9.1 实验题目

本次实验题目为：基于Arduino的温度传感器实验

9.2 实验目的

通过基于Arduino的温度传感器实验，学习如何使用温度传感器（例如DS18B20）测量环境温度，并将温度数据显示在串口监视器上。

9.3 实验原理

温度传感器DS18B20是一种数字温度传感器，可以通过一线式总线协议进行通信。它可以直接连接到Arduino，并通过OneWire库进行数据读取。

9.4 实验步骤

将DS18B20温度传感器连接到Arduino开发板。
使用OneWire库和DallasTemperature库进行温度传感器的初始化和数据读取。
编写程序，读取温度传感器的温度数据。
上传程序到Arduino开发板。
打开串口监视器，观察温度数据的实时变化。

9.5 实验仪器

完成本次实验所需的元器件如表 9所示。

表 9 器材清单

元器件	数量	备注
Arduino开发板	1个	/
串口线	1条	/
温度传感器[TMP36]	1个	/
杜邦线	若干	/

9.6 电路设计

如图 9所示，为本次实验的电路设计图。

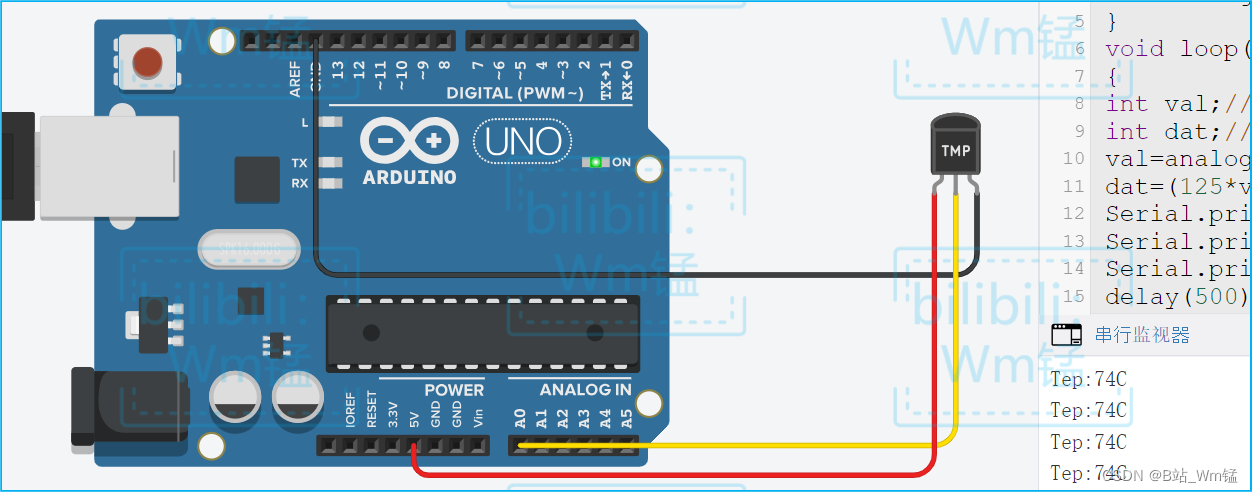

图 9 温度传感器电路图

9.7 程序设计

以下是结合本次实验的电路设计图编写的实验程序，可以直接复制到Arduino单片机中进行烧录，烧录完成后即可实现本次实验要求达到的效果。

int potPin = 0; //定义模拟接口0 连接LM35 温度传感器
void setup()
{
Serial.begin(9600);//设置波特率
}
void loop()
{
int val;//定义变量
int dat;//定义变量
val=analogRead(0);// 读取传感器的模拟值并赋值给val
dat=(125*val)>>8;//温度计算公式
Serial.print("Tep:");//原样输出显示Tep 字符串代表温度
Serial.print(dat);//输出显示dat 的值
Serial.println("C");//原样输出显示C 字符串
delay(500);//延时0.5 秒
}

9.8 实验总结

在串口监视器上，将显示温度传感器测得的温度数据，单位为摄氏度。观察温度数据的变化，可以实时了解环境温度。
通过这个实验，我学到了如何使用Arduino读取温度传感器的数据。温度传感器是在嵌入式系统中广泛使用的传感器之一，可以用于监测环境温度。实验中，我了解了OneWire通信协议的基本原理和使用方法，以及DallasTemperature库的使用。这为我在项目中实现温度监测功能提供了实际经验。
