实验五 静态路由、缺省路由

【实验目的】

1、掌握静态路由的配置方法和技巧.

2、掌握通过静态路由方式加缺省路由方式实现网络连通.

【实验要求】

1、 左边和中间路由配置静态路由。

2、 右边路由配置缺省路由。

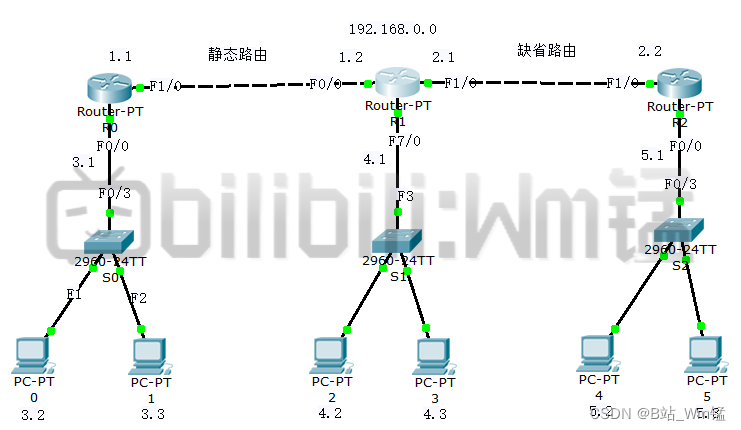

【实验拓扑图】

网络设备端口分配

路由器0

端口	所属网络
Fa1/0	192.168.1.0
Fa0/0	192.168.3.0

路由器1

端口	所属网络
Fa1/0	192.168.2.0
Fa0/0	192.168.1.0
Fa7/0	192.168.4.0

路由器2

端口	所属网络
Fa1/0	192.168.2.0
Fa0/0	192.168.5.0

交换机0

端口	所属VLAN	所属网络
Fa0/1	1	192.168.3.0
Fa0/2	1	192.168.3.0
Fa0/3	1	192.168.3.0

交换机1

端口	所属VLAN	所属网络
Fa0/1	1	192.168.4.0
Fa0/2	1	192.168.4.0
Fa0/3	1	192.168.4.0

交换机2

端口	所属VLAN	所属网络
Fa0/1	1	192.168.5.0
Fa0/2	1	192.168.5.0
Fa0/3	1	192.168.5.0

地址划分表

设备（主机名）	接口	IP地址及掩码	默认网关
Pc0	网卡	192.168.3.2/24	192.168.3.1
Pc1	网卡	192.168.3.3/24	192.168.3.1
Pc2	网卡	192.168.4.2/24	192.168.4.1
Pc3	网卡	192.168.4.3/24	192.168.4.1
Pc4	网卡	192.168.5.2/24	192.168.5.1
Pc5	网卡	192.168.5.3/24	192.168.5.1

【实验内容】

路由器1

Router>enable…………………………进入特权模式

Router#configure terminal…………………………进入全局配置模式

Router(config)#interface FastEthernet0/0………………进入0模块第0端口

Router(config-if)#ip address 192.168.3.1 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#exit…………………………回到全局配置模式

Router(config)#interface FastEthernet1/0………………进入1模块第0端口

Router(config-if)#ip address 192.168.1.1 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#ex…………………………回到全局配置模式

Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.1.2……配置静态路由 目的网络/子网掩码/下一跳ip地址

Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.1.2……配置静态路由 目的网络/子网掩码/下一跳ip地址

Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.2.1……配置静态路由 目的网络/子网掩码/下一跳ip地址

Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.2.2……配置静态路由 目的网络/子网掩码/下一跳ip地址

Router(config)# …………………………全局配置模式

路由器2

Router>enable…………………………进入特权模式

Router#configure terminal…………………………进入全局配置模式

Router(config)#interface FastEthernet0/0………………进入0模块第0端口

Router(config-if)#ip address 192.168.1.2 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#exit…………………………回到全局配置模式

Router(config)#interface FastEthernet7/0………………进入7模块第0端口

Router(config-if)#ip address 192.168.4.1 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#exit…………………………回到全局配置模式

Router(config)#interface FastEthernet1/0………………进入1模块第0端口

Router(config-if)#ip address 192.168.2.1 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#ex…………………………回到全局配置模式

Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.1.1……配置静态路由 目的网络/子网掩码/下一跳ip地址

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.2……配置静默认路由

Router(config)# …………………………全局配置模式

路由器3

Router>enable…………………………进入特权模式

Router#configure terminal…………………………进入全局配置模式

Router(config)#interface FastEthernet0/0………………进入0模块第0端口

Router(config-if)#ip address 192.168.5.1 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#exit…………………………回到全局配置模式

Router(config)#interface FastEthernet1/0………………进入1模块第0端口

Router(config-if)#ip address 192.168.2.2 255.255.255.0…………该端口配置相应的IP地址和子网掩码

Router(config-if)#no shutdown…………………………开启端口

Router(config-if)#ex…………………………回到全局配置模式

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.1……配置静默认路由

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.1……配置静默认路由

Router(config)# …………………………全局配置模式

【结果验证】

1、pc0 ping pc 1      通过/不通过原因：通过（pc0与PC1处于同一网段）

2、pc0 ping pc 2      通过/不通过原因：通过（属于同一静态路由网络）

3、pc0 ping pc 3      通过/不通过原因：通过（属于同一静态路由网络）

4、pc0 ping pc 4      通过/不通过原因：通过（属于同一静态路由网络）

5、pc0 ping pc 4      通过/不通过原因：通过（属于同一静态路由网络）

【实验小结】

默认路由是一种特殊的静态路由，指的是当路由表中与包的目的地址之间没有匹配的表项时路由器能够做出的选择。如果没有默认路由，那么目的地址在路由表中没有匹配表项的包将被丢弃· 默认路由在某些时候非常有效，当存在末梢网络时，默认路由会大大简化路由器的配置，减轻管理员的工作负担，提高网络性能。通过本次实验熟悉了默认路由的配制方法，以及各项配置默认路由的命令，进一步更加了解全网互通的架构，对实现全网互通的一些原理有了更深的印象和见解。

静态路由指由用户或网络管理员手工配置的路由信息。静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。通过本次实验熟悉了静态路由的配制方法，以及各项配置静态路由的命令，进一步更加了解全网互通的架构，对实现全网互通的一些原理有了更深的印象和见解。
