网络基础之静态路由配置及网络问题排查思路

目录

一、路由器原理及路由表形成

 ①路由器原理

 ②路由表形成

 ③路由表表头含义

二、静态路由优缺点及特殊静态路由默认路由

 ①静态路由优缺点及下一跳地址解释

 ②默认路由

三、静态路由实战配置

    ①实战过程

    ②问题排查思路

---

一、路由器原理及路由表形成

①路由器工作原理

     路由器工作原理是因为路由器中有一张路由表，根据路由表选择最佳路径到达目的地。

②路由表形成

      路由表由三种路由方式组成分别为：

       直连路由：路由器本身端口配置的地址，路由表会学习接口的网段添加到路由表中

       静态路由：需要工程师手动添加。

       动态路由：根据rip、ospf等动态路由协议路由器之间相互学习。

 ③路由表表头含义

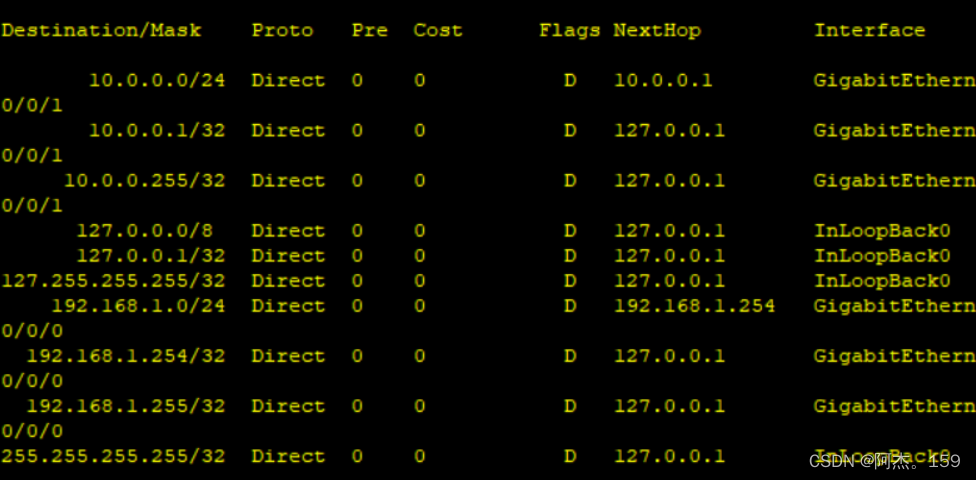

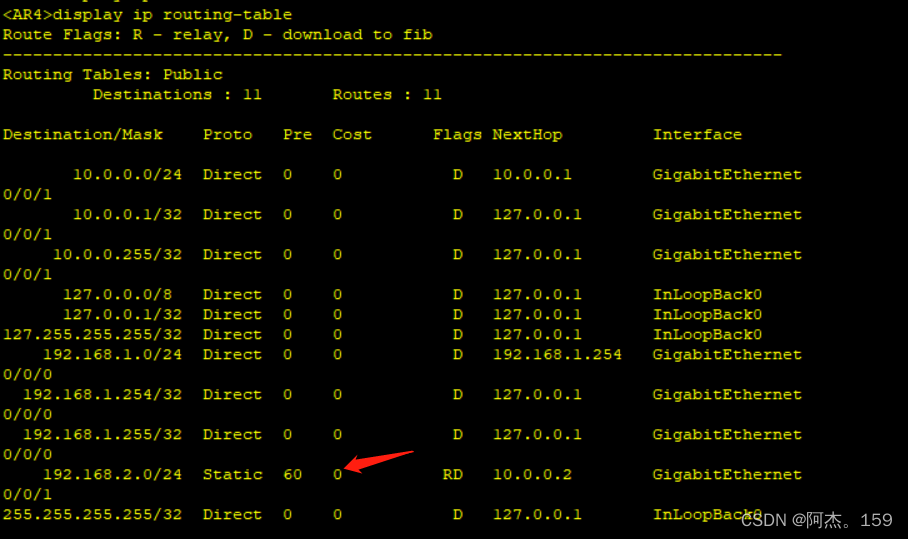

查看路由表：display  ip  routing-table

 Destination/Mask：目的地址和子网掩码

Proto：协议，Direct直连路由  static静态路由

Pre：优先级，数值越小优先级越高，静态路由数值为60

Cost：花销值与动态路由有关

Flags：当前路由状态

NextHop：下一跳地址

Interface：去往目的地的出口

二、静态路由优缺点及特殊静态路由默认路由

①静态路由优缺点及下一跳地址解释

  静态路由优点：由于是人工添加所以不需要找路，可以直接到达，速度快。

  静态路由缺点；需要人工添加，局限性大，缺乏灵活性。

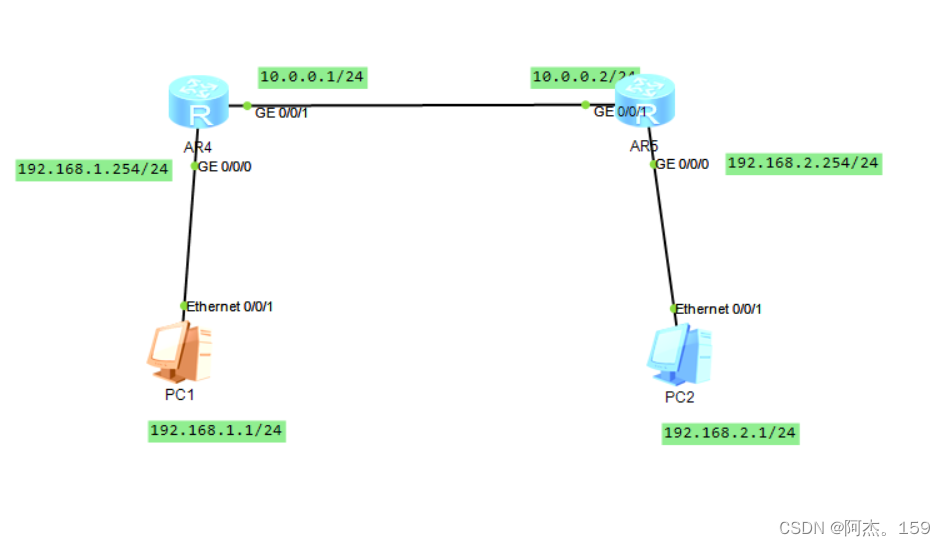

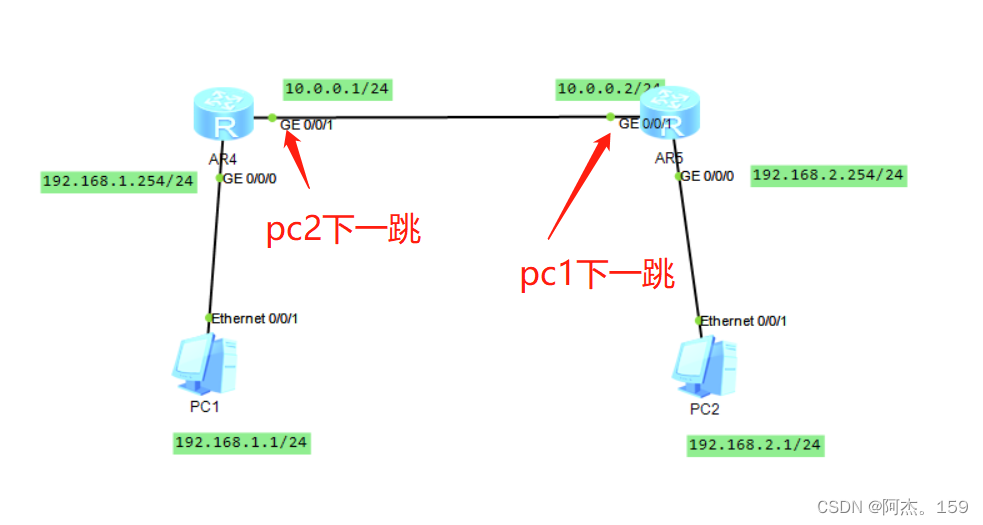

  下一跳地址：所谓下一跳地址就是距离网关地址最近的另外一台路由器的接口地址，注意下一跳不在自己网关路由器上，在靠他最近的路由器上。例如下图

②默认路由

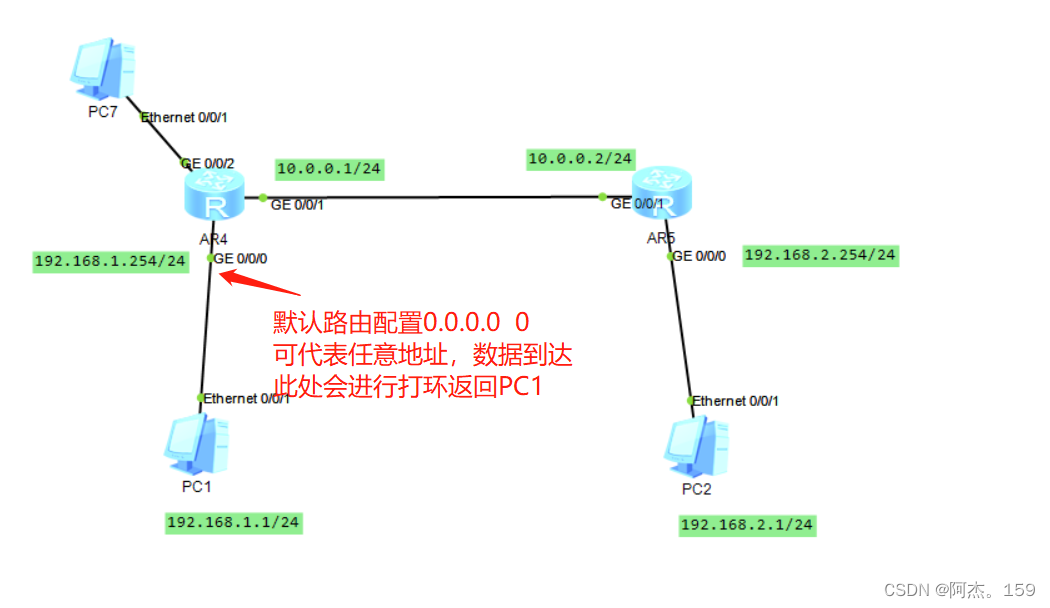

  默认路由是一种特殊的静态路由，使用条件是路由器有且只有一个出口时才能使用默认路由，有多个出口时不可用使用默认路由否则数据会在路由器端口上打环返回主机。例如下图中PC1要去访问PC2如果在AR4上设置默认路由是到达不了PC2的。因为G0/0/0端口配置默认路由的话可以代表任意地址，也可以代表PC2的地址，所以PC1到G0/0/0端口会打环返回PC1，到达不了PC2。

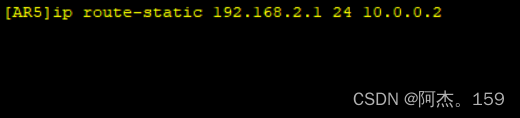

配置命令：  ip route-static 0.0.0.0（可代表任意ip）  0（子网掩码）    下一跳地址

三、静态路由实战配置

    ①实战过程

要求：通过静态路由方式使得PC1与PC可以通信

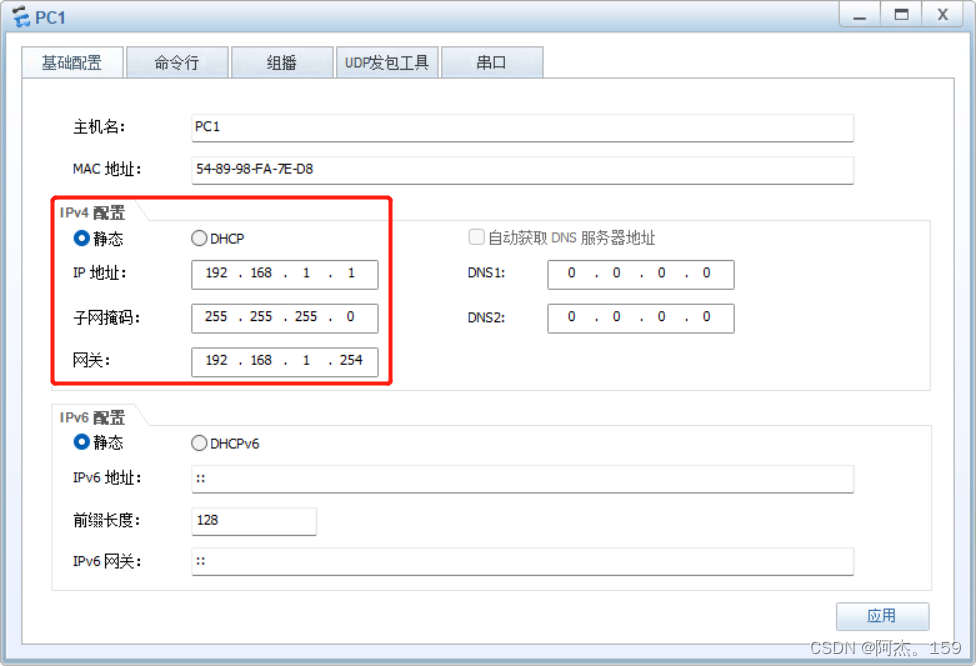

 第一步：配置PC1与PC2的ip地址和网关，如下图配置。

 第二步：配置AR4、AR5路由器接口地址，首先打开路由器关闭用户视图提示命令：undo                             terminal  monitor 。

               然后进入system-view进入系统视图，进入系统视图后关闭系统视图提示命令：undo                       info-center   enable。

               关闭提示信息后修改路由器名称命令：sysname  AR4

               再进入端口视图命令：interface  G0/0/0（端口）

               进入端口视图后为本端口配置ip和子网掩码命令：ip address  ip地址   子网掩码，例如本题中的AR4路由器G0/0/0端口配置ip为192.168.1.254  掩码为 24 则命令为：ipaddress  192.168.1.254   24

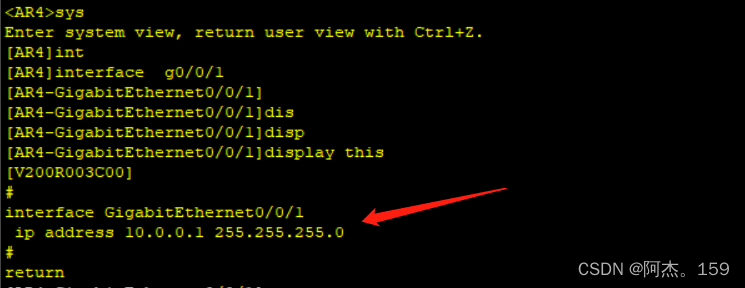

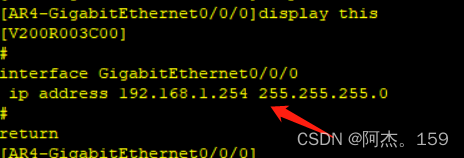

                端口ip与掩码配置完成后检查是否配置成功命令：display  this

               端口配置成功后开启端口命令：undo shutdown

               根据上面的命令将AR4的G0/0/1、AR5的G0/0/0、G0/0/1口的ip地址与子网掩码配置完毕

第三步：确认自己PC与哪一段网络不通，确定下一跳地址

              很明显192.168.1.1是与192.168.2.1网段互相不通，而且根据下一跳的定义，下一跳在距离网关最近的路由器的接口上，所以192.168.1.1的下一跳为10.0.0.2，192.168.2.1的下一跳为10.0.0.1。

第四步：配置静态路由，在AR4上配置通向网段192.168.2.0/24的静态路由，在AR5上配置通向网段192.168.1.0/24的静态路由

 AR4命令为：系统模式下 ip  route-static   192.168.2.0  24    10.0.0.2

AR5命令为：系统模式下  ip  route-static   192.168.1.0  24   10.0.0.1

命令格式为：ip route-static   +   需要通信的网段   需要通信的网段的子网掩码   下一跳地址

第五步：PC1客户端ping PC2客户端，ping通代表无问题如下图

第六步：重要！！！

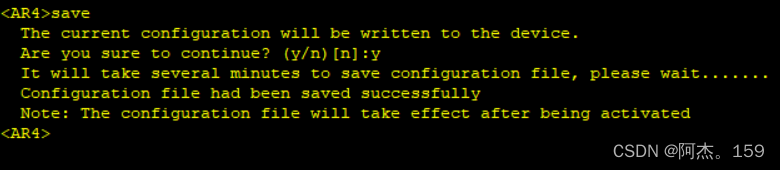

所有配置完成后需要在每个路由器的用户视图下保存配置 命令：save。若不保存重启机器后配置会消失。如下图，输入save后需要确认保存输入y。

②问题排查思路

若实战过程所有配置均配置完毕但是PC1还是不能ping通PC2则需要进行网络排查，排查思路是首先排查自己网段的网络通不通，例如上述实战拓扑

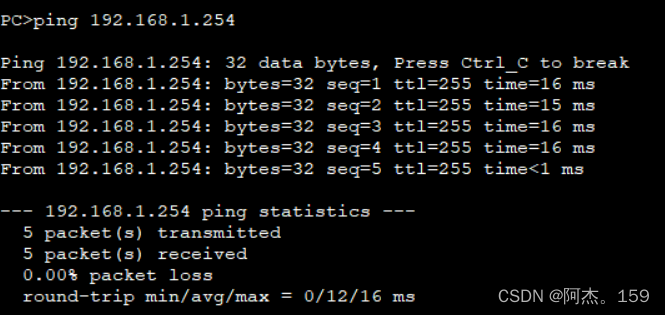

第一步：首先要排查PC1地址到PC1的网关是否可以ping通，如果可以则排查PC2到PC2的网关是否可以通信，如果都可以进行第二步排查。若其中有一个到自己网关不通的则需要检查PC的ip地址、掩码、网关配置。

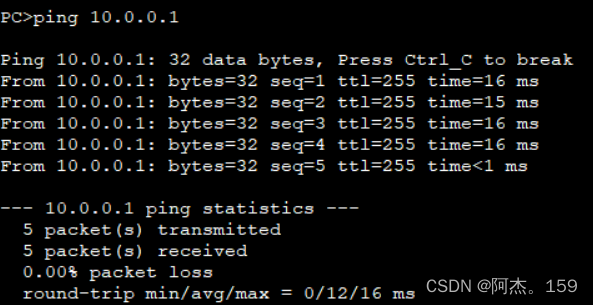

第二步：排查PC1是否可以ping通网关路由器的出口，如上述的PC1到AR4的g0/0/1口，PC2是否可以到AR5的g0/0/1口，若都可以ping通则进行第三步排查，若到不了同一个路由器的另外一个出口则需要排查一下出口路由器是否配置了ip。

第三步：进入AR4和AR5的路由表中使用display ip route-table  查看路由表中是否配置了到对面路由器的静态路由。

以上三步是静态路由基本的排查思路，主要思路就是首先判断同网段是否有问题，若到网关都不通肯定是PC或者网关接口ip地址配置问题，然后检查到同路由器出口的地址通不通，如果不通则需要检查出口路由器是否配置了ip地址，若到出口路由是通的则需要检查双方路由表来判断是否双方路由器都做了到对面网段的静态路由。
