传输层协议介绍

目录

         一，TCP协议介绍

         二.TCP报文的格式

         三.TCP的三次握手

四.TCP的四次挥手

五.常见的端口协议

六.UDP协议

---

一，TCP协议介绍

ps：传输层的作用：定义传输数据的协议端口号，以及流控和差错校验。

首先TCP指的是传输控制协议，它是一种面向连接的、可靠的、基于字节流的传输层通信协议。
1.TCP是面向连接并且可靠的进程到进程通信的协议
2.TCP能够提供全双工服务，也就是说数据可以在同一时间内能进行双向传输。（比如双方打电话。）

3.TCP报文段
   3.1.TCP将若干字节构成一个分组，这个就叫做报文段
   3.2 TCP报文段封装在IP数据包中

二.TCP报文的格式

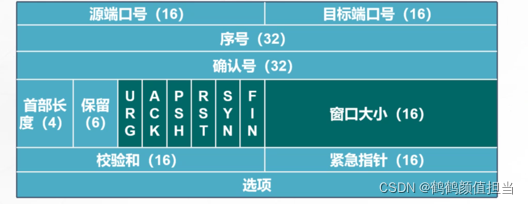

   首先TCP报文格式包含了源端口号，目标端口号，序号，确认号，首部长度，控制位（重点），窗口大小，校验和，紧急指针，选项。

源端口号（16）：这里指的就是发送方进程的端口号（指我们的端口号）

目标端口号（16）：这里指接收端进程的端口号，当接收端收到源端口的数据段后，根据端口好来确定给哪个应用程序（指对方收到了数据以后，确定打开哪个相对应的程序）

序号（32）：这里指发送端给每个字节进行编号，方便重组（简单来说就是收到数据以后给数据重新排列，保证不会出错）。

确认号（32）：对发送端的确认信息（简单来说就是接收端告诉发送端这个数据我们已经收到了）

首部长度（4）：这里指：它可以用来确定TCP首部数据结构的字节长度（一般来说TCP首部为20字节，但是最大扩展是60字节）

控制位（重点）：（这里没什么技巧背就完了）
URG：紧急位。紧急指针有效位
ACK：确认位。ps:只有当ACK=1时，确认序列号字段才有效：当ACK=0时，确认号字段无效。
PSH：紧迫位。标志位为1时，要求接受方尽快将数据段送达应用层。
RST：重置位。当RST值为1时，通知重新建立TCP连接。（相当于机器重启）
SYN：同步（连接）位。同步序号位，TCP需要建立连接时将这个值设为1.
FIN：断开位。当TCP完成数据传输需要断开连接，提出断开连接的一方将这个值设为1.

窗口大小（16）：这里指本地接受数据段的数目，这个大小是可以改变的（简单来说就是网络畅通时传输数据会变快一点，当网络不稳定时可能会慢一点来保证数据的可靠传输）

校验和（16）：用来做差控制。（简单来说就是用来校验数据，它会检验发送和到达目的的数据，如果两次数据一样就可以，反之就丢弃）。

紧急指针（16）：这个和URG一起用，但是要当UGR=1的时候才有效。

选项：在TCP首部可以有多达40字节的可选信息。（简单这里跟首部长度相关，首部长度想到多少字节，就到达多少字节）。





三.TCP的三次握手

首先我们要了解什么是三次握手，简单来说就是指每次发送数据之前我们都要和对方建立一个连接，这个连接有三个步骤，所以叫三次握手。简单的举个例子：

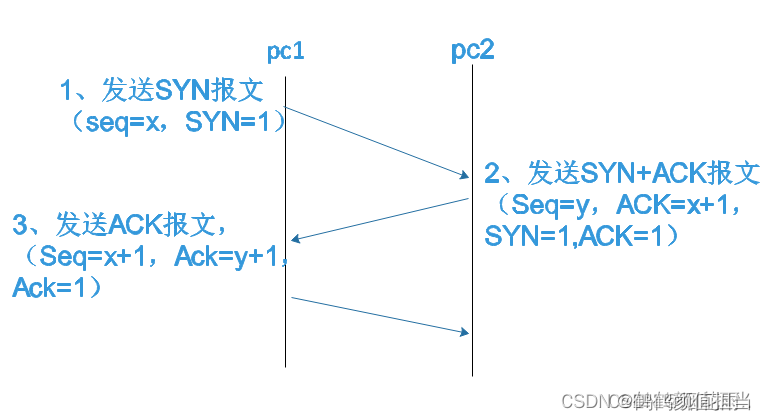

PC1要发送数据给PC2，那么第一步要发送SYN报文（Seq=1（这里指的是序列号随机的），SYN=1（表示发送连接请求））给PC2以此来建立连接，这时PC2收到了请求也给PC1发送SYN+ACK报文（Seq=y（PC2的数据号），Ack=x+1(因为PC1的序列号时1，我们接受到了，+1代表我要回复它，ps:ACK不能等于0)，SYN=1（同时也一个建立连接），ACK=1（指确认）），最后PC1接受到了ACK报文（Seq=x+1（这时客户端的序列号为一）,Ack=y+1（这里指的是PC2，相当于我收到了它的消息，我也得回复一下），ACK=1）。

完整解释就是：PC1想要发送数据给PC2，第一步发送SYN报文给PC2（此时PC1处于同步已发送的状态），第二步PC2收到PC1的请求后也要发送SYN和ACK报文来确认（此时PC2处于同步收到）最后一步就是发送ACK报文告诉它我已经知道了以此来建立链接。

四.TCP的四次挥手

讲解四次挥手的过程(可以用客户端向服务器端请求一个网页举例)
Network
某个应用进程首先调用close，称该端执行"主动关闭”(active close)。该端的TCP于是发送一个FIN分节，表示数据发送完毕。

接收到这个FIN的对端执行"被动关闭”(passiveclose)，这个FIN由TCP确认。
一段时间后，接收到这个文件结束符的应用进程将调用close关闭它的套接字。这导致它的TCP也发送一个FIN。
接收这个最终FIN的原发送端TCP(即执行主动关闭的那一端)确认这个FIN。 6 个项目 选中1个项

第一次挥手:Client发送Fin+Acknowledgement 给Server端，表示自己要断开连接，这个时候Client端已经没有数据要发送了。
第二次挥手:Server接收到client发送的断开请求连接，那么这个时候Server需要发送一个Acknowledgement=1用于确定客户请求断开的信息成功接了;有时候这个过程也会和第三次握手进行合并，就像上面展示的一样。
第三次挥手:Server如果所有的数据已经接收完毕，这个时候就会发送一个Fin=1，而Acknowledgement=0用于表示Server端已经没有数据要发送了。需要关闭连接。
第四次挥手:Client端需要发送一个Acknowledgement=1表示这个Client接收到了Server的关闭请求信息，这样一来双方的就都关闭了

简单来说，给大家举个例子：

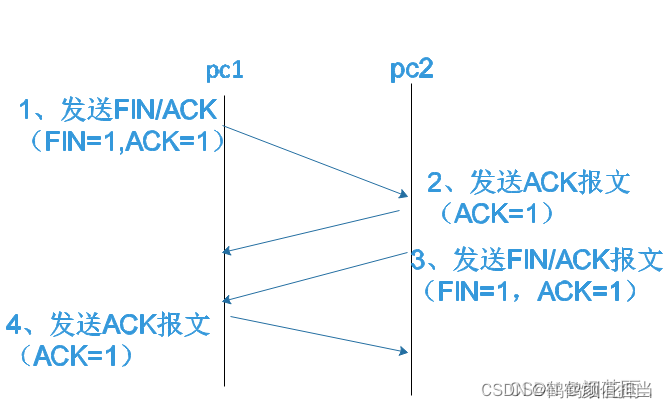

PC1要和PC2断开连接，那么PC1就要给PC2发送一个FIN/ACK断开连接（FIN=1（这里指断开连接协议），ACK=1(这里表示确认)），这时PC2收到了请求并进行确认。那么同理PC2也要发送FIN/ACK报文（FIN=1,ACK=1）给PC1来确认我要断开连接，那么PC1收到了PC2的回应后就断开连接。

完整解释：PC1想要和PC2断开连接，那么PC1就要给PC2发送FIN/ACK报文，它在发送给PC2的时候也要等待PC2的回应，然后PC2收到了断开连接的请求后，给PC1发送一个ACK报文告诉它我知道了，然后PC2也要给PC1发送FIN/ACK报文，在得到PC1的回复之前。PC2也得等待PC1的回应，PC1收到PC2的请求过后，也要给PC2发送一个ACK确认包，最后PC2收到PC1的回复后就断开连接。

五.常见的端口协议

TCP端口号：

20：ftp-传输端口，传输文件
21:ftp-FTP服务器所开放的控制端口

23:telnet-用于远程登陆

25:smtp-简单邮件传输协议

80:http-超文本传输协议

110:pop3-用于邮件的接收

UDP端口号：

69:TFTP-简单文件传输协议

111：RPC-远程调用
123：NTP-网络时间协议

六.UDP协议

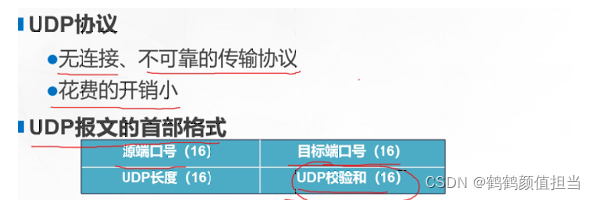

   首先我们要知道UDP协议是什么 它的中文名是用户数据报协议，是OSI参考模型中一种无连接的传输层协议，提供面向事务的简单不可靠信息传送服务。
   UDP协议它是一个无连接，不可靠的传输协议，但它的花费少

     6.1UDP报文的首部格式
  它包含了源端口号，目标端口号，UDP长度，UDP校验和。





（ps:UDP和TCP的区别）：如何实现信息的可靠传递方面不同。
面向连接：安全可靠的进程之间通信
全双工通信：可同时进行双向通信
UDP：无面向连接，不可靠，花销小

拓展：1、为什么三次握手不能两次进行连接？
“为了实现可靠数据传输, TCP 协议的通信双方, 都必须维护一个序列号, 以标识发送出去的数据包中, 哪些是已经被对方收到的。 三次握手的过程即是通信双方相互告知序列号起始值, 并确认对方已经收到了序列号起始值的必经步骤 如果只是两次握手, 至多只有连接发起方的起始序列号能被确认, 另一方选择的序列号则得不到确认”

2、为什么断开连接是四次挥手不是三次挥手？
因为是双向连接。两次握手只是断开单向连接，双向断开就需要四次握手。

3、如果已经建立链接，但是客户端突然出现了故障应该怎么办？
Tcp设有一个保活计时器，服务器每收到一次客户端的请求后，都会重新复位这个计时器，时长通常设置为2个小时，如果两个小时还没有收到客户端的任何数据，服务器就会发送一个探测报文段，以后没间隔75秒发送一次，如果一连发了10个探测报文仍然没响应，服务器就认为客户端出了问题，关闭连接。（简单来说就是服务端不能一直等下去，白白浪费资源）

小结：
1.TCP协议的介绍
2.TCP的报文格式
3.TCP的三次握手
4.TCP的四次挥手
5.UDP协议介绍
6.TCP常见的协议端口
