ZYNQ（7010）的IO分类

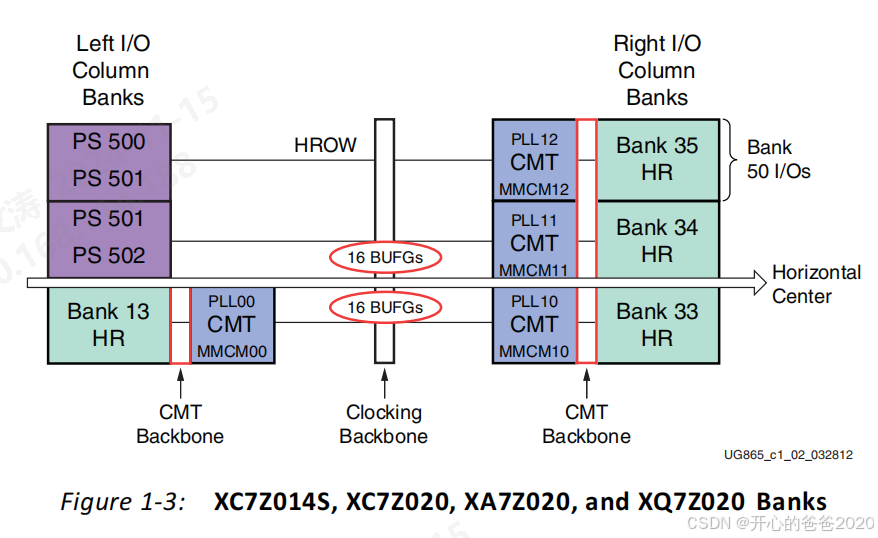

1、芯片的所有硬件IO分类：

一共可以分为9类：

1.1、PL用户IO：

按物理功能可以分为单端和差分IO，也可以分为HP（高量程电压范围）和HR（高性能低压），普通IO有4种复用功能，DDR3连接，16路ADC的模拟信号采集，MRCC、SRRCC全局时钟，DCI基准电压。

1.2、配置IO：

包括JTAG，DONE等，一般集中在BANK0上。

1.3、电源和地：

PS和PL的电源和地都是分开的。

1.4、PS_MIO：

PS专属的引脚，PL不可见。除了54个普通IO以外，还包括POR，RESET，CLK，参考电压等引脚，一般集中在BANK500和BANK501上。

1.5、PS_DDR:

PS端专属只能用于连接DDR3芯片，一般集中在BANK502上。

1.6、XADC：

包含一对专用的模拟输入，基准输入，电源地，还有16对模拟输入在PL的普通IO上。

1.7、高速收发器：

包括GTXE2和GTPE2

1.8、特殊IO

2个温度传感器二极管输入口，DXP_0和DXN_0。

1.9、预留IO：

没有任何功能。

2、PS可操作的IO口的分类：
