fx-991CN X bug笔记——自检篇

另一种也许能鉴别盗版计算器的方法就是进入自检。

本文填了上一篇文章的坑。

自检模式

上一篇文章提到，当开机时，如果KO1只连通KI中的KI8与KI3（对应按键SHIFT与7），那么会显示自检屏幕：“DIOGNISTIC" "PRESS AC"。如果按下AC键或等待时间过长则会退出自检模式。在一定时间内，按下某些特定键会进入不同的自检模式。

注意进入自检模式后会进行极高等级的初始化，会初始化语言与对比度。如果有，请备份重要数据。

自检模式屏幕

第一自检模式：按9

首先显示类似历史记录的16个8与其结果的科学计数法。

接着进入4帧显示测试，按SHIFT切换到下一帧。

1. 黑屏与所有功能灯亮
2. 白屏与所有功能灯暗
3. 条纹屏与所有功能灯亮
4. 反向条纹屏与所有功能灯暗

然后进入版本显示，显示版本与"Press AC"。

这里就是看verC还是verF（或者verA verB）的地方。

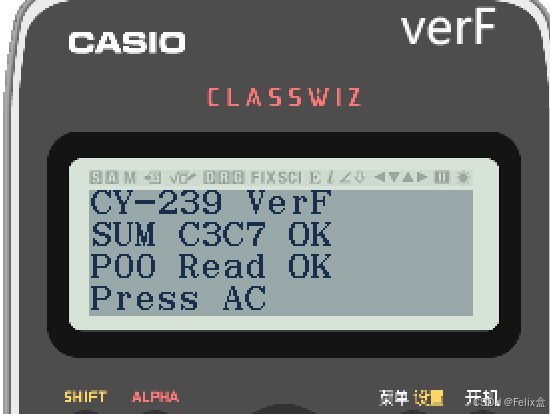

此时按下菜单键。额外显示"SUM C3C7 OK" "P00 Read OK"。

（听说p00是内存的意思。链接）

按下菜单键后的样子

此时按AC。显示序列号。

按AC，进入按键测试。从左往右，从上到下依次按下键，屏幕上数字显示按到了第几个键。

（注意开机键不要按）

形式化地说，对KI8~1分别按顺序按KO1~6（没有的跳过），然后对于KO7按顺序按KI5~1。

最后进入对比度测试。

对比度默认14h，这里可以调节00h~2Ah，而正常设置只能调节0Bh~1Fh。

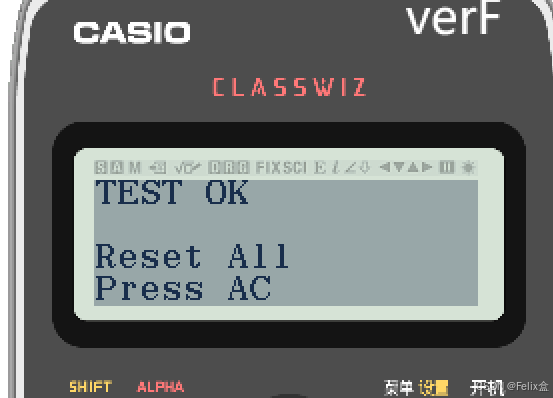

按AC，显示"TEST OK" "Reset All" "Press AC"。按AC，结束第一自检模式。

结束第一自检模式

第二自检模式：按8

进入8个按键的检测。小字体显示了8个键与其对应的KI与KO。

按8个键（不一定按顺序，可以松开）。（注：[logab]对应x键，[log]对应带框log。）

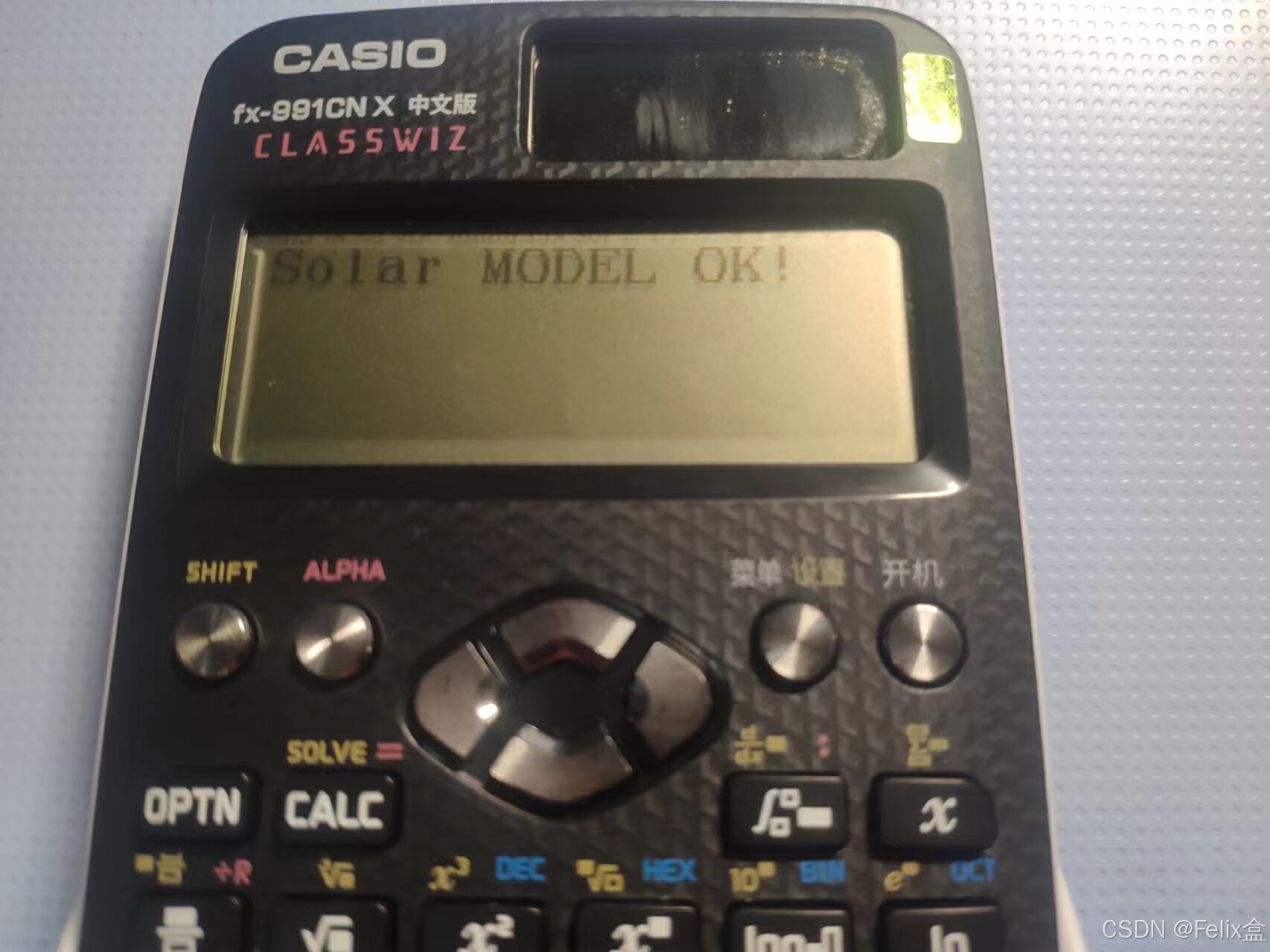

在按完之前遮住太阳能板，显示”Battery MO‌DEL OK"。松开太阳能板，显示"Solar MO‌DEL OK!"。

按AC结束第二自检模式。

结束第二自检模式

第三自检模式：按6（verF特有）

小字体显示菜单，方便进行第一自检模式的功能：

1. Display（即上“4帧显示测试”）
2. Version&SUM（即上“版本显示”）
3. Key test（即上“按键测试”）
4. Contrast（即上“对比度测试”）

AC: EXIT（按AC退出）
