你的车灯安全了吗-OC7201C线性降压LED恒流驱动器，压差低，过温降电流保护

产品背景

汽车大灯通常需要一个或多个LED灯组成来满足车灯的照明需求。而市面上许多LED灯的故障来源是驱动电源故障。电源设计是LED照明中一项复杂又重要的工作。目前，LED车灯设计正面临的难点：

1、温度过高、电流过大，易造成芯片和灯珠损坏

2、驱动芯片外围器件多，体积大

3、认证EMC整改困难

当LED灯由启动到点亮一定时间时，其LED压降是越来越低的，如果用恒压的驱动电压供电，输出电压不变，LED电压越来越低，输出电流则会慢慢变大，若超过LED最大额定电流则容易烧坏。为确保LED不超额定值，所以我们一般采用恒流方式驱动LED；同时车灯产品的结构尺寸小，容不下传统开关电压驱动方案器件。而我们芯片OC7201C线性恒流驱动芯片，运用线性IC本身完备的过温保护功能和耐压特性大大提高了车灯的稳定性。线性方案过认证简单，外围仅需一个CS电阻，无需启动电阻，低成本、小体积，外围无需电感，无EMC问题，方案简单易用且稳定性强故障率极低。

（点击查看OC7201C规格书）https://pan.baidu.com/s/1CpLrMitBzn3xqxKFzmmQ7g?pwd=0py8

芯片特点

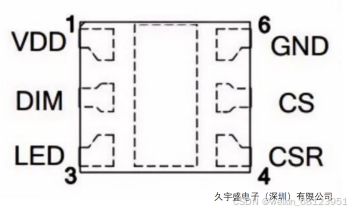

1、概述

OC7201C是一种单路线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，通过调节该外接电阻可调节输出电流，其输出电流的可调范围为10mA~2400mA。OC7201C 内置过热保护功能，可有效保护

芯片，避免因过热而造成损坏。

OC7201C 具有很低的静态电流，典型值为60uA。

OC7201C 支持 DIM 模拟调光功能，通过 在 DIM 脚输入 0.2~2V 的模拟电压，调节 LED 电流，当 VDIM 电压大于 2V，则输出电流保持最大电流工作。

OC7201C 内置输入过压保护功能。 ESD人体放电模式（所有引脚）：±2000V。

OC7201C适用于-40℃-125℃的全温工作范围，可应对各种极端工作条件。

2、特点

低静态电流：60uA

输出电流精度：±5%

输出电流：10mA-2400mA

内置过热保护

内置过压保护

VDD工作电压：4.5-40V

低恒流压差0.9V @2.4A

产品采用热电分离，完美解决

3、应用领域：

汽车车灯、线性LED照明驱动、LED手电筒，LED台灯，LED矿灯等

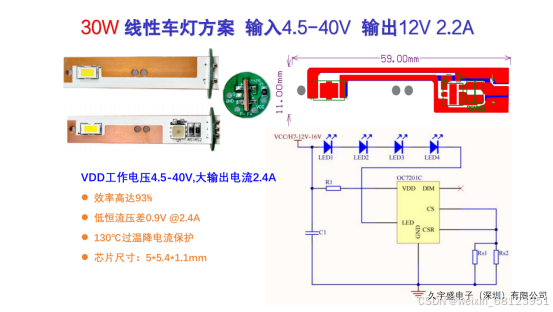

方案介绍

一、方案特点

1、热电分离设计，焊盘可接铜板

2、采用5054封装，导热性能好

3、单芯片输出电流 OC7201C:2.4A

4、外接电阻可调输出电流

5、自带温控

6、OC7201C带模拟调光0.2~2V，可外接NTC

7、OC7201C自带过压保护20V

8、压差低0.9V@2.4A(OC7201C)

二、实测数据

输出灯的纹波小，电流稳定性高

压差小，仅需0.9V@2.4A(OC7201C)

单芯片输出电流大，可支持最大2.4A

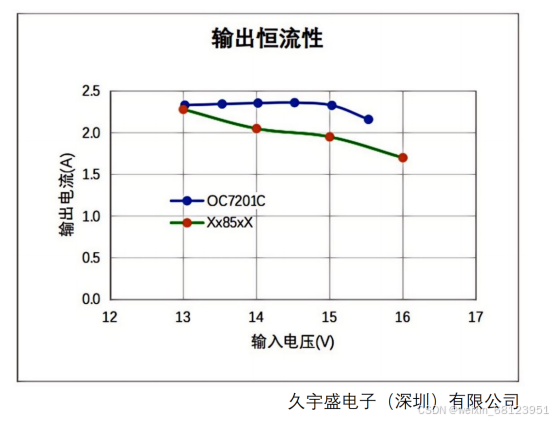

电压波动时电流稳定性高(12-15V电流稳定不变)

1、OC7201C车灯应用 DEMO 基本恒流测试数据

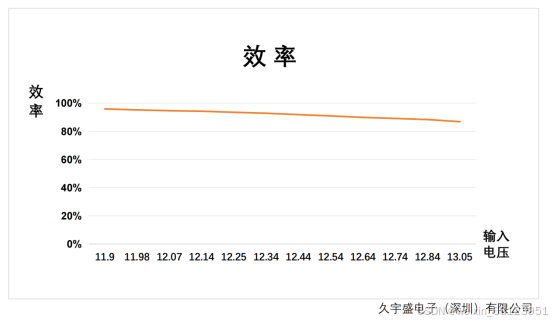

2、效率测试

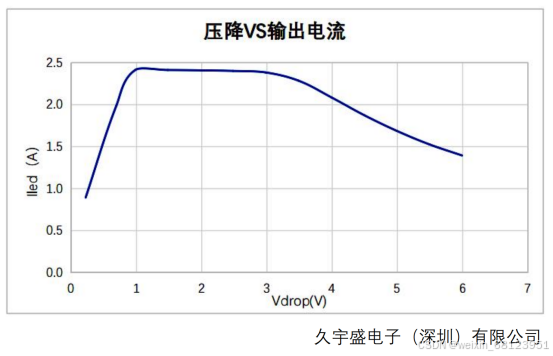

3、压降与输出电流曲线

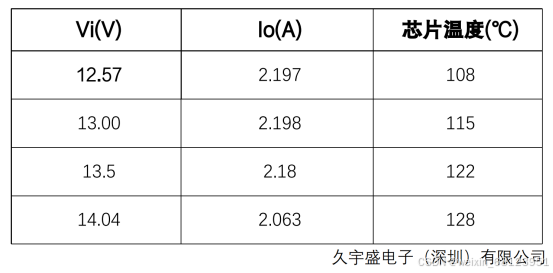

4、温度测试：

三、同数据竞品对比

对比优势：

电流稳定性高

可承受功耗大

恒流压差需要小

带模拟调光，且模拟调光线性度好

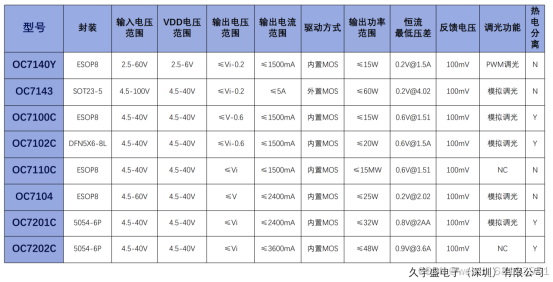

车灯线性方案选型
