SQL转ER图工具：让数据库设计可视化更简单

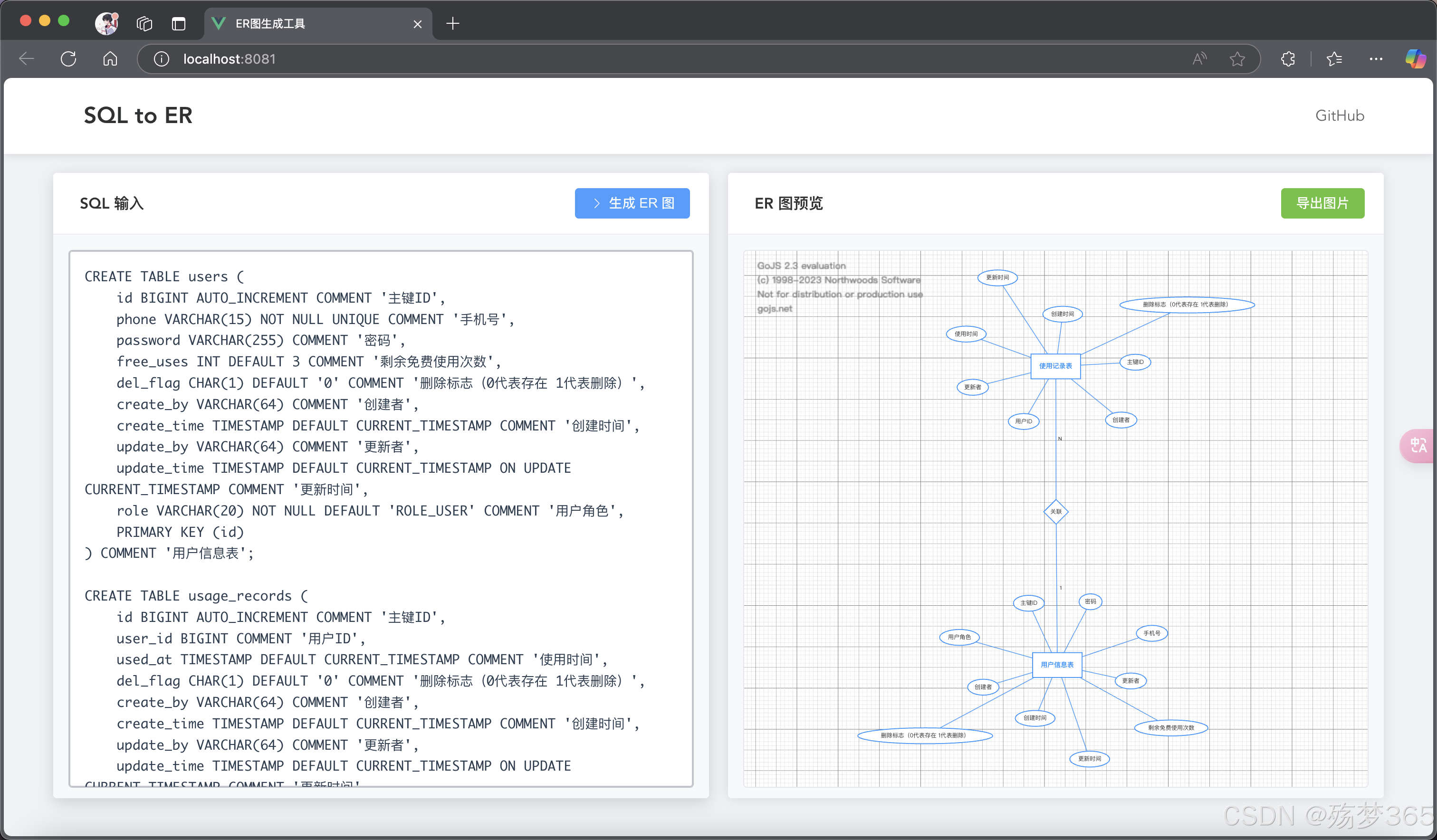

在这里插入图片描述

ER图生成工具

在复杂的数据库开发过程中，你是否遇到过这些困扰？

手动绘制ER图耗时又容易出错
团队成员对数据库结构理解不一致
数据库变更后，图表更新非常麻烦
缺乏直观的数据库关系展示工具

为了解决这些问题，我开发了 SQL to ER Diagram Converter，这是一个能够将SQL建表语句"一键转换"为ER图的Web应用。

项目地址：

初版线上地址：http://smartlink.fengye.fan
tips：目前移动手机注册不了，请使用电信或者联通手机注册。

🎯 项目亮点

想象一下，当你拿到一份数据库设计文档，只需要：

复制SQL建表语句
粘贴到工具中
点击"生成"按钮

瞬间，一张清晰的ER图就展现在你面前！不仅如此，你还可以：

拖拽调整图表布局
缩放查看细节
导出高清图片
自定义样式和主题

💡 核心功能详解

1. 智能SQL解析引擎

我们的解析引擎就像一个细心的"翻译官"：

精准识别CREATE TABLE语句中的每个细节
自动提取表名、字段名、字段类型
智能分析主键、外键关系
完整保留表和字段的注释信息
支持批量处理多个表结构

2. 直观的可视化展示

采用业界领先的GoJS图形引擎：

自动计算最优布局，告别凌乱的图表
清晰展示表之间的关系连线
主键用下划线特殊标记
外键关系用箭头直观表示
支持缩放、平移、框选等操作

3. 人性化的交互体验

为了让使用更加便捷：

拖拽即可调整表的位置
双击可以编辑表名和字段
鼠标滚轮控制缩放
支持多选批量移动
所有操作都支持撤销/重做

4. 专业的导出功能

考虑到实际使用需求：

支持PNG、JPEG等主流格式
可选透明背景，方便嵌入文档
文件名自动添加时间戳，方便版本管理
导出高清图片，确保清晰度

🔧 技术架构

前端技术栈

Vue 3（核心框架）
  ├── Element Plus（UI组件）
  ├── GoJS（图形渲染）
  └── Composition API（状态管理）

后端技术栈

Spring Boot 3.x（核心框架）
  ├── Druid SQL Parser（SQL解析）
  ├── Maven（项目构建）
  └── Java 17（开发语言）

🚀 快速开始

环境准备

Node.js 16+
Java 17+
Maven 3.6+

安装步骤

克隆项目：

git clone https://github.com/lbytsl/sql_to_ER.git

启动前端服务：

cd sql-font
npm install
npm run serve

启动后端服务：

cd sql-back
mvn spring-boot:run

💎 应用场景

数据库设计阶段
- 快速生成ER图，验证设计合理性
- 团队协作时直观展示表结构
- 方便进行设计评审
项目开发过程
- 新成员快速了解数据库结构
- 开发文档的图表生成
- 数据库变更的可视化对比
系统维护阶段
- 数据库文档更新
- 系统重构分析
- 性能优化参考

🎯 项目价值

效率提升
- 从手动绘图到自动生成，节省80%时间
- 批量处理能力，支持大型数据库设计
- 所见即所得的编辑体验
质量保证
- 自动化生成，避免人工错误
- 标准化的图形展示
- 版本管理更清晰
协作增强
- 统一的可视化展示
- 便捷的分享方式
- 降低沟通成本

🔮 未来规划

功能扩展
- 支持更多数据库方言
- 添加更多导出格式（如SVG、PDF）
- 提供更多布局算法
性能优化
- 提升大型数据库的处理能力
- 优化图形渲染性能
- 增强响应式体验
交互升级
- 增加更多自定义选项
- 提供模板系统
- 支持协同编辑

🤝 参与贡献

欢迎加入项目开发，让我们一起把数据库设计变得更简单、更高效！

提交Issue：分享你的想法和建议
提交PR：帮助改进代码
分享使用：让更多人受益

作者：codeMaster
联系邮箱：1012858748@qq.com
