1.主要作用
通过地址转换实现私有网络和公有网络之间的相互访问
2.通过NAT还能实现的功能
共享公网IP和带宽,节约公网IP;隐藏内网主机的真实地址,起到一定的安全防护作用

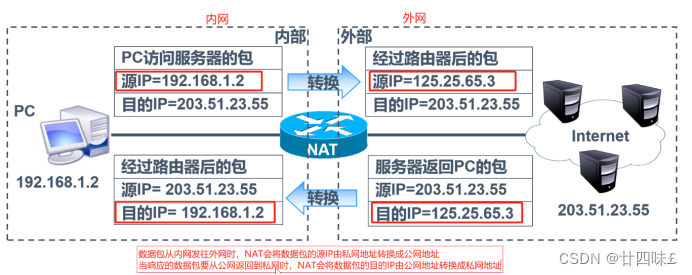

3.NAT的工作过程
数据包从内网发往外网时,NAT会将数据包的源IP由私网地址转换成公网地址;
当响应的数据包要从公网返回到内网时,NAT会将数据包的目的IP由公网地址转换成私网地址;
4.NAT使用场景与配置:
1)内网客户端主动访问外网服务器
静态NAT:私网IP和公网IP是一对一的关系,并且需要预先做好一对一的映射绑定
nat static global <自定义公网IP> inside <私网IP>
动态NAT:私网IP和公网IP是一对一的关系,需要先自定义一个公网IP地址池,私网IP在地址转换时会轮询地址池中的每个公网IP
NATP:私网IP和公网IP是多对一的关系,公网IP地址池只自定义一个公网IP,所有私网IP在地址转换时只会转换为一个自定义的公网IP
easyip:私网IP和公网IP是多对一的关系,直接使用NAT设备的外网接口的公网IP,所有私网IP在地址转换时只会转换为NAT设备的外网接口的公网IP
2)外网客户端访问位于内网的服务器
Nat Server:私网IP和公网IP是多对一的关系,一个公网IP和不同的端口可以转换成的私网IP和端口
先修改从公网发送到内网的数据包的目的IP地址,Nat Server会将数据包的目的IP由公网地址转换成私网地址;
再修改从内网返回到外网的响应数据包的源IP地址,Nat Server会将数据包的源IP由私网地址转换成公网地址
nat server protocol tcp global <自定义公网IP> <外网端口> inside <私网IP> <内网端口> #比如访问 9.9.9.9:8080 --> 192.168.10.100:80
nat server protocol tcp global current-interface <外网端口> inside <私网IP> <内网端口> #比如访问 接口IP:8080 --> 192.168.10.100:80
5.ACL---访问控制列表
(1)作用:
过滤经过接口的数据包,根据规则要么允许/放通 数据包,要么拒绝/丢弃 数据包
(2)ACL的工作原则:
可以在一个路由器接口的一个方向配置一个ACL;
一个ACL可以配置多条规则;
规则匹配时是从上往下依次匹配,匹配到即停止,华为设备默认的规则为放通所有数据包
ping 12.0.0.120 -S 192.168.100.100
规则一:放通 源地址为 192.168.10.0/24 网段的地址
规则二:拒绝 目的地址为 12.0.0.0/24 网段的地址
规则三:拒绝 源地址为 10.0.0.0/8 网段的地址
默认放通所有
(3)华为ACL的类型:
基本ACL(ID范围为2000~2999):只匹配源IP
高级ACL(ID范围为3000~3999):可以根据 协议类型 源IP 目的IP 源端口 目的端口 匹配
二层ACL(ID范围为4000~4999):可以根据 源MAC 目的MAC 二层协议
