1.Profile 定义与分类全解析
在蓝牙协议栈中，Profile（配置文件） 是蓝牙联盟（SIG）对蓝牙应用模式的规范化定义—— 它明确了特定功能的实现逻辑、协议组合，是不同厂商设备实现跨品牌互操作的核心（例如：只要耳机和手机都遵循 HFP Profile，无论品牌差异，都能实现通话功能）。
一、Profile 的分类逻辑
蓝牙 SIG 将 Profile 分为两大阵营，对应不同蓝牙技术分支：
- 基于 BR/EDR（传统蓝牙）的 Profile：面向高带宽、低延迟场景（如音频流传输、串口透传）。
- 基于 BLE（低功耗蓝牙）的 Profile：面向低功耗、长续航场景（如智能手环、BLE 鼠标）。
二、四大基础 Profile（功能基石）
以下 4 种 Profile 是蓝牙协议栈的 “底层支柱”，理解它们是掌握上层功能的关键：
- GAP（Generic Access Profile，通用访问配置文件）同时支持经典蓝牙与 BLE，负责设备广播、发现、连接建立 / 断开（例如手机 “扫描附近蓝牙设备” 的过程，核心由 GAP 驱动）。
- SDAP（Service Discovery Application Profile，服务发现应用配置文件）实现 “设备服务识别”—— 让设备能判断对方是否支持特定功能（如 “该设备是否具备音频播放能力”）。
- SPP（Serial Port Profile，串行端口配置文件）建立虚拟串口通信链路，是传统蓝牙 “串口透传” 功能的底层支撑（如蓝牙模块与 MCU 的串口数据交互）。
- GOEP（Generic Object Exchange Profile，通用对象交换配置文件）为 “数据交换” 提供底层框架，是 OPP（文件传输）、PBAP（电话本访问）等 Profile 的基础。
2.Profile 与 Protocol 的区别及联动逻辑
在蓝牙协议栈中，Profile（配置文件） 和 Protocol（协议） 是两个易混淆但分层明确的概念。理解二者的区别与联动，是掌握蓝牙功能实现的关键。
| 维度 | Profile（配置文件） | Protocol（协议） |
|---|---|---|
| 定位 | 「功能的组合实现」：规定 “用哪些协议 / 逻辑完成某类具体功能”（如 “如何实现蓝牙通话”“如何传输音频流”） | 「底层通信接口」：提供 “数据传输、指令交互的技术规则”（如 “如何在芯片间传数据”“如何解析数据包”） |
| 依赖关系 | 依赖 1 个或多个 Protocol，甚至其他 Profile（如 GAP 依赖 HCI，同时支撑 SPP 的服务发现逻辑） | 为 Profile 提供 “通信能力支撑”，自身不直接实现业务功能 |
| 关注重点 | What（实现什么功能） | How（如何实现通信） |
2.1各层 Protocol 功能与应用场景全解析
在蓝牙协议栈中，Protocol（协议） 是支撑 Profile 实现具体功能的 “底层通信规则”。以下对核心蓝牙协议进行分类拆解，明确每类协议的职责与实战价值 ——
一、主机控制与底层通信类协议
-
HCI（Host Control Interface，主机控制接口协议）作为 “Host（主机）与蓝牙芯片” 的通信桥梁，提供指令交互、数据传输的标准化接口（例如 “触发蓝牙设备扫描”“读取芯片状态” 等命令，均通过 HCI 执行），是所有蓝牙功能的 “硬件指令入口”。
-
L2CAP（Logical Link Control and Adaptation Protocol，逻辑链路控制与适配协议）负责数据分组转换、协议复用、QoS（服务质量）管理：将底层 ACL（异步无连接）数据转换为上层易处理的分组格式，同时支持 “多个高层协议共享同一条物理链路”（如让 RFCOMM 和 SDP 并发传输），是传统蓝牙 “多业务并行” 的底层支撑。
二、串口与服务发现类协议
-
RFCOMM（Radio Frequency Communication，串口仿真协议）基于 L2CAP 实现 **“虚拟串口” 功能 **，让蓝牙设备可像物理串口一样收发数据。是 SPP（串行端口 Profile）、HFP（免提 Profile）、OBEX（对象交换协议）等 “串口通信类功能” 的底层基石（典型场景：蓝牙模块与 MCU 的串口透传、车载蓝牙的通话指令传输）。
-
SDP（Service Discovery Protocol，服务发现协议）提供 “设备服务声明与发现” 能力 —— 让设备能识别对方支持的功能（如 “该设备是否具备音频播放服务”“是否支持串口透传”）。是 SPP、HFP 等 Profile “服务匹配” 的关键（例如手机连接耳机时，通过 SDP 确认耳机支持 HFP 协议）。
三、音视频传输类协议
-
AVDTP（AUDIO/VIDEO Control Transport Protocol，音视频控制传输协议）聚焦 “音视频控制指令传输”，是AVRCP（音视频控制 Profile） 的底层支撑（如 “播放 / 暂停 / 切歌” 的指令，通过 AVDTP 在设备间传递）。
-
AVCTP（AUDIO/VIDEO Distribution Transport Protocol，音视频分布传输协议）负责 “音视频数据流的分发传输”，是A2DP（高级音频分发 Profile） 的底层核心（例如手机向蓝牙音箱传输无损音乐流，依赖 AVCTP 实现稳定分发）。
四、网络封装类协议
- BNEP（Bluetooth Network Encapsulation Protocol，蓝牙网络封装协议）实现 “蓝牙与标准网络协议的桥接”，支持通过 TCP/IP 等协议传输数据。是PAN（个人局域网 Profile） 的底层支撑（典型场景：手机通过蓝牙共享热点，让电脑接入互联网，依赖 BNEP 封装 TCP 数据）。
五、BLE 专属协议
-
ATT（Attribute Protocol，属性协议）是 BLE 设备 “属性读写、通知” 的核心协议，定义了 “客户端如何读取 / 写入服务端属性值，服务端如何主动通知属性变更”（例如 BLE 心率手环向手机同步心率数据，通过 ATT 实现实时通知）。是GATT（通用属性 Profile） 的直接底层。
-
SMP（Security Manager Protocol，安全管理协议）负责 BLE 连接的授权与加密，确保数据传输的安全性（例如 BLE 设备配对时的密钥协商、连接后的加密通信，均由 SMP 完成）。
2.2 传统蓝牙与 BLE 常见 Profile 功能、场景全解析
在蓝牙协议栈中，Profile（配置文件） 是 “功能落地的标准化模板”。以下对传统蓝牙（BR/EDR） 和低功耗蓝牙（BLE） 的常见 Profile 进行分类拆解，明确每类 Profile 的功能边界、应用场景与技术细节 ——
一、传统蓝牙（BR/EDR）常见 Profile：面向高带宽、低延迟场景
传统蓝牙的 Profile 覆盖 “串口通信、音频传输、文件交互、网络共享” 等核心场景，以下是开发者高频接触的类型：
| Profile 缩写 | 全称 & 功能定义 | 典型应用场景 | 技术细节 & 开发注意点 |
|---|---|---|---|
| SPP | 串行端口配置文件（Serial Port Profile） | 蓝牙模块与 MCU 串口透传、工业设备指令交互 | 提供虚拟串口通信能力，但无分包机制（数据按发送顺序连续接收，多包传输时需上层自行处理分段） |
| A2DP | 高级音频分发配置文件（Advanced Audio Distribution Profile） | 手机→蓝牙音箱 / 耳机的无损音频流传输 | 负责单向音频流分发（仅支持 “发送端→接收端”），是蓝牙听歌、播客的核心支撑 |
| AVRCP | 音视频远程控制配置文件（Audio/Video Remote Control Profile） | 耳机端控制手机音乐播放（播放 / 暂停 / 切歌）、车载设备控制导航 | 定义 “控制端→目标端” 的指令交互逻辑，设备需同时支持 “控制角色” 和 “目标角色” 的实现 |
| HSP | 耳机配置文件（Headset Profile） | 基础蓝牙耳机通话（单声道音频、极简控制） | 是蓝牙通话的 “基础版协议”，功能简单但兼容性强，早期蓝牙耳机多基于此开发 |
| HFP | 免提配置文件（Hands-Free Profile） | 车载蓝牙通话、立体声耳机通话（支持来电显示、短信通知） | 是 HSP 的 “增强版”，支持双声道音频、通话中数据交互（如车载蓝牙同步手机通讯录） |
| OBEX | 对象交换协议（Object Exchange） | 蓝牙电话本同步、短信彩信传输、文件传输底层支撑 | 是 PBAP、MAP、OPP 等 “数据交互类 Profile” 的底层协议，定义 “对象传输的通用规则” |
| PBAP | 电话本访问配置文件（Phonebook Access Profile） | 车载蓝牙同步手机通讯录、智能手表读取联系人 | 基于 OBEX 实现 “电话本的客户端 - 服务端访问”，需注意不同手机厂商的兼容性差异 |
| OPP | 对象推送配置文件（Object Push Profile） | 手机与手机互传图片 / 视频、蓝牙打印机推文件 | 基于 OBEX 实现 “双向文件推送”，传输速度受传统蓝牙带宽限制（约 1-3Mbps） |
| PAN | 个人局域网配置文件（Personal Area Networking） | 手机作蓝牙热点让电脑上网、多设备自组蓝牙局域网 | 支持三种角色：- PANU（客户端，如电脑）；- NAP（接入点，如手机热点）；- GN（自组网络，多设备对等通信） |
| MAP | 消息访问配置文件（Message Access Profile） | 车载蓝牙读取手机短信 / 彩信、智能设备同步邮件 | 基于 OBEX 实现 “消息类数据的访问”，需申请设备消息访问权限（安卓需特殊权限，iOS 限制较多） |
| HID | 人机接口设备配置文件（Human-Interface Device） | 蓝牙键盘、鼠标、游戏手柄、温湿度传感器 | 支持 “主机→多 HID 外设” 的同时连接，是无线输入设备的核心协议 |
| IAP | 苹果特有协议（iAP） | CarPlay 车载互联、iPod 设备数据同步 | 苹果封闭生态内的专属协议，分为 iAP1/iAP2，需通过 MFi 认证才能开发兼容设备 |
二、低功耗蓝牙（BLE）常见 Profile：面向低功耗、长续航场景
BLE 的 Profile 聚焦 “轻量数据交互、低功耗设备互联”，以下是核心类型：
| Profile 缩写 | 全称 & 功能定义 | 典型应用场景 | 技术细节 & 开发注意点 |
|---|---|---|---|
| GATT | 通用属性配置文件（General Attribute Profile） | 智能手环同步心率、BLE 温湿度传感器上报数据、物联网设备远程配置 | 定义 “设备属性的读写、通知规则”，是 BLE 设备 “业务交互的通用框架”。设备需通过Service（服务）、Characteristic（特征） 定义自身能力（如心率 Service 包含 “心率值 Characteristic”） |
| HOGP | GATT 上的 HID 配置文件（HID Over GATT Profile） | BLE 无线鼠标、键盘、游戏手柄 | 基于 GATT 实现 “低功耗 HID 设备”，相比传统 HID 续航提升 3-6 倍（如 BLE 鼠标一节电池可用半年），但传输延迟略高于传统蓝牙 |
三、开发实战：Profile 选择与问题排查建议
-
功能选型逻辑：
- 若需 “音频高保真传输”→ 选 A2DP；
- 若需 “串口透传 + 低功耗”→ 优先 BLE + 自定义 GATT 服务（替代传统 SPP）；
- 若需 “跨平台兼容性”→ 优先标准 Profile（如 HFP、GATT），避免私有协议。
-
常见问题排查：
- 若 “BLE 设备连不上”→ 先查 GATT 服务定义是否合规；
- 若 “传统蓝牙串口丢包”→ 排查是否因 SPP 无分包机制导致上层逻辑未处理分段；
- 若 “音频传输卡顿”→ 检查 A2DP/AVDTP 的 QoS 配置或设备带宽占用。

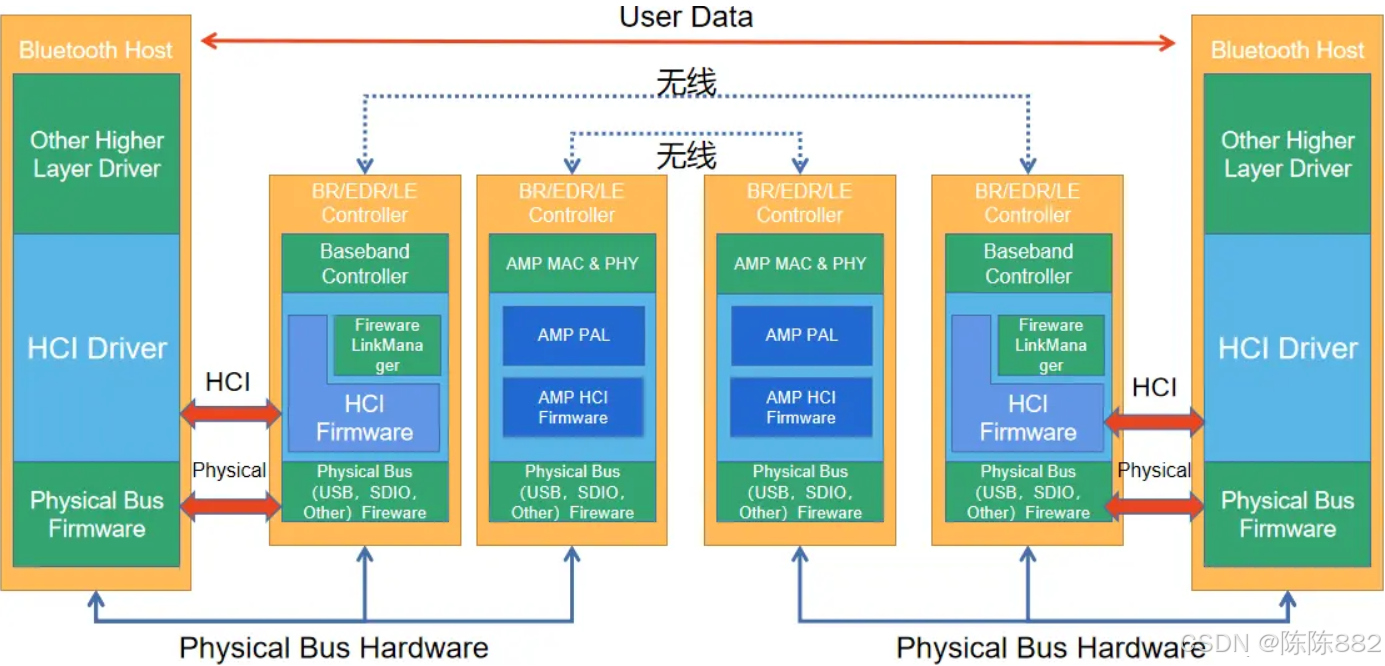

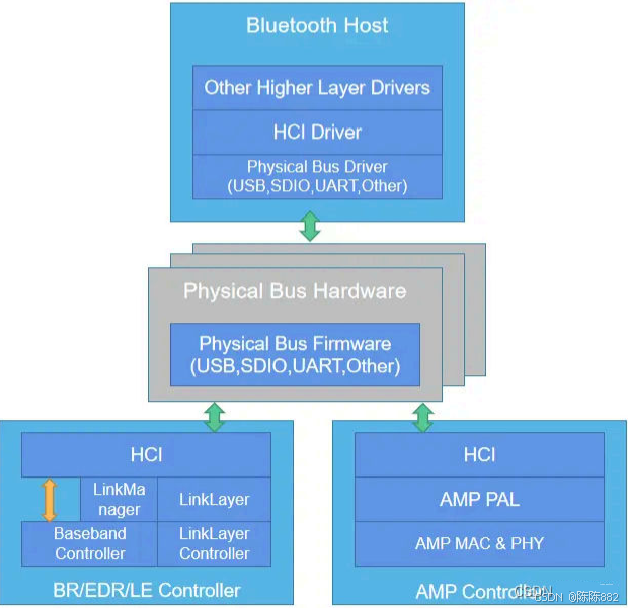

3.HCI 架构分层
BT Host 与 HCI 接口的功能、数据类型全解析
在蓝牙协议栈中，BT Host（蓝牙主机协议栈） 是业务逻辑的核心载体，而 HCI（Host Controller Interface，主机控制接口） 则是它与蓝牙芯片（Controller）通信的 “专属桥梁”。以下从功能定义、数据类型、传输细节三个维度，为开发者厘清这一关键模块的技术逻辑 ——
一、BT Host：蓝牙协议栈的 “业务逻辑中枢”
BT Host 是蓝牙协议栈的上层核心，集成了所有 Profile（如 HFP、SPP、GATT）与 Protocol（如 RFCOMM、L2CAP）的实现逻辑，负责将 “业务需求” 转化为 “可执行的蓝牙通信指令”。简单来说，开发者对蓝牙功能的所有定制化开发（如串口透传、BLE 属性交互），几乎都在 BT Host 层落地。
二、HCI：Host 与 Controller 的 “通信翻译官”
HCI 的核心职责是 **“指令下发” 与 “数据上报”**—— 将 Host 的业务指令转发给 Controller 执行，同时将 Controller 的执行结果、数据反馈回 Host。其传输的数据可分为四类，每类都有明确的角色与传输路径：
| 数据类型 | 方向 | 功能说明 | 传输路径差异 |
|---|---|---|---|
| HCI Command | Host → Controller | Host 向 Controller 下发 “控制指令”（如 “开始扫描设备”“设置连接参数”） | 通过通用 transport（如 USB、UART）传输 |
| HCI Event | Controller → Host | Controller 向 Host 上报 “执行结果 / 状态变更”（如 “扫描到设备”“连接成功”） | 通过通用 transport 传输 |
| HCI ACL Data | 双向 | 传输 “异步无连接” 的业务数据（如串口透传的用户数据、BLE 的 GATT 属性数据） | 通过通用 transport 传输 |
| HCI SCO Data | 双向 | 传输 “同步面向连接” 的实时音频数据（如蓝牙通话的语音流） | 部分芯片不通过通用 transport，而是通过专用硬件引脚（PCM IN/OUT、SYNC、CLK） 直接传输，以保障音频实时性 |
三、实战价值：理解 HCI 是 “问题排查” 与 “性能优化” 的关键
- 调试排障：当蓝牙功能异常时（如 “扫描不到设备”“数据传输丢包”），可通过抓 HCI 包分析 “Command 是否下发成功”“Event 是否反馈正确”，快速定位是 Host 逻辑问题还是 Controller 硬件问题。
- 性能调优：针对 HCI ACL/SCO 的传输特性，可优化 “数据分包策略”（如减少小数据包频率以降低 overhead）、“连接参数配置”（如调整 BLE 的连接间隔以平衡功耗与响应速度）。

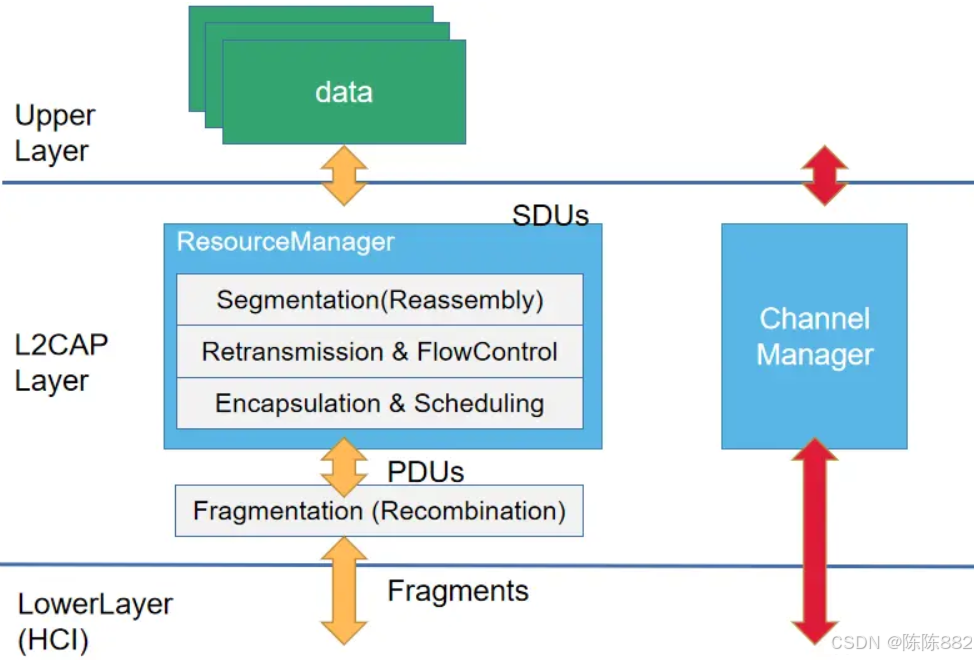

L2CAP(Logical Link Control and Adaptation Protocol):逻辑链路控制与适配协议,将ACL数据分组交换为便于高层应用 的数据分组格式,并提供协议复用和服务质量交换等功能。通过协议多路复用、分段重组操作和组概念,向高层提供面向连接 的和无连接的数据服务,L2CAP还屏蔽了低层传输协议中的很多特性,使得高层协议应用开发人员可以不必了解基层协议而进 行开发。架构如下:

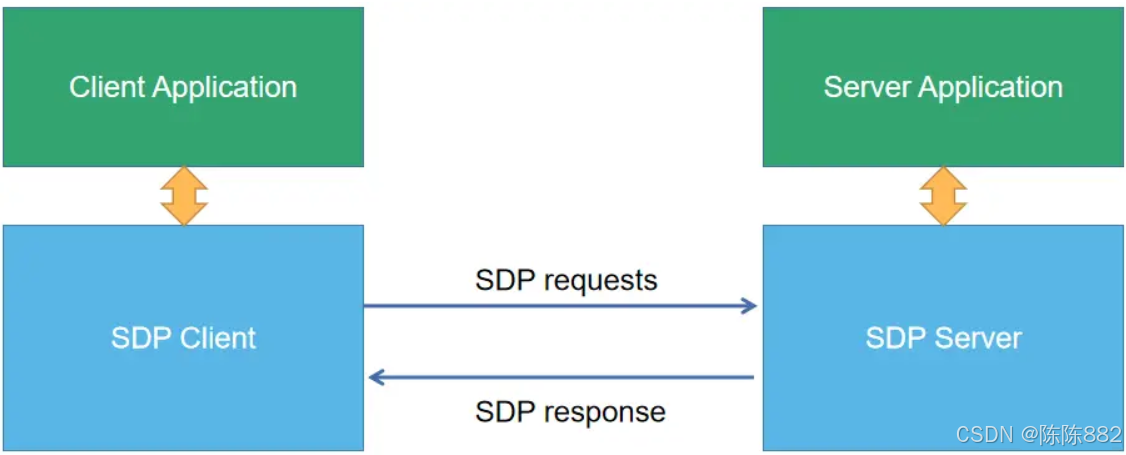

SDP(SERVICE DISCOVERY PROTOCOL):服务发现协议,服务发现协议(SDP)为应用程序提供了一种方法来发现哪些 服务可用,并确定这些可用服务的特征

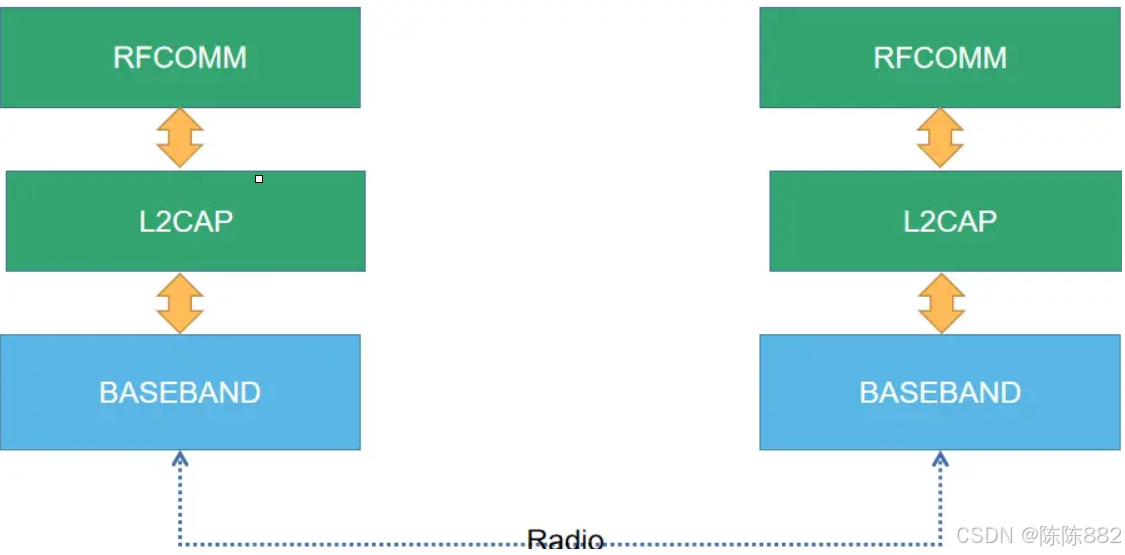

RFCOMM(Serial Port Emulation):串口仿真协议,上层协议蓝牙电话,蓝牙透传SPP等协议都是直接走的RFCOMM

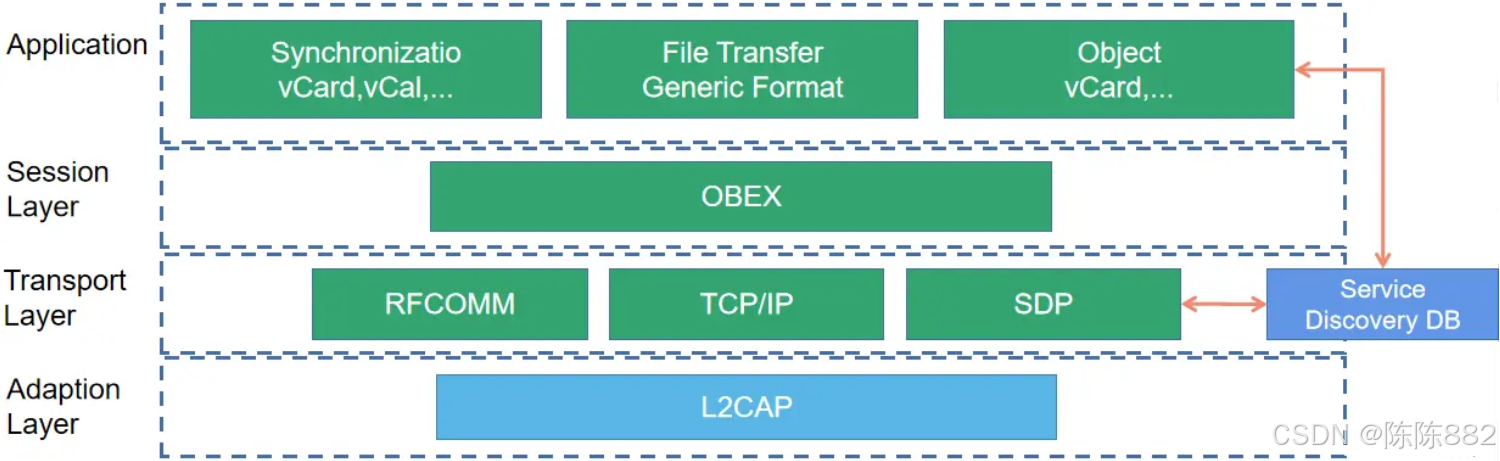

OBEX:对象交换协议,蓝牙电话本,蓝牙短信,文件传输等协议都是走的OBEX

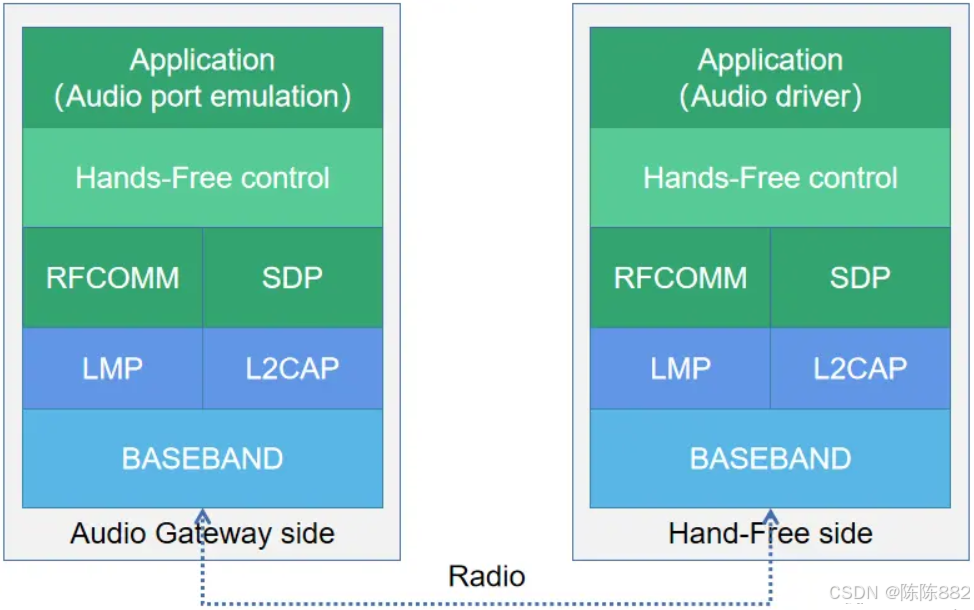

HFP(Hands-Free):蓝牙免提协议
Audio Gateway:比如手机,作为手机提供发现外设,连接外设,和双向传输能力;
Hands-Free unit(HF):比如耳机,手表,车载设备,具备广播能力,被手机连接后和手机通信;

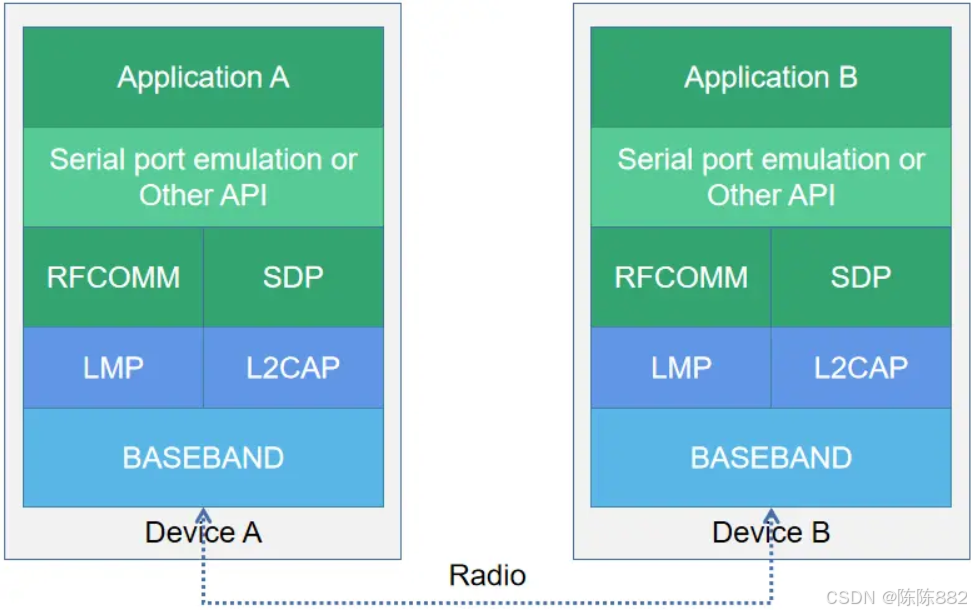

SPP(SERIAL PORT PROFILE):蓝牙串口协议,架构如下:

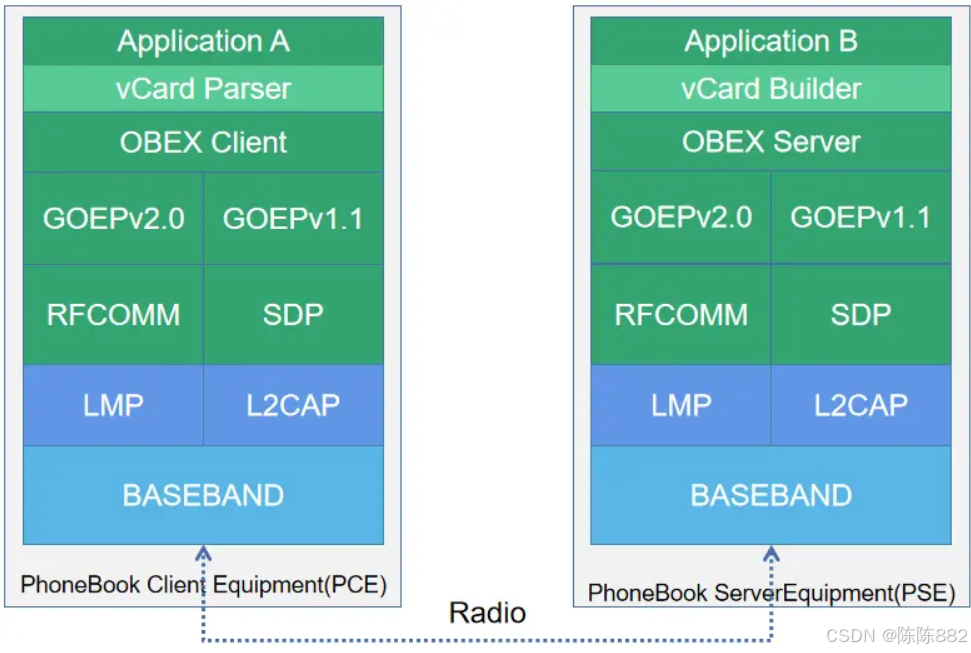

PBAP(Phone Book Access):蓝牙电话本访问协议,架构如下:
PCE->PSE:蓝牙电话本客户端通过服务端设备查看电话本内容
4.蓝牙协议栈产品应用总览

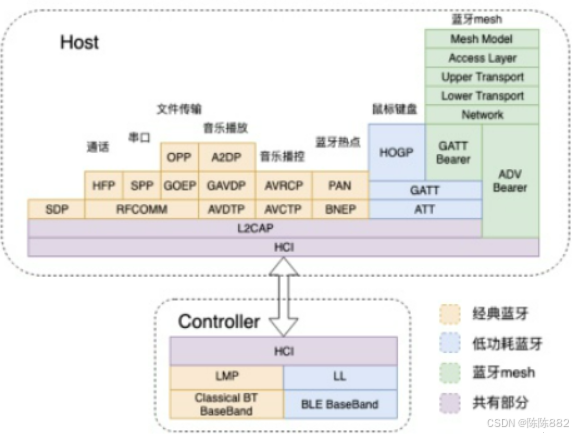

蓝牙协议栈的核心架构分为Host（主机） 与Controller（控制器） 两大模块，二者分工明确且支持灵活部署，同时通过标准化的 Profile（配置文件）适配多类实际应用场景，具体逻辑如下：
一、架构模块：分工清晰，部署灵活
- Host 模块：聚焦业务场景实现，如蓝牙通话、串口传输、文件推送等功能的逻辑开发，是开发者的核心工作区 —— 绝大部分蓝牙功能定制（如协议适配、交互逻辑封装）均在此层完成。
- Controller 模块：负责底层通信支撑，包括蓝牙报文收发、物理连接建立 / 维护等硬件级操作，无需开发者深度介入，通常由蓝牙芯片厂商封装实现。
- 部署特性：
- 原始设计为 “分离部署”：Host 与 Controller 可运行在不同芯片 / 系统（如电脑 + USB 蓝牙接收器，Host 在电脑系统，Controller 在接收器中），通过串口、USB 等硬件端口 +HCI 协议通信，方便硬件替换升级；
- 现主流 “集成部署”：多数芯片将二者集成到单颗芯片中，但仍保留分层逻辑，仅将 HCI 协议从硬件端口改为软件端口，确保架构兼容性。
二、应用场景：Profile 适配多类高频需求

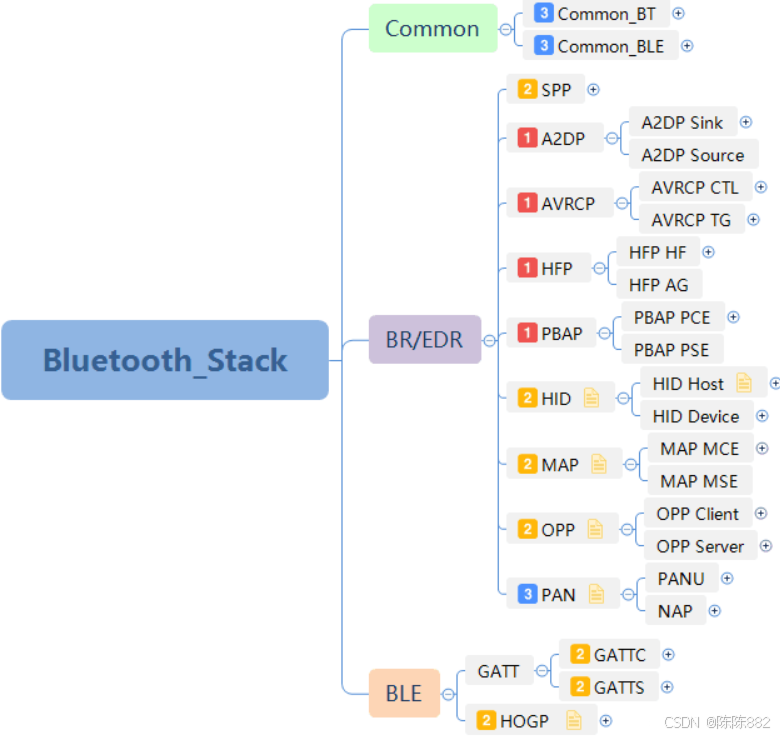

蓝牙联盟（SIG）针对不同使用场景定义了专属 Profile，开发者可直接基于标准 Profile 快速落地功能，核心场景与对应 Profile 如下：
- 通话场景：HFP（免提协议，支持车载 / 耳机通话、短信通知）、HSP（基础耳机协议，适配早期单声道耳机）；
- 数据传输场景：SPP（串口协议，用于工业设备指令透传）、OPP（文件推送协议，实现图片 / 视频互传）、PBAP（电话本协议，同步手机通讯录）；
- 音频场景：A2DP（音频分发协议，支撑耳机 / 音箱播放无损音乐）、AVRCP（远程控制协议，实现播放 / 暂停 / 切歌操作）；
- 网络共享场景：PAN（个人局域网协议，让手机作为蓝牙热点供其他设备上网）；
- 低功耗场景：HOGP（基于 GATT 的 HID 协议，适配 BLE 鼠标 / 键盘，续航可达 3-6 个月）；
- 其他场景：Basic Printing Profile（打印）、Heart Rate Profile（心率监测）、Find Me Profile（寻物）等，覆盖更多细分需求。
通过明确 Host/Controller 的开发边界，以及基于 Profile 快速适配场景，开发者可大幅降低蓝牙功能的开发难度，同时保障跨设备兼容性，是蓝牙协议栈落地实战的核心逻辑。
