一、基本要求

根据《GB/T 28181-2022》第9章关于设备控制的描述，GB28181的设备控制应满足以下基本要求:

1，源设备向目标设备发送控制命令,控制命令的类型包括摄像机云台控制、远程启动、录像控制报警布防/撤防、报警复位、强制关键顿、拉框放大、拉框缩小、看守位控制、PTZ 精准控制、存储卡格式化、目标跟踪、软件升级、设备配置等;

2，设备配置的内容包括基本参数、视频参数范围、SVAC 编码、SVAC 解码视频参数属性、录像计划、报警录像、视频画面遮挡、画面翻转、报警上报开关、前端 OSD、图像抓拍配置等:

3，控制应采用 IETF RFC3428 中的 MESSAGE 方法实现;

4，源设备向目标设备发送摄像机云台控制、远程启动、强制关键帧、拉框放大、拉框缩小、PTZ 精准控制、存储卡格式化、目标跟踪命令后,目标设备不发送应答命令,命令流程见 9.3.2.1;

5，源设备向目标设备发送录像控制、报警布防/撤防、报警复位、看守位控制、软件升级、设备配置命令后,目标设备应发送应答命令表示执行的结果,命令流程见 9.3.2.2;

6，源设备包括 SIP 客户端网关或者联网系统,目标设备包括 SIP 设备网关或者联网系统。

二、设备控制的功能项目

（一）设备控制支持的功能项目

包括如下功能项目：

摄像机云台控制
远程启动
录像控制
报警布防/撤防
报警复位
强制关键顿
拉框放大
拉框缩小
看守位控制
PTZ 精准控制
设备软件升级
存储卡格式化
目标跟踪

（二）设备配置支持的功能项目

包括如下功能项目：

基本参数配置
SVAC编码配置
SVAC解码配置
视频参数属性配置
录像计划配置
报警录像配置
视频画面遮挡配置
画面翻转配置
报警上报开关配置
前端OSD 配置
图像抓拍配置

三、命令流程

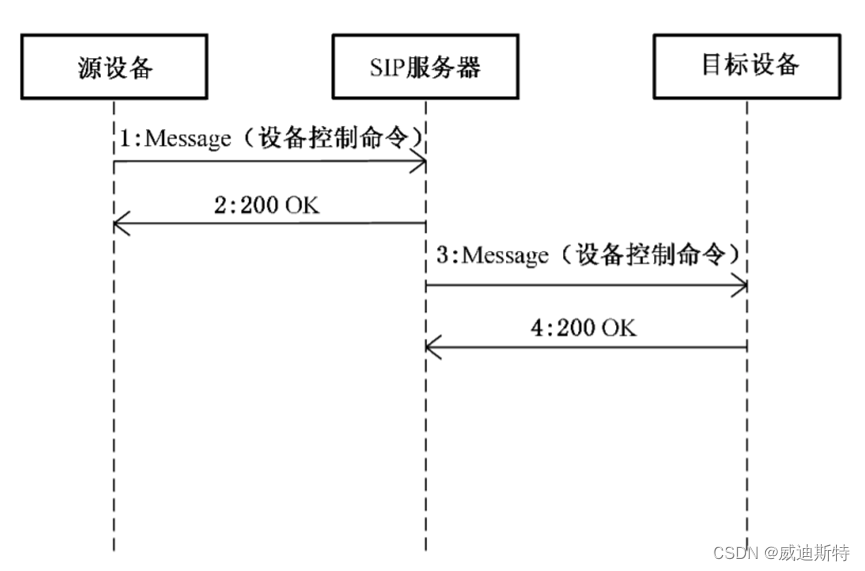

（一）无应答命令流程

1、流程图

无应答命令流程符合如下流程图：

2、流程描述

命令流程描述如下:

a) 1:源设备向SIP服务器发送设备控制命令,设备控制命令采用 Message方法携带;

b) 2:SIP服务器收到命令后返回200 OK;

c) 3:SIP服务器向目标设备发送设备控制命令,设备控制命令采用 Message方法携带;

d) 4:目标设备收到命令后返回200 OK。

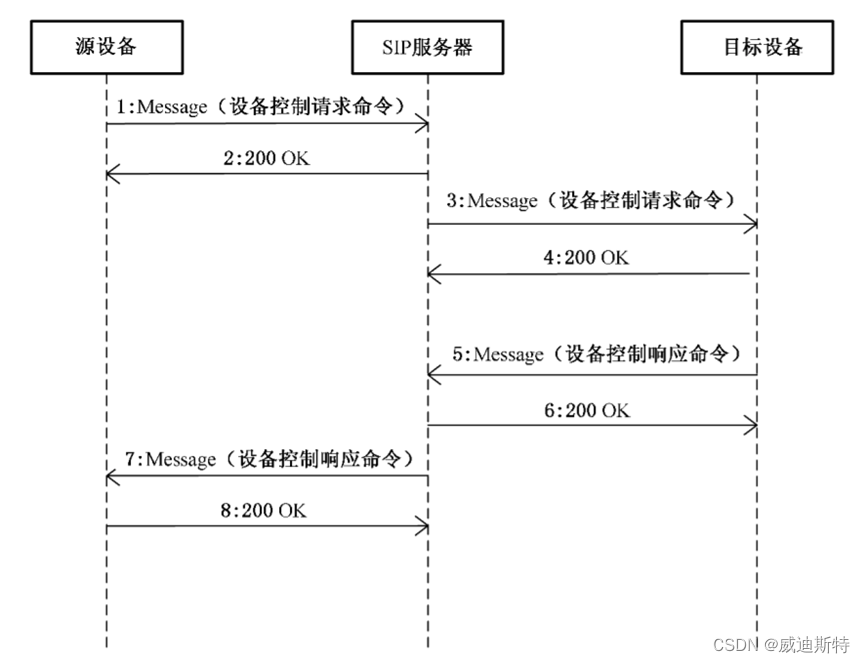

（二）有应答命令流程

1、流程图

有应答命令流程符合如下流程图：

2、流程描述

命令流程描述如下:

a) 1:源设备向SIP服务器发送设备控制命令,设备控制命令采用 Message方法携带;

b) 2:SIP服务器收到命令后返回200 OK;

c) 3:SIP服务器向目标设备发送设备控制命令,设备控制命令采用 Message方法携带;

d) 4:目标设备收到命令后返回200 OK;

e) 5:目标设备向SIP服务器发送设备控制响应命令,设备控制响应命令采用 Message方法携带;

f) 6:SIP服务器收到命令后返回200 OK;

g) 7:SIP服务器向源设备转发设备控制响应命令,设备控制响应命令采用 Message方法携带;

h) 8:源设备收到命令后返回200 OK。

四、协议接口

（一）请求命令

请求命令满足以下要求:

a) MESSAGE 消息头 Content-type 头域为 Content-type:Application/MANSCDP+xml;

b) 设备控制命令采用 MANSCDP 协议格式定义：设备控制命令消息体采用XML 封装，消息体元数据序列格式应符合 A.2.3.1和 A2.3.2 的规定;

c) 设备控制命令应包括命令类型(CmdType)、命令序列号(SN)、设备编码(DeviceID)、子命令等，采用 MESSAGE 方法的消息体携带;

d) 设备在收到 MESSAGE 消息后，应立即返回应答，应答命令中应无消息体。

（二）应答命令

应答命令满足以下要求:

a) MESSAGE 消息头 Content-type 头域为 Content-type；Application/MANSCDP+xml；

b) 设备控制应答命令采用 MANSCDP 协议格式定义：设备控制命令应答消息体采用XML 封装，XML消息体格式定义应符合 A.2.6.1 规定的前导声明，消息体元数据序列格式应符合A.2.6.2 的规定；

c) 设备控制应答命令应包括命令类型(CmdType)、命令序列号(SN)、设备编码(DeviceID)、执行结果(Result)；

d) 设备在收到 MESSAGE 消息后，应立即返回应答，应答均无消息体。
