1.概述
随着数字技术、计算机技术和网络技术的发展，基于互联网的各种业务呈几何指数规律飞速增长，远程视频监控作为基于互联网的一种全新业务也得到了飞速的发展。在中国，安防行业经过近二十年的发展，技术和产品性能上基本达到发达国家水平，作为安防系统中的一项重要子系统——视频监控系统，已经从最初的模拟监控发展到现在的数字化监控，从最初的特殊行业应用发展到各行各业甚至家家户户都有了视频监控的应用。
目前视频监控技术发展迅猛，新的网络型高清网络技术目前已经成为主流。本方案就是以网络高清摄像机为主，统一汇集到一个高清视频监控管理平台，然后惊醒视频监控录像，为用户提供从前端到中心、到后端的一套完整的解决方案。
2. 建设目标及需求
2.1建设总目标
本系统建设要以“先进、实用、经济、安全、可靠、开放”为指导思想。结合现场实际情况，建立一个基于标准规范体系和安全保障体系，能够整合分布在全国各地400多个监控点，在每个监控点部署监控摄像机，把监控点的实时视频和告警信息进行整合，在云端，通过视频监控资源管理系统进行统一管理。通过系统建设，实现可视化管理、多业务联动，降低运营管理难度、提高安全保障。
2.2 需求描述
（1）有400个左右的分支点，每个监控点，要装1-2个网络摄像机，
（2）网络摄像机能够把视频信息发送到云服务器进行存储，同时也可把报警信息到云服务器；
（3）云服务的软件（平台）可以查看各地摄像头情况（如实时录像、回放、设置监控区域，触发报警，语音等等）；
（4）一些新的摄像头能够方便接入云平台；
（5）服务的软件（平台）同时支持API对接，将各类触发的报警或实时录像对接到公司内部管理平台。
2.3 需求分析
400个监控点，按每个分支点1个网络摄像机计算，一共400路视频；都要进行录像，按照2M的视频码率，中心平台的码率可能达到800M；
各个地方需要实时浏览视频，按照常规，400个点10%看视频，有80M的码率。
因此，中心点的视频带宽建议在1 G左右；视频资源管理平台需要部署一台，录像服务器也可以部署两台并发处理，以便系统能够稳定、流畅的运行。
要能够通过API将各类触发的报警或实时录像对接到公司内部管理平台，由于采用云服务的模式，所以尽量提供HTTP的API接口，方便内部管理平台的开发。
3.设计依据与设计原则
3.1设计依据
系统规划设计严格遵循国际、国家和地区的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行：
GA/T75-94 安全防范工程程序与要求
GBJ303-88 建筑电气安装工程质量检验评定标准
GA/T 514-2004 交通电视监控系统工程验收规范
GA/T70-2004 安全防范工程费用概预算编制办法
GB 50348－2004 安全防范工程技术规范
GB14050-93 系统接地的形式及安全技术要求
GB50198-94 民用闭路监控电视系统工程技术规范
GB50198-94 彩色电视图像质量主观评价方法
GB50198-94 民用闭路监控电视系统工程技术规范
GA308-2001 安全防范系统验收规则
GB/T16858-1997 《采用数据链路协议的会议电视远端摄像机控制规程》；
GA 308-2001 《安防系统工程验收规范》
GB 50395-2007 视频安防监控系统工程设计规范
ISO TCP/IP协议标准
ITU H.264协议标准
GB/T 28181-2011 安全防范视频监控联网系统信息传输、交换、控制技术要求
ONVIF 全球性的开放接口标准
3.2 设计原则
本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
（1）、先进性与适用性
采用科学的、主流的、符合发展方向的技术、设备和理念，系统集成化、模块化程度高。设计合理，架构简洁，功能完备，切合实际，能有效控制和提高工作效率，满足动态监控和业务工作的实际需求。系统的技术性能和质量指标达到国际领先水平；同时，系统的安装调试、软件操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。
（2）、经济性与实用性
在先进、可靠和充分满足系统功能的前提下，体现高性价比。采用经济实用的技术和设备，充分利用现有资源，综合考虑系统的设计、建设、升级和维护。充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
（3）、可靠性与安全性
系统采用成熟的、稳定的、完善技术设备，系统具有一致性、升级能力，能够保证全天候长期稳定运行。在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
（4）、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以与消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
（5）、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能，系统规模和功能易于扩充，系统配套软件具有升级能力。同时，本方案在设计中留有冗余，以满足今后的发展要求。方案中设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
（6）、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
（7）、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行监控，时时动态撑握监视及报警情况。网络视频监控的使用大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
4.建设方案设计
4.1系统方案设计
根据客户实际情况，我们可以把接入模式分为2种，分别是：
（1）DVR/NVR：通过DVR/NVR先把摄像机接到一起，然后再接入到云服务器视频平台 ；
（2）直连模式：直接把网络摄像机接入到云服务器视频平台；

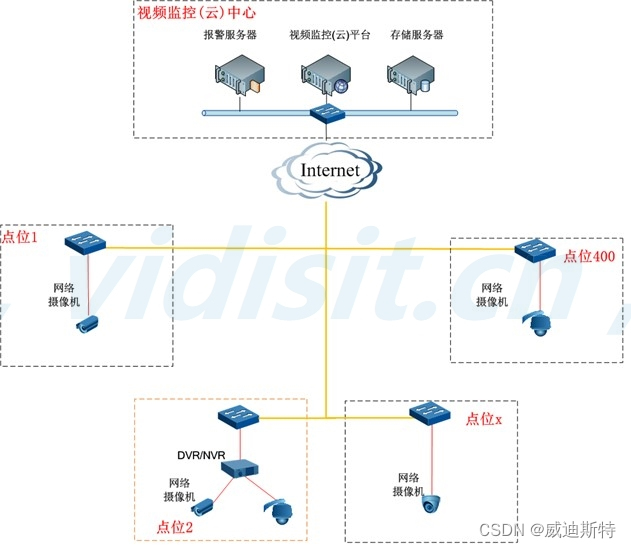

我们进行如下图所示的设计：
4.2组网说明
如上图，本系统通过IP计算机网络构建一个树形结构的数字化、网络化的网络监控系统。采用集中式部署方式，在云服务中心部署视频资源管理平台、录像服务器、告警服务器，对整个区域内的监控前端进行接入、浏览。通过网络实现监控资源的统一控制、集中管理。
监控中心：配置视频资源管理平台、录像服务器、告警服务器等设备。
视频资源管理平台，负责前端监控点的管理，实现用户登录认证、码流交换、系统管理，监控管理平台为一款监控中心平台，内嵌数据库，单台设备即可实现系统管理功能。
存储服务器(录像服务器)，负责视频的录像和回放， 根据项目情况，按照400路视频；都要进行录像，按照2M的视频码率，中心平台的码率可能达到800M，每天的录像占用空间为8.64T，每个月的录像占用空间为260T。磁盘录像会有一定的空间损耗，一般按照15%计算，因此实际需要的磁盘空间为306T左右，若磁盘需要做RAID5的话，需要在拿出一个硬盘做冗余。因此本方案采用两个录像服务器的方式；录像服务器采用并发处理方式，处理400路视频的录像和录像回放、点播等工作。
前端：各新建监控点区域配置NVR、高清热感网络摄像机等设备，一些新的摄像头能够通过国标协议直接接入到云服务视频平台，便于系统的扩容。
