访问云平台中linux系统图形化界面，登录就出现黑屏的问题解决（ubuntu图形界面）

目录

一、问题-图形化界面访问黑屏

二、系统环境

（一）网络结构示意图

（二）内部机器版本

三、分析

四、解决过程

（一）通过MobaXterm远程访问图形化界面(未成功)

1、连接方法

2、连接结果

（二）通过VNC方式（未成功）

1、windows端的VNC client

2、linux端的VNC server

（三）成功的方法

1、连接方法

2、结果

---

一、问题-图形化界面访问黑屏

        网络摄像头要通过国标方式连接到ASV-1000视频监控平台，在进行部署时，需要需要访问摄像头的配置页面，填写和视频监控平台对接的相关参数。

        但是由于在专网，只有安装视频监控平台的linux服务器可以和网络摄像机ping通，也就是必须在linux服务器上登录到摄像机的配置界面，进行数据配置。

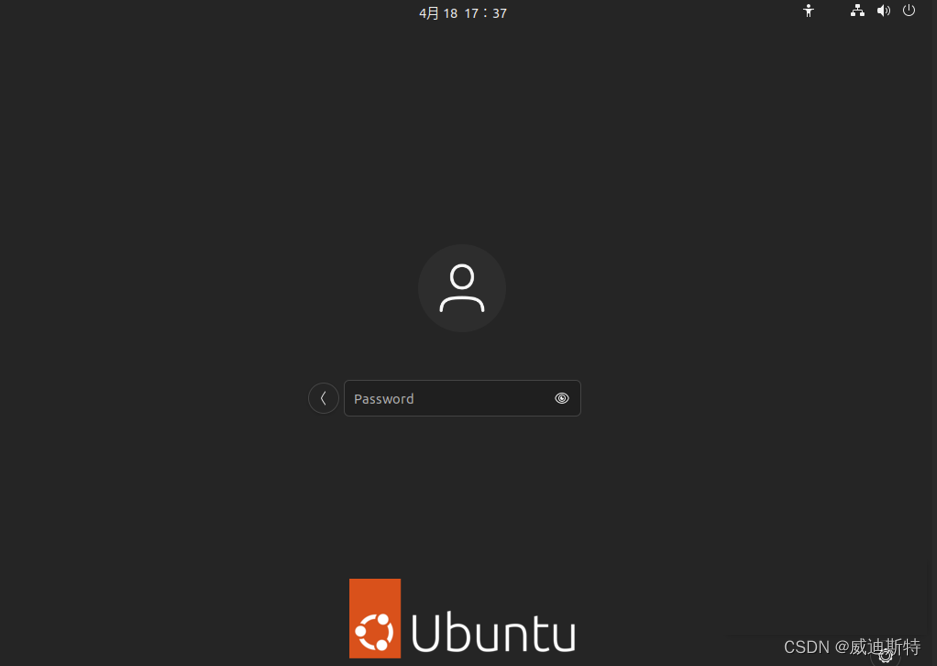

        于是要通过linux初始界面登录，如下图：

        登录后，就一直出现黑屏。没办法进入ubuntu的图像化界面。 登录不进去，工作无法开展下去，怎么办 ？

二、系统环境

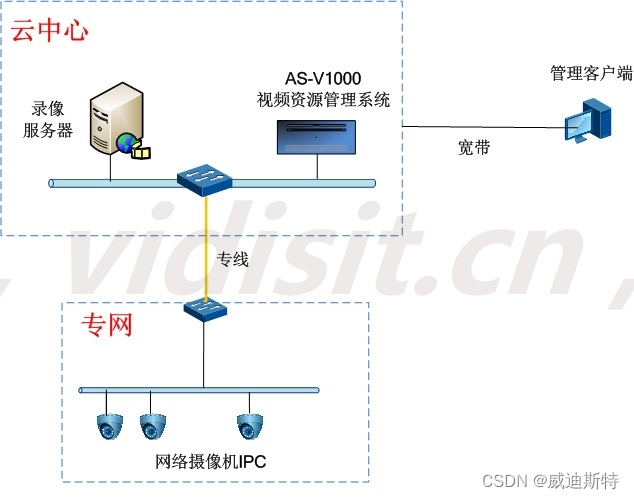

（一）网络结构示意图

        如上图，管理客户端通过VPN访问云中心的设备，我们可以使用XShell等工具连接到AS-V1000的命令行界面，但图形化界面只能通过云平台进行远程访问，但是图像化界面就出现了第一章的问题。

（二）内部机器版本

        通过uname -v查看版本，如下：

       # uname -v
       #28~22.04.1-Ubuntu SMP PREEMPT_DYNAMIC

三、分析

        目标机器经过重启后，使用云平台控制台访问远程桌面时，输入密码后图形化界面为黑屏，无法进行相关操作访问摄像头的配置页面。因此，我们需要寻找别的方式访问目标机器的图形化界面。初步考虑采用如下方法来尝试：

1. 通过MobaXterm的Gnome desktop，来远程访问图形化界面
2. VNC远程控制方式
3. 其他办法

四、解决过程

（一）通过MobaXterm远程访问图形化界面(未成功)

1、连接方法

   ①打开MobaXterm，点击session按钮， 选择SSH，填入内部机器的IP地址、登录时使用的用户名、端口。

   ②点击下方的 Advanced SSH settings，在remote environment中选择 Gnome desktop，其他保持默认勾选或不选就行。

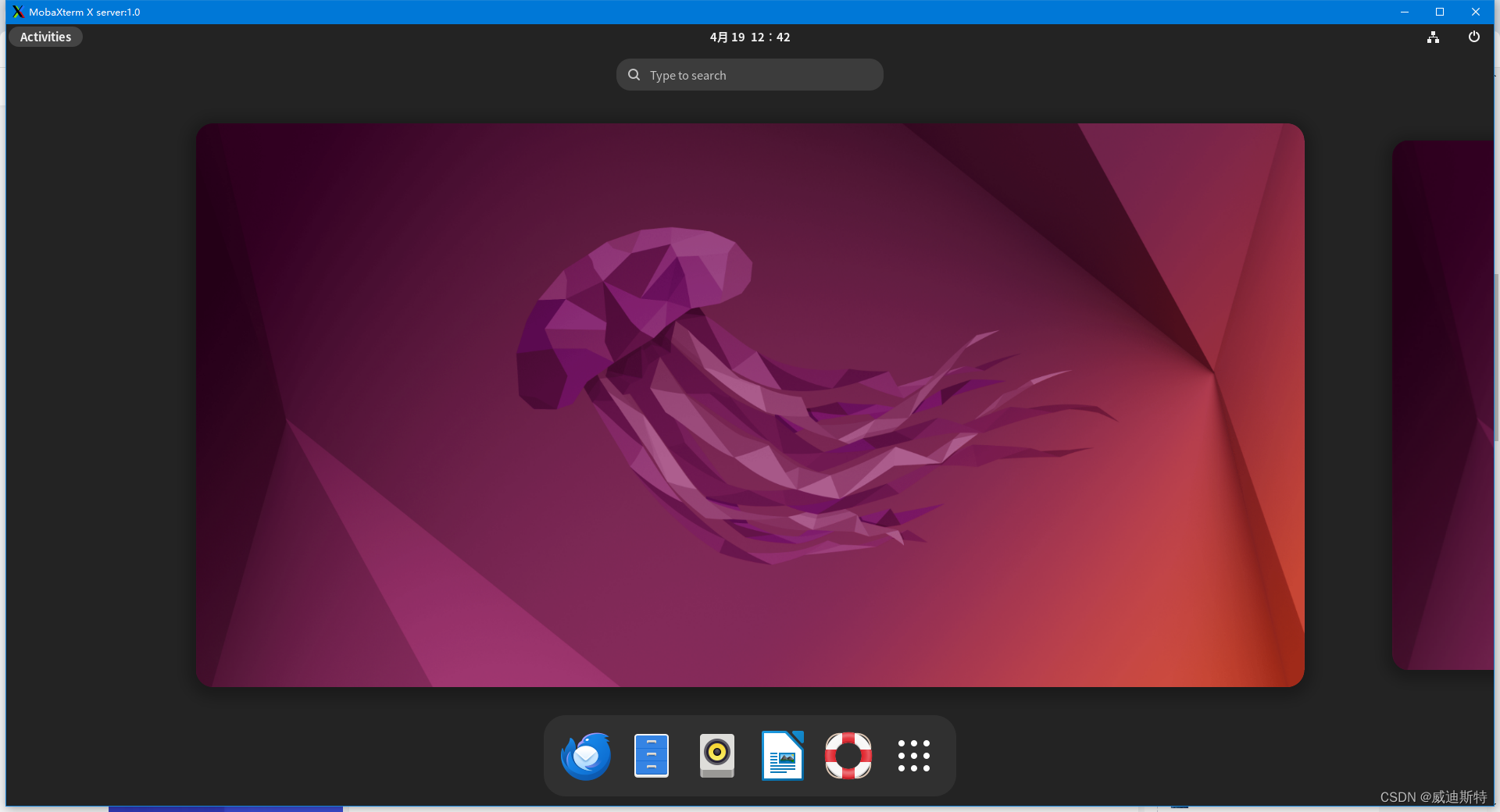

   ③点击OK，出现小黑框，过一会儿就能显示彩色的ubuntu桌面了。

2、连接结果

        进入后桌面没有图标，尝试各种方法后也未能成功打开浏览器。

（二）通过VNC方式（未成功）

1、windows端的VNC client

        在windows启动VNC，准备远程连接目标机器，访问图形化界面。

2、linux端的VNC server

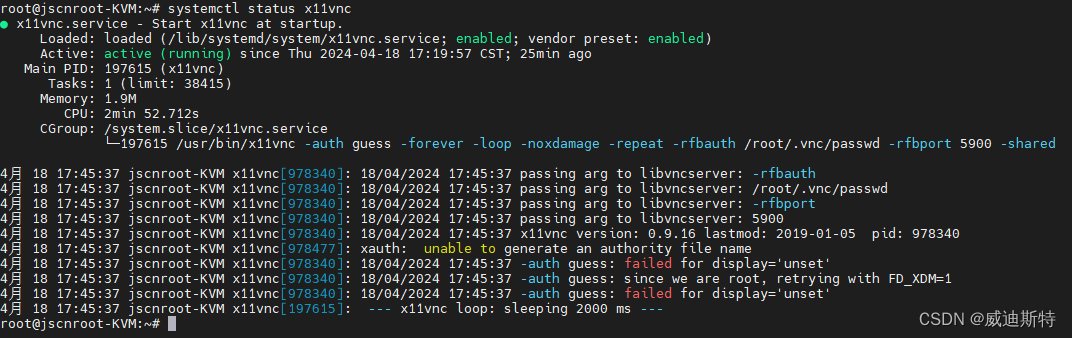

        启动x11vnc.service进程失败，出现如下错误：



（三）成功的方法

1、连接方法

        在输入密码的界面发现设置按钮，有两个选项：

Ubuntu

Ubuntu on Xorg

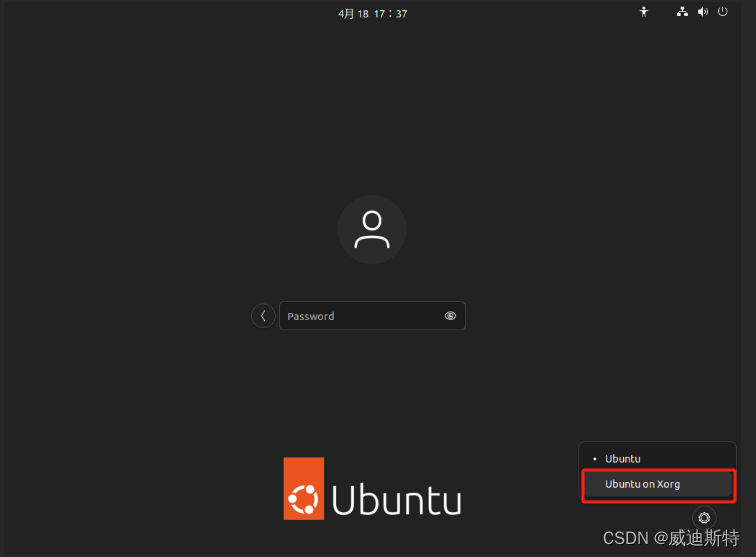

        选择Ubuntu on Xorg，如下图

        成功进入ubuntu界面

2、结果

成功登录到图形化界面，如下操作：

（1）打开firefox，成功运行；

（2）输入网络摄像机的iP地址，能够进入设备的管理页面；

（3）配置平台参数，正常  。

问题得到解决！

---
