应急指挥应用中融合通信系统的解决方案（三）

 一、概述

1.1 背景描述

         详细请参考《应急指挥融合通信系统解决方案（一）》

1.2 现状分析

        详细请参考《应急指挥融合通信系统解决方案（一）》

1.3 需求分析

        详细请参考《应急指挥融合通信系统解决方案（一）》

二、总体设计

2.1 设计目标

         详细请参考《应急指挥融合通信系统解决方案（一）》

2.2 方案架构设计

         详细请参考《应急指挥融合通信系统解决方案（一）》

2.3 系统组网设计

         详细请参考《应急指挥融合通信系统解决方案（一）》

三、系统设计

3.1功能描述

       详细请参考《应急指挥融合通信系统解决方案（二）》

3.2智慧应急调度系统

       详细请参考《应急指挥融合通信系统解决方案（二）》

3.3视频会议系统

       详细请参考《应急指挥融合通信系统解决方案（二）》

3.4融合通信中的视频监控网关

3.4.1概述

3.4.1.1组成结构

（1）硬件方面，通常包含处理器、存储单元、网络接口、视频接口等。处理器负责数据处理和协议转换等工作，存储单元用于临时存储数据等，网络接口实现与通信网络的连接，视频接口则用于连接监控设备。

（2）软件层面，有操作系统、协议转换软件、视频处理软件、管理软件等。操作系统为设备提供运行平台，协议转换软件实现不同协议间的转换，视频处理软件负责编码、解码等操作，管理软件用于对网关进行配置、监控和管理。

3.4.1.2定义和功能概括

（1）视频监控网关是融合通信系统中连接监控设备与通信网络的关键设备，它如同一个桥梁，使不同协议、不同类型的监控设备能接入到统一的通信网络中，实现视频数据的传输、管理与共享。

（2）协议转换是其核心功能之一，能将监控设备的私有协议或标准协议如 H.264、H.265 等转换为网络可识别的通用协议，确保视频数据在网络中顺畅传输。

（3）网关还具备数据处理能力，可对视频数据进行编码、解码、压缩、存储等操作，在保证质量的前提下，优化数据传输效率，减少网络带宽占用。同时，能对视频流进行管理，如根据网络状况动态调整视频帧率、分辨率等参数。

3.4.1.3典型应用

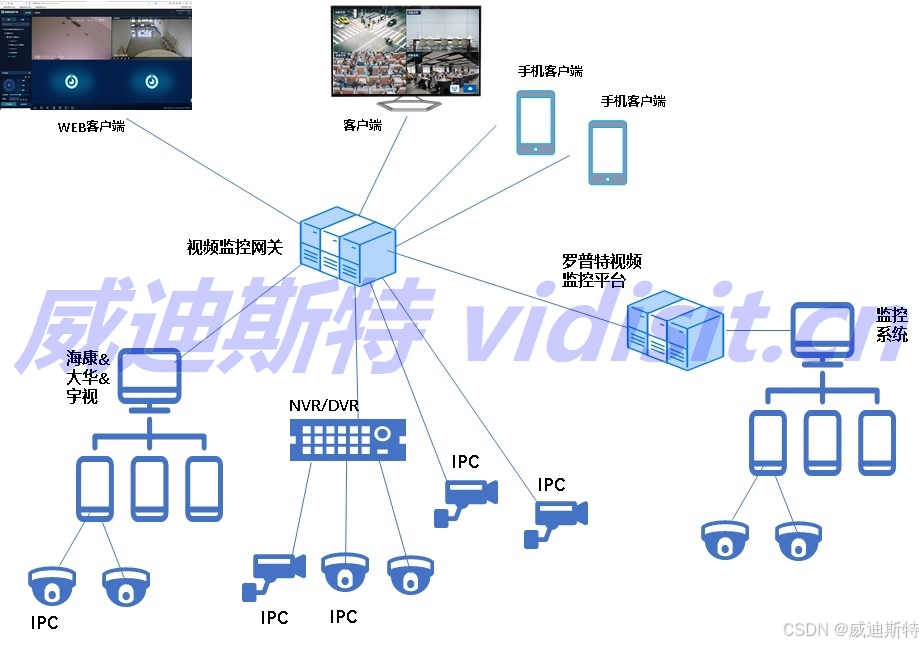

        系统中的监控网关能够实现接入不同厂家的监控汇聚平台、外围设备、第三方平台等等；支持国际和国内的一些标准对接协议，包括Onvif协议、GB/T28181协议、eHome/ISUP协议等等。可以通过这些协议，接入IPC、DVR/DVS/NVR等设备，以及一些平台设备包括海康、大华、宇视、罗普特、松下、科达等平台，也能够通过SDK、私有协议接入第三方平台，如下图所示：

​

3.4.2必要功能描述

融合通信的视频监控网关必须可以通过各种方式，实现国标28181设备和其他类型的接入，下面所示是其中一款监控网关的相关操作选项可供各位参考：

3.4.2.1国标设备接入

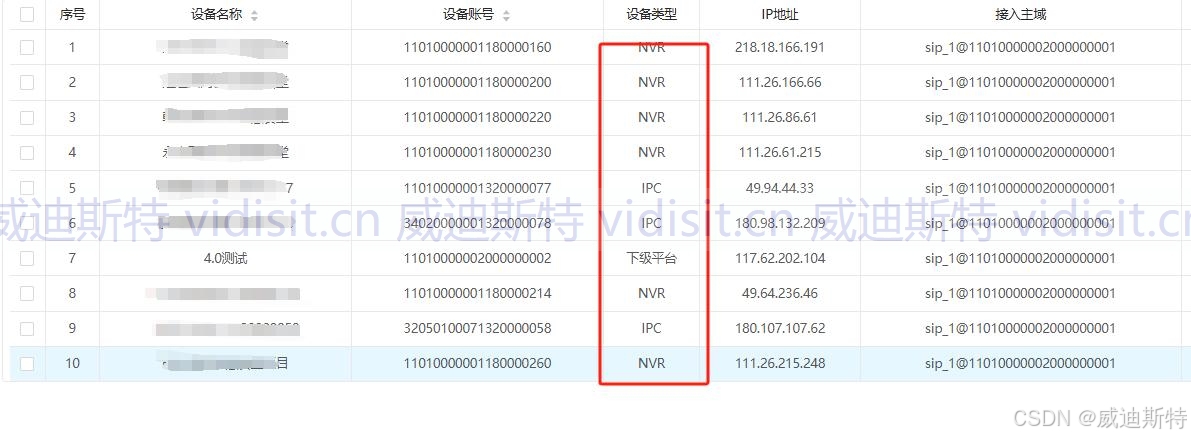

 1）进入网关的管理端，找到其中的“外部设备管理”菜单，可以进入下图所示的菜单，该菜单记录的设备可以是IPC，也可以是NVR，也可以是DVR，下级平台也是可选的；这些设备类型虽然不同，但通过其中严格的记录和管理流程，可以实现菜单中不同型号设备的记录，下图所示就是录入设备的类型五花八门的证明。

​

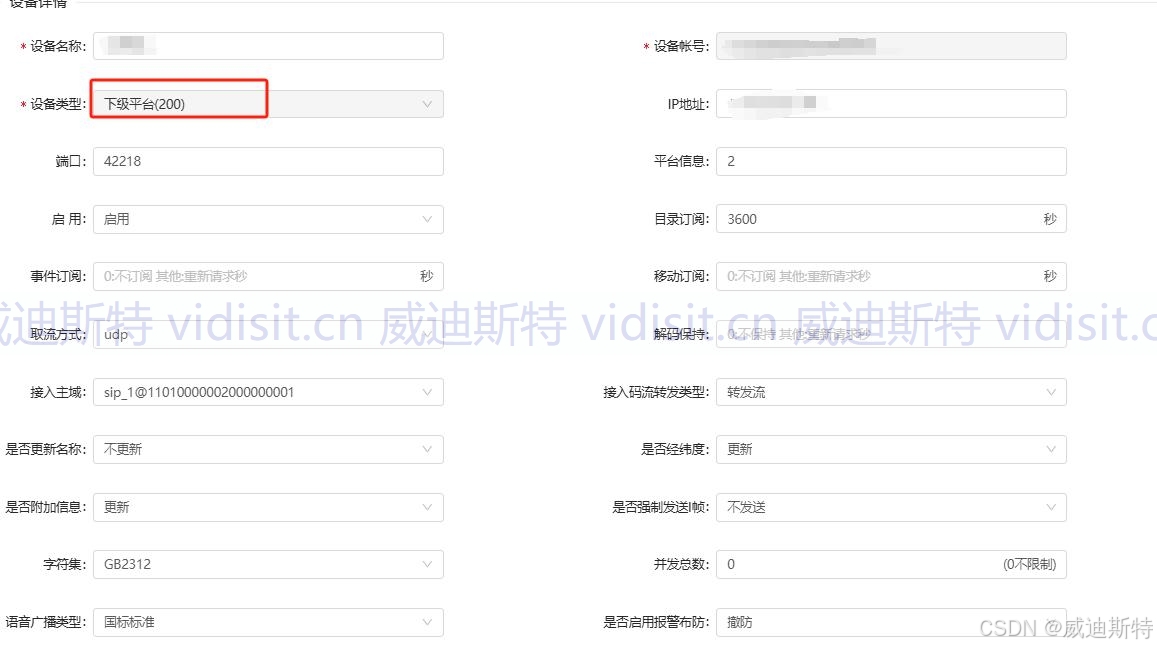

2）如果想要在记录设备时候，确认设备类型是什么，需要点击“添加设备”，需要能快捷选择相对应的类型，避免人工填写可能导致的错误，下图所示充分正面该设备能灵活决定并选择对应类型，避免信息错误导致无法对接。

​

3.4.2.2 设备型号管理

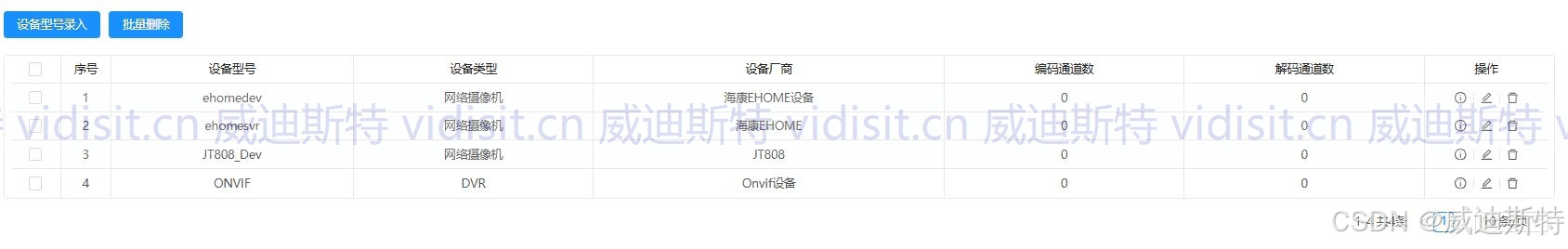

（1）在接入非国标设施时候，非国标协议除了onvif这类通用国际标准协议外，大多数都是各个厂家的私有协议，这些私有协议只能对接到对应的设备中；而这对监控网关来说，如果没有对应功能能支持这些私有协议，则无法快速便捷地实现对接，下面所示就是特定网关为解决该问题所做的功能菜单。

（2）这些已有的型号都是通过上图左上角的“设备型号录入”实现记录的；其实还有很多私有协议，需要通过该功能键才可以实现录入，如绕开这一步，则类似于开关没有开启，无法形成通路就无法对接该协议设备；其中新型号录入的最关键点则是下图中标记框所示位置的选择：

3.4.2.3 onvif维护

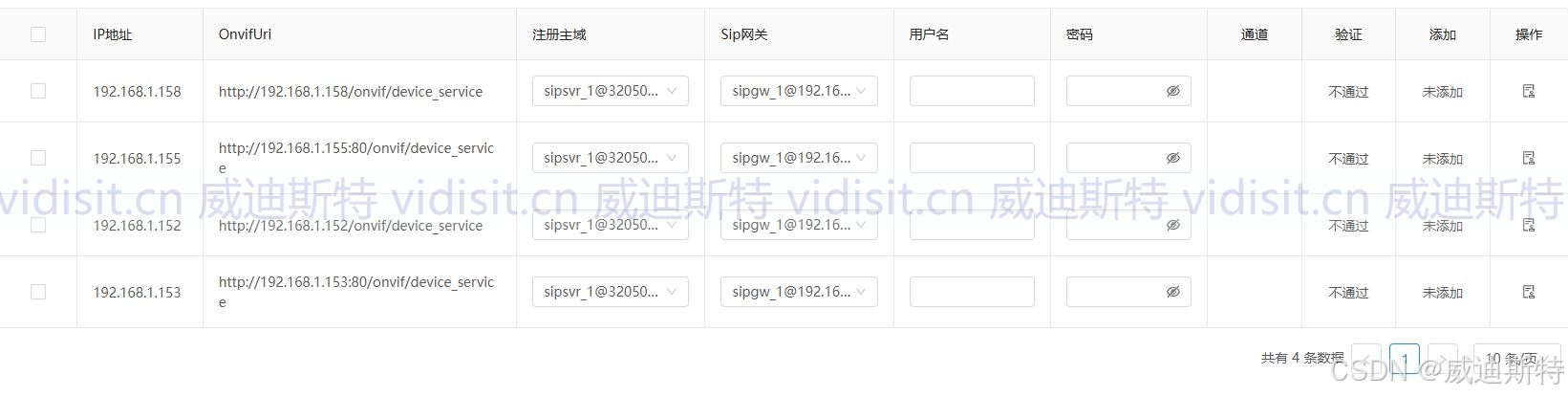

onvif虽然也是非国标协议的其中一种，但它是国际通用的协议；大多数监控设备都支持此协议，但对于监控网关来说，接入并非难事，但是如何能快速便捷实现接入和管理，这点必须要极好的设计才能实现，下面图片会展示某网关通过对应功能实现onvif设备的便捷添加和管理。

3.4.2.4资源树管理

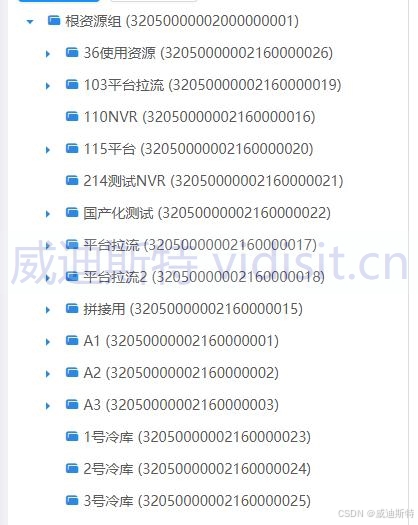

（1）监控设备接入网关后，都会有各自的通道；如果直接把这些通道分配到很多账户，会出现几个问题：一是通道无法确定分配是否正确，二是通道数量多了管理很混乱；这问题需要通过科学的管理方式去避免，下面所示的图片就是监控网关针对此类问题做的修正。

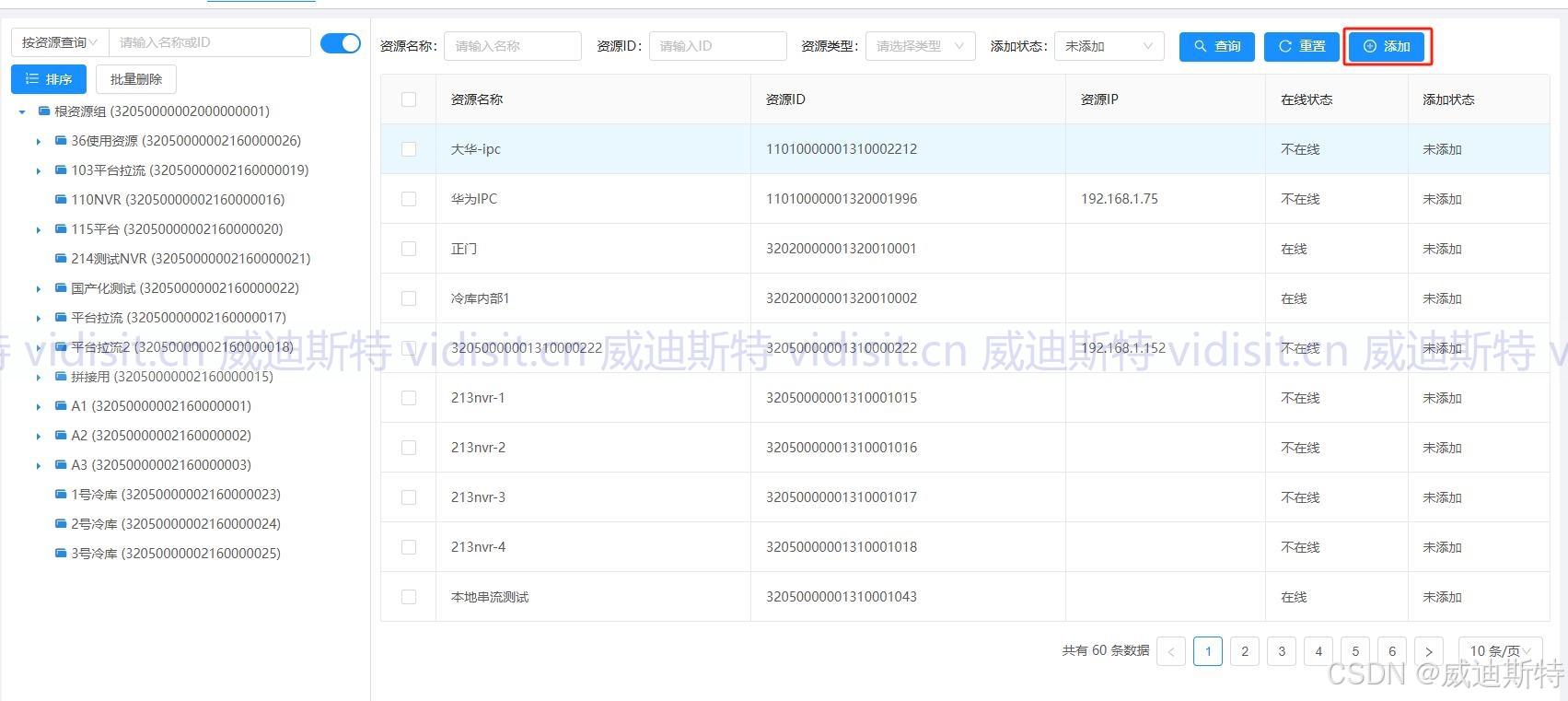

而其中左侧是资源组的列表，右侧则是尚没有分配到资源组的通道的列表；在该网关中勾选资源组和添加键实现通道绑定，下图所示则是展示。

3.5存储系统

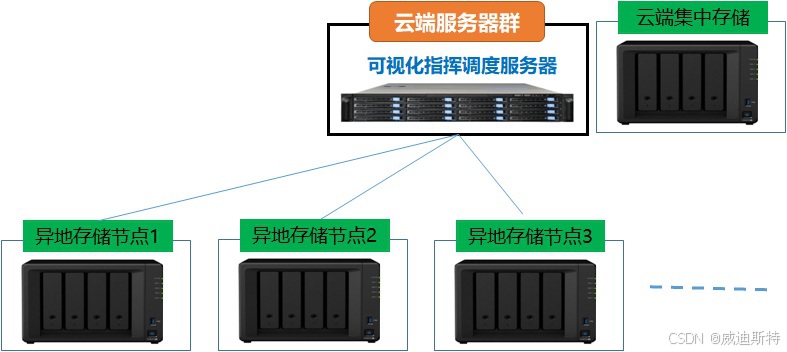

        系统支持多种录音录像方式，系统支持单呼、会议和对讲录音。同时系统还支持音视频文件上传，包括云端集中存储和异地存储两种方式

        录制后，录音文件保存到调度机服务器上，通过调度机WEB管理页面可调阅、下载。

        调度台本地录制后，录制文件保存到调度台本地。

​

<未完待续...........>

---
