通用技术三视图

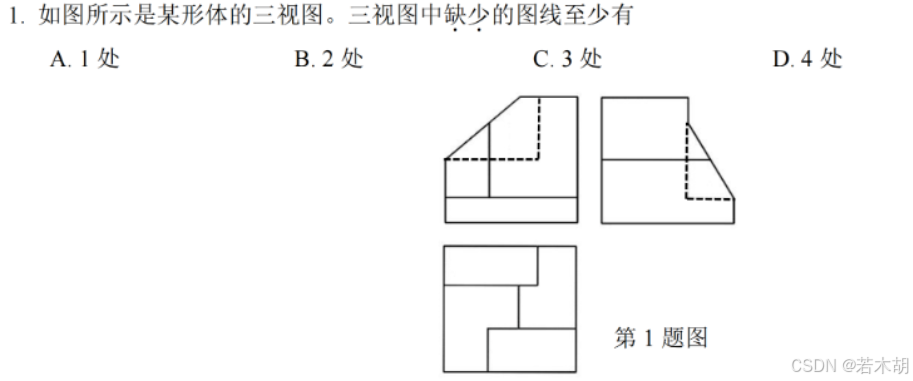

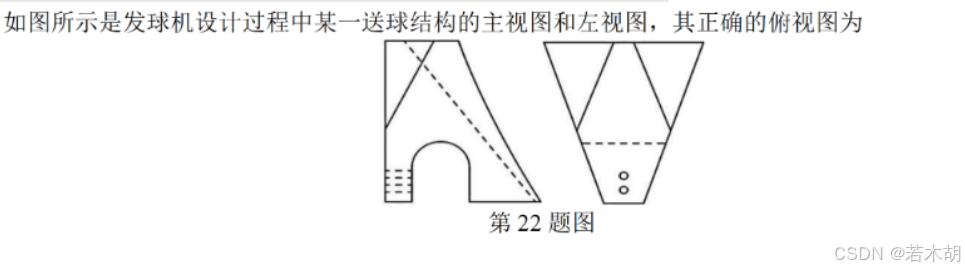

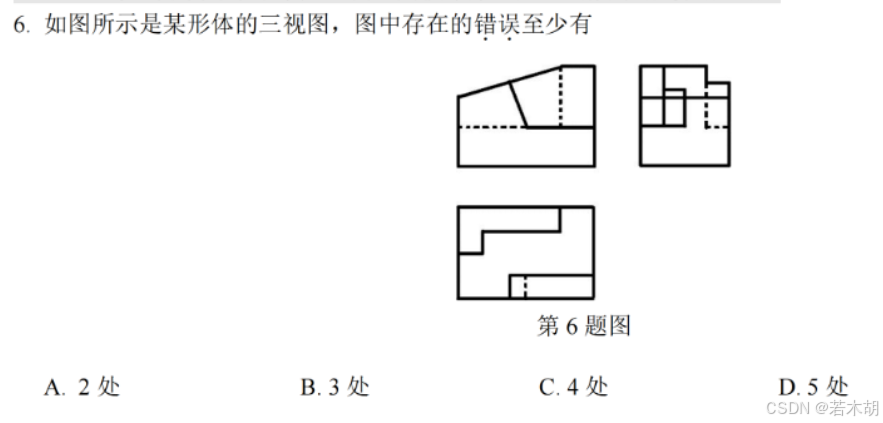

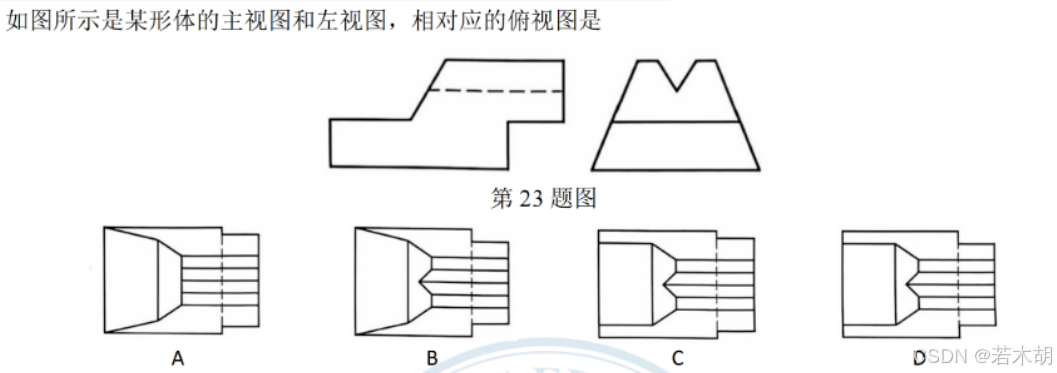

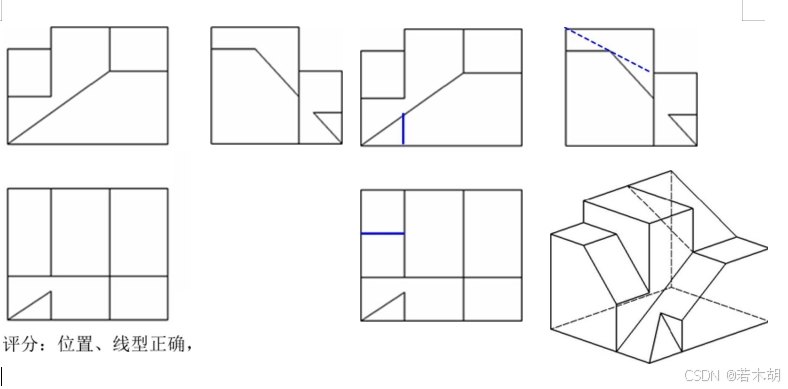

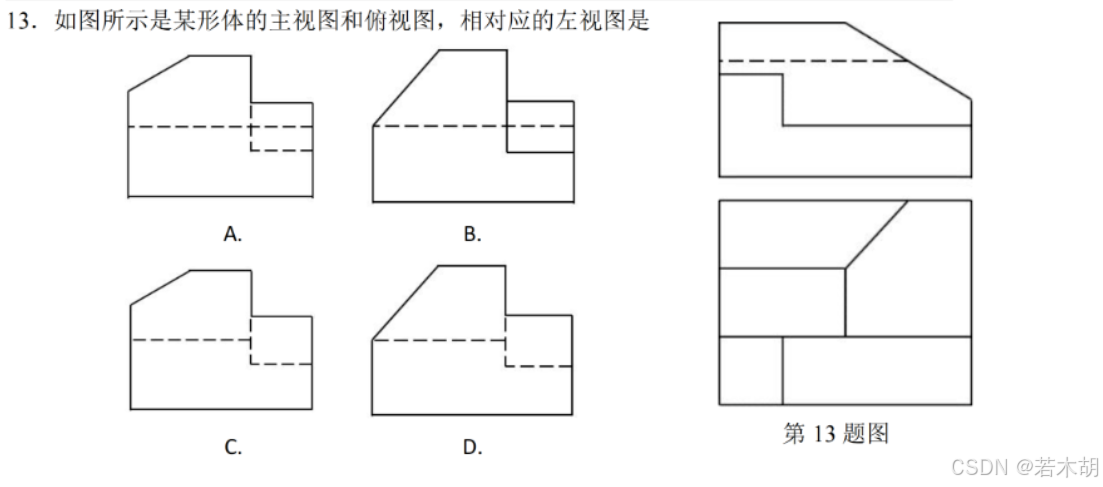

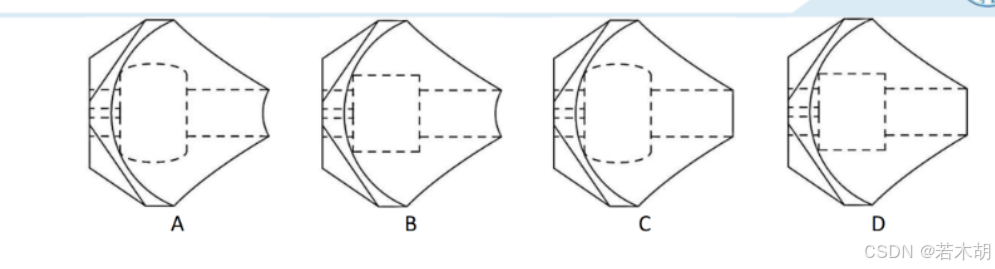

通用技术三视图案例

三视图绘制的基本原则

1. 投影关系

   • 长对正：主视图与俯视图在长度方向上应对齐。
   • 高平齐：主视图与左视图在高度方向上应对齐。
   • 宽相等：俯视图与左视图在宽度方向上应保持一致。

2. 视图选择与布局

   • 主视图：选择最能反映物体主要形状特征的视图作为主视图（通常为正面）。
   • 视图位置：
     • 主视图位于图纸左上方；
     • 俯视图在主视图正下方；
     • 左视图在主视图正右方。

3. 线条规范

   • 可见轮廓线：用粗实线表示。
   • 不可见轮廓线：用虚线表示。
   • 对称中心线/轴线：用点划线表示。

4. 尺寸标注

   • 清晰性：尺寸标注在视图外围，避免交叉或遮挡。
   • 完整性：标注所有必要尺寸，避免重复标注。
   • 方向性：尺寸线与被标注线段平行，箭头指向清晰。

总结：三视图的核心是通过正投影关系完整、清晰地表达物体形状与结构，同时遵循“长对正、高平齐、宽相等”的投影规则，结合规范的线条和尺寸标注，确保图纸的准确性与可读性。
说明
题无序
