浅谈图像传感器中的SS ADC

来源：易百纳技术社区

本文主要介绍手机用图像传感器中的SS-ADC技术（single-slope analog-to-digital converter，单斜率模数转换器）。

ADC基本功能介绍

ADC的作用顾名思义--将模拟信号转换为数字信号。

对图像传感器而言，入射光子在photo diode中发生光电转换,成为模拟电信号，模拟信号再经ADC转换为数字信号输出。

图1是cmos image sensor(以下简称CIS)的基本架构图。Pixel array产生的模拟信号串行通过ADC转换为数字信号输出。并且每一列pixel都会共享一个ADC。

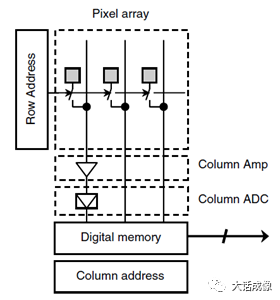

图1column parallel ADC CIS 基本架构

从实现方法而言,ADC有多种类型:逐次逼近型、积分型、压频变换型、∑-Δ型ADC,等。

SS-A
