前言

记录自己学习PD协议开发项目的过程，不作为教学，只是以后自己可以翻翻复习复习，第一次写可能不是很清晰。写这文章自己理解的比较多，不是很专业。2024/11/8

一、PD协议常用名词

1.DFP：Downstream Facing Port。是下行端口，通常这种端口在Host上或者在USB的Hub上
2.UFP：Upstream Facing Port。是上行端口，通常这种端口在device上或者连接host的hub上
3.DRP: 双角色端口
4.Source:通常指电源提供端，如电源适配器。
5.Sink:通常指电源消耗端，如手机、平板。
6.E-Marker(electronic marker):电子标记，一般存在于Type-ctoType-c的线缆中。
7.CC(Configuration Channel):配置通道，用于识别、控制等。
8.BMC(Biphase Mark Coding):双相位标识编码，通过CC 通信。
9.DFP(Downstream Facing Port):下行端□，即为 HOST 或者 HU B下行端
10.UFP(Upstream Facing Port):上行端□ 即为 Device 或者 HUB 的上行端囗。
11.DRD (Dual-Role Data):能作为 DFP/UFP。
12.DRP (Dual-Role Power):能做为 Sink/Sour ce.
13.SOP(Start of Packet Sequences):所有的 PD 传输流程
14.EOP(End of Packet):数据包结束标志

二、PD协议通信过程

1.硬件通信

简单来讲就是主从之间通过BMC编码规则实现通信（这个不用多去了解一般硬件层都给你做好了）

2.握手过程

正常通信过程：

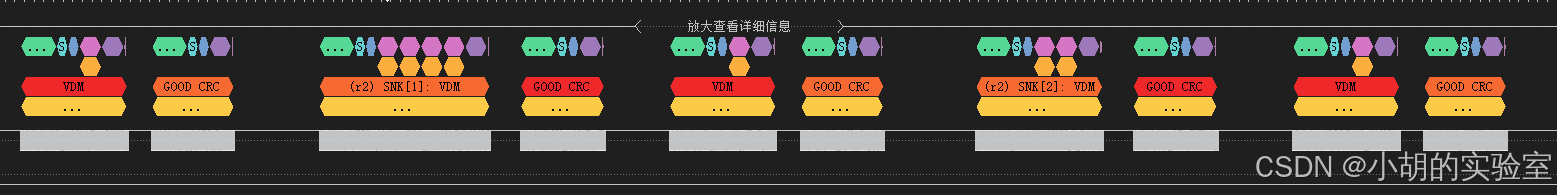

整个PD协议通信的过程需要注意的是，发送数据（无论是供电端还是受电端）后接收到会回复一个GOOD CRC ，如果协议交互没问题，就到下一个环节，如果有问题会重新发送上一环节的报文或者发送NOT_SUPPORT（不支持）。

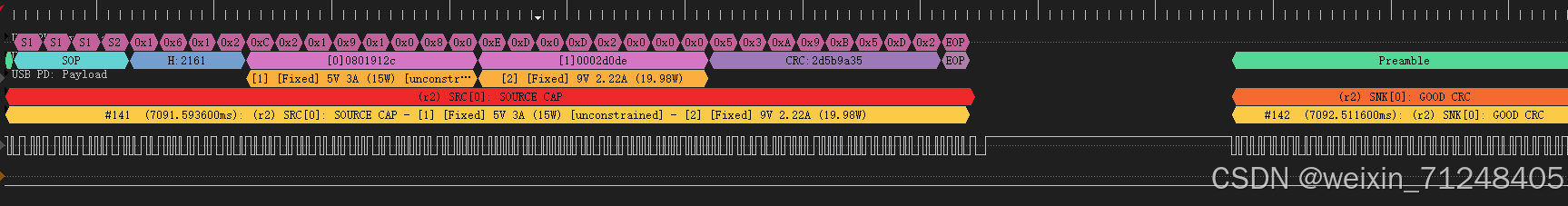

在cc线上会一直检测是否有设备接入，一旦有设备接入，就以电平跳变作为信号，此时供电端会发送SOURCE CAP(能力包)给设备如下图

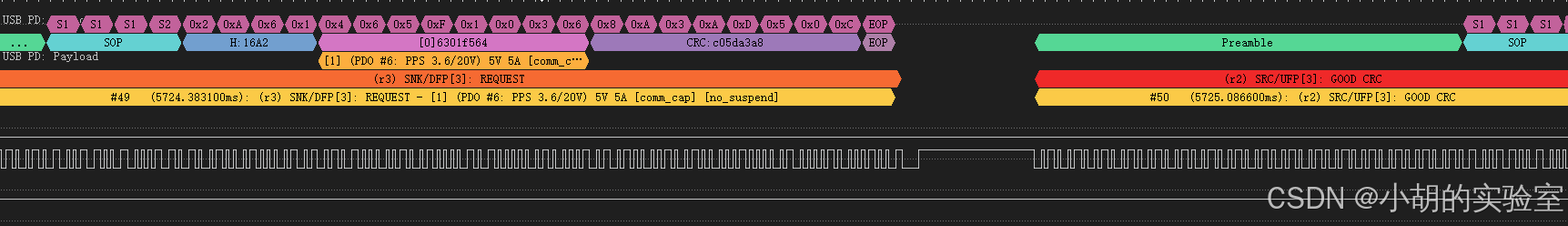

接着设备会按照自己电池的需求来选择已有的供电能力，REQUEST(请求供电)

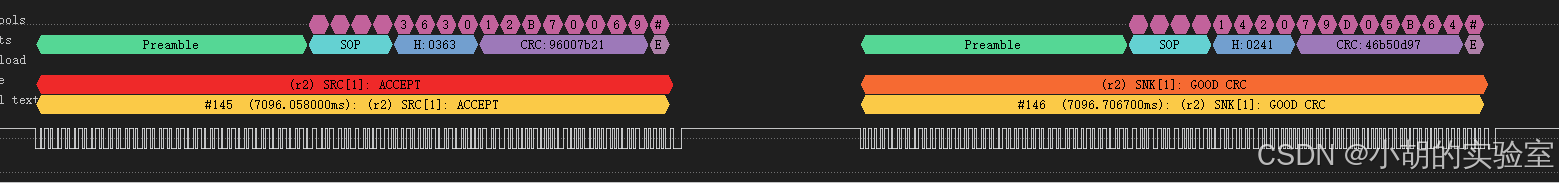

供电端收到需求后会查询是否在能力范围内如果是会回复ACCEPT表示允许正常供电

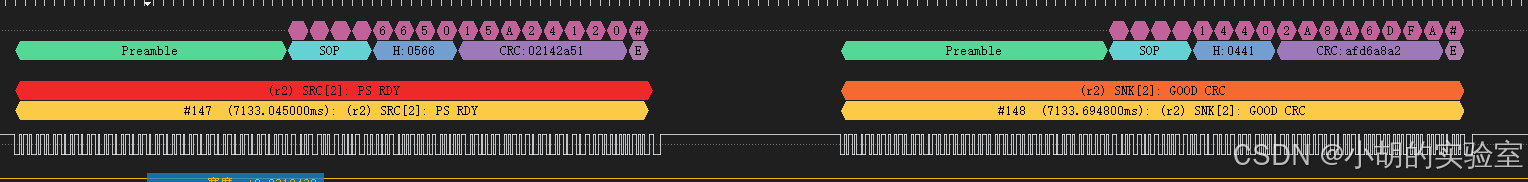

在供电端回复完ACCEPT后会打开VBUS给设备供电，并在供电稳定后会发送PS RDY来告知设备供电稳定

三、PD协议申请调压
