软件工程导论-机票预订系统

这篇文章是一个关于机票预定系统的实验。废话不多说直接开始！！！

这里是机票预订系统的业务流程：

航空公司操作员录入航班信息并对其维护，可以查询和统计旅客信息、订单信息及航班信息。旅客首次进入系统需要注册，在此系统中订票、取票和退票，系统对订票、取票和退票信息进行审核，旅客接收订票成功通知、取票和退票成功通知。系统时钟在旅客行程当日发送行程通知，提醒旅客预订航班的起飞时间，以免旅客忘记行程。旅客还可以查询航班信息，查询和修改个人基本信息，查询个人订单。

另外，航空公司操作员在旅客已取票情况下，可以在期限范围内为旅客完成退票，操作流程和旅客退票流程基本相同。

直接实验结果上图

一、功能建模

大致的业务流程图

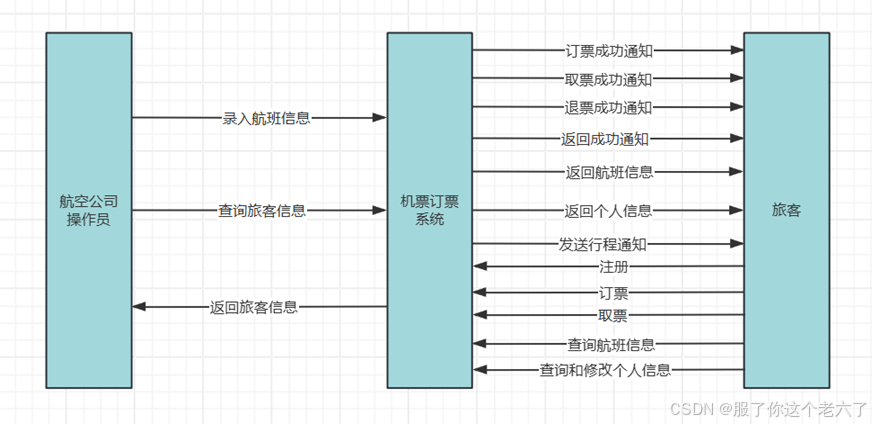

顶层数据流图，这个图的有点急，数据流文字有点没有对上，不过大致方向是对的。

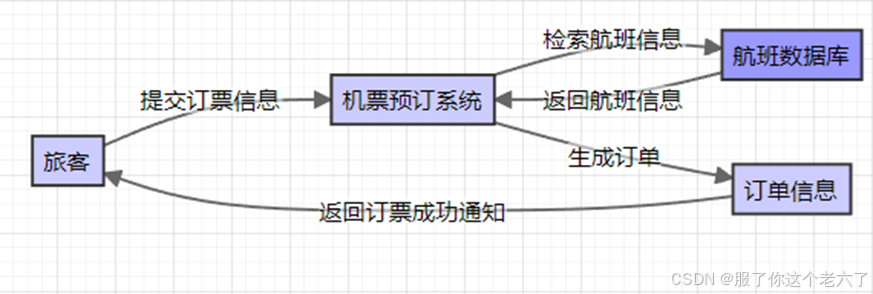

一层数据流图：

二层数据流图：

E-R图，这个可能有点出入

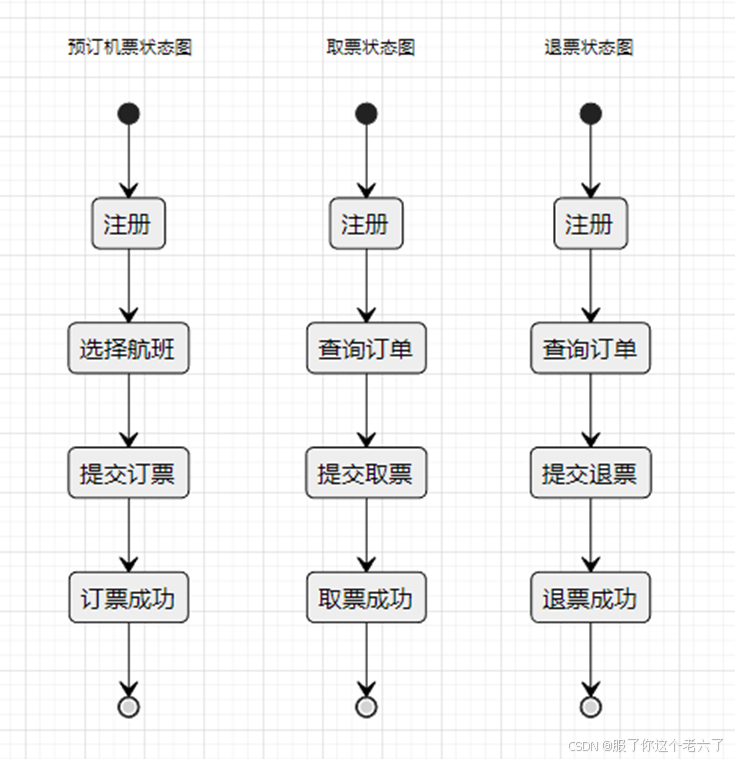

状态转换图：

二、概要设计

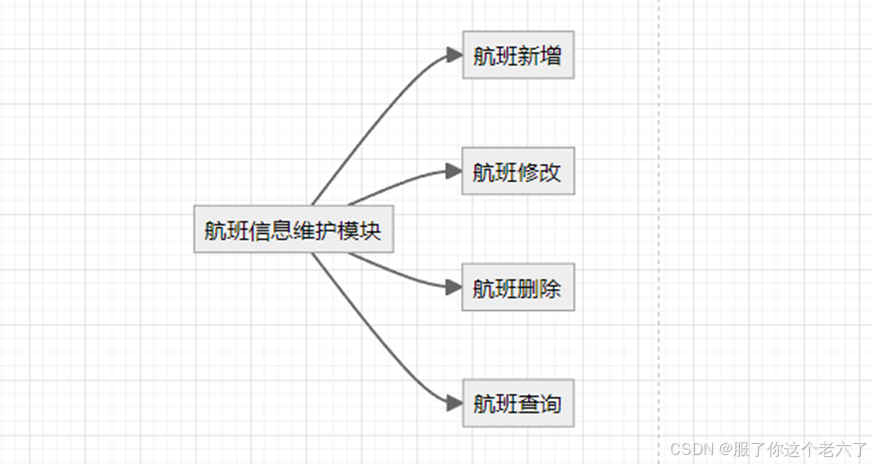

航班信息维护模块分解

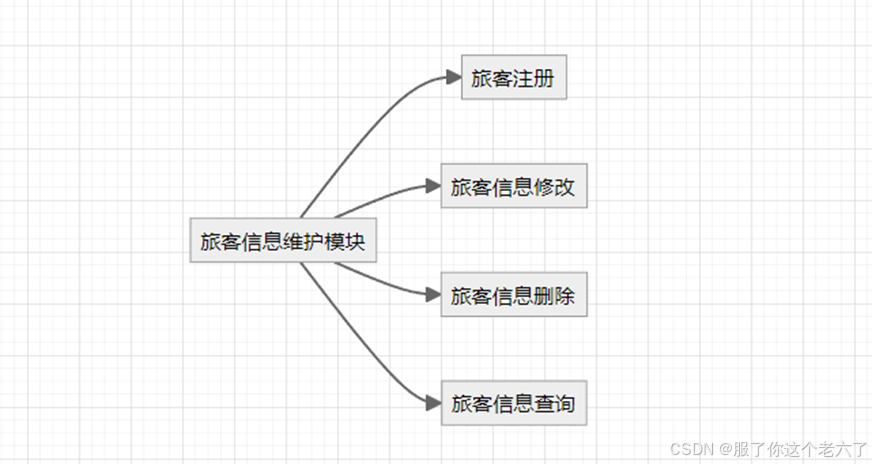

旅客信息维护模块分解

订票模块分解

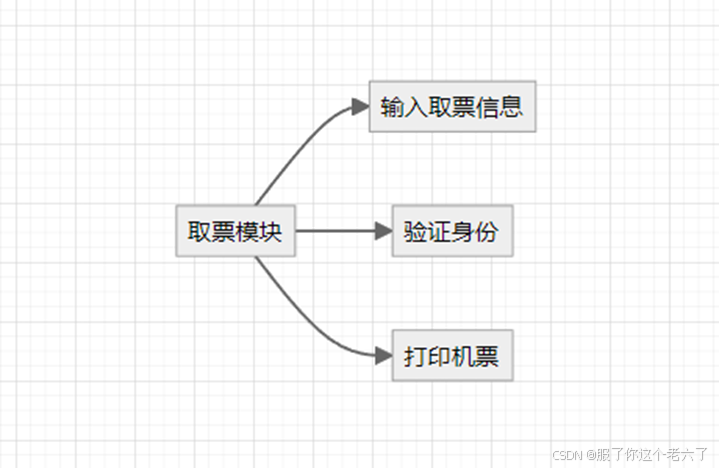

取票模块分解

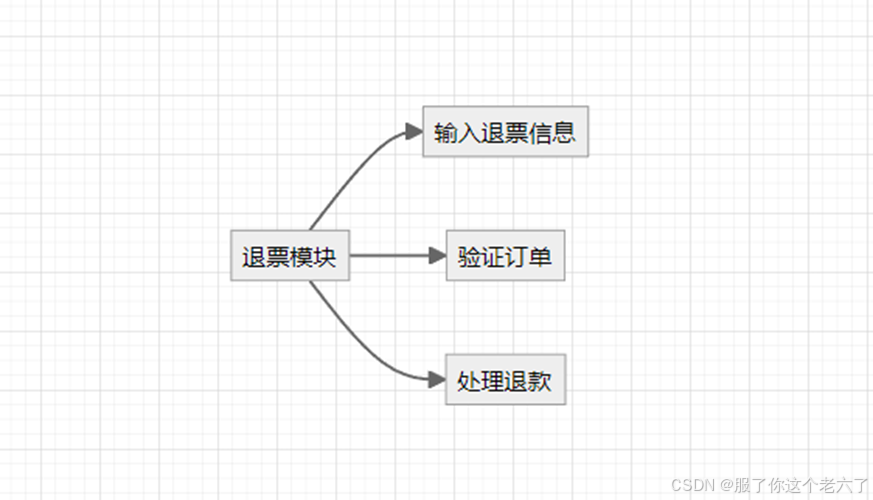

退票模块分解

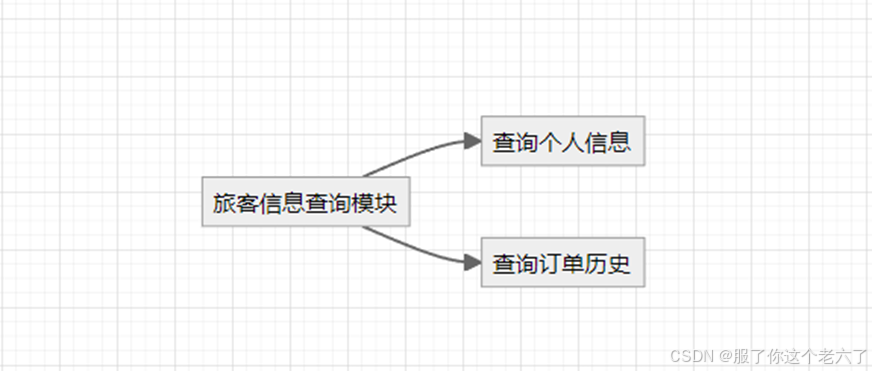

旅客信息查询模块分解

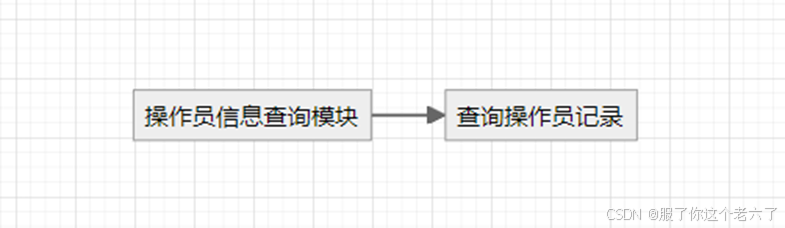

操作员信息查询模块分解

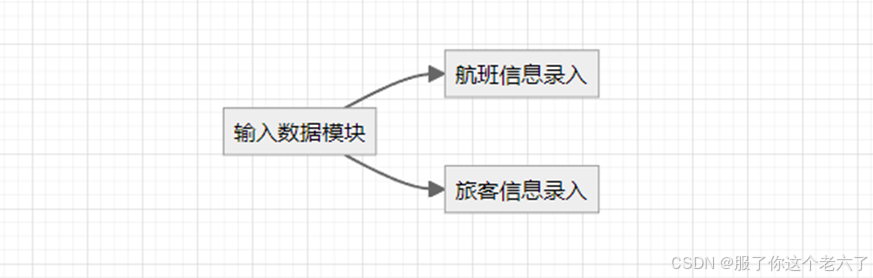

输入数据模块的分解

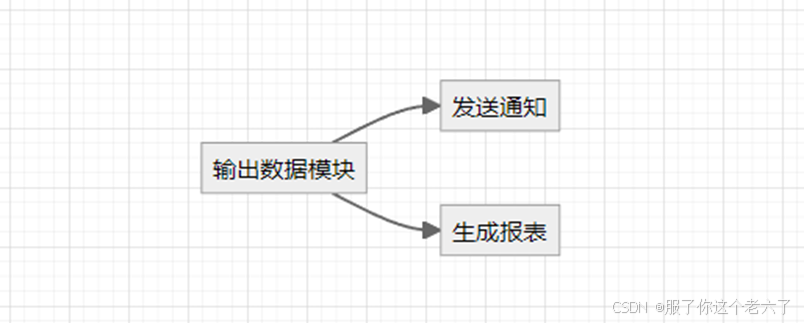

输出数据模块的分解

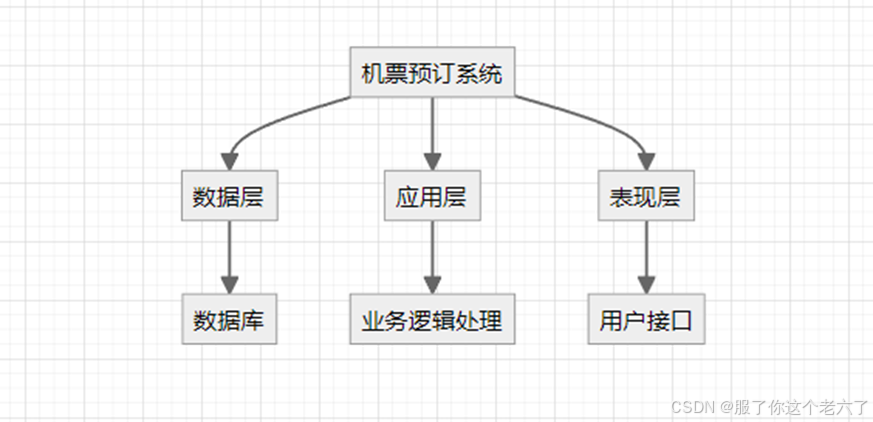

体系结构图

暂时就写这么多吧！后面本来应该加上一些流程图之类的，但是感觉没有什么必要就打算偷个懒。关于流程图里面的环形复杂度计算，环形复杂度V（G）=E-N+2P，E是流图中边的条数，N是结点数，P是图中的连通分量的数量，通常P是等于1。
