android11调试4g模块EC200M-CN详解

目录

一、Linux USB架构

二、内核配置

A.相关配置文件：

B.驱动配置

1.dts配置

2.添加pid/vid

3.使用USBNET驱动

3.修改内核配置

4.添加零包机制

5.添加Reset-resume机制

6.驱动qmi_wwan

C.常见问题和内核log

1.如何检查设备中是否存在 USB 驱动

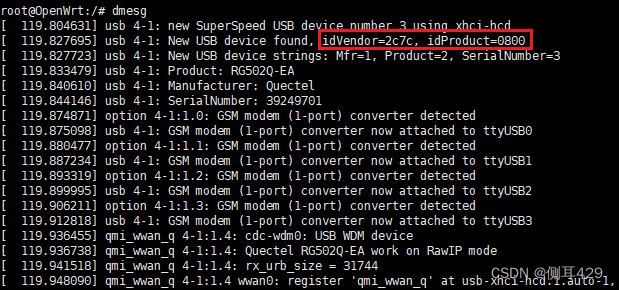

2.如何检查模块与对应的 USB 驱动程序是否正常工作

三、上层配置

A.添加RIL

B.进入device/rockchip/common目录

四、验证

五、日志抓取

---

---

一、Linux USB架构

        USB 是一种分层总线结构。 USB 设备与主机之间的数据传输由 USB 控制器控制。 Linux USB 驱动程序架构如下图所示。 Linux USB 主机驱动包括三部分： USB 主机控制器驱动、 USB 核心和 USB 设备驱动。

        USB 主机控制器驱动在分层结构的最底层，直接与硬件交互。 USB 核心是整个 USB 主机驱动的核心，用于管理 USB 总线、 USB 总线设备和 USB 总线带宽；它为 USB 设备驱动程序提供接口，应用程序可以通过这些接口访问 USB 系统文件。

USB 设备驱动程序与应用程序交互并提供用于访问特定 USB 设备的接口。

        其实这一部分的讲析，在你调试的4g模块文档中也有，在此，不再作过多描述。

以下是我配置4g的原理图：

二、内核配置

A.相关配置文件：

dts文件

configs/rockchip_defconfig

option.c

usb_wwan.c

qmi_wwan_q.c

B.驱动配置

1.dts配置

rk_modem: rk-modem {
                compatible="4g-modem-platdata";
                4G,vbat-gpio = <&gpio0 RK_PB7 GPIO_ACTIVE_HIGH>; //4g_en
                4G,power-gpio = <&gpio3 RK_PC7 GPIO_ACTIVE_LOW>; //4g_disabled
                4G,reset-gpio = <&gpio3 RK_PC6 GPIO_ACTIVE_HIGH>;//4g_rst
                pinctrl-0 = <&mobile_4g>;
                pinctrl-names = "default";
                status = "okay";
         };

其实这部分配置貌似不需要配置的很详细，只配置一个4g的供电就行了。这个compatible用到的驱动lte_rm310.c，这部分其实并没有按照驱动认真的跑，这个默认的源文件还是有问题的。

2.添加pid/vid

        为了识别模块，需将模块的 VID 和 PID 信息添加到[KERNEL]/drivers/usb/serial/option.c 文件中，对应的 VID 和 PID，如下所示：

static const struct usb_device_id option_ids[] = {
#if 1 //Added by Quectel
        { USB_DEVICE(0x2C7C, 0x0125) }, /* Quectel EC20 R2.0/EC20 R2.1/EC25/EG25-G/EM05 */
        { USB_DEVICE(0x2C7C, 0x0121) }, /* Quectel EC21/EG21-G */
        { USB_DEVICE(0x2C7C, 0x0191) }, /* Quectel EG91 */
        { USB_DEVICE(0x2C7C, 0x0195) }, /* Quectel EG95 */
        { USB_DEVICE(0x2C7C, 0x0306) }, /* Quectel EG06/EP06/EM06 */
        { USB_DEVICE(0x2C7C, 0x0512) }, /* Quectel EG12/EM12/EG18 */
        { USB_DEVICE(0x2C7C, 0x0296) }, /* Quectel BG96 */
        { USB_DEVICE(0x2C7C, 0x0700) }, /* Quectel BG95/BG77/BG600L-M3/BC69 */
        { USB_DEVICE(0x2C7C, 0x0435) }, /* Quectel AG35 */
        { USB_DEVICE(0x2C7C, 0x0415) }, /* Quectel AG15 */
        { USB_DEVICE(0x2C7C, 0x0452) }, /* Quectel AG520R */
        { USB_DEVICE(0x2C7C, 0x0455) }, /* Quectel AG550R */
        { USB_DEVICE(0x2C7C, 0x0620) }, /* Quectel EG20 */
        { USB_DEVICE(0x2C7C, 0x0800) }, /* Quectel RG500Q/RM500Q/RG510Q/RM510Q */
        { USB_DEVICE(0x2C7C, 0x6002) }, // ec200s/ec200m/ec200n/ec600n/ec600m/ec800m/ec800n
        { USB_DEVICE(0x2C7C, 0x6005) }, // Quectel EC200A
 #endif

3.使用USBNET驱动

        前面第二点中配置使模块的所有 USB 接口均绑定 USB 转串口 option 驱动程序，导致 USBNet 驱动程序接口无法工作。用户可以添加以下语句来防止 USBNet 驱动程序接口绑定 USB 转串口 option 驱动程序。

        高于 2.6.30 的 Linux 内核版本，用户可以在[KERNEL]/drivers/usb/serial/option.c 文件中添加以下语句

static int option_probe(struct usb_serial *serial, const struct usb_device_id *id) {
    struct usb_wwan_intf_private *data;
    ……
#if 1 //Added by Quectel
    if (serial->dev->descriptor.idVendor == cpu_to_le16(0x2C7C)) {
        __u16 idProduct = le16_to_cpu(serial->dev->descriptor.idProduct);
        struct usb_interface_descriptor *intf = &serial->interface->cur_altsetting->desc;

        if (intf->bInterfaceClass != 0xFF || intf->bInterfaceSubClass == 0x42) {
            //ECM, RNDIS, NCM, MBIM, ACM, UAC, ADB
            return -ENODEV;
        }
        if ((idProduct&0xF000) == 0x0000) {
            //MDM interface 4 is QMI
            if (intf->bInterfaceNumber == 4 && intf->bNumEndpoints == 3
                && intf->bInterfaceSubClass == 0xFF &&
            intf->bInterfaceProtocol == 0xFF)
            return -ENODEV;
        }
    }
#endif
    /* Store device id so we can use it during attach. */
    usb_set_serial_data(serial, (void *)id);
    return 0;
}

3.修改内核配置

用户需启用以下配置项。


CONFIG_USB_SERIAL
CONFIG_USB_SERIAL_WWAN
CONFIG_USB_SERIAL_OPTION

4.添加零包机制

根据 USB 协议的要求，通过添加如下语句在 bulk-out 传输过程中添加处理零包的机制：

        高于 2.6.34 的 Linux 内核版本，需在[KERNEL]/drivers/usb/serial/usb_wwan.c 文件中添加以下语句

static struct urb *usb_wwan_setup_urb(struct usb_serial *serial, int endpoint,
                int dir, void *ctx, char *buf, int len,void (*callback) (struct urb *))
{
……
    usb_fill_bulk_urb(urb, serial->dev,
            usb_sndbulkpipe(serial->dev, endpoint) | dir,
            buf, len, callback, ctx);
    #if 1 //Added by Quectel for zero packet
    if (dir == USB_DIR_OUT) {
        struct usb_device_descriptor *desc = &serial->dev->descriptor;
        if (desc->idVendor == cpu_to_le16(0x2C7C))
            urb->transfer_flags |= URB_ZERO_PACKET;
    }
#endif
    return urb;
}
