STM32 SD卡操作专题讲解

SD卡简介

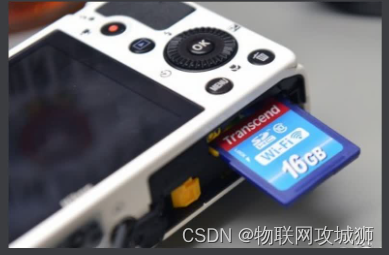

SD卡（Secure Digital Memory Card）即：安全数码卡，它是在MMC的基础上发展而来，是一种基于半导体快闪记忆器的新一代记忆设备，它被广泛地于便携式装置上使用，例如数码相机、个人数码助理(PDA)和多媒体播放器等。SD卡由日本松下、东芝及美国SanDisk公司于1999年8月共同开发研制。

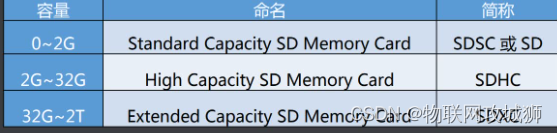

SD卡按容量分类，可以分为3类：SD卡、SDHC卡、SDXC卡，如下表所示：

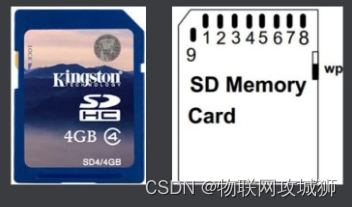

SD卡外形和接口图如下图所示：

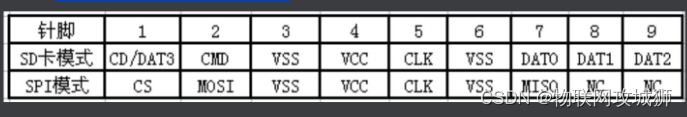

SD卡由9个引脚与外部通信，支持SPI和SDIO两种模式，不同模式下，SD卡引脚功能描述如下表所示：

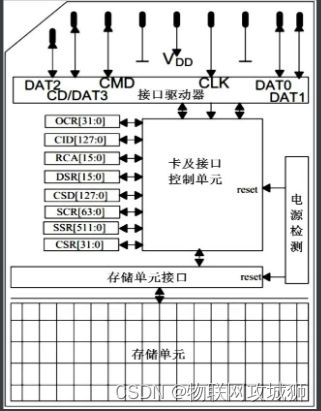

SD卡的物理结构

一张SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器5个部分

存储单元：是存储数据部件，存储单元通过存储单元接口与卡控制单元进行数据传输；

电源检测单元：保证SD卡工作在合适的电压下，如出现掉电或上状态时，它会使控制单元和存储单元接口复位；

卡及接口控制单元：控制SD卡的运行状态，它包括有8个寄存器；

接口驱动器：控制SD卡引脚的输入输出。

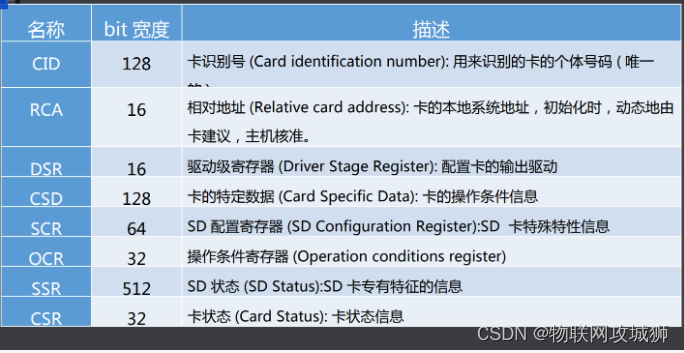

SD卡内部的寄存器

SD卡总共有8个寄存器，用于设定或表示SD卡信息。这些寄存器只能通过对应的命令访问，程序控制中只需要发送组合命令就可以实现SD卡的控制以及读写操作

STM32-SDIO接口简介

        SD卡(Secure Digital Memory Card)在我们生活
