1.WebServer功能设计

WebServer需要做什么

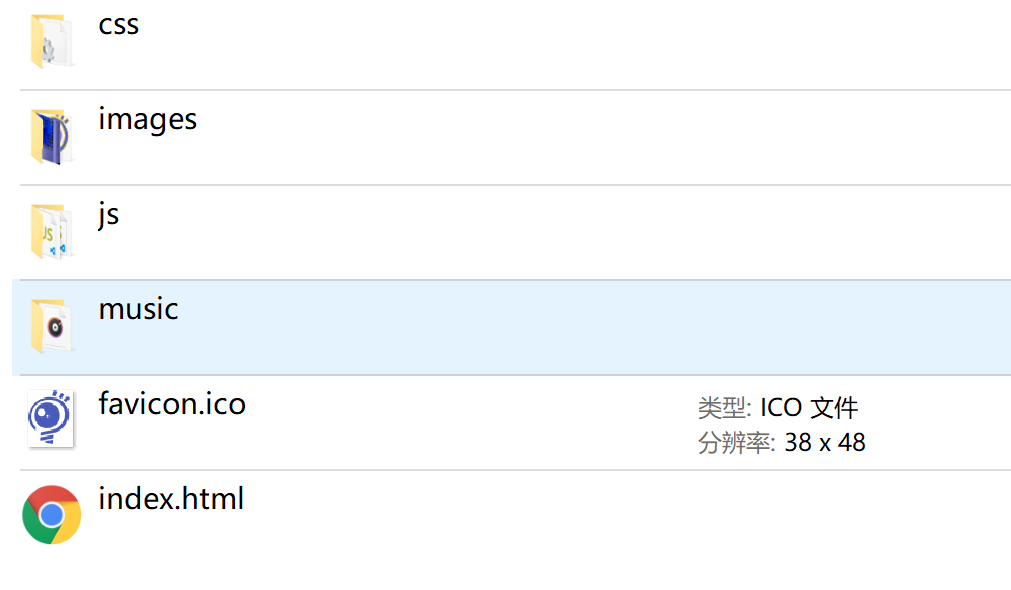

当用户访问网址(url)时，加载网页文件

image-20200518154047833

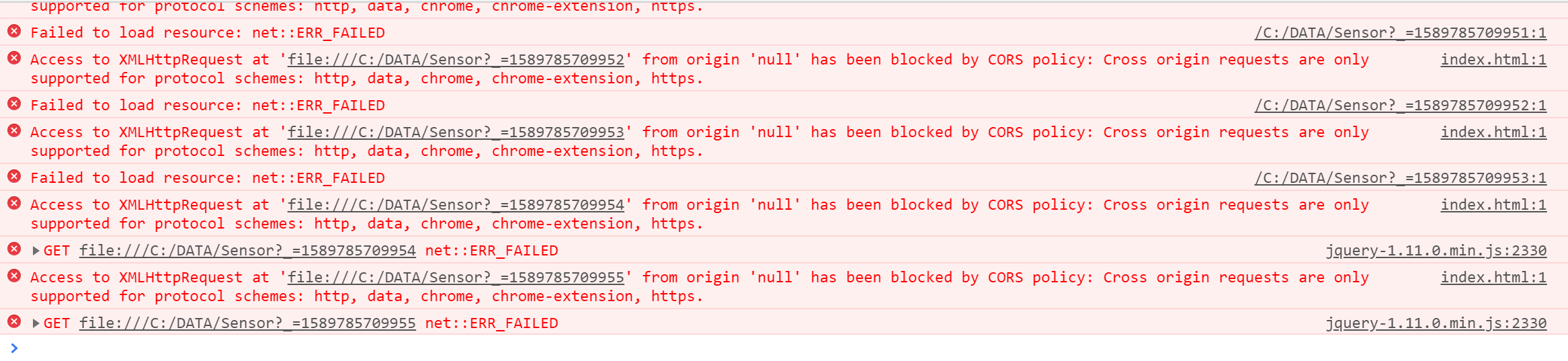

当用户点击控制按钮，传感器定时刷新与服务器进行交互

image-20200518154117908

EasyWebSvr工具介绍

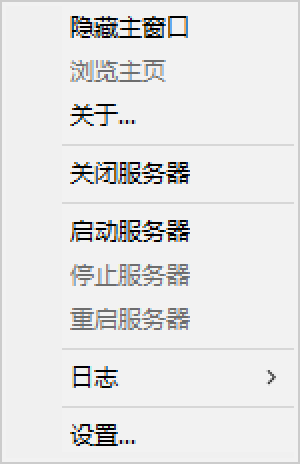

菜单界面

image-20200511164301534

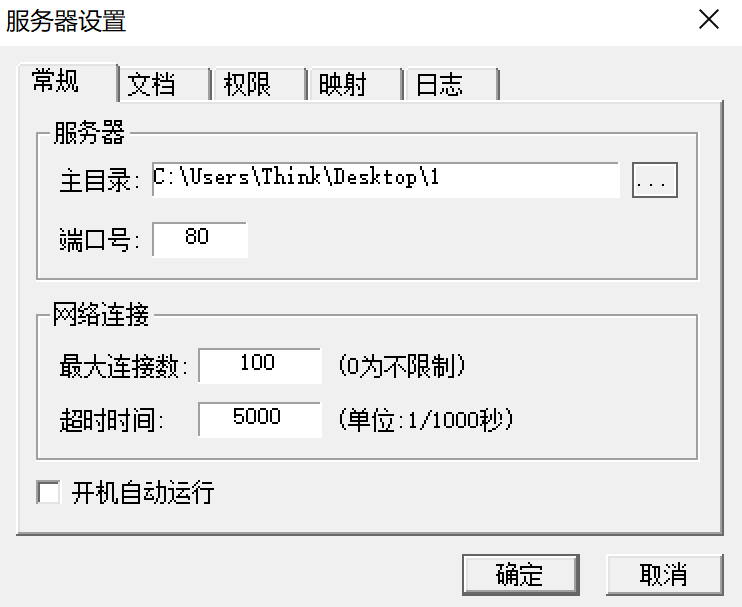

设置界面

image-20200511164216469

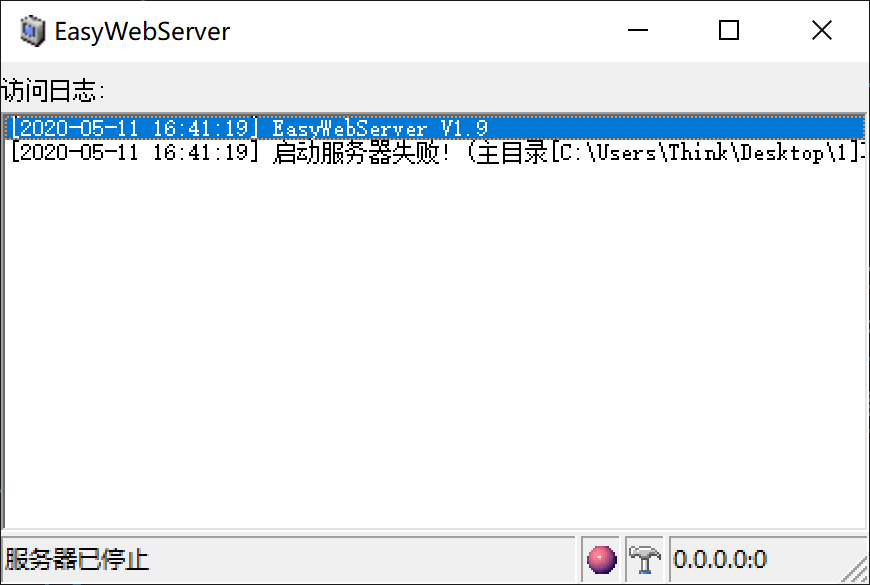

运行日志

image-20200511164336474

EasyWebSvr搭建Web服务器

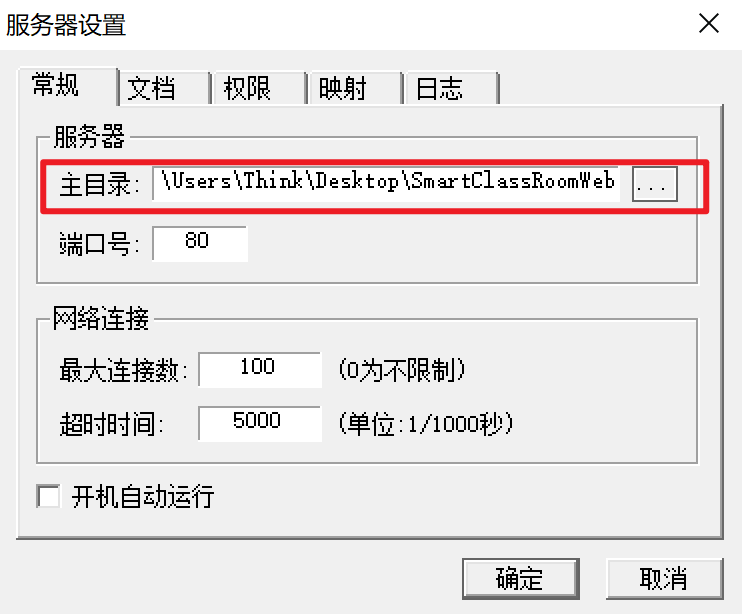

配置服务器主目录

image-20200511170309868

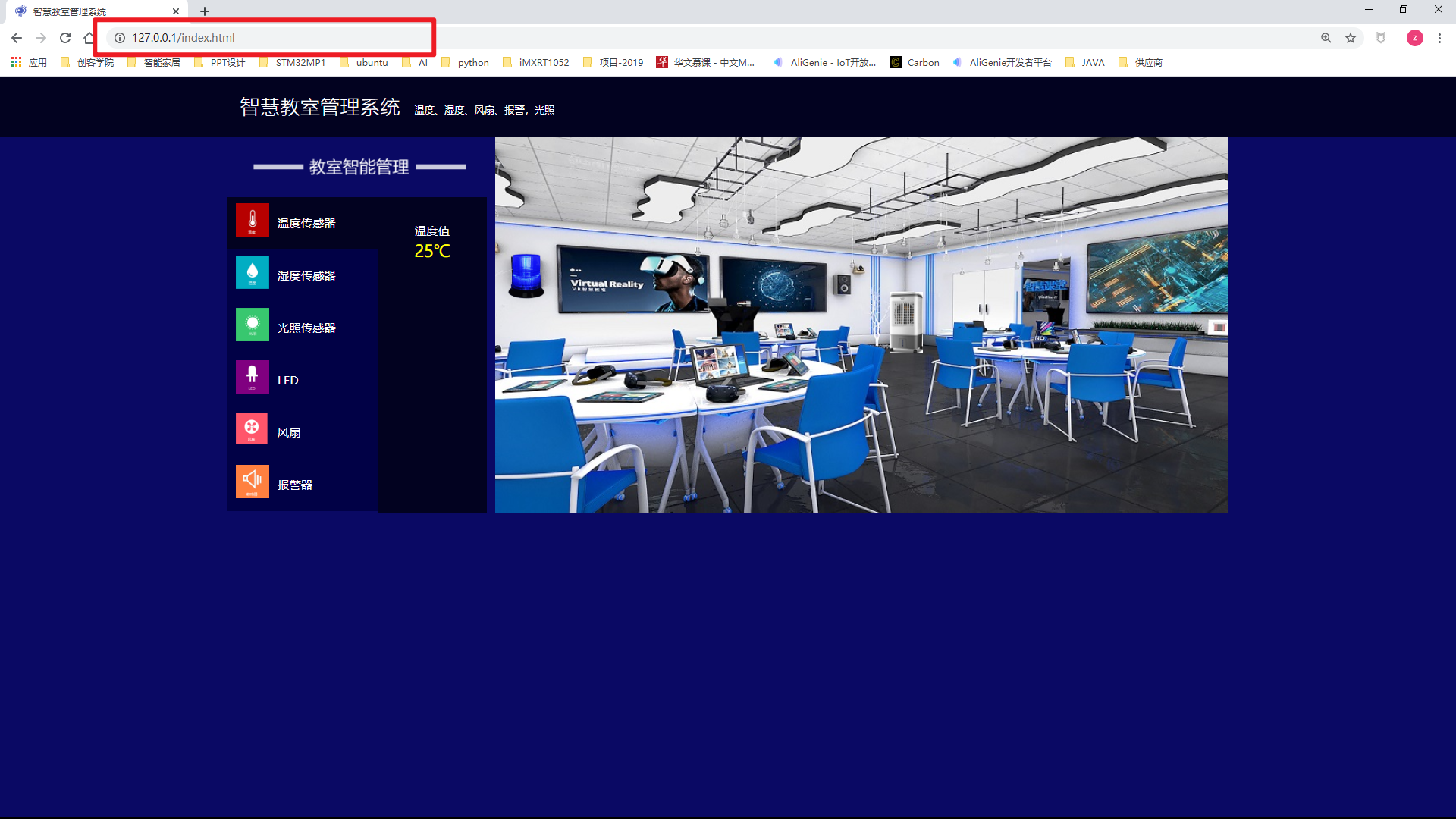

浏览器输入服务器地址

127.0.0.1/index.html

image-20200511170409943

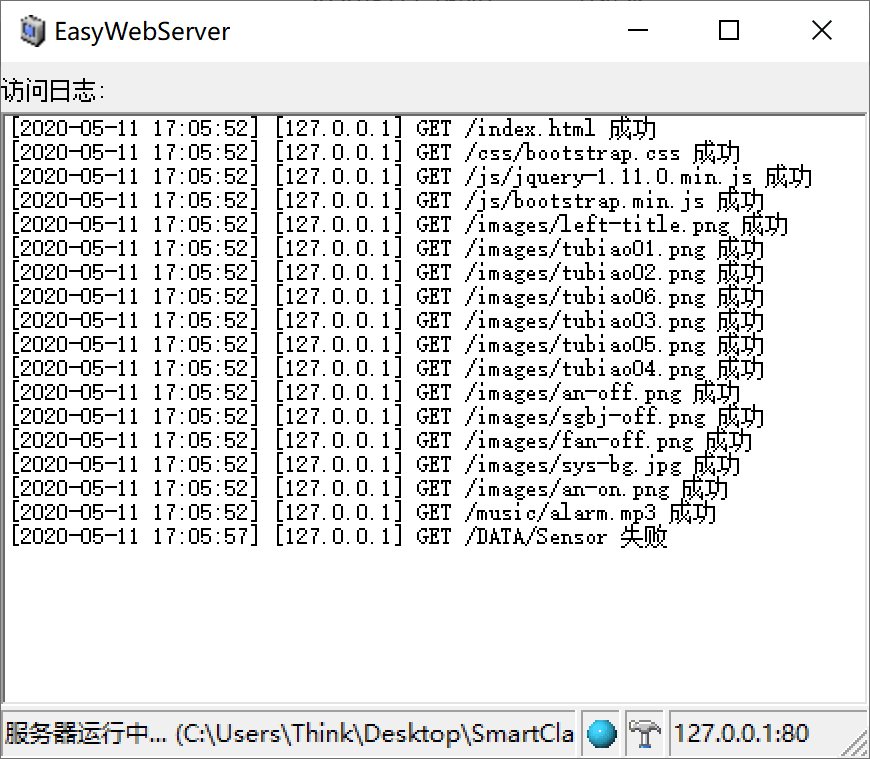

分析Web服务器运行日志

image-20200511170606230

WebServer功能设计

文件请求响应

BrowserWebServerFileSystemGET /index.htmlopen(index.html)index.htmlResponse index.htmlBrowserWebServerFileSystem

传感器数据请求响应

BrowserWebServerSensorTaskGET /DATA/SensorRead SensorDataSensorDataResponse SensorDataBrowserWebServerSensorTask

命令请求响应

BrowserWebServerCMDTaskPOST /CMD/LightSend CmdCmd StatusResponse Cmd StatusBrowserWebServerCMDTask

2.WebServer主线程实现

WebServer代码移植

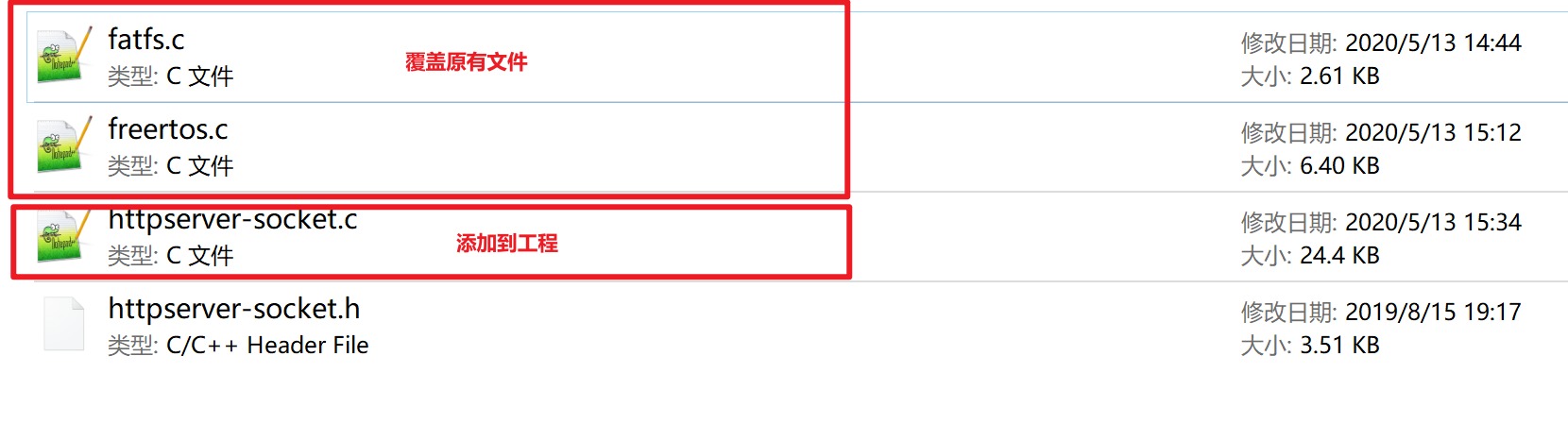

文件移植

智慧教室项目实战\day08\03-WebServer移植文件

image-20200518164624056

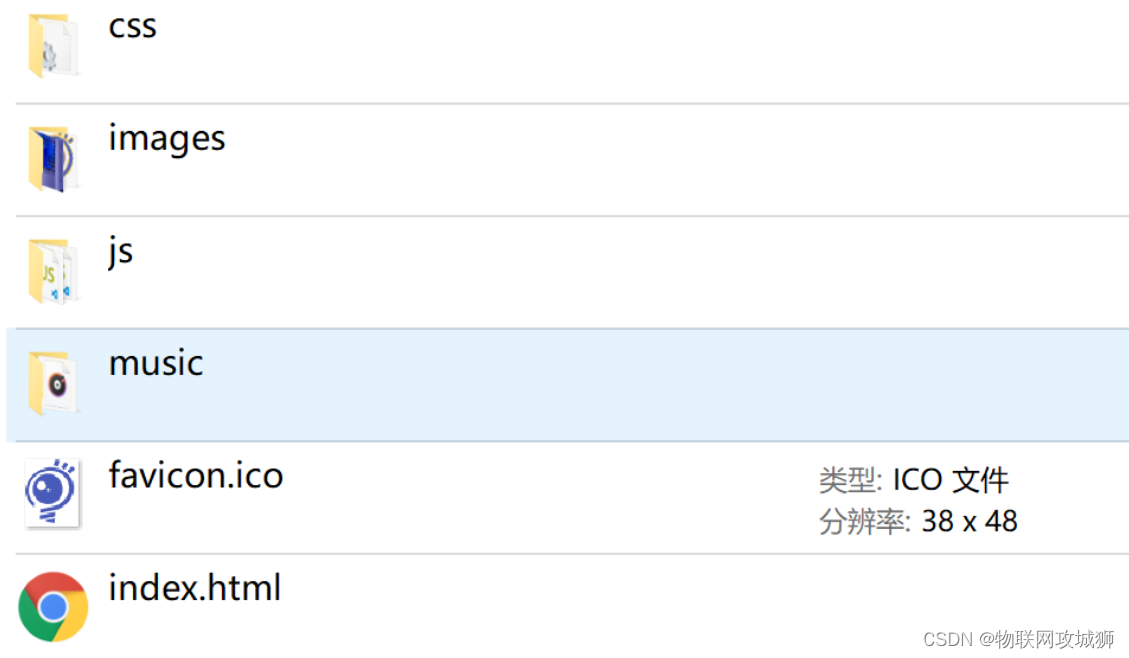

把网页文件拷贝到SD卡中

1.拷贝文件到SD卡"根目录下"
2.开发板断电插入SD卡
3.烧录程序看现象（浏览器输入192.168.1.7）

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

访问STM32服务器，网页图片加载需要多次刷新问题

1、我们webserver是一个单线程任务，http属于短链接//http没有记忆功能，在一次socket通信中能获取多少数据，就只能获取多少数据
2、但是浏览器有缓存，我们使用时只需要多刷新几次就可以了
3、也可以通过在前端增加一些js代码（循环加载前端资源（文件））
4、STM32内存太小了，没有办法做长连接，短连接模式可以实现多个客户端连接

WebServer主线程实现

http_server_socket_thread

/**
  * @brief  http server thread
  * @param arg: pointer on argument(not used here)
  * @retval None
  */
void http_server_socket_thread(void *p_arg)
{
	int sock, newconn, size;
	struct sockaddr_in address, remotehost;

	/* create a TCP socket */
	if ((sock = socket(AF_INET, SOCK_STREAM, 0)) == -1)
	{
		printf("http_server can not create socket");
		return;
	}

	/* bind to port 80 at any interface */
	address.sin_family = AF_INET;
	address.sin_port = htons(80);
	address.sin_addr.s_addr = INADDR_ANY;

	if (bind(sock, (struct sockaddr *)&address, sizeof(address)) == -1)
	{
		printf("http_server can not bind socket");
		return;
	}

	/* listen for incoming connections (TCP listen backlog = 5) */
	listen(sock, 5);

	size = sizeof(remotehost);
/*先不关心，但是很重要
	printf("\r\n--------------Web_Server_Task----------------\r\n");
	WEB_Service_Registration(&CONTROL_LIGHT_CMD_POST);
	WEB_Service_Registration(&CONTROL_FAN_CMD_POST);
	WEB_Service_Registration(&CONTROL_ALARM_CMD_POST);
*/
// 循环等待客户端的接入
	while (1)
	{
        //等待客户端接入
		newconn = accept(sock, (struct sockaddr *)&remotehost, (socklen_t *)&size);
        //针对客户端做服务处理  请求-->响应
		http_server_serve(newconn);
	}
}

http_server_serve

/**
  * @brief serve tcp connection
  * @param conn: connection socket
  * @retval None
  */
void http_server_serve(int conn)
{
	int ret;
	/* Read in the request */
	ret = read(conn, (unsigned char *)Request_Buf, 1500);

	if (ret < 0)
		return;
	else
	{
         //把请求内容最后一个字节填充\0，以后直接用字符串解析
		*(Request_Buf + ret) = 0;
#ifdef WEB_DEBUG
		printf("\r\nWEB服务器，接收请求，内容:\r\n%s\r\n", (const char *)Request_Buf);
#endif
        //请求响应代码
		Respond_Http_Request(conn, (char *)Request_Buf);
	}
	//关闭socket 这就一个短链接的实现
	close(conn);
}

http解析业务流程

请求解析
方法类型
ERROR
GET
POST
错误响应
GET类型
数据读取响应
文件读取响应
POST类型
命令下发响应
文件写入响应

3.Http文件请求响应

数据结构

http文件请求响应首部封装

#define HOMEPAGE_DEFAULT "index.html"

#define INVALID_CMD "HTTP/1.0 200 OK\r\nContent-Type: text/plain\r\nConnection: close\r\nContent-Length: 16\r\n\r\ninvalid cmd!"
#define POST_REQUEST_OK "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: text/css\r\nCache-control: no-cache\r\nExpires: Thu, 15 Apr 2000 20:00:00 GMT\r\nContent-Length: 18\r\n\r\nPOST Successfully!"
#define POST_REQUEST_FAIL "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: text/css\r\nCache-control: no-cache\r\nExpires: Thu, 15 Apr 2000 20:00:00 GMT\r\nContent-Length: 13\r\n\r\nPOST Failure!"
#define RETURN_cmd_OK "HTTP/1.0 200 OK\r\nContent-Type: text/plain\r\nCache-Control: no-cache, no-store, max-age=0\r\nExpires: 1L\r\nConnection: close\r\nContent-Length: "
/* html文件请求错误响应 */
const char ERROR_HTML_PAGE[] = "HTTP/1.0 200 OK\r\nContent-Type: text/html\r\nConnection: close\r\nContent-Length: 78\r\n\r\n<HTML>\r\n<BODY>\r\nSorry, the page you requested was not found.\r\n</BODY>\r\n</HTML>\r\n\0";
/* 数据命令请求错误响应 */
const char ERROR_REQUEST_PAGE[] = "HTTP/1.0 500 Pafe Not Found\r\nConnection: close\r\nContent-Type: text/html\r\nContent-Length: 50\r\n\r\n<HTML>\r\n<BODY>\r\nInvalid request.\r\n</BODY>\r\n</HTML>\r\n\0";
/* Response header for HTML*/
const char RES_HTMLHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: text/html\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for TEXT */
const char RES_TEXTHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: text/plain\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for GIF */
const char RES_GIFHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: image/gif\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for JPEG */
const char RES_JPEGHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: image/jpeg\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for MPEG */
const char RES_PNGHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: image/png\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for MP3 */
const char RES_MP3HEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: audio/mpeg\r\nContent-Range: bytes 0-40123/40124\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for JS */
const char RES_JSHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\ncontent-type:application/x-javascript\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for ICO */
const char RES_ICOHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: image/x-icon\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for CSS */
const char RES_CSSHEAD_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: text/css\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";
/* Response head for APP */
const char RES_APP_OK[] = "HTTP/1.0 200 OK\r\nServer: WFM-Control\r\nConnection: close\r\nContent-Type: application/octet-stream\r\nCache-control: max-age=315360000000\r\nExpires: Thu, 15 Apr 2100 20:00:00 GMT\r\nContent-Length: ";

http消息结构体

typedef struct
{
	char Method;				 //请求方法： GET 、HEAD 、POST
	char *URL;					 //URL
	char FileType;				 //文件类型
	char *Post_Data;			 //POST数据
	unsigned int Content_Length; //POST数据的长度
} Http_Request_MSG_Type;		 //定义HTTP请求报文消息结构体

Respond_Http_Request

/*******************************************************************************
* 函数名称:  void Respond_Http_Request(SOCKET ch ,char* Request_Msg)
* 函数说明： 响应HTTP请求
* 输入参数： socket 端口：ch ；HTTP请求数据包指针	：Request_Msg
* 返回参数： 无
*******************************************************************************/
void Respond_Http_Request(char ch, char *Request_Msg)
{
    //创建http解析结构体
	Http_Request_MSG_Type Http_Request_MSG;
    //定义两个指针，用于解析数据记录跟踪
	char *thisstart = NULL;
	char *nextstart = NULL;
    //缓冲数据指针
	char *buf;
    //缓存数据长度
	int length = 0;
    //进行数据解析，解析完毕后，会填充Http_Request_MSG
	Parse_Http_Request(Request_Msg, &Http_Request_MSG); //解析HTTP请求类型
	switch (Http_Request_MSG.Method)
	{
	case METHOD_ERR:
         //把错误响应返回
		write(ch, (const unsigned char *)ERROR_REQUEST_PAGE, sizeof(ERROR_REQUEST_PAGE));
		break;
	case METHOD_HEAD:
	case METHOD_GET:
		if (strstr((const char *)Http_Request_MSG.URL, "/DATA/")) //判断是否是通讯指令，并解析指令帧
		{
			//传感器数据请求响应
		}
		else
		{
            //响应文件请求
			Send_Response_File(ch, &Http_Request_MSG); //发送请求的文件
		}
		break;
	case METHOD_POST:
		//post响应
	}
}

Parse_Http_Request

/*******************************************************************************
* 函数名称:  void Parse_Http_Request(char * Request_Msg ,Http_Request_MSG_Type *Http_Request_MSG)
* 函数说明： 解析HTTP请求
* 输入参数： 请求数据包指针：Request_Msg ；  请求信息类型 ：Http_Request_MSG
* 返回参数： 无
*******************************************************************************/
void Parse_Http_Request(char *Request_Msg, Http_Request_MSG_Type *Http_Request_MSG)
{
	char *thisstart = NULL;
	char *nextstart = NULL;

	thisstart = strtok_r(Request_Msg, " ", &nextstart);
	if (thisstart == NULL)
	{
		Http_Request_MSG->Method = METHOD_ERR;
		Http_Request_MSG->URL = NULL;
		return;
	}
	//解析请求所用的方法：GET,HEAD,POST
	if (!strcmp(thisstart, "GET") || !strcmp(thisstart, "get"))
	{
		Http_Request_MSG->Method = METHOD_GET;
	}
	else if (!strcmp(thisstart, "HEAD") || !strcmp(thisstart, "head"))
	{
		Http_Request_MSG->Method = METHOD_HEAD;
	}
	else if (!strcmp(thisstart, "POST") || !strcmp(thisstart, "post"))
	{
		Http_Request_MSG->Method = METHOD_POST;
	}
	else
	{
		Http_Request_MSG->Method = METHOD_ERR;
		Http_Request_MSG->URL = NULL;
		return;
	}

	if (nextstart == NULL)
	{
		Http_Request_MSG->Method = METHOD_ERR;
		Http_Request_MSG->URL = NULL;
		return;
	}

	Http_Request_MSG->URL = strtok_r(NULL, " ?", &nextstart);				 //解析URL
	if (Http_Request_MSG->URL[0] == '/' && Http_Request_MSG->URL[1] == '\0') //如果url仅是一个“/”，则默认为主页
	{
		Http_Request_MSG->URL = HOMEPAGE_DEFAULT; //设置默认页
	}
	Http_Request_MSG->Post_Data = nextstart; //保存下一字符串指针
}

Send_Response_File

/*******************************************************************************
* 函数名称:  void Send_Response_File(SOCKET ch,Http_Request_MSG_Type *Http_Request_MSG)
* 函数说明： 回应请求的文件
* 输入参数： SOCKET 通道号  ,Http_Request_MSG_Type  文件类型信息
* 返回参数： 无
*******************************************************************************/
void Send_Response_File(char ch, Http_Request_MSG_Type *Http_Request_MSG)
{
	FRESULT res;
	FIL *f;
	unsigned int bytes_ret;
	unsigned char *buf;
	unsigned char *buf1;
	uint32_t fSize;

	f = (FIL *)pvPortMalloc(sizeof(FIL));		//开辟内存空间
	buf = (unsigned char *)pvPortMalloc(1500);	//开辟内存空间
	buf1 = (unsigned char *)pvPortMalloc(1500); //开辟内存空间
	if (f == NULL || buf == NULL || buf1 == NULL)
	{
		printf("内存分配失败\r\n");
		vPortFree(f);			 //释放内存空间
		vPortFree(buf);			 //释放内存空间
		vPortFree(buf1);		 //释放内存空间

		write(ch, (const unsigned char *)ERROR_REQUEST_PAGE, sizeof(ERROR_REQUEST_PAGE));
		return;
	}
    //打开文件
	res = f_open(f, Http_Request_MSG->URL, FA_OPEN_EXISTING | FA_READ);
    //获取文件大小
	fSize = f_size(f);
	printf("http file size is %d\r\n", fSize);
	if (res == FR_OK)
	{
		Http_Request_MSG->FileType = Parse_URL_File_Type(Http_Request_MSG->URL); //分析请求URL中包含的文件的文件类型
		Make_http_response_head((char *)buf, Http_Request_MSG->FileType, fSize); //生成HTTP报文
        //响应首部
		write(ch, (const unsigned char *)buf, strlen((const char *)buf));
        //响应主题------- 文件
		while (1)
		{
            //读取文件
			res = f_read(f, buf, 1500, &bytes_ret);
            //读取文件错误
			if (res != FR_OK)
			{
				printf("读取文件失败！文件名：%s，错误代码：0x%02x 文件大小：%d\r\n", (const char *)Http_Request_MSG->URL, res, bytes_ret);
				SD_initialize(0);
				break;
			}
            //读取文件内容为空
			if (bytes_ret == 0)
				break;
            //读取文件正确，写回socket
			write(ch, (const unsigned char *)buf, bytes_ret);
            //继续读取文件
			res = f_read(f, buf1, 1500, &bytes_ret);
			if (res != FR_OK)
			{
				printf("读取文件失败！文件名：%s，错误代码：0x%02x 文件大小：%d\r\n", (const char *)Http_Request_MSG->URL, res, bytes_ret);
				SD_initialize(0);
				break;
			}
			if (bytes_ret == 0)
				break;
            //读取文件正确写回
			write(ch, (const unsigned char *)buf1, bytes_ret);
		}
        //关闭文件
		f_close(f);
		vPortFree(f);			 //释放内存空间
		vPortFree(buf);			 //释放内存空间
		vPortFree(buf1);		 //释放内存空间

	}
	else //文件打开错误
	{
		f_close(f);
		vPortFree(f);			 //释放内存空间
		vPortFree(buf);			 //释放内存空间
		vPortFree(buf1);		 //释放内存空间
		//写入错误请求响应
		write(ch, (const unsigned char *)ERROR_REQUEST_PAGE, sizeof(ERROR_REQUEST_PAGE));
		printf("打开文件失败！文件名：%s，错误代码：0x%02x\r\n", (const char *)Http_Request_MSG->URL, res);
		SD_initialize(0);
	}
}

4.前后台交互方法设计

数据结构

typedef struct Web_s{
	struct  Web_s 	*next;   //单链表节点
	const char      *cmd;    //get&post具体消息内容存放位置
	void            (*function)(void *,void *);//不同响应的处理方法
} WEB_Server_Struct;

交互数据结构封装

字符串封装

const char Sensor[] = "Sensor";	// get方法内消息 /DATA/Sensor 用来解析此请求
const char Light[] = "Light";//post方法内消息 /CMD/Light 用来解析此请求
const char Fan[] = "Fan";//post方法内消息 /CMD/Fan 用来解析此请求
const char Alarm[] = "Alarm";//post方法内消息 /CMD/Alarm 用来解析此请求
const char On[] = "On";//post方法内消息 /CMD/xxx 消息内容为开启
const char Off[] = "Off";//post方法内消息 /CMD/xxx 消息内容为关闭

数据节点封装

//我们项目中需要4中交互，传感器数据获取，开关灯，风扇，报警器，定义下面结构体
WEB_Server_Struct SENSOR_WEB_DATA_GET = {NULL, Sensor, Get_SensorValue};
WEB_Server_Struct CONTROL_LIGHT_CMD_POST = {NULL, Light, Post_Cmd_Light};
WEB_Server_Struct CONTROL_FAN_CMD_POST = {NULL, Fan, Post_Cmd_Fan};
WEB_Server_Struct CONTROL_ALARM_CMD_POST = {NULL, Alarm, Post_Cmd_Alarm};

交互函数封装

/****************************************************************************************************
 函数原型：void Get_SensorValue(void *buffer,void *value)
 入口参数：发送缓冲区指针，设定值指针
 出口参数：无
 函数功能：登录验证
 ****************************************************************************************************/
static void Get_SensorValue(void *buffer, void *value)
{
	//把传感器数据填充到我们的buffer里面，之后进行响应就ok了
	sprintf(buffer, "{\"temperature\":\"%d\",\"humidity\":\"%d\",\"light\":\"10021.1\"}", SensorData[0], SensorData[1]);
}

/****************************************************************************************************
 函数原型：void Post_Cmd_Light(void *buffer,void *value)
 入口参数：发送缓冲区指针，设定值指针
 出口参数：无
 函数功能：登录验证
 ****************************************************************************************************/
static void Post_Cmd_Light(void *buffer, void *value)
{
	//判断value是on还是off
	if (strstr(value, On))
	{
         //响应状态为on  Status：On
		sprintf(buffer, "{\"Status\":\"On\"}");
		HAL_GPIO_WritePin(GPIOF, D6_Pin | D7_Pin | D8_Pin | D9_Pin, GPIO_PIN_RESET);
	}
	else if (strstr(value, Off))
	{
          //响应状态为Off Status：Off
		sprintf(buffer, "{\"Status\":\"Off\"}");
		HAL_GPIO_WritePin(GPIOF, D6_Pin | D7_Pin | D8_Pin | D9_Pin, GPIO_PIN_SET);
	}
	else
	{
         //响应错误
		sprintf(buffer, "{\"Status\":\"Error\"}");
	}
}

/****************************************************************************************************
 函数原型：void Post_Cmd_Fan(void *buffer,void *value)
 入口参数：发送缓冲区指针，设定值指针
 出口参数：无
 函数功能：登录验证
 ****************************************************************************************************/
static void Post_Cmd_Fan(void *buffer, void *value)
{
	if (strstr(value, On))
	{
		sprintf(buffer, "{\"Status\":\"On\"}");
        //风扇控制  ----- 后面zigbee项目讲解
		FanControl(0x01);
	}
	else if (strstr(value, Off))
	{
		sprintf(buffer, "{\"Status\":\"Off\"}");
		FanControl(0x0);
	}
	else
	{
		sprintf(buffer, "{\"Status\":\"Error\"}");
	}
}

/****************************************************************************************************
 函数原型：void Post_Cmd_Alarm(void *buffer,void *value)
 入口参数：发送缓冲区指针，设定值指针
 出口参数：无
 函数功能：登录验证
 ****************************************************************************************************/
static void Post_Cmd_Alarm(void *buffer, void *value)
{
	if (strstr(value, On))
	{
		sprintf(buffer, "{\"Status\":\"On\"}");
		HAL_GPIO_WritePin(BUZ_GPIO_Port, BUZ_Pin, GPIO_PIN_SET);
	}
	else if (strstr(value, Off))
	{
		sprintf(buffer, "{\"Status\":\"Off\"}");
		HAL_GPIO_WritePin(BUZ_GPIO_Port, BUZ_Pin, GPIO_PIN_RESET);
	}
	else
	{
		sprintf(buffer, "{\"Status\":\"Error\"}");
	}
}

交互数据结构处理

/*******************************************************************************
* 函数名称:  void WEB_Service_Registration(WEB_Server_Struct *next)
* 函数说明： WEB数据服务注册，与应用程序间的映射建立。
* 输入参数： 相应应用程序的链表类型指针
* 返回参数： 无
*******************************************************************************/
void WEB_Service_Registration(WEB_Server_Struct *next)
{
    //首先获取头结点
	WEB_Server_Struct *f = WEB_Registry_Head;
    //传入的节点下一个指向空
	next->next = NULL;
    //遍历找到空节点位置
	while (f->next != NULL)
	{
		f = f->next;
	}
    //把节点插入到链表中
	f->next = next;
}

/*******************************************************************************
* 函数名称:  char Search_match_the_analytical_method(const char *cmd , char *body_Buf)
* 函数说明： 根据命令搜寻匹配解析方法
* 输入参数： WBE网页发来的命令
* 返回参数： 搜寻匹配成功返回0  ； 未找到匹配命令返回1
*******************************************************************************/
char Search_match_the_analytical_method(const char *cmd, char *body_Buf)
{
    //找到头结点
	WEB_Server_Struct *f = WEB_Registry_Head;
	char *p;

	printf("CMD:\r\n");
	printf("%s\r\n", cmd);
	for (f = WEB_Registry_Head; f != NULL; f = f->next)
	{
        //判断cmd是否在链表内
		p = strstr(cmd, f->cmd);
		if (p != NULL)
		{
             //获取命令数据
			p = (char *)cmd;
            //获取命令 value指针
			p = p + strlen(f->cmd) + 1;
            //进行响应处理
			f->function(body_Buf, p); //此函数不可重入，所以停止任务调度
			return 1;
		}
	}
	return 0;
}
/*******************************************************************************
* 函数名称:  char POST_Search_match_the_analytical_method(char *cmd,char *dat)
* 函数说明： POST方式下获取的命令和数据，根据命令搜寻匹配解析方法
* 输入参数： WBE网页POST发来的命令和数据包
* 返回参数： 搜寻匹配成功返回0  ； 未找到匹配命令返回1
*******************************************************************************/
char POST_Search_match_the_analytical_method(char *cmd, char *body_buf, char *dat)
{
	WEB_Server_Struct *f = WEB_Registry_Head;

	for (f = WEB_Registry_Head; f != NULL; f = f->next)
	{
		if (strstr(cmd, f->cmd))
		{
            //dat在上层应用获取到，直接传入value值
			f->function((char *)body_buf, dat); //此函数不可重入，所以停止任务调度
			return 1;
		}
	}
	return 0;
}

5.前后台交互实现

初始化

//把我们传感器数据获取节点，定义为链表的头结点
#define WEB_Registry_Head 	 &SENSOR_WEB_DATA_GET
/**
  * @brief  http server thread
  * @param arg: pointer on argument(not used here)
  * @retval None
  */
void http_server_socket_thread(void *p_arg)
{
    //.......

	printf("\r\n--------------Web_Server_Task----------------\r\n");
    //把CMD相关的节点插入到链表当中
	WEB_Service_Registration(&CONTROL_LIGHT_CMD_POST);
	WEB_Service_Registration(&CONTROL_FAN_CMD_POST);
	WEB_Service_Registration(&CONTROL_ALARM_CMD_POST);

    //........

}

前台交互解析

/*******************************************************************************
* 函数名称:  void Respond_Http_Request(SOCKET ch ,char* Request_Msg)
* 函数说明： 响应HTTP请求
* 输入参数： socket 端口：ch ；HTTP请求数据包指针	：Request_Msg
* 返回参数： 无
*******************************************************************************/
void Respond_Http_Request(char ch, char *Request_Msg)
{
	Http_Request_MSG_Type Http_Request_MSG;
	char *thisstart = NULL;
	char *nextstart = NULL;
	char *buf;
	int length = 0;
	Parse_Http_Request(Request_Msg, &Http_Request_MSG); //解析HTTP请求类型
	switch (Http_Request_MSG.Method)
	{
	case METHOD_ERR:
		write(ch, (const unsigned char *)ERROR_REQUEST_PAGE, sizeof(ERROR_REQUEST_PAGE));
		break;
	case METHOD_HEAD:
	case METHOD_GET:
		if (strstr((const char *)Http_Request_MSG.URL, "/DATA/")) //判断是否是通讯指令，并解析指令帧
		{
			char *buf;
			buf = (char *)pvPortMalloc(128);
			if (Search_match_the_analytical_method((const char *)(Http_Request_MSG.URL + 6), buf)) //匹配解析方法，匹配成功，执行相应动作
			{
				Send_Web_Service_Data(ch, buf); //回应请求的数据
			}
			else
			{
				write(ch, INVALID_CMD, sizeof(INVALID_CMD)); //无此指令，回应无效请求
			}
			vPortFree(buf); //释放内存空间
		}
		else
		{
            //发送请求的文件
		}
		break;
	case METHOD_POST:
		//获取POST内容
		thisstart = strstr(Http_Request_MSG.Post_Data, "Content-Length:");
		if (thisstart != NULL)
		{
			Http_Request_MSG.Content_Length = atoi(thisstart + 15); //获取POST内容的大小
		}
		thisstart = strstr(thisstart, "\r\n\r\n") + 4;
         //Post_Data = "On"/"Off"
		Http_Request_MSG.Post_Data = thisstart;
		length = strlen(thisstart); //修改bug

		//解析POST内存
		if (strstr((const char *)Http_Request_MSG.URL, "/CMD/")) //判断是否是通讯指令，并解析指令帧
		{
			//本次接收的数据尾指针获取
			nextstart = thisstart + length;
             //nextstart - thisstart 本次socket接收数据的内容
            // Content_Length 是这次post body数据的长度
			while ((nextstart - thisstart) < Http_Request_MSG.Content_Length) //可能数据量很大，获取POST完整内容
			{
                 //后续还有数据，再调用read进行读取
				length = read(ch, (unsigned char *)nextstart, 1500);
				if (length > 0)
                      //把数据尾指针更新
					nextstart += length;
                      //没有后续数据
				else if (length < 0)
					break;
			}
             //填充\0保证一个完整字符串
			*nextstart = '\0';
             //更新整个post下发的长度字段
			Http_Request_MSG.Content_Length = nextstart - thisstart;

			//解析数据包
			buf = (char *)pvPortMalloc(128); //开辟内存空间--原先2048
			if (POST_Search_match_the_analytical_method(Http_Request_MSG.URL + 5, buf, Http_Request_MSG.Post_Data))
			{
				Send_Web_Service_Data(ch, buf);
			}
			else
			{
				write(ch, INVALID_CMD, sizeof(INVALID_CMD));
			}
			vPortFree(buf);
		}
		else
		{
            	//下发文件
		}
		break;
	default:
		break;
	}
}

前后台交互响应

/*******************************************************************************
* 函数名称:  void Send_Web_Service_Data(SOCKET ch,char*body_buf)
* 函数说明： 发送Web回应数据包
* 输入参数： SOCKET 通道号 ,body_buf 要发送的数据包
* 返回参数： 无
*******************************************************************************/
void Send_Web_Service_Data(char ch, char *body_buf)
{
	char *buf;
	char *P_index;
	short length = 0;
    //获取body长度
	length = strlen((const char *)body_buf);
    //开辟内存空间
	buf = (char *)pvPortMalloc(length + sizeof(RETURN_cmd_OK) + 50); //开辟内存空间
	sprintf(buf, "%s%u\r\n\r\n%s", RETURN_cmd_OK, length, body_buf);
	length = strlen((const char *)buf);
	P_index = buf;
    //写入socket按照1500个字节进行传输
	while (length > 1500)
	{
         //如果write单次发送的长度太大，lwip占用动态内存比较多，这是时候，我们需要手动分片
		write(ch, (const unsigned char *)P_index, 1500);
		length -= 1500;
		P_index += 1500;
	}
	if (length > 0)
	{
		write(ch, (const unsigned char *)P_index, length);
	}
	vPortFree(buf); //释放内存空间
}
基于STM32单片机的智能药盒系统设计173
07-03 2450
这个智能药盒系统结合了温度检测、报警提醒和远程控制等功能，能够有效地帮助老年人按时用药，并能及时提醒紧急联系人。通过科技手段的应用，为老年人的健康管理提供了便利和保障，增强了他们的安全感和生活质量。
基于STM32设计的环境质量检测装置(局域网)(190)
07-22 2460
设计一款基于STM32F103RCT6主控芯片的多功能环境质量检测装置具有重大的现实意义和应用价值。该装置整合了多种传感器技术，能够实时监测温度、湿度、大气压强、甲醛浓度、空气质量指数、二氧化碳浓度及可燃气体和一氧化碳浓度等多个关键环境指标。当这些参数超过预设的安全阈值时，不仅可以通过蜂鸣器进行本地报警提醒，而且能通过集成的ESP8266无线模块将数据传输至远程监控终端——手机APP上，实现对环境状况的远程实时监控和智能预警。
STM32实现Web服务器
12-26
有例程及详细的讲解，适用于初学嵌入式WebServer的同学下载。
stm32搭建web服务器
12-06
stm32搭建web服务器，修改于官方移植lwip搭建的web服务器 硬件基础：stm32f407 + lan9303
STM32+ENC28J60实现轻量Web服务器
最新发布
xray4的博客
11-04 347
本文介绍基于STM32、ENC28J60和uIP协议栈的轻量级嵌入式Web服务器实现方法，适用于低成本、低功耗的工业远程监控场景。系统通过SPI连接以太网模块，结合精简TCP/IP协议栈，可在资源受限MCU上实现网页状态查看与远程控制功能，具备高稳定性与可扩展性。
基于STM32的轻量级Web服务器设计
05-31 4412
本项目通过选择STM32F103ZET6作为主控芯片，结合ENC28J60网卡实现网络通信，并移植UIP协议栈来构建轻量级的Web服务器。
在stm32上实现web服务器
08-03
通过移植lwip在STM32上实现一个web服务器
stm32实现网页服务器,STM32实现Web服务器
weixin_42513944的博客
08-05 5118
【实例简介】有例程及详细的讲解，适用于初学嵌入式WebServer的同学下载。【实例截图】【核心代码】ourdev_682501O2PDF8└── 10M以太网(WEB服务器)源码+PDF教程├── 以太网ENC28J60.pdf└── 以太网ENC28J60源码├── CMSIS│ ├── core_cm3.c│ ├── core_cm3.h│ ├── startup│ │ ...
STM32 WebServer
JourWen的博客
03-11 3052
3.11 只玩了个开头，立个Flag，鼓励自己把这个完成。
物联网智慧教室项目（八）：网页web服务器功能开发（stm32）
weixin_49763156的博客
10-09 1394
【代码】物联网智慧教室项目（八）：网页web服务器功能开发（stm32）
基于STM32设计的云端健康管理系统(采用阿里云物联网平台)_49
07-17 4898
本项目设计并实现一款基于STM32微控制器的云端健康管理系统，该系统能够集成多种生理参数的监测功能，如人体温度测量、运动监测及计步功能、睡眠质量监测以及心率测量等，并通过无线通信技术将这些数据传输至云端服务器进行存储与分析。用户可以通过访问阿里云提供的可视化网页来随时查看自己的健康状况，及时发现异常情况，以便采取相应的措施来改善健康状态。
基于STM32的嵌入式web服务器的设计
04-25
基于STM32的嵌入式web服务器的设计 个人感觉还可以，还不错的。。。。。。。
基于Stm32的嵌入式WebServer例程
12-26
基于Stm32的嵌入式WebServer例程，注释齐全，简单易懂，适合初学者
stm32F429 lwip webserver+tcp client+ping with sdram
04-19
基于STM32F429＋LWIP，整合webserver\tcp client \ping功能三合一 使用了外部SDRAM，上电时即需插入网线，否则会检测失败，在netif_set_up/down函数中， 可自行修改代码，以符合应用需求。 针对标准库不能兼容一个以上功能问题的LWIP库修改，在changlog中有说明。
stm32搭建web服务器，修改于官方移植lwip搭建的web服务器_硬件基础：stm32f407__webserver.zip
09-05
stm32搭建web服务器，修改于官方移植lwip搭建的web服务器_硬件基础：stm32f407__webserver
基于STM32F407的web服务器，可进行设备参数读取与配置
07-26
此工程MCU采用STM32F407芯片，网络芯片采用的是LAN8720A，主要功能为：通过页面浏览器客户端完成对STM32相关的运行参数进行读取和修改。网络部分加入AJAX技术，使读取设备参数时页面浏览器非整页刷新，而是部分输入框内容的刷新。
【智能建筑项目剖析】：STM32项目案例分析：KNX协议的应用
![KNX协议栈开发板资料（stm32）]...本文主要探讨了智能建筑项目中KNX协议与STM32微控制器的集成应用，首先介绍了智能建筑的基本概
stm32 web服务器实现
热门推荐
ruisenabc的专栏
10-17 1万+
最在做stm32 web服务器的东西，忙了一段时间终于弄完了，把这几天关于stm32服务器的工作记录一下。 刚接到这个任务的时候，不知道怎么下手，网上资料似乎不是很多，于是在下载了一个官方demo测试了一下，看了一下代码，不是很懂，于是继续百度找资料，找到一个比较有用的网页，以下是链接： 最近在做stm32 web服务器的东西，忙了一段时间终于弄完了，把这几天关于stm32服务器的工作记录...
物联网网络编程、Web编程综述
嵌入式企鹅圈
02-02 5701
本文是基于嵌入式物联网研发工程师的视觉对网络编程和web编程进行阐述.可以视为嵌入式企鹅圈发布微信Wifi接入解决方案的首篇原创技术分享
舒明工作室技术项目源码资源包_day18book
2. **STM32应用项目**：标签中特别提到“stm32”，意味着资源包内可能包含专门针对STM32微控制器的应用项目或课程资源，这对学习嵌入式系统开发的学生特别有价值。 ### 压缩包子文件的文件名称列表知识点 由于文件...
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
