单片机学习笔记——数据存储器

                                   电给我疲乏衰弱的身躯注入了最宝贵的东西——生命的活力、精神的活力。

数据存储器

数据存储器（RAM）用于存放中间结果，数据暂存和缓冲

数据存储器也分片内RAM（128B）和片外RAM（64KB）

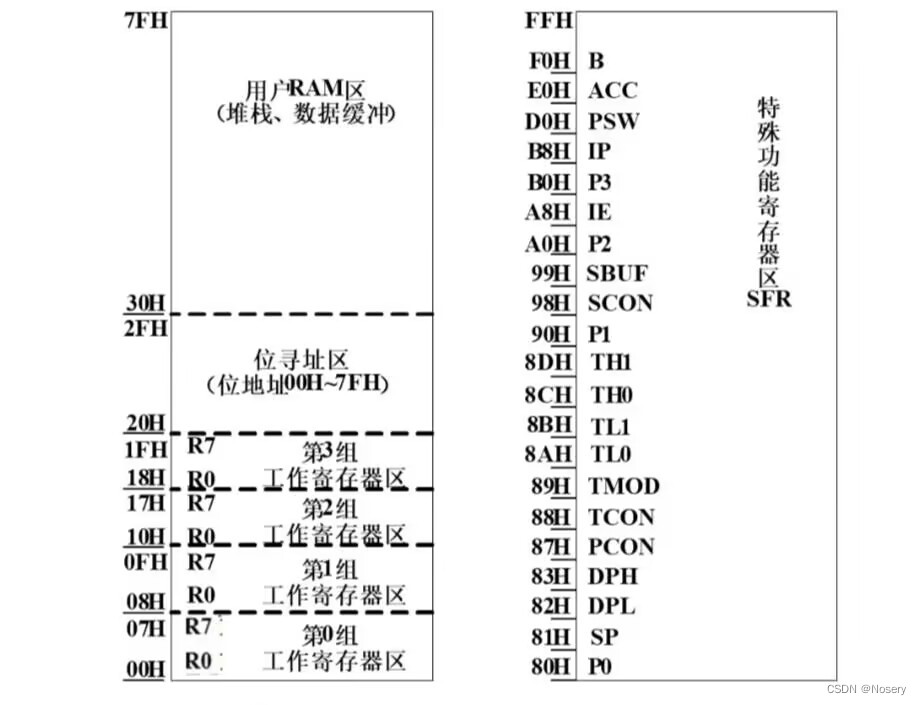

片内RAM最大的寻址范围为256B，其中低128B（00H～7FH）为真正的RAM区，高128B（80H～FFH）是SFR（特殊功能寄存器）区，使用MOV指令访问

CPU上电复位后，选中R0是默认的工作寄存器区，堆栈指针SP初始化指向07H

只要有子程序的调用，就要使用堆栈进行现场保护和恢复

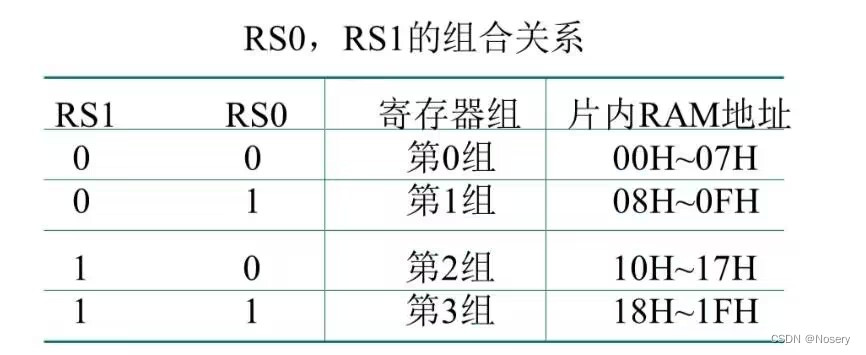

工作寄存器一共0~3四组，占用32个字节，每个工作寄存器区占用8个字节，一个字节就是一个工作寄存器（R0~R7）。可通过程序状态寄存器PSW的RS1（PSW.3）和RS2（PSW.4）的状态判断和选择当前的工作寄存器

工作寄存器后的16个字节（20H~2FH）是位寻址区——可通过位寻址访问其各个位（一般来说，其地址能被8整除的都可以位寻址）

片外RAM的寻址范围可达64KB，其地址可以是8位的也可以是16位的。使用8位地址，使用另外一条或几条IO线作为RAM的页地址，这时P2口的部分引线可作为通用的IO线，使用MOVX指令访问

内存管理——页式存储管理

页地址是存储方式的一种

• 16位单片机，最大寻址能力即2的16次方，65535/1024=64k，当flash内存大于64k时，为了地址索引的方便，即有了分页窗口的说法
• 单片机使用16位地址，其中前5位用于页编码，可编码的页地址（正反两面算一页）有2^5（256）页，后11位用于进行存储单元的编址，每个编码即为一个地址，共有2^11（2048）个地址

即每一页都会有2048个地址，每次跳转都只能在这一页跳转，不能隔页跳转，总的地址为65536个，即64KB

每页有16KB，存储空间为64KB的存储器一共有4页

要访问片外数据存储器的话，要使用P0口传送低8位，使用P2口传送高8位

       为什么外扩的RAM&ROM的低地址都有重叠的部分，但是访问的时候不会在地址总线上产生冲突？

因为访问外扩ROM和访问RAM时，使用的指令不同，所以控制信号也不同

• 从引脚信号来说——读取内部ROM时，PSEN为高电平的无效状态，读取外部ROM时，29脚PSEN有效；读取外部RAM时，17脚RD有效，往外扩RAM里面写内容时，16脚WR有效
• 从总线角度来说——且读取数据存储器时，只会使用到数据总线，之前出现的地址都会被锁存器存起来；读取程序存储器时则会使用地址总线和程序总线
• 从寻址方式来说——程序存储器的寻址方式是通过PC，使用MOVC指令寻址；数据存储器的寻址方式是通过寄存器R0，R1（片外使用16位地址的DPTR），片内使用MOV，片外使用MOVX指令寻址

发出的控制信号不同，且同一时间只能有一种信号有用，所以即使地址相同，其访问也不会发生冲突

片内RAM和片外RAM的连接——三总线
