BIT设计与制造基础Ⅱ-轴及滚动轴承作业

作业1：如图所示为蜗轮轴系的结构图，已知外伸端装有半联轴器。请指出 图中轴系结构的错误或不合理之处。

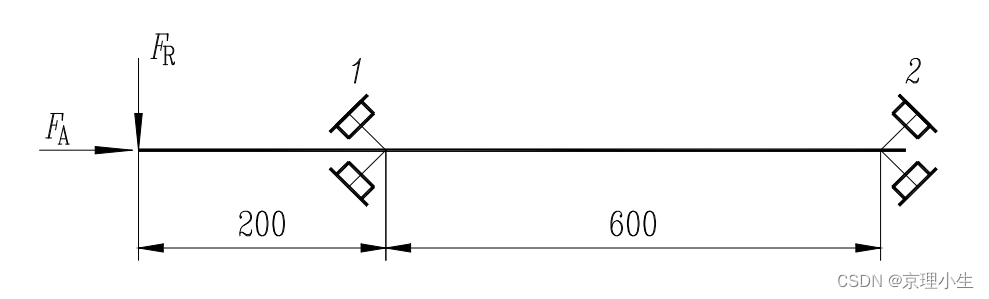

作业2：轴上装有两个圆锥滚子轴承30208，轴转速n=2600r/min，轴上作用力 FR=1500N，FA=825N，动载荷系数fd=1.5，温度系数fT=1.0，试分析： 1）哪个轴承是危险轴承？ 2）计算危险轴承的当量动载荷Pr？ 3）若轴承预期寿命[L10h]=10000 h，轴承寿命是否满足要求？ 备注：30208参数：Cr ＝34kN；派生轴向力S＝0.313Fr，e＝0.38，且当Fa /Fr≤e 时，X＝1，Y＝0；当Fa /Fr >e时，X＝0.4，Y＝1.6。
