BUCK电路的MATLAB仿真

  前言:

DC-DC的BUCK电路是最近主板使用频率较高的电路,通过MATLAB对于BUCK进一步了解,本文主要进行知识的记录。

  • DC-DC---- BUCK电路

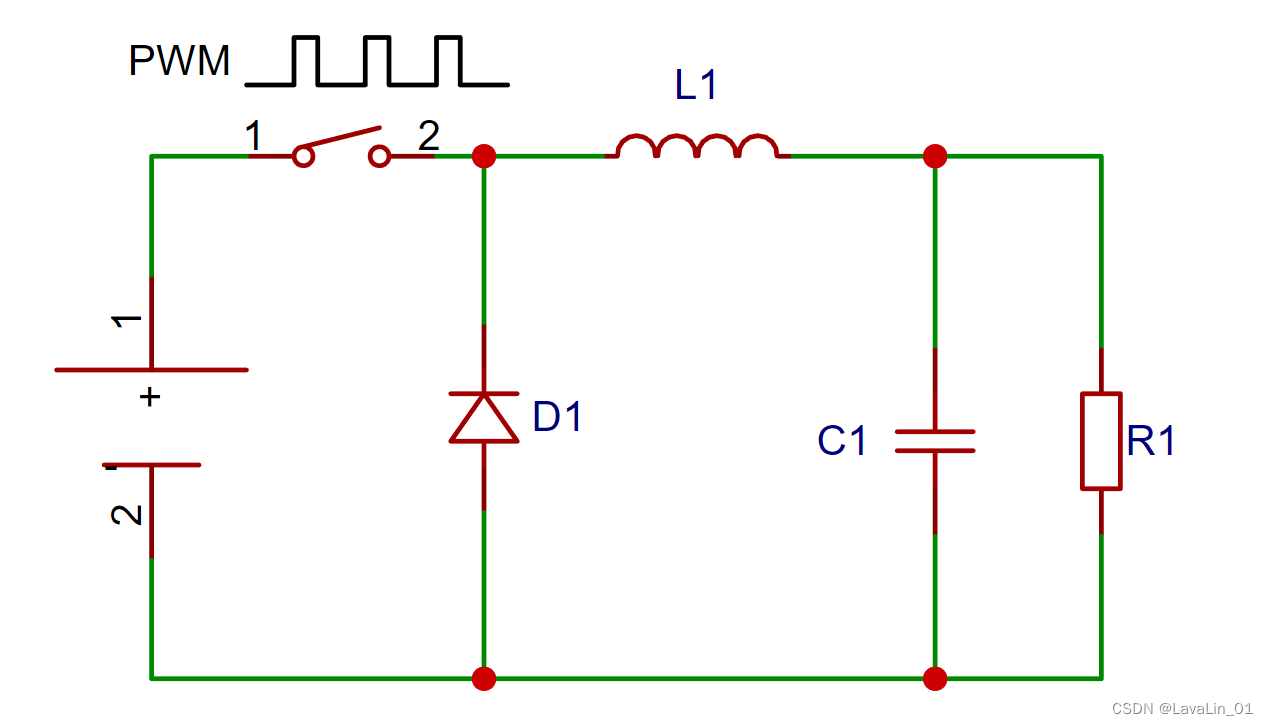

首先了解BUCK的拓扑图

为了比较直观的了解,下面是通过仿真来模拟12V转6V的过程。

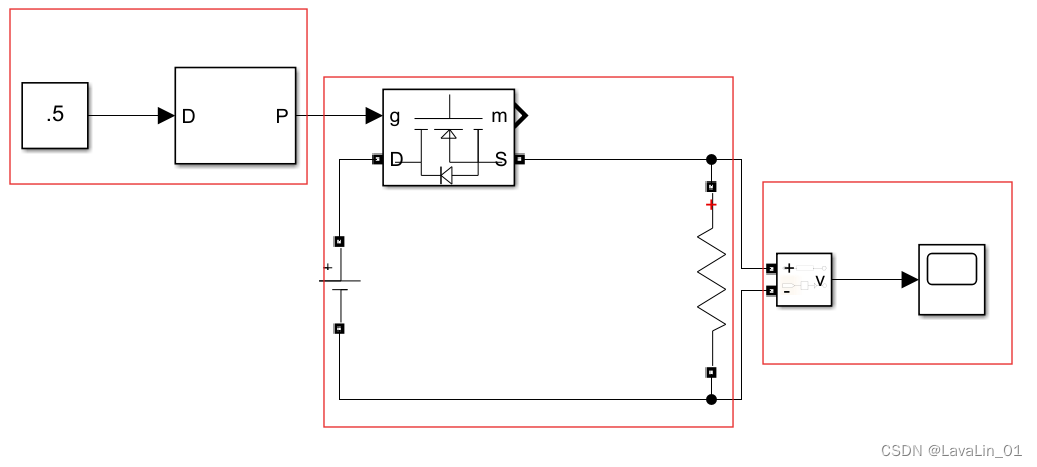

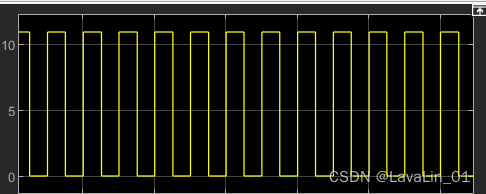

左边是一个占空比50%的PWM控制MOS的导通和关断,电源12V、50%的占空比等效于6V的电压,通过示波器测得的电压波形如下。

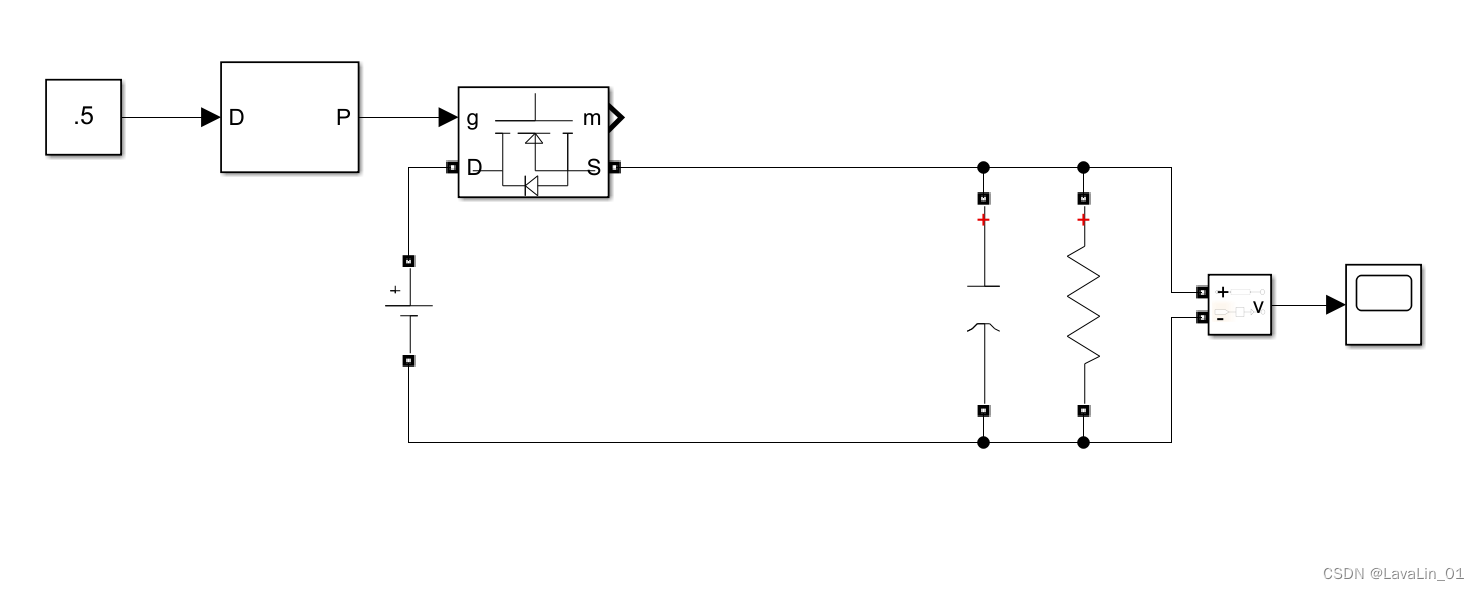

从波形我们可以看到这个是一个上下跳变的电压,为了得到一个稳定的电压,我们加入电容进行滤波。

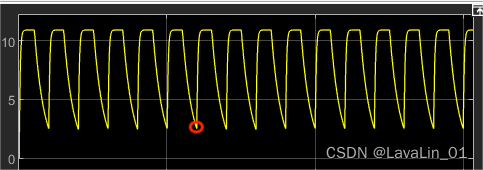

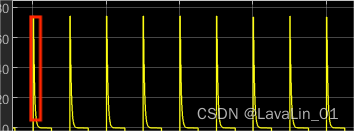

测定的波形,没有到达我们想象的效果,并不是一个相对平缓的直线。原因是在上图中标记的位置,电压突变导致,根据I = C*du/dt,u瞬时增大,I趋近无线大。也是就是下图电流波形标注的位置。

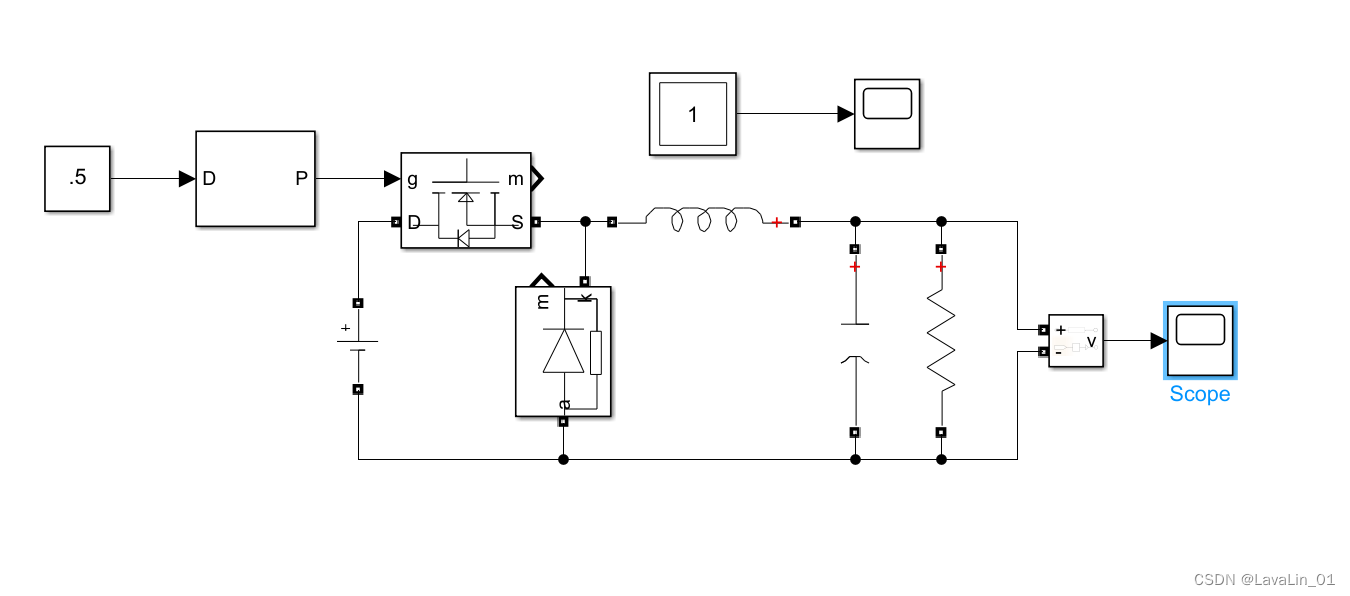

我们加入电感来抑制这个电流,由于电感的电流是不能突变的,可以通过加入二极管来续流。

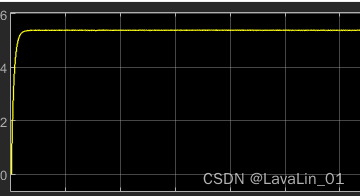

这样我们就可以得到一个稳定的电压。

### Buck电路MATLAB仿真 #### 模型建立 在MATLAB环境中,Simulink工具箱提供了构建复杂电力电子系统模型的功能。对于Buck电路而言,可以从基础元件库中选取合适的组件来搭建电路拓扑结构[^1]。 ```matlab % 打开一个新的Simulink模型窗口 new_system('My_Buck_Circuit') open_system('My_Buck_Circuit') % 添加电源、电感器、电容器和其他必要的元器件至模型画布上 add_block('simulink/Sources/DC Voltage Source','My_Buck_Circuit/Voltage_Source'); ... ``` 为了实现更精确的控制性能,采用双闭环控制系统是一种有效的方法。外环用于调节输出电压,内环则负责电流反馈,以此达到更好的动态响应和平稳度[^2]。 #### 参数设置 当完成基本框架之后,下一步就是合理配置各个部件的关键属性值。这不仅涉及到硬件层面的选择(比如开关频率),还包括软件方面——即PID控制器内部增益系数Kp, Ki 的设定。利用`pidTuner`函数能够方便快捷地找到一组较为理想的初始参数组合[^3]: ```matlab % 使用MATLAB内置工具调整PI控制器参数 sys = tf([1],[0.5 1]); % 创建传递函数对象作为被控对象近似表示 C = pidtune(sys,'PI'); % 调用自动调谐算法获取推荐的PI控制器设置 ``` 此外,考虑到不同应用场景下的特殊需求,可能还需要进一步微调这些预设数值以确保整个系统的鲁棒性和适应性[^4]。 #### 常见问题解决方案 - **收敛缓慢或振荡**:如果发现仿真的输出存在明显的延迟或是不稳定现象,则可能是由于所选的时间步长过大所致;尝试减小固定时间步长度或将求解方式改为变步长模式。 - **过冲量超标**:适当降低比例项强度KP并增加积分作用KI有助于缓解此类状况的发生概率。 - **效率低下**:检查是否存在不必要的计算负担或者资源浪费情况发生,并考虑简化部分逻辑运算流程提高运行效率。
