Arcgis中空间数据投影变换、数据裁剪、拼接及提取

一、目的

由于空间数据（包括地形图和DEM）都是分幅存储的，某一特定研究区域常常跨越不同图幅，当要获取有特定边界的研究区域时，就要对数据进行裁切、拼接、提取等操作，有时还要进行相应的投影变换。所以此次实习是通过练习，掌握数据提取裁切、拼接及投影变换的方法。

二、软件和数据

软件：ArcGIS10.2

数据：实验数据存放于光盘下载的Chp4\Ex1\中

（矢量数据(Vector.shp)：为白水县的行政范围。地理坐标系统，其中大地基准是D_North_American_1927,参考椭球体是Clake_1866，这是ArcGIS为Shapefile类型的数据假设的地理坐标系统。

DEM数据（DEM1和DEM2）：地理坐标系统，其中大地基准是D_krasovsky_1940,参考椭球体是krasovsky_1940。）

三、内容

实验要求：要求提取出白水县行政范围内的dem数据。

将两幅1：25万dem数据合并成一副1：25万dem数据并从其中一副1：25万的数数量数据中提取出白水县县界，然后裁切出白水县dem数据，并定义投影。

四、步骤

1.白水县行政范围的提取

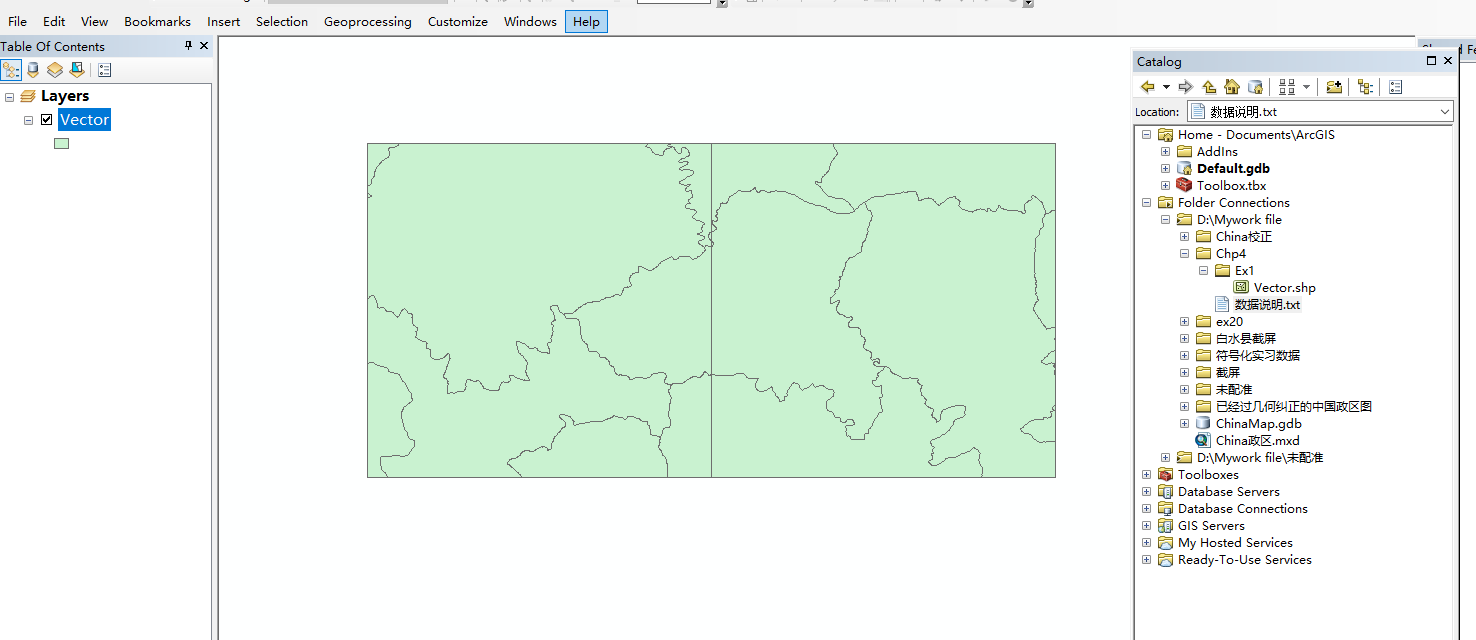

(1)加载原始数据。直接打开地图文档Chp 4＼EX1＼Chp4_ex1.mxd如图1

依据“name”字段，提取出白水县行政范围。

图1

(2)选择[分析工具（Analysis Tools）]|[提取(Extract)]|[筛选(Select)]工具，打开[筛选]对话框。

(3)在[输人要素(Input Features)]文本框中选择Vector. shp。

(4） 在[输出要素类(Output Features Class )]文本框键人输出的数据的路径与名称“E: \ Chp4\ Ex1 \Result\ 白水县裁剪。（建议输入英文）

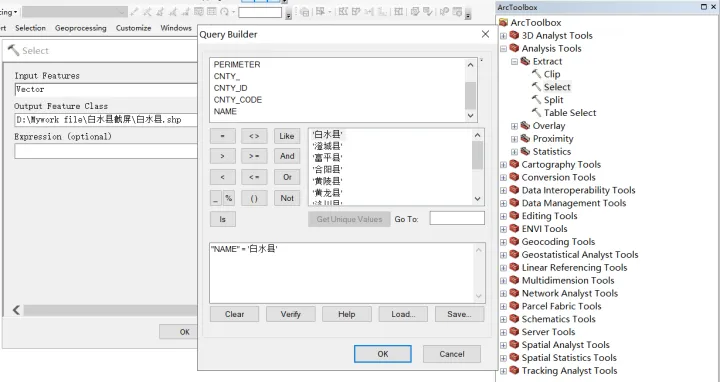

(5)单击[表达式(Expression)],打开[查询构建器]对话框，设置SQL表达式:““NAME" =‘白水县”。如图2

图2

(6)单击[确定(OK)]，完成操作。如图3、4

图·3

图4

2.DEM数据拼接

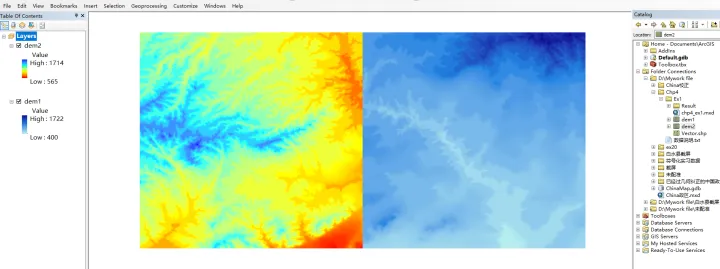

加载横跨白水县的两幅DEM数据,DEM1和DEM2。如图5

图5

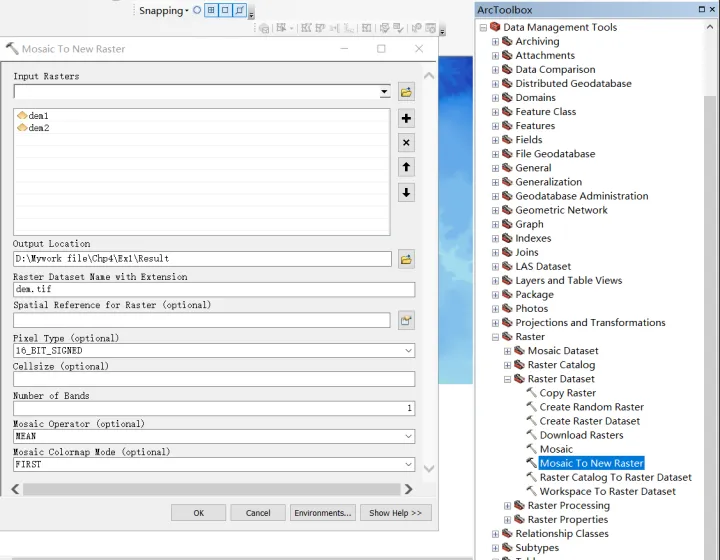

(1)选择[数据管理工具（Date Management Tools）] [栅格(Raster)] [栅格数据集Raster Dataset] [镶嵌至新栅格 Create Raster Dataset]工具，打开

[镶嵌至新栅格Create Raster Dataset ]对话框。

(2) 在[输人栅格]文本框中选择DEMI和DEM2。

(3)在[输出位置]文本框键入输出数据存储的位置"E: \Chp4 \Exl \Result"。

(4)在[具有扩展名的栅格数据集名称]文本框设置输出数据的名称“dem "。

(5)在[像素类型]可选窗口，设置输出数据栅格的类型为16 bit_ UN-SIGNED。

(6)在[波段数]文本框中键人“1”。

(7)在[镶嵌运算符]可选窗口，确定镶嵌重叠部分的方法，选择MEAN，如图6。

图6

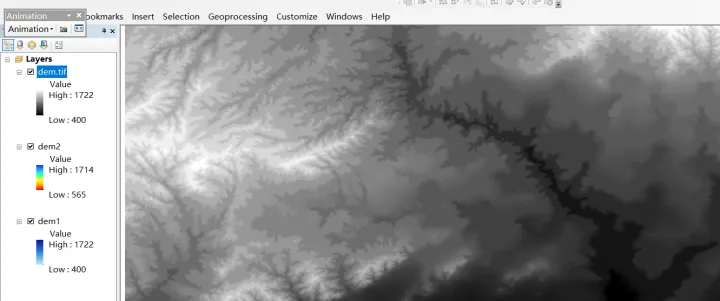

(8)单击[确定]完成操作。如图7

图7

3.利用白水县范围对DEM裁切

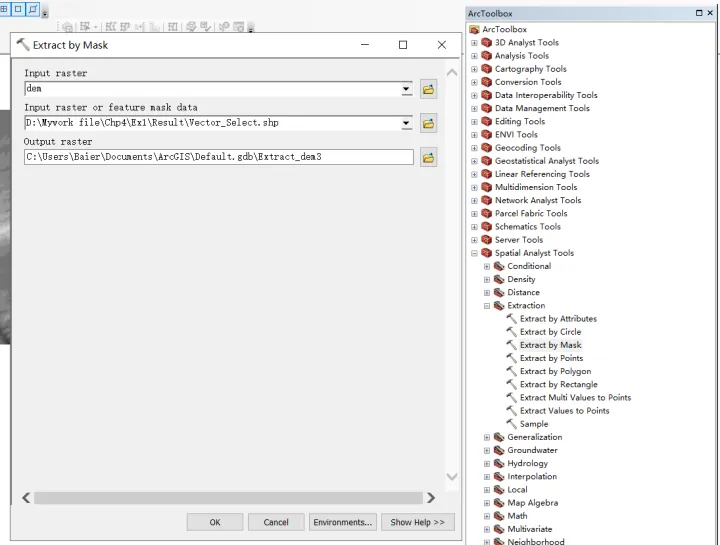

(1)选择[Spatial Analyst工具] | [提取分析] | [按掩膜提取]工具膜提取]对话框。

(2)在[输人栅格]文本框中选择需要裁切的栅格数据"E: \ Chpa

(3)在[输人栅格数据或要素掩膜数据]文本框定义进行裁切数据“E: \ Chp4 \Exl\ Result \ Vector_ Select”。

(4)在[输出栅格]文本框键人输出数据的路径与名称“E: \ Chp4\ Ex1 \Re-sult | extract_dem”。 如图8

图8

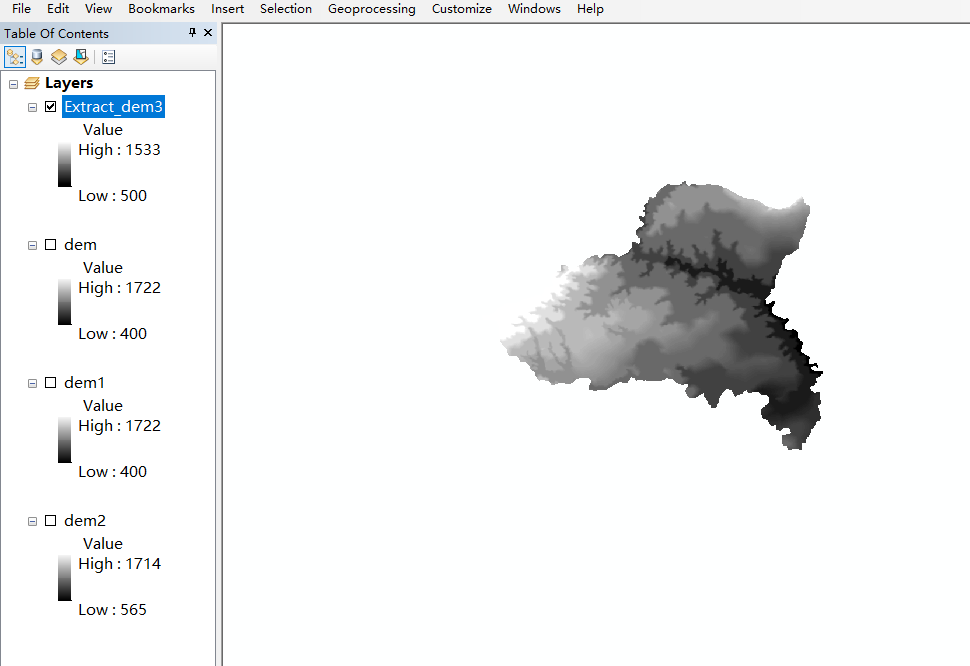

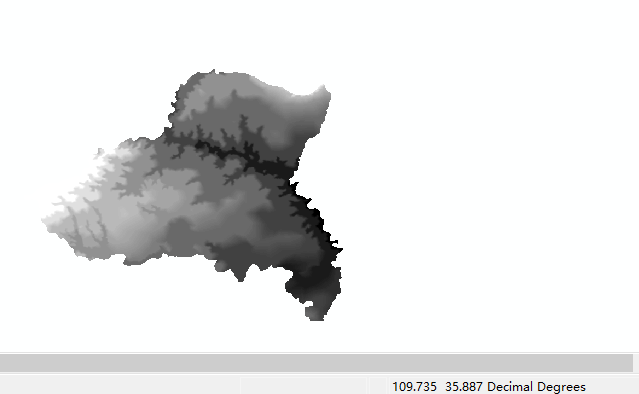

(5)单击[确定]，完成操作。如图9

图9

4.白水县dem的投影变换

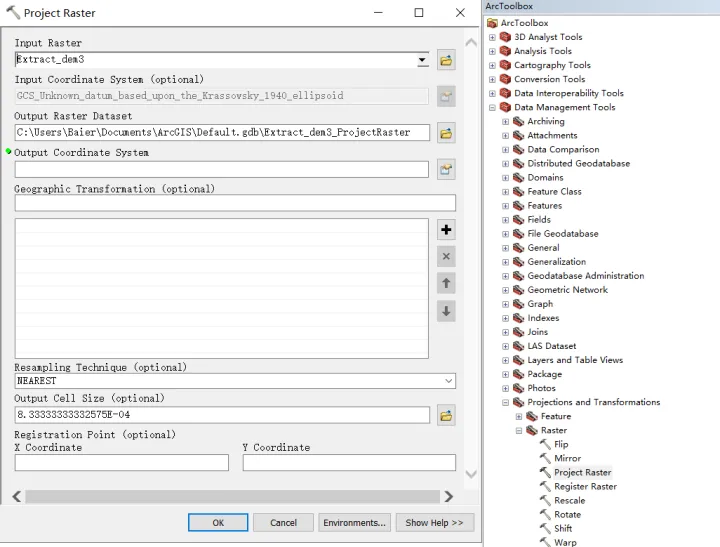

(1)选择[数据管理工具] | [投影和变换] [栅格]| [投影栅格]工具，打开[投影栅格]对话框;

(2)在输人栅格文本框中选择进行投影变换的栅格数据“E: \ Chp4\ Exl \ Result \ extract_ dem" ;

(3)在[输出栅格]文本框键人输出的栅格数据的路径与名称E: \ Chp4\ Exl \Result \ project_ dem";

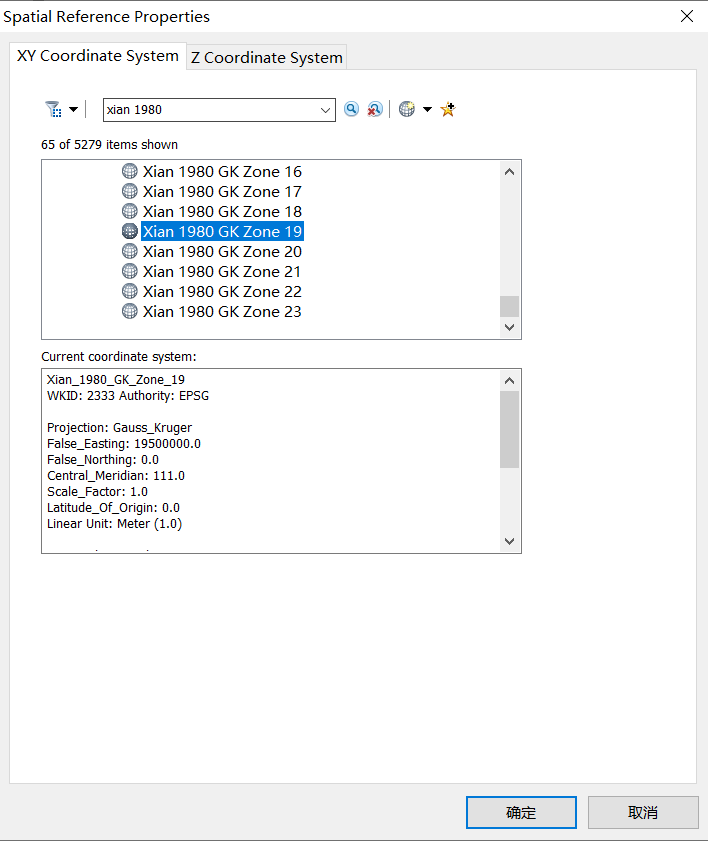

(4)单击[输出坐标系]文本框旁边的古图标，打开[空间参考属性]对话框，选择Xian 1980 GK Zone 19. prj投影;

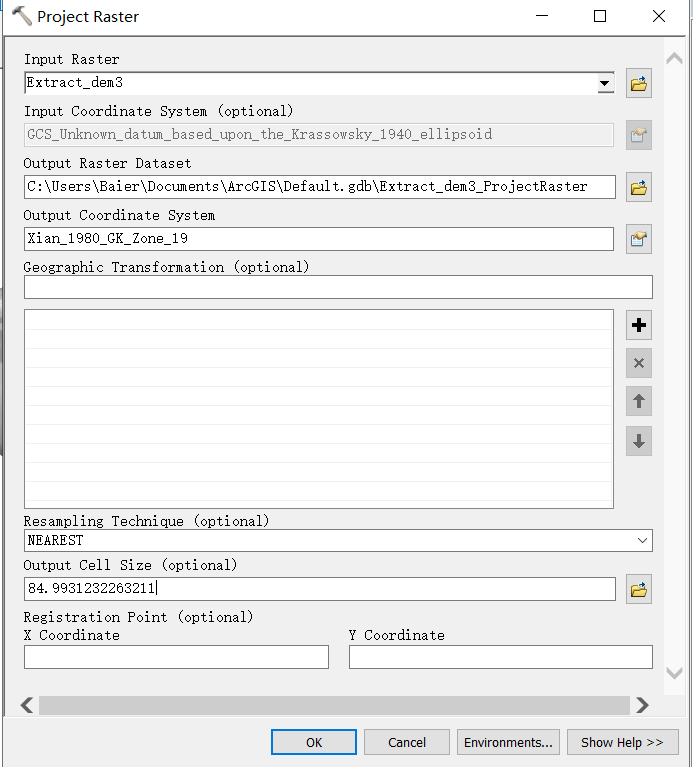

(5) [重采样技术]是选择栅格数据在新投影类型下的重采样方式，选择NEAR-EST;如图10、11

图10

图11

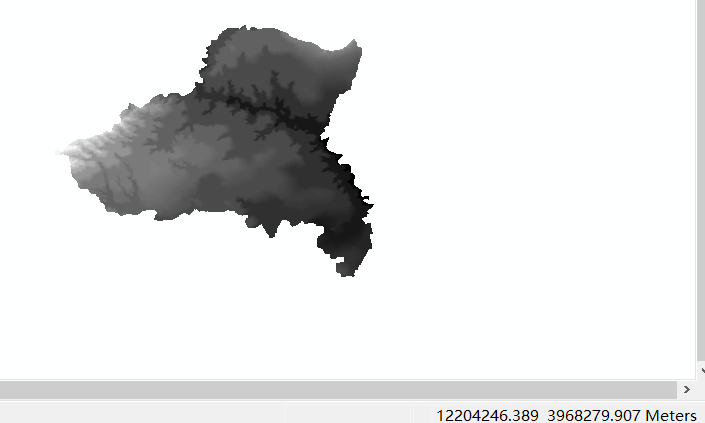

（6）单击[确定].完成操作。如图12、13

图12

图13

五、总结

（1）在进行DEM1和DEM2数据拼接的时候在【波段数】文本框中应该输入的是1，而不是l。

（2）将地理坐标转化成投影坐标，可以便于量算与其它数据叠合分析。
