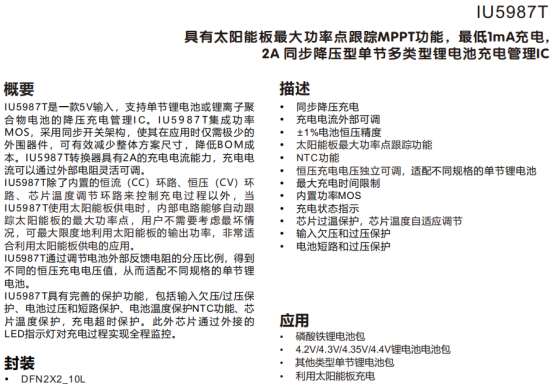

IU5987：MPPT功能,最低1mA充电,2A同步降压型单节锂电池充电管理IC

IU5987T是支持太阳能充电的单节锂电池同步降压充电管理IC，适配磷酸铁锂电池包及多规格单节锂电包，采用DFN2X2_10L封装，输入电压3.5~7V，额定工作温度-40~85℃，集成功率MOS，外围少、方案紧凑。

核心性能：最大充电电流2A，可通过检测电阻Rs调节，支持涓流/恒流/恒压三阶段充电，电流降至10%恒流值时停充，电池电压跌落到0.975倍浮充电压自动复充。具备太阳能MPPT功能，VSEN管脚调制1V电压，最低充电1mA，最大化利用太阳能功率；充电电压精度±1%，通过FB管脚外接分压电阻，适配不同锂电池浮充电压。

保护与指示：集成NTC温度保护，低温参考VIN的80%、高温参考VIN的45%，异常时停充报警，不用需接地；STAT管脚接LED，充电常亮、充满熄灭，过压/短路/过温/超时等异常时2Hz闪烁。另有输入欠压（3.5V）、过压（8.47V）保护，电池短路/过压保护，芯片120℃热调节、150℃热保护（40℃滞回），充电超时保护（TC14小时、CC/CV23小时）。

应用与PCB：Rs设定电流（2A对应25mΩ，需对应功率）；电感选2.2uH、饱和电流>2.6A、DCR<50mΩ；输入输出用22uF X5R/X7R陶瓷电容并近芯片。PCB需大电流路径短粗，LX走线短以降EMI，Rs与电感直接连接，为单节锂电及太阳能场景提供高效充电方案。

一 IU5987的特性

同步降压充电

充电电流外部可调

±1%电池恒压精度

太阳能板最大功率点跟踪功能

NTC功能

恒压充电电压独立可调,适配不同规格的单节锂电池

最大充电时间限制

内置功率MOS

充电状态指示

芯片过温保护,芯片温度自适应调节

输入欠压和过压保护

电池短路和过压保护

二 IU5987的应用信息

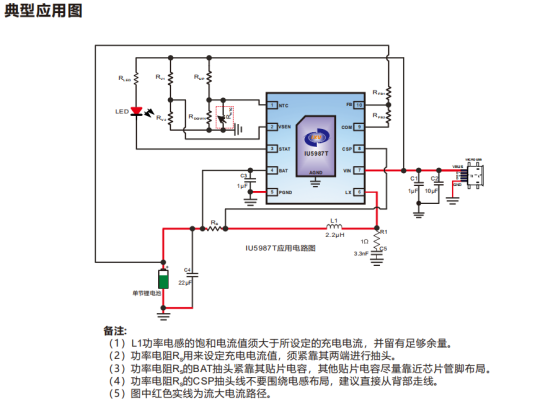

1 典型应用图

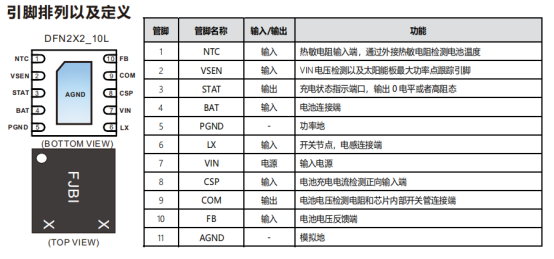

2 引脚排列及定义

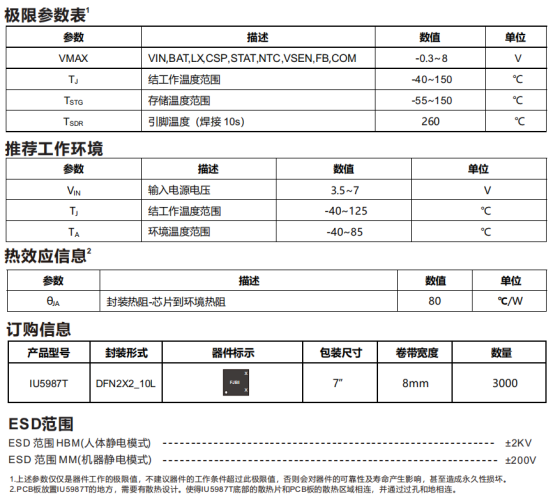

3 基础参数
