BGP：01 BGP基本配置

BGP 的邻居关系分为 IBGP （Internal BGP）和 EBGP （External BGP）两种：
1、当两台 BGP 路由器位于同一 AS 时（AS 编号相同），它们的邻居关系为 IBGP 邻居关系。
2、当两台 BGP 路由器位于不同的AS 时（AS 编号不同），它们的邻居关系为 EBGP 邻居关系。

BGP 没有自动建立邻居关系的能力，邻居关系必须通过手动配置来建立。可以通过物理接口，或环回口来建立邻居关系。

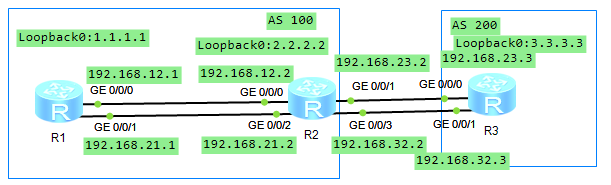

这是实验拓扑

下面是基本配置：

R1:
sys
sysname R1
int loop 0
ip add 1.1.1.1 24
int g0/0/0
ip add 192.168.12.1 24
int g0/0/1
ip add 192.168.21.1 24
q

R2:
sys
sysname R2
int loop 0
ip add 2.2.2.2 24
int g0/0/0
ip add 192.168.12.2 24
int g0/0/2
ip add 192.168.21.2 24
int g0/0/1
ip add 192.168.23.2 24
int g0/0/3
ip add 192.168.32.2 24
q

R3:
sys
sysname R3
int loop 0
ip add 3.3.3.3 24
int g0/0/0
ip add 192.168.23.3 24
int g0/0/1
ip add 192.168.32.3 24
q



配置IBGP 邻居：

使用物理接口建立邻居

R1:
bgp 100
router-id 1.1.1.1
peer 192.168.12.2 as-number 100
peer 192.168.21.2 as-number 100
q

R2:
bgp 100
router-id  2.2.2.2
peer 192.168.12.1 as-number 100
peer 192.168.21.1 as-number 100

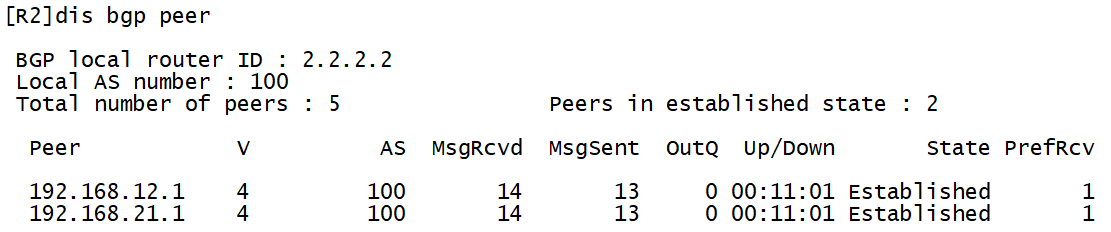

查看bgp邻居

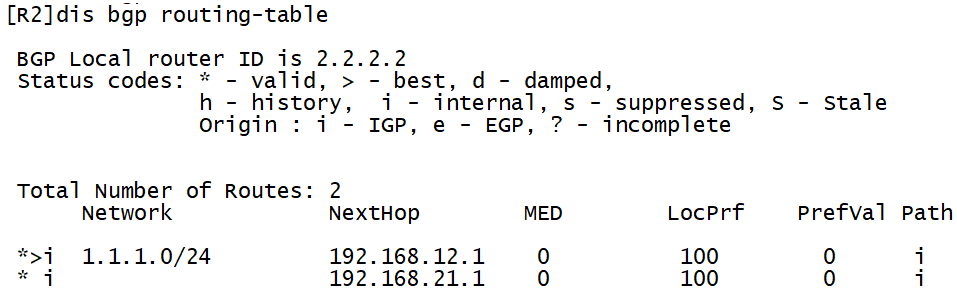

在R1 上将环回口 0通告到BGP 进程中

R1:
bgp 100
network 1.1.1.0 24

ignore的应用

需要短暂中断邻居会话且该邻居配置量较大时，通过执行命令peer ignore可以避免重新配置的工作量。例如，在一段时间内，对端升级或调整链路导致邻居频繁建立连接时，为了避免路由或邻居关系频繁震荡，需要暂时中断BGP邻居，则可以在较稳定的一端使用该命令。
使用该命令可以停止与指定对等体（组）之间的会话，并且清除所有相关路由信息。对于一个对等体组，这就意味着大量与对端的会话突然终止。

R1:
bgp 100
peer 192.168.12.2 ignore

邻居关系会变成 idle

使用环回口来建立BGP 邻居

使用Loopback 接口建立BGP邻居关系比使用物理接口建立相比较，前者具有更好的稳定性，且能够减少设备资源的开销。

R1:
ip route-static 2.2.2.0 255.255.255.0 192.168.12.2
ip route-static 2.2.2.0 255.255.255.0 192.168.21.2
bgp 100
undo peer 192.168.12.2
undo peer 192.168.21.2
peer 2.2.2.2 as-number 100
peer 2.2.2.2 connect-interface LoopBack 0

R2:
ip route-static 1.1.1.0 255.255.255.0 192.168.12.1
ip route-static 1.1.1.0 255.255.255.0 192.168.21.1
bgp 100
undo peer 192.168.12.1
undo peer 192.168.21.1
peer 1.1.1.1 as-number 100
peer 1.1.1.1 connect-interface LoopBack 0

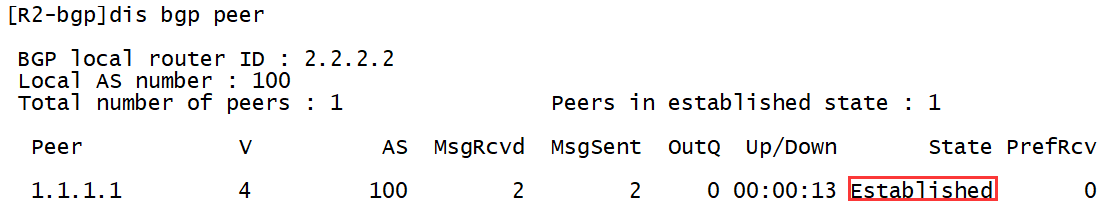

邻居也能正常建立

配置EBGP邻居

同样使用Loopback 0 接口来建立EBGP邻居

R2:
ip route-static 3.3.3.0 255.255.255.0 192.168.23.3
ip route-static 3.3.3.0 255.255.255.0 192.168.32.3

bgp 100
peer 3.3.3.3 as-number 200
peer 3.3.3.3 connect-interface LoopBack 0
peer 3.3.3.3 ebgp-max-hop 255

R3:
ip route-static 2.2.2.0 255.255.255.0 192.168.23.2
ip route-static 2.2.2.0 255.255.255.0 192.168.32.2
bgp 200
router-id 3.3.3.3
peer 2.2.2.2 as-number 100
peer 2.2.2.2 connect-interface LoopBack 0
peer 2.2.2.2 ebgp-max-hop 255

邻居建立成功

通常使用LoopBack 接口建立 IBGP邻居，使用物理接口建立EBGP邻居
