在面向对象的系统设计中，类图是一种重要的工具，用于描述系统的静态结构和类之间的关系。今天，下面内容是通过一个冰球比赛系统的类图，深入理解冰球比赛的组织结构和规则。

一、类图的用途

类图主要用于展示系统中类的结构和它们之间的关系。它帮助我们理解系统的静态结构，包括类的属性、方法以及类之间的关联、继承等关系。

二、问题原型：

下面是冰球比赛的简述：

一支冰球队由一名中锋、一名守门员、两名边锋以及两名后卫组成。每个队员都手持一个曲棍，用来在冰上运球，目标是用曲棍将球射入对方的球门。冰球比赛通常在一个室内的冰球场上进行。场地长200英尺、宽最大为100英尺。中锋的任务是将冰球传递给边锋，边锋的射门技术通常比前锋更好。后卫力图阻止对方到达本方的射门位置和射门。守门员是最后一道防线，阻挡对方的射门。每当他成功的阻挡出对方的射门，他就进行了一次“救球”。每射进球门一次得一分。一场冰球比赛要进行60分钟，这60分钟被分3次20分钟的比赛。

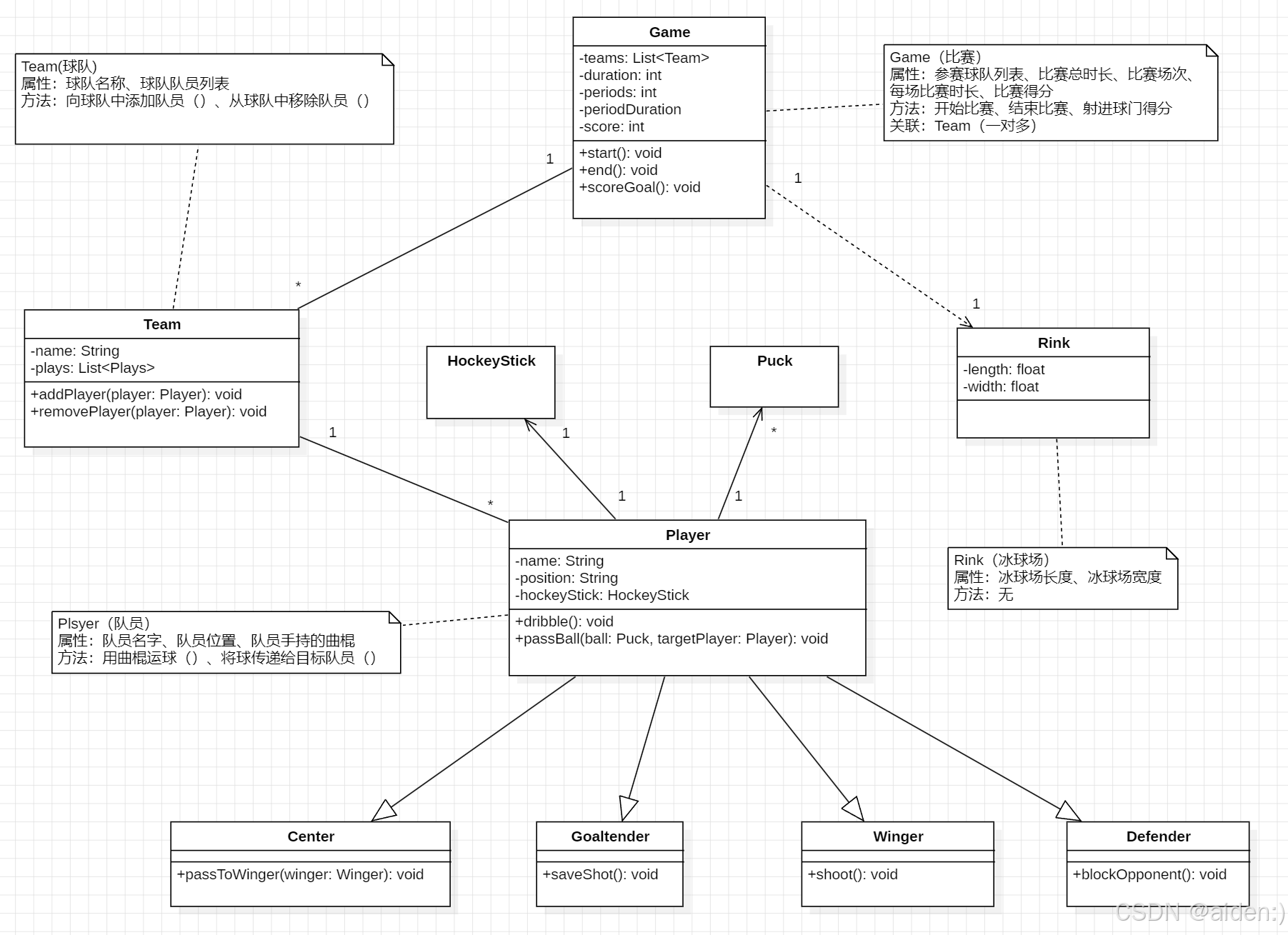

三、冰球比赛系统的类图分析

以下是对冰球比赛系统类图的详细解读：

1. 核心类设计

1.1 Team（球队）

球队是冰球比赛的基本单位，包含以下属性和方法：

属性：
- name: String（球队名称）
- players: List<Player>（球队队员列表）
方法：
- addPlayer(player: Player): void（向球队中添加队员）
- removePlayer(player: Player): void（从球队中移除队员）

1.2 Player（队员）

队员是球队的核心成员，包含以下属性和方法：

属性：
- name: String（队员名字）
- position: String（队员位置）
- hockeyStick: HockeyStick（队员手持的曲棍）
方法：
- dribble(): void（用曲棍运球）
- passBall(ball: Puck, targetPlayer: Player): void（将球传递给目标队员）

1.3 Game（比赛）

比赛是冰球活动的核心，包含以下属性和方法：

属性：
- teams: List<Team>（参赛球队列表）
- duration: int（比赛总时长）
- periods: int（比赛场次）
- periodDuration: int（每场比赛时长）
- score: int（比赛得分）
方法：
- start(): void（开始比赛）
- end(): void（结束比赛）
- scoreGoal(): void（射进球门得分）

1.4 Rink（冰球场）

冰球场是比赛的场地，包含以下属性：

属性：
- length: float（冰球场长度）
- width: float（冰球场宽度）

2. 类之间的关系

2.1 关联关系

Team 和 Player：一对多关系，一个球队包含多个队员。
Game 和 Team：一对多关系，一场比赛包含多个球队。
Player 和 HockeyStick：一对一关系，每个队员手持一个曲棍。
Player 和 Puck：多对一关系，多个队员可以操作同一个冰球。
Game 和 Rink：一对一关系，一场比赛在一个冰球场上进行。

2.2 继承关系

Player 的子类：
- Center：中锋，特有方法 passToWinger(winger: Winger): void（将球传给边锋）。
- Goaltender：守门员，特有方法 saveShot(): void（救球）。
- Winger：边锋，特有方法 shoot(): void（射门）。
- Defender：后卫，特有方法 blockOpponent(): void（阻挡对手）。
