UML活动图：网上图书销售系统工作流程

目录

一、UML活动图的基本构成要素

二、网上图书销售系统活动图详细剖析

（一）概述

（二）节点分析

三、注意事项

四、网上图书销售系统活动图展示

五、UML活动图在软件开发中的关键价值

六、总结

        在软件开发和系统设计领域，UML（统一建模语言）活动图是一种强大的可视化工具。它能够清晰地展示系统中的业务流程及其工作流，帮助开发团队和业务人员更好地理解系统的运作机制。本文将探讨UML活动图的构建、要素及其在实际应用场景中的价值，并结合网上图书销售系统用户购书流程。

一、UML活动图的基本构成要素

1. 活动（Activity）与动作状态（Action State） 活动代表系统中的操作或过程，如“搜索图书”“生成购物订单”等。它可以用圆角矩形表示，矩形内写上活动名称。动作状态则是活动执行的具体时刻和状况，表示某个动作正在进行或已完成，通常用小矩形框呈现动作名称。

2. 迁移（Transition） 迁移是连接活动图元素的箭头，表示活动的流向。箭头上可添加条件或说明，限定活动流转的条件。例如，在用户购书过程中，从“搜索图书”到“查看图书详情”的迁移，就明确了用户在完成搜索后下一步的操作方向。

3. 判断节点（Decision Node） 判断节点用于条件判断，根据判断结果，活动沿不同迁移路径执行。它用菱形表示，内部写判断条件。在购书场景中，判断用户是“继续购物”还是“结算”，就依赖判断节点来实现不同流程分支。

4. 初始节点（Initial Node）与活动终点（Activity Final Node） 初始节点是活动图起点，用实心圆点表示，没有输入迁移，只有输出迁移，标志着流程启动。活动终点代表整个活动结束，用带有实心圆点的圆圈表示，一旦执行到该终点，流程完成。在购书活动图中，初始节点表示用户开始购书，活动终点表示整个购物流程结束。

二、网上图书销售系统活动图详细剖析

（一）概述

活动图用于描述网上图书销售系统中用户购书的过程，涵盖图书搜索、查看图书详情、加入购物车、结算、付款、生成订单以及通知商家发货等环节。通过活动图，能清晰呈现用户购书的完整流程及各环节之间的流转关系。

（二）节点分析

1. 初始节点 表示用户购书过程的起点，从这里开始执行购书活动。

2. 活动节点

   • 用户登录：用户在系统中输入账号密码进行登录验证。验证成功后进入搜索图书环节；验证失败则显示登录失败信息。

   • 搜索图书：用户在搜索框输入关键词，系统检索并展示图书列表。

   • 查看图书详情：用户点击图书，进入详情页查看图书信息。从“搜索图书”迁移到“查看图书详情”，用户查看图书的详细信息，包括图片、描述、价格、评价等。

   • 将图书加入购物车：用户可将图书加入购物车。购物车作为对象节点，用于存储用户选择的图书。基于图书详情，用户做出决策，将图书加入购物车。这里有一个循环，用户可多次重复“搜索图书 - 查看图书详情 - 将图书加入购物车”这一过程，直至购物结束。在活动图中，通过从“将图书加入购物车”到“搜索图书”的迁移，并标注“继续”条件来体现循环结构。

   • 进入购物车结算页面：当用户完成购物，从“将图书加入购物车”迁移到“进入购物车结算页面”。在结算页面，用户确认购物车中的图书信息、收货地址、支付方式等。

   • 选择支付方式：用户在结算页面选择支付方式，如支付宝、微信支付、银行卡支付等。

   • 用户完成支付：用户按照选择的支付方式进行付款操作。完成支付后进入“通知商家发货”环节。

   • 通知商家发货：系统将订单信息发送给商家，商家根据订单信息安排发货。这里引入迭代结构，用“iterative”关键字表示对每个图书项的循环处理。系统依次向各图书的商家发送发货通知，直至处理完所有图书项，整个购物流程才抵达活动终点，完成购书任务。

3. 判断节点

   • 在加入购物车后，判断用户是否继续购物。若是，返回搜索图书环节；若否，进入购物车结算页面。

   • 在用户支付后，判断支付是否成功。若成功，生成购物订单；若失败，返回购物车结算页面重新支付。

4. 活动终点 表示用户购书过程的结束，当所有图书项都通知商家发货后，整个购书活动结束。

三、注意事项

1. 购物车对象节点的使用 购物车作为对象节点，在用户购书过程中起到关键作用。它可以动态添加图书，存储用户的选择，为结算和生成订单提供数据支持。在活动图中，购物车对象节点清晰地展示了图书的存储和流转过程。

2. 扩展区域的体现 对于订单中每个图书项通知商家发货的部分，将其作为扩展区域，用迭代结构进行处理。在活动图中，通过循环箭头和条件判断，明确展示了对每个图书项的处理过程，确保系统能够准确地将发货通知发送给对应商家。

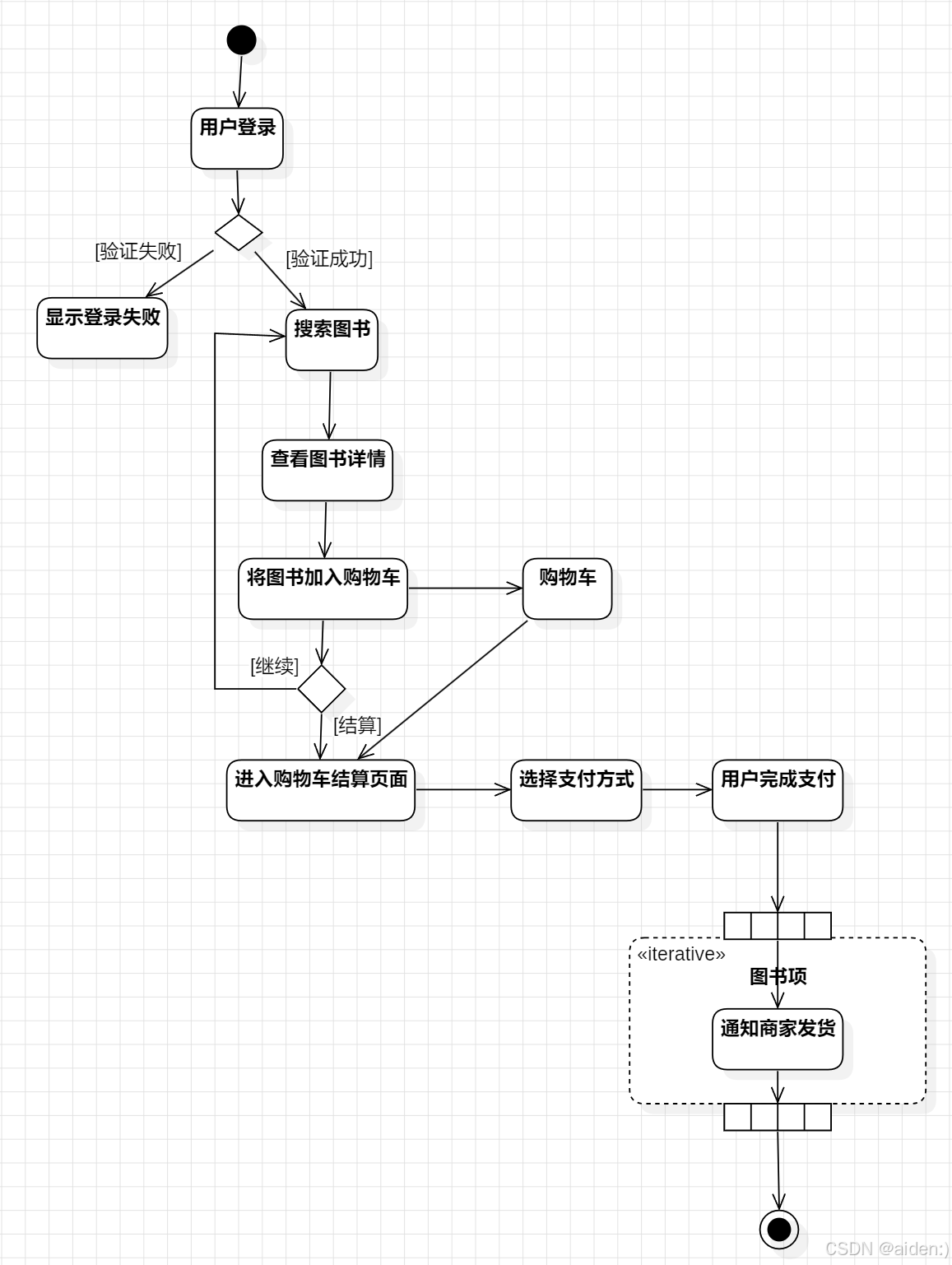

四、网上图书销售系统活动图展示



五、UML活动图在软件开发中的关键价值

1. 业务流程梳理与沟通协作 在开发初期，活动图能将复杂的业务流程以直观易懂的方式呈现出来。对于开发团队内部，不同成员（如开发人员、测试人员、产品经理等）能基于活动图快速达成对业务逻辑的共识，避免因理解不一致导致的开发问题。同时，向业务人员展示活动图，可让他们直观地确认需求是否被准确捕获和实现，便于及时调整业务策略。

2. 系统设计与开发指导 在系统设计阶段，活动图能帮助架构师和开发人员明确系统的功能模块和交互流程。根据活动图中的活动和迁移关系，可合理划分系统模块，设计类和接口，确定模块间的调用顺序和数据传递方式。在开发过程中，开发人员可依据活动图逐步实现每个活动对应的功能代码，确保开发进度和质量。

3. 测试用例设计与系统验证 测试团队可基于活动图设计测试用例，覆盖不同的活动路径和分支条件。通过模拟各种可能的用户操作路径，验证系统是否按照预期的流程执行，是否正确处理了各种正常和异常情况。这有助于发现系统中的功能缺陷、逻辑漏洞等问题，提高系统的稳定性和可靠性。

六、总结

在软件开发领域，UML活动图是可视化业务流程的强有力量具。UML活动图在软件开发过程中具有梳理业务流程、指导系统设计与开发、辅助测试用例设计等关键价值，是团队协作与系统理解的重要工具。
