双绞线实训心得体会

双绞线实训心得体会

班级    22级UI设计一班   学号 20220306136

姓名   杨嘉熙

2023 年 4 月 14 日

课程名称：网络应用技术

实验项目（课题）： 双绞线制作

实训目的： 了解rj-45的接口标准 了解直通线，交叉线的使用场合 掌握双绞线的两种制作规范，制作步骤 掌握剥线钳，压线钳的使用 掌握双绞线网线联通性烦人测试方法

实训操作器材： 双绞线   1m  2条 水晶头   6个 压线钳    1个

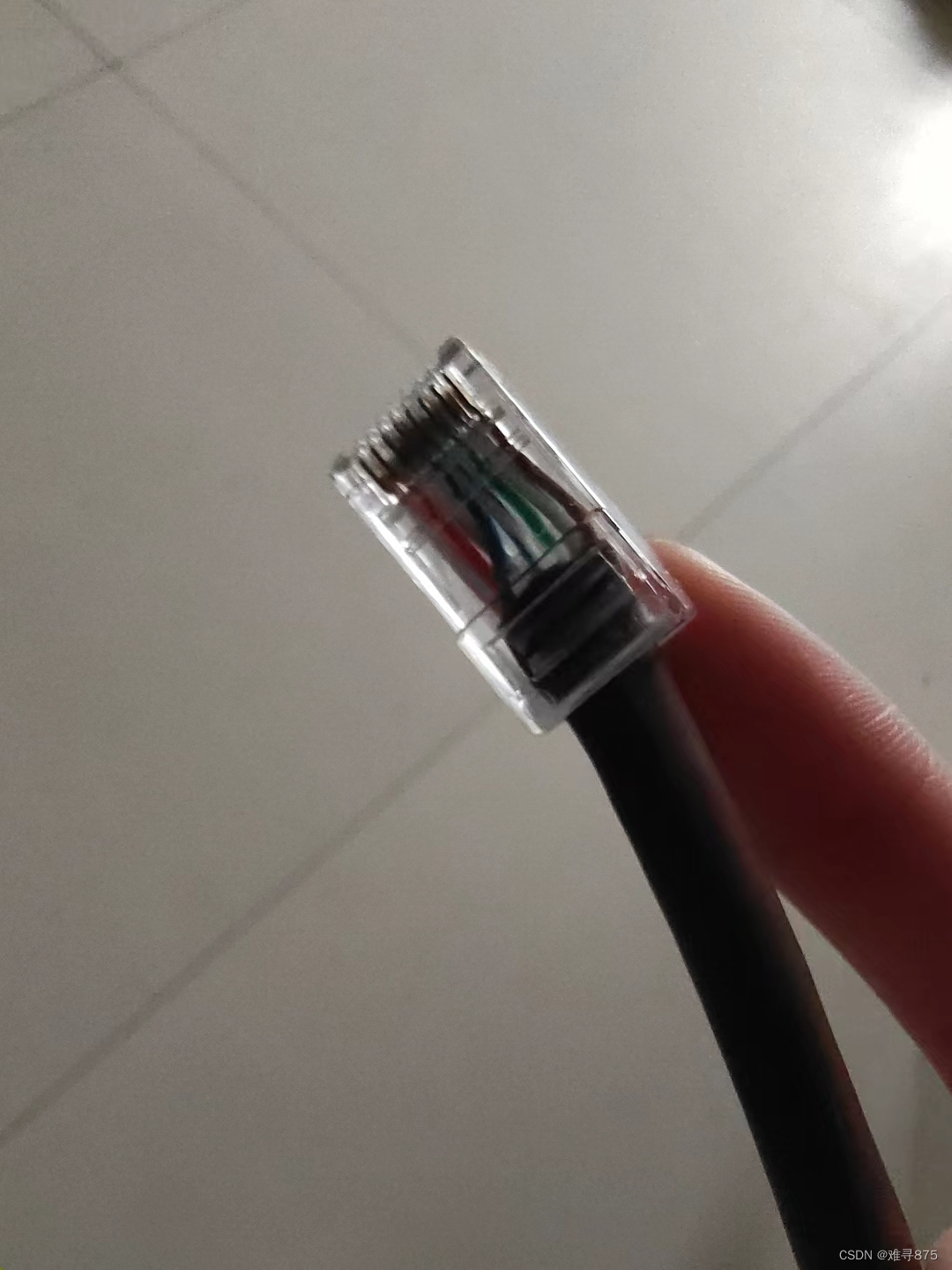

实训步骤： 用双绞线网线钳把双绞线的一端剪齐然后把剪齐的一端插入到网线钳 用于剥线的缺口中。顶住网线钳 后面的挡位以后，稍微握紧网线钳慢慢旋转一圈，让刀口划开双绞线的保护胶皮并剥除外皮 除外包皮后会看到双绞线的4对芯线，用户可以看到每对芯线的颜色各不相同。将绞在一起的芯线分开，按照橙白、橙、绿白、蓝、蓝白、绿、棕白、棕的颜色一字排列，并用网线钳 将线的顶端剪齐。。双绞线的样子 使RJ-45插头的弹簧卡朝下，然后将正确排列的双绞线插入RJ-45插头中。在插的时候一定要将各条芯线都插到底部。由于RJ-45插头是透明的，因此可以观察到每条芯线插入的位置，将水晶头按照正确的方式放入压线钳当中，压下去 将插入双绞线的RJ-45插头插入网线钳的压线插槽中，用力压下网线钳的手柄，使RJ-45插头的针脚都能接触到双绞线的芯线 完成双绞线一端的制作工作后，按照相同的方法制作另一端即可。注意双绞线两端的芯线排列顺序要完全一致。 6完成双绞线的制作后，建议使用网线测试仪对网线进行测试。将双绞线的两端分别插入网线测试仪的RJ-45接口，并接通测试仪电源。如果测试仪上的8个绿色指示灯都顺利闪过，说明制作成功。如果其中某个指示灯未闪烁，则说明插头中存在断路或者接触不良的现象。此时应再次对网线两端的RJ-45插头用力压一次并重新测试，如果依然不能通过测试，则只能重新制作。

实训体会与心得： 学习并掌握了如何制作双绞线，以及直通线，联通线的使用场景，提高了自己的动手能力，因为是第一次制作，所以耗时数小时才完成，并且用了6个水晶头，一开始完全不会，在同学的帮助下，慢慢学会如何排线，一开始不会排线，排线排的不整齐，并且还有较大的提升空间，学会了如何制作双绞线以及测线仪的使用，一开始并不熟练，常常使用过长的线来制作，造成不必要的浪费，答题的时候有不必要的错误，基础知识不够牢固，在面对双绞线和直通线的使用方法和使用对象的认识不够熟练，对使用场景和使用对象的认识不够深刻，应该有方向的多对这方面进行训练的·，遇到很多问题，就像是我在第一次剥外皮层的时候，稍微多用力就把内线给划破了，经过多次操作，熟练掌握了剪线的力度，在排线过程中，线比较弯，需要多次用劲给捏直，这需要很大的耐心，因为拔线履直并不是那么容易的，一次接着一次捏才可以把线履直，在剪线的时候我总是把线剪得长短不一，是因为我太用力捏线头，导致线不平整，总结之前的经验，然后用自然的力度把线捏好，剪的线就平齐了。在插入水晶头的过程中，力度要均衡的插进去，仔细观察每根线头有没有插到头，在插到头之后，用压线钳的线槽把金属片压下去，用检测仪检测，指示灯1-8的顺序依次亮起说明是合格的，若是没有亮，有可能是金属片没有压到位，或着是压线钳压槽不灵敏，接着多压几下就可以了。重复上面经验总结把剩下的水晶头接好，最后一共用了4个水晶头，剩余两个水晶头，顺利的结束了这次实训操作。制作过程中，在使用剥线钳时需要注意安全，防止锋利的钳口伤手。剥线时要细心，防止将里面带颜色的线剥开。压线时要先检查，防止线的排列顺序出现问题，造成实验失败。
