1.为什么钢筋要用桁架单元？

首先，从几何特性上看，钢筋在实际工程结构中主要承受轴向拉力或压力，这与桁架单元能很好模拟只承受轴向力构件的力学特性相匹配，如混凝土结构中的钢筋受弯时承受拉力，与桁架单元特性相符。
其次，桁架单元自由度较少，在进行大规模结构分析时，相比实体单元或其他复杂单元能显著减少计算量，提高计算效率，对于包含大量钢筋的大型混凝土结构模型优势明显。
再者，在 ABAQUS 中，钢筋通常要与混凝土等其他材料共同工作，桁架单元模拟的钢筋可通过节点与混凝土实体单元方便连接，能很好地反映钢筋和混凝土之间的粘结、滑移等复杂关系。
最后，从工程设计角度看，工程师主要关注钢筋轴向受力情况，桁架单元能直接输出轴向力等相关结果，与工程设计思路一致，方便进行结构设计和安全评估。

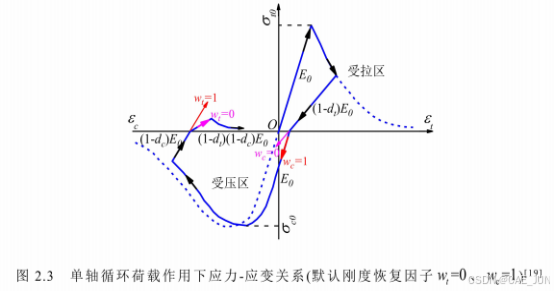

2.什么是CDP模型？

混凝土 CDP 模型是一种用于有限元分析软件中模拟混凝土受力时损伤和塑性行为的本构模型。它通过引入损伤变量描述混凝土材料性能劣化，如在拉压过程中用损伤变量反映微裂缝产生扩展导致的强度和刚度降低；同时考虑混凝土塑性行为，利用屈服面、塑性势函数等描述复杂应力状态下的塑性阶段行为。该模型的参数主要通过试验数据确定，包括基本力学性能参数和损伤、塑性相关参数。它在结构设计与评估中能帮助工程师优化结构尺寸和配筋，在地震工程研究领域可模拟地震荷载下结构的损伤累积和破坏过程，还能结合耐久性因素研究混凝土在环境侵蚀后的力学性能变化和破坏过程，用于评估使用寿命。

推荐大家可以看一下昆明理工大学张田的硕士论文，个人觉得帮助很大。

来源：典型混凝土模型在单调和循环荷载下数值模拟应用研究

3.为什么模拟结果不捏缩？

ABAQUS 模拟钢筋混凝土结果不出现捏缩可能是由多种因素导致的。

材料模型设置方面，混凝土本构关系若不准确，如未考虑受压软化特性或本构模型及参数设置有误，以及钢筋本构关系设置不符合实际，都会影响结果。
单元类型及网格划分不合理，单元类型选择不当无法很好地模拟材料非线性行为，网格划分太粗糙不能准确描述应力和应变变化，尤其是在裂缝和应变集中区域，会影响捏缩现象的出现。
边界条件和加载方式设定存在偏差，边界条件不符合实际会导致内力重分布异常，加载方式不准确如加载速率过快或不符合实际受力过程，也会使混凝土内部损伤发展过程无法正确模拟，进而导致捏缩现象无法正常显示。

4.能够钢筋本构有哪些？

在研究过程中，大家可能会发现所得滞回曲线较为方正，这主要是由于未考虑钢筋与混凝土之间的粘结滑移。众所周知，双线性本构很难出现捏缩现象。此时，不妨考虑其他本构。就我所知，应用较为广泛的有方子虎老师的本构以及清华大学的 PQ-Fiber。至于这两者哪个更好，难以定论，可以都去了解一下。由于无法发送网址，有需要的可以私聊我。
