DC-DC电源设计要点（2）

1续流二极管

作用：当电路断开时，起到续流的作用，与电感等元件形成回路。

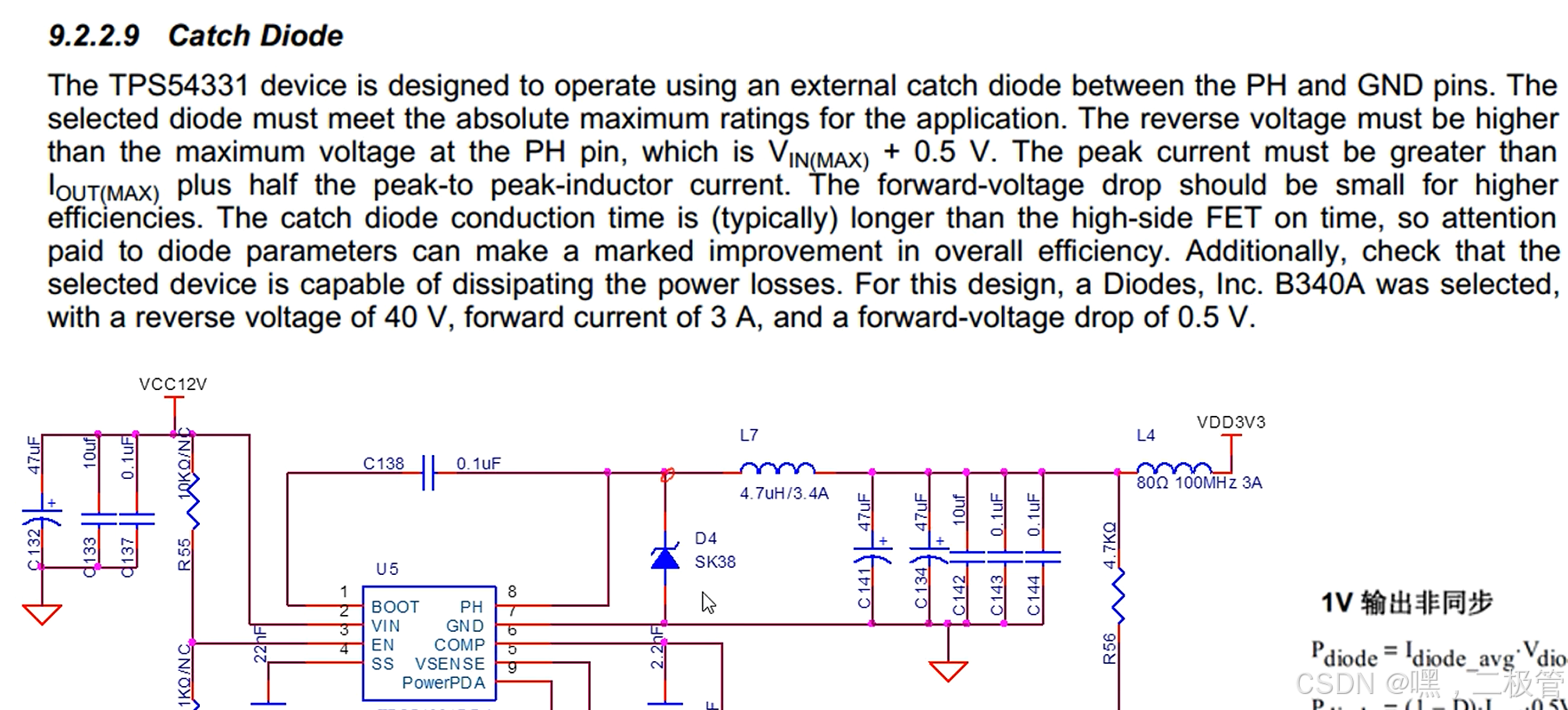

如图：

根据上图来看怎么选型这个续流二极管：

（1）二极管的反向耐压要大于二极管正上方那个结点的电压，上图中上面结点的电压为VCC＋0.5V；

（2）二极管的正向导通压降要小，压降越小，电路中所浪费的能量越小。

（3）二极管的导通频率要合适，上图因为DC-DC的开关频率为570KHz，所以二极管的导通频率要快，就选用肖特基二极管。

插入一个与续流二极管不关的东西：（1）芯片正上方的那个电容，按照芯片手册的要求放置即可；（2）输出之前放置的磁珠L4，优点方便测量电路，缺点温度变化时会有压降。

2环路设计

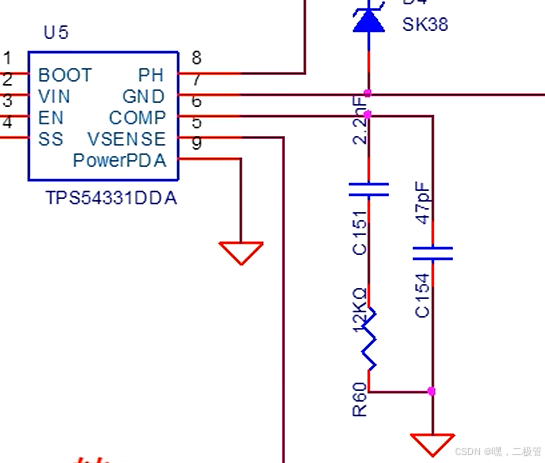

如图：

环路设计的指标：剪切频率，相位裕量，增益裕量。

各指标的解释：

剪切频率：

定义：有的文档叫穿越频率，是指环路增益为0dB时对应的频率；

意义：剪切频率越高，响应速度越快，但更容易引起环路不稳定和震荡；剪切频率过低则环路瞬态响应不够，可能导致输出电压异常。

经验值：通常剪切频率设计为开关频率的1/10~1/20；瞬态响应不足的系统往往其剪切频率低于10KHz，此时环路处于过度补偿的状态。

瞬态响应：主要表征因负载变化而引起的输出电压变化，瞬态响应越差，则相同负载变化引起的输出电压变化越大；

相位/增益裕量：

定义：相位裕量--当环路增益为0时，对应的信号相位与180°的差值；增益裕量--当信号相位为0时，对应的负增益量；

意义：表征开关电源的稳定度，如相位裕量或增益裕量不够，则可能因温度，PCB布局布线以及器件个体差异等影响，使系统进入不稳定或震荡的状态；

经验值：足够稳定的开关电源设计，一般应使相位裕量>=45°，增益裕量<=-10dB。

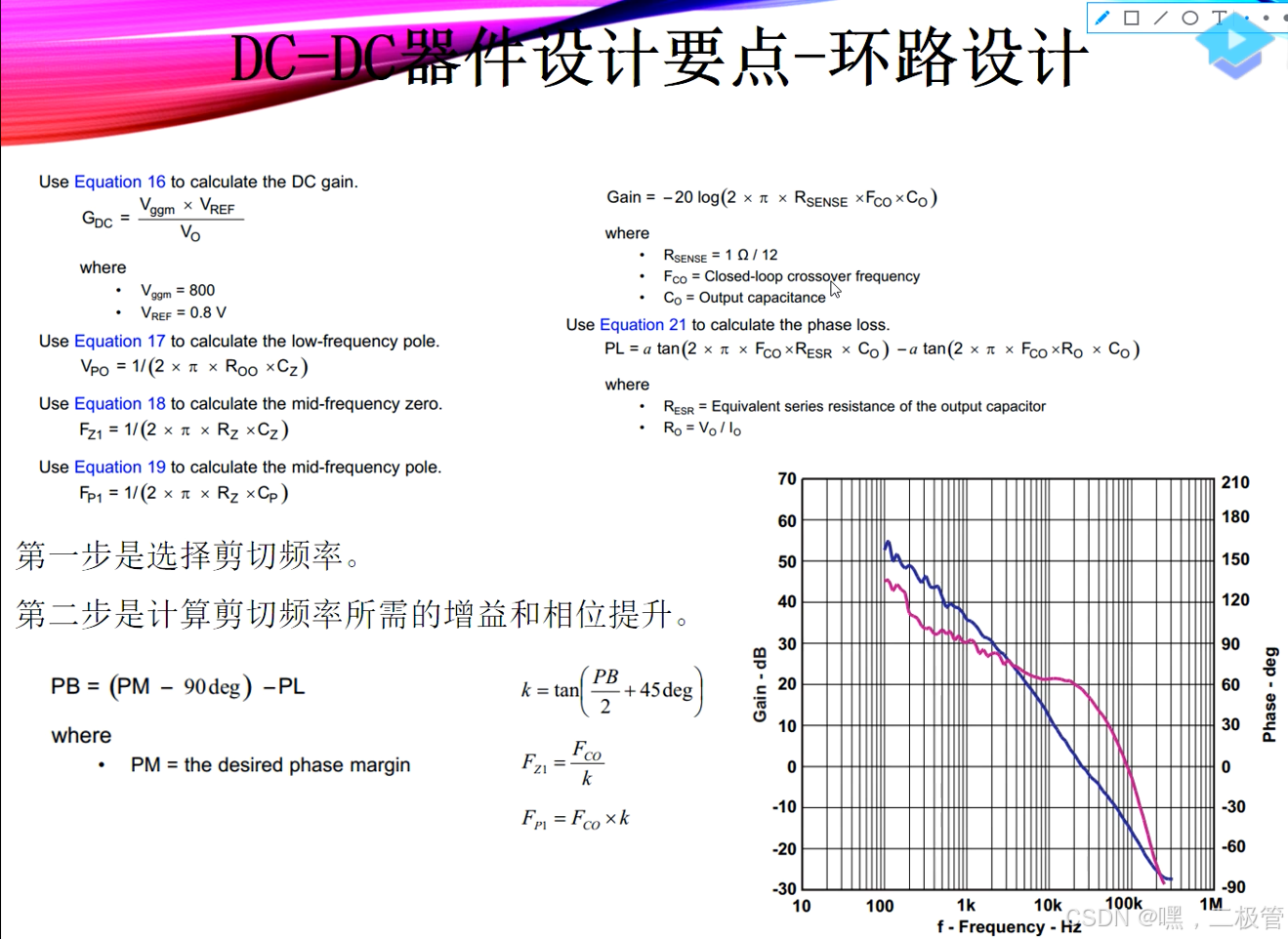

环路设计的计算公式：

解释上图公式：

左上角公式：

Gdc：表示的是直流增益，通过公式可以计算出来；

Vpo，Fz1，Fp1表示的三个极点，分别是低频极点，零点，中频极点。

右上角公式：

 Gain：表示损失的增益；

PL：表示损失的功率；

下方公式：

PB：想要的相位裕量，上文提到要>=45°；

PB：表示需要提升的相位，就是要满足这样的剪切频率，和相位裕量，还需要提升的相位。

后面就可以根据k值算出零点和中频极点

第一步:通过开关频率，得到剪切频率Fco，上文提到了剪切频率是开关频率的1/10~1/20，这里从手册中就得到了剪切频率最高是25KHz。

第二步：计算所需的增益和提升。

计算环路具体元器件的计算公式：

根据之前公式，可得Fz1，和Fp1，然后就可以根据上面公式进行计算，算出Rz，Cz，Cp；
