1·二极管特性介绍

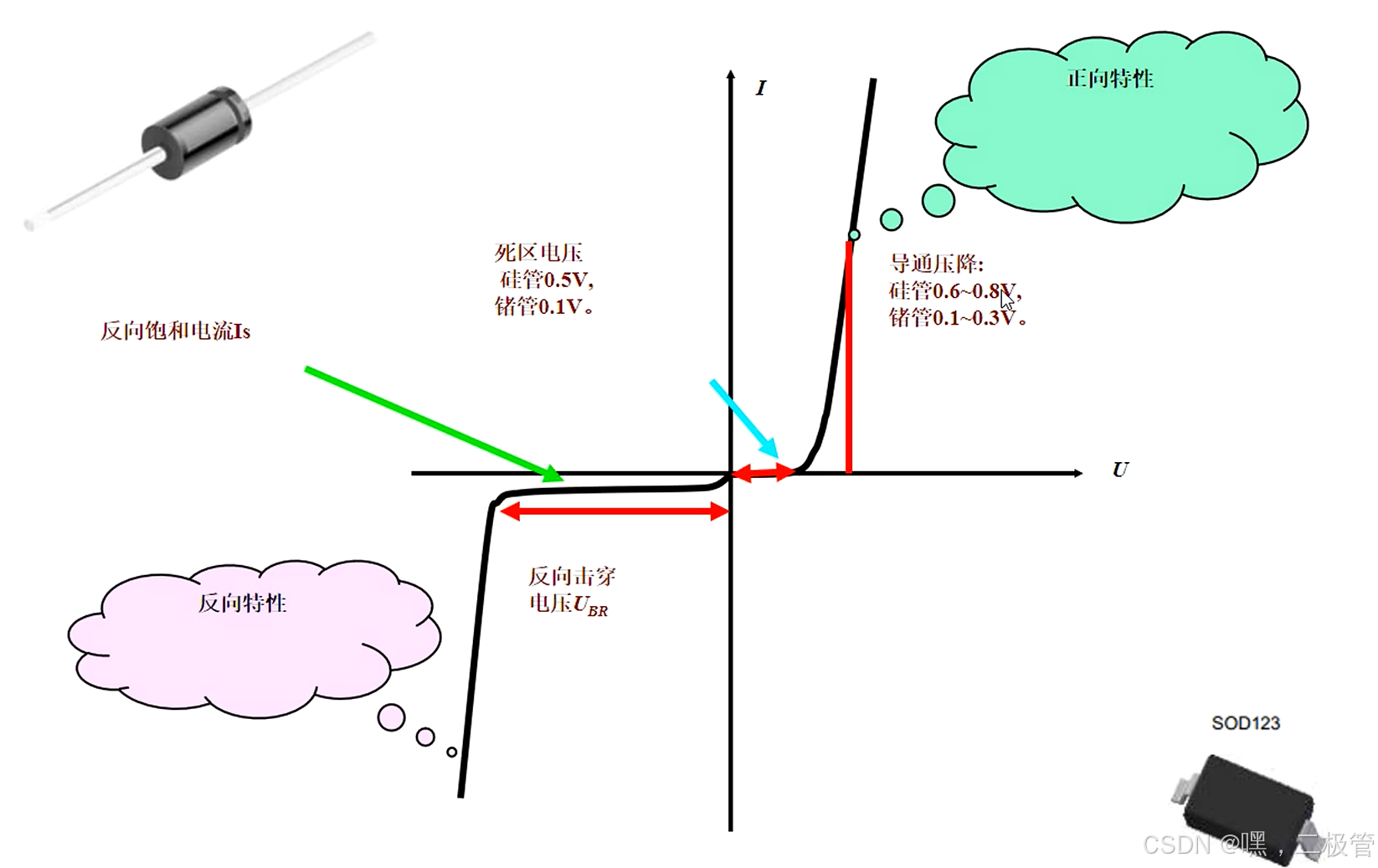

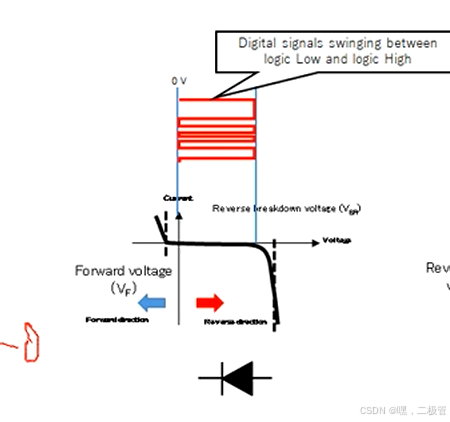

伏安特性曲线:
二极管的击穿分为两种:
齐纳击穿:是可逆的,即当外加电压撤除后,器件的特性可以恢复。稳压二极管
雪崩击穿:不可逆,击穿的外加电压值,称为击穿电压。
2·二极管看点
正向电压即压降(Low forward voltage),注意他与温度的关系
快速反向恢复时间(Fast reverse recovery time):反向恢复时间与二极管电容有关。即从正向导
通电流为0时到进入完全截止状态的时间。
最小总电容(Small total capacitance)
峰值反向电压(Maximum (peak) reverse voltage):电路偶尔可以达到的最大反向电压;
漏电流(leakage current):极管反向偏时,仍然会有微弱的反向电流流过二极管,也可以叫反向电流(Reverse Current)。
反向电压(Reverse voltage):平时工作能达到的最大反向电压,运用时要打折8折。
峰值正向电压(Maximum (peak) forward current):电路偶尔可以达到的最大正向电压
平均正向电压(Average forward current):平时工作能达到的最大正向电压,运用时要打折8折。
浪涌电流(Surge current (10ms)):如刚刚接入电源时会有浪涌电流。
功率耗散(Power dissipation)
一些电路特性曲线,如温度与压降的关系,温度与漏电流的关系,反向电压与电容的关系,反向恢复时间与电流的关系。
3·二极管的种类
(1)稳压二极管也叫齐纳二极管:一般让他工作在击穿区
稳压二极管要关注的参数:

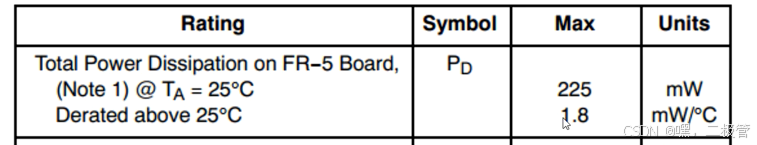

PD的功耗计算为稳压电压×稳定反向电流;Max框下指最大功率为225mW,每升高一度降低1.8mW的功耗(在超过25°的情况下),实际运用功率要打5折。

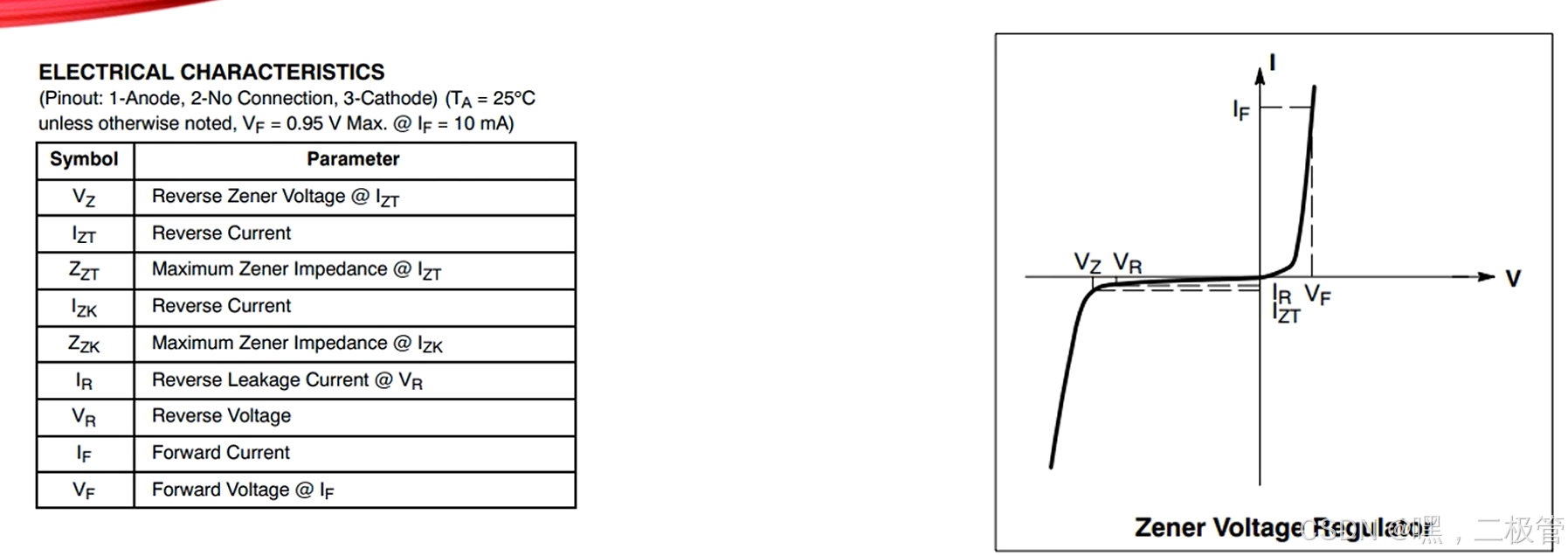

解释上图参数:
VZ (NominalZenerVoltage) 标称稳定电压:是稳压二极管最重要参数。没有之一。注意稳压值与温度的关系。
IZT稳定电流:稳压管产生稳定电压时通过该管的电流值。低于此值时,稳压管虽并非不能稳压,但稳压效果会变差;高于此值时,只要不超过额定功率损耗,也是允许的,而且稳压性能会好一些,但要多消耗电能。
Zzt表示在标称稳压值和标称稳压电流值下的稳压二极管阻抗。
Izk表示稳压二极管反向击穿拐点处的电流。
Zzk表示稳压二极管反向击穿拐点处的阻抗。
VR表示稳压二极管的反向电压
Ip表示稳压二极管在反向电压6.5V情况下的漏电流为5uA.

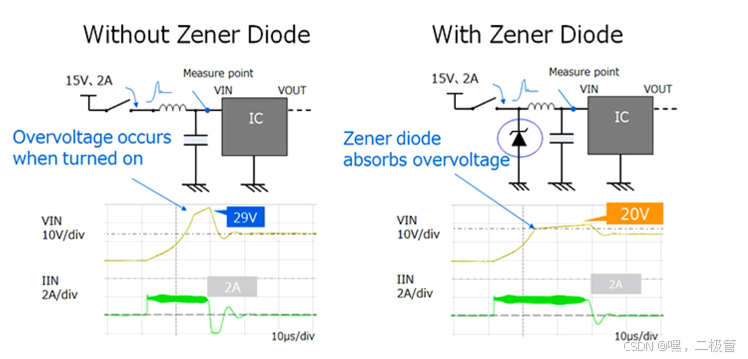

注:稳压二极管适用于保护电源线、电源控制线,并能保护内部电路和 IC 免受热插拔等引起的
过压影响。;稳压管一般串联使用,稳定电流一般取决与电流更小的那个稳压管。

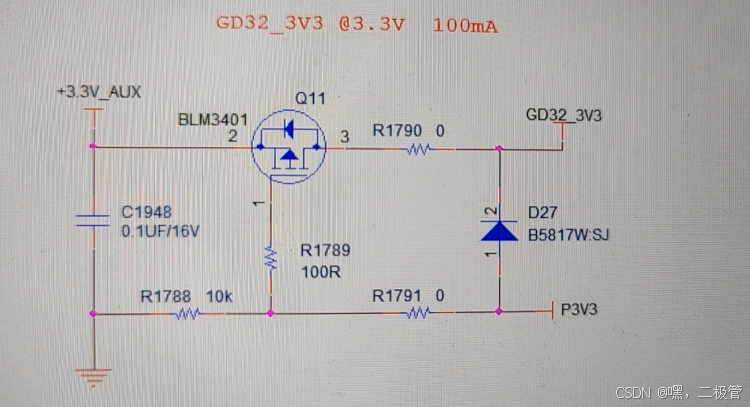

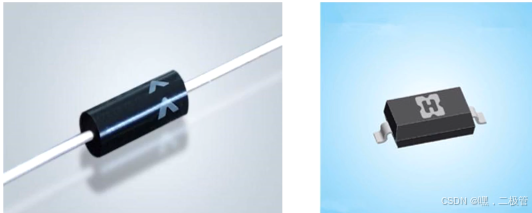

稳压二极管的实际例子:
(2)肖特基二极管:
肖特基博士 (Schottky) 命名的,肖特基势垒二极管(SchottkyBarrierDiode, 缩写成 SBD) 的简称。金属与半导体接触形成的金属一半导体结原理制作的。
特性:
比一般的PN结二极管具有更低的正向电压
是具有极低的结电容和更快的开关速度(10ns)
反向电流比一般的PN结二极管大

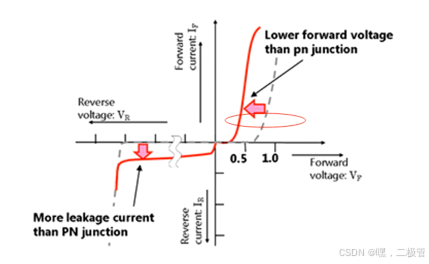

特性表现如图:
实际应用场景:
已知左上方和右下方是供电出,右上方为输出。
当左上方电源供电时,二极管处于反向截至状态;右下方电源供电时二极管又处于正向导通状态,所以在电源切换时,就要求开关速率快,为了不影响输出二极管正向导通压降也要低,所以肖特基二极管就很适用。
主要应用于开关,续流,逻辑与,逻辑或。
(3)发光二极管
选型时的注意点:
LED 的颜色
LED 的颜色是一项非常重要的指标,是每一个 LED 相关灯具产品必须标明,目前 LED 的颜色主要有红色、绿色、蓝色、青色、黄色、白色等。LED 的电流
LED 的正向极限 (IF) 电流多在 5-10mA。LED 的发光强度仅在一定范围内与 IF 成正比,当
IF>20MA 时,亮度的增强已经无法用内眼分出来。LED 的电压
通常所说的 LED 是正向电压,就是说 LED 的正极接电源正极,负极接电源负极。电压与颜色
有关系,红、黄、黄绿的电压是 1.7-2.0v 之间。白、蓝、翠绿的电压是 3.0-3.6v 之间.LED 的反向电压 VRm
允许增加的最大反向电压。超过数值,发光二极管可能被击穿损坏
发光二极管应用注意事项:
1·若用直流电源电压驱动发光二极管时,在电路中一定要串联|限流电阻,以防止通过发光二极管的电流过大而烧坏管子,注意发光二极管的正向导通压降为1.7~2V。
2·发光二极管的反向击穿电压比较低,一般仅有几伏。因此比当用交流电压驱动LED时,可在LDE两端反极性并联整流二极管,使其反向偏压不超过0.7V,以便保护发光二极管。注:不同导通电流下,有不同的压降;不同颜色 LED 的压降及发光效率有差异,故限流电阻不同,所以注意看器件手册;

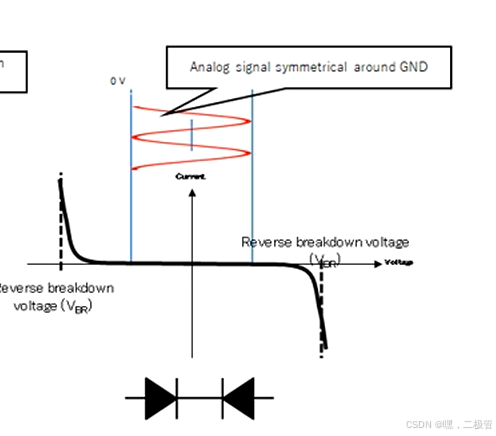

(4)TVS二极管
TVS 一瞬态电压抑制器的简称,英文全称 Transient VoltageSuppressor Diode当 TVS 的两极受到反向瞬态高能量冲击时,它能以 ps 秒量级的速度将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压籍位于一个预定值,有效地保护电子线路中的精密元器件免受浪涌脉冲的损坏。
特点:
响应速度快(1ps)
瞬态功率大
漏电流低
击穿电压偏差小
箱位能力强
耐浪涌抑制电压能力特强。

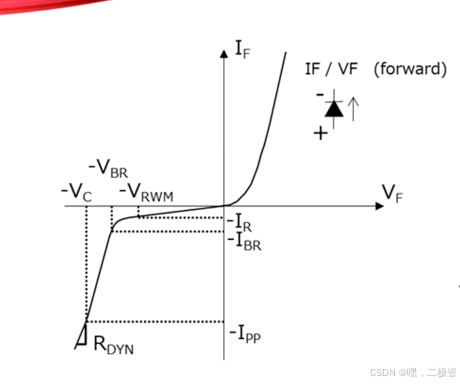

TVS二极管要关注的参数:
反向截止电压 (VRWM) 与反向漏电流 (IR):反向截止电压 (VRWM) 表示 TVS 管不导通的最高电压,在这个电压下只有很小的反向漏电流 IR。
注:正常的工作电压要小于这个反向截止电压。
击穿电压VBR:TVS管通过规定的测试电流时的电压,这是是表示TVS管导通的标志电压。
最大钳位电压VC:TVS管流过脉冲峰值电流IPP时两端所呈是现的电压。要求这个电压要小于芯片毁坏电压。
脉冲峰值电流IPP: TVS管允许通过的10/1000μs波的最大峰值电流,超过这个电流值就可能造成永久性损坏。
动态电阻:RDYN 动态电阻是当 ESD 保护二极管随着反向电压增加而反向击穿时 VBR 和 VC之间 V-1 曲线的斜率。
CT: 二极管的等效电容。极间电容会影响 TVS 的响应时间
TVS分类
单管:
双管:
单管适用单向信号,双管适用双向信号
选型要点:
TVS 的最大反向钳位电压 VC 应小于被保护电路的损坏电压:
TVS 的额定反向关断电压 VRWM 要大于或等于被保护电路的最大工作电压,若选用的
VWM 太低,器件可能进入雪崩或因反向漏电流太大影响电路的正常工作;
交流电压只能用双向 TVS;
TVS 的最大峰值脉冲功率 PM 必须大于被保护电路可能出现的峰值脉冲功率,其峰值脉
冲电流应大于瞬态浪涌电流;
结电容是影响 TVS 在高速线路中使用的关键因素。
降额(就是功率要打折)
TVS器件的放置:放置位置要靠近静电发生的地方。
