实验要求

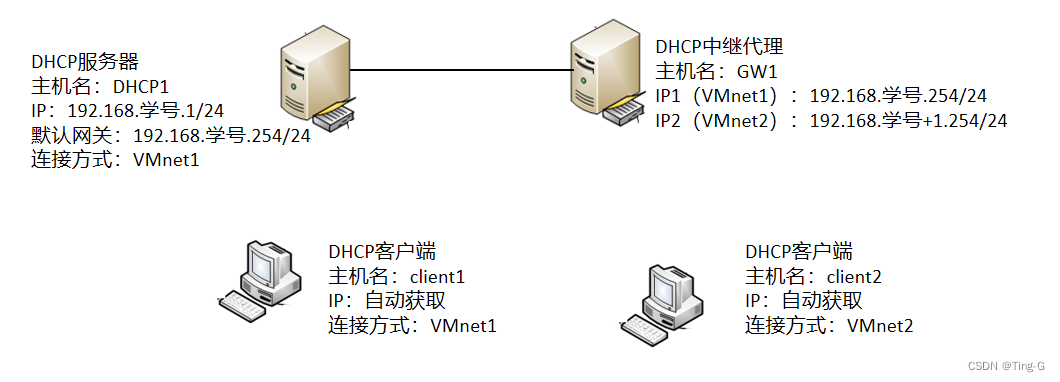

请按如图所示拓扑搭建DHCP服务器和DHCP 中继代理,并使两个客户端都可自动获取ip地址。
实验过程
这时候咱们在这里进行线分析一下,从题意可以看出,我们需要开·三台机器,一台作为DHCP 服务器,一个做为DHCP中继代理,一台作为测试机,获取DHCP下发的ip地址
首先咱们需要做一下是实验前的准备

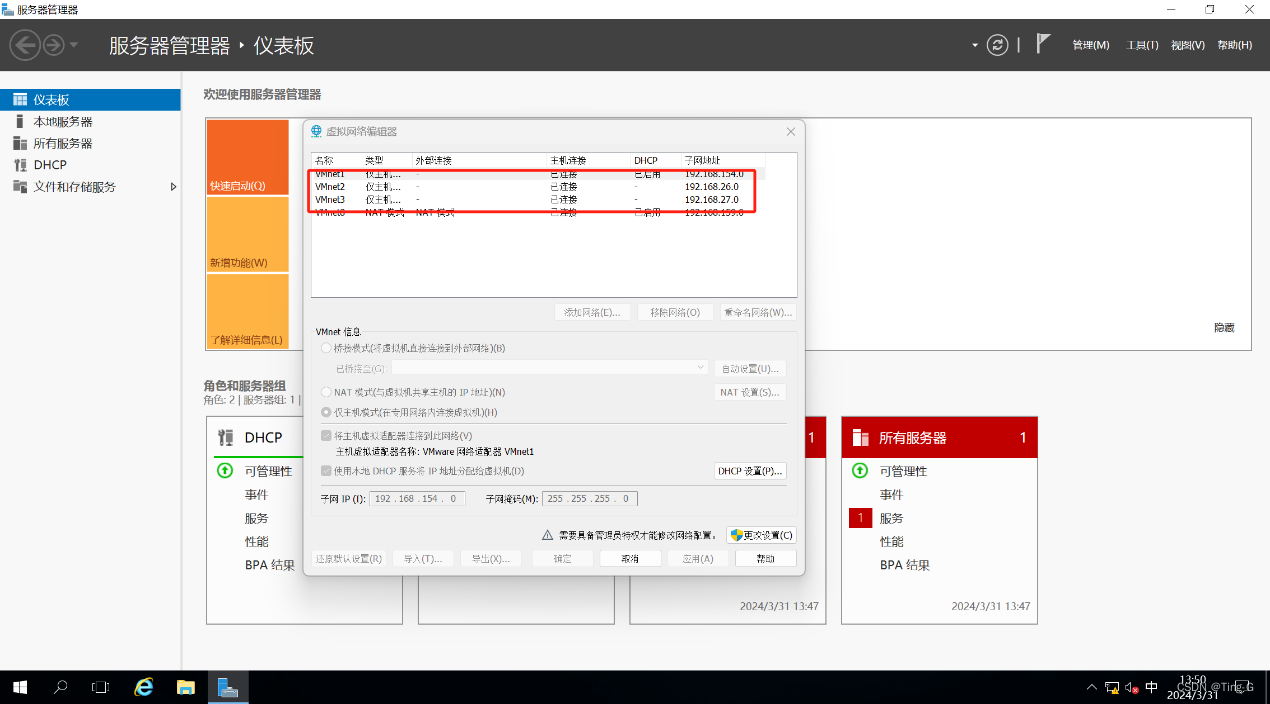

设置两个VMnet,下面根据我的操作进行即可

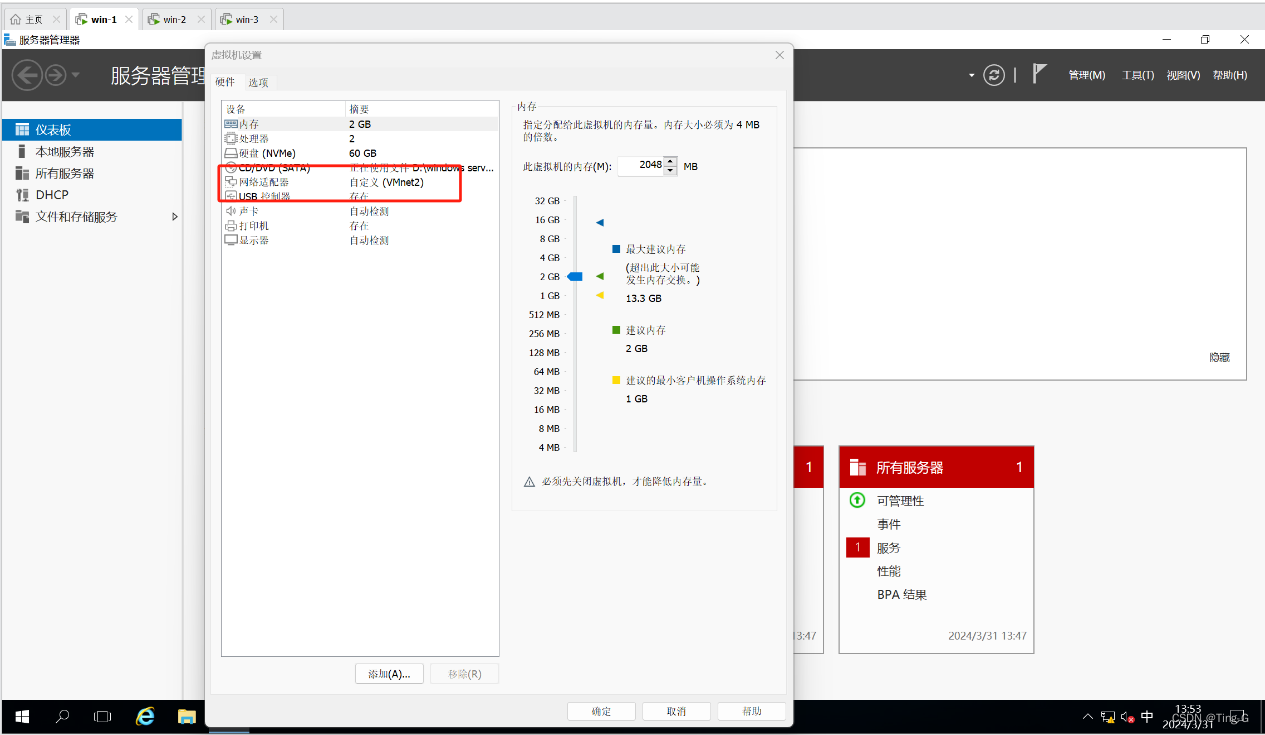

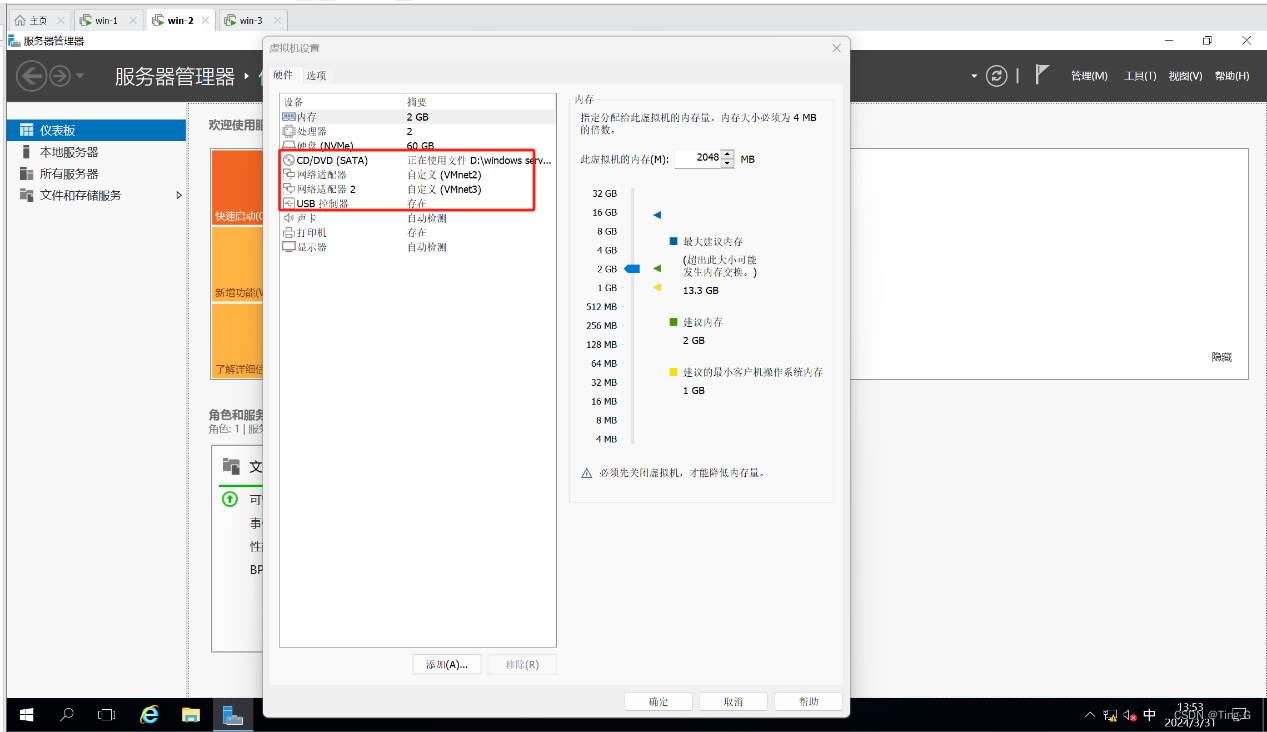

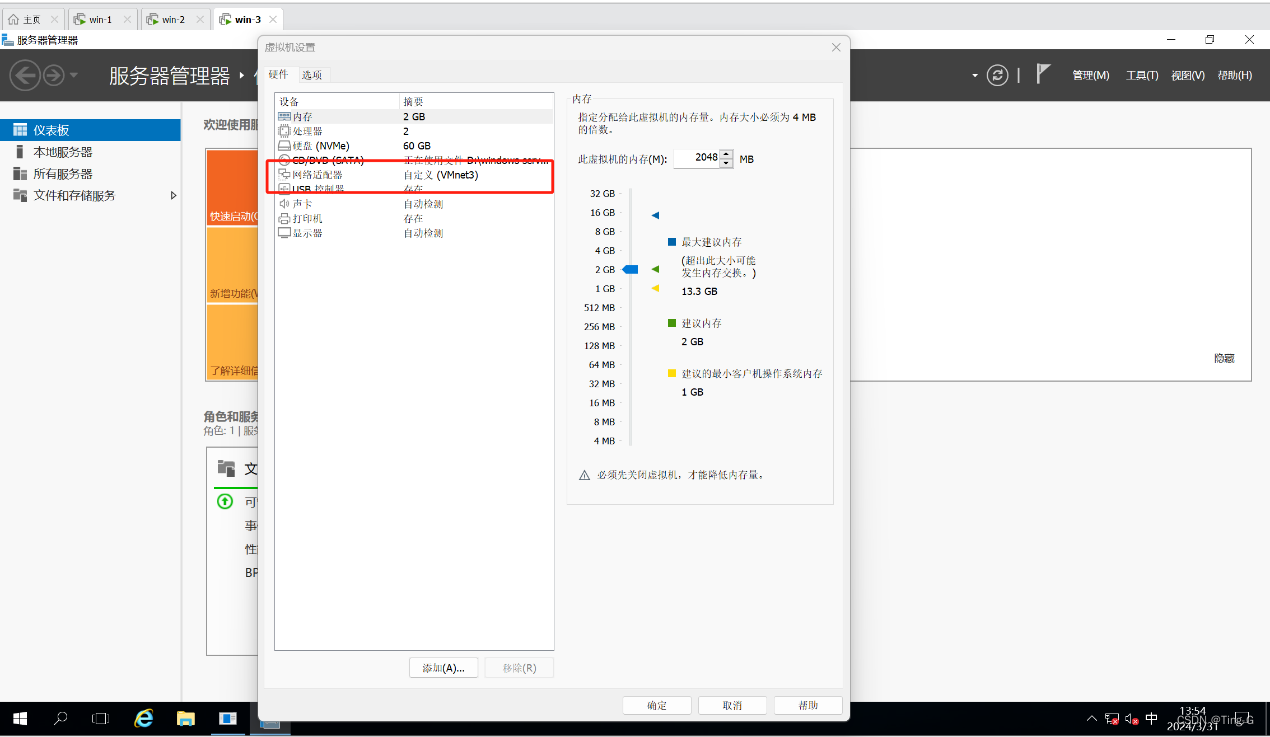

首先咱们将每台机器都设置在一定的VMnet里边
WIN-1
WIN-2
WIN-3

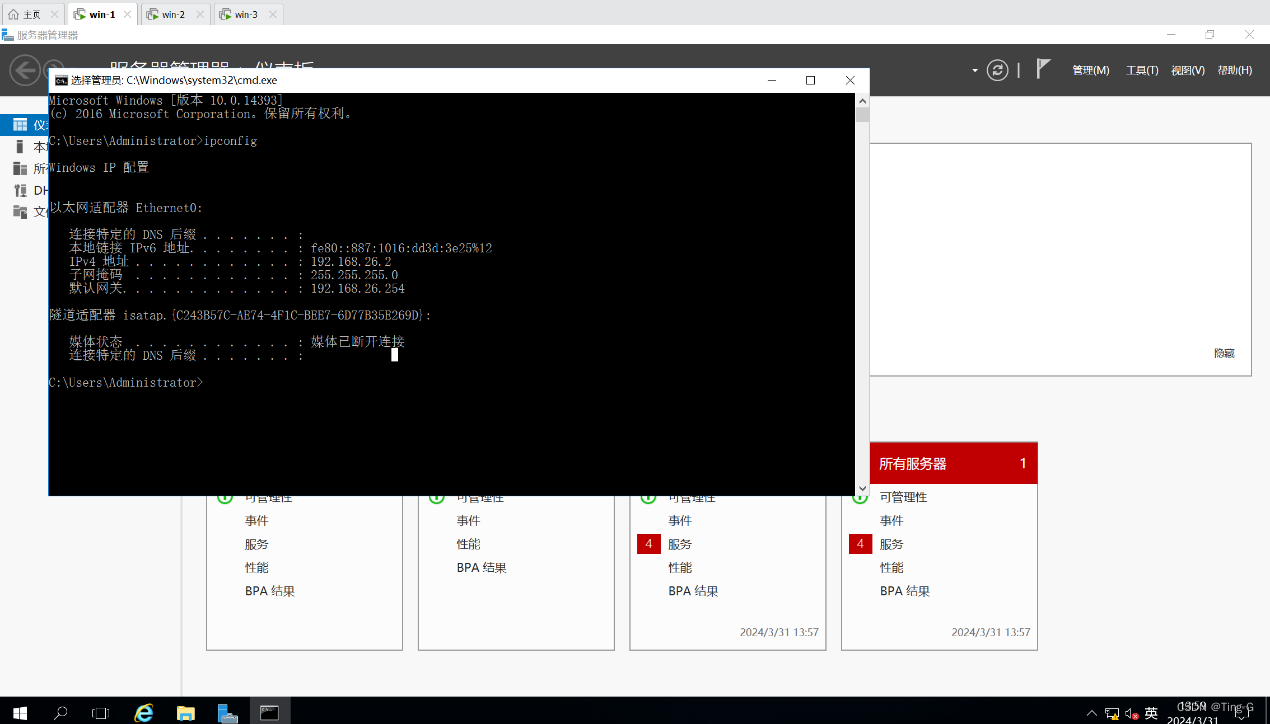

然后咱们在设置相应的IP地址
WIN-1

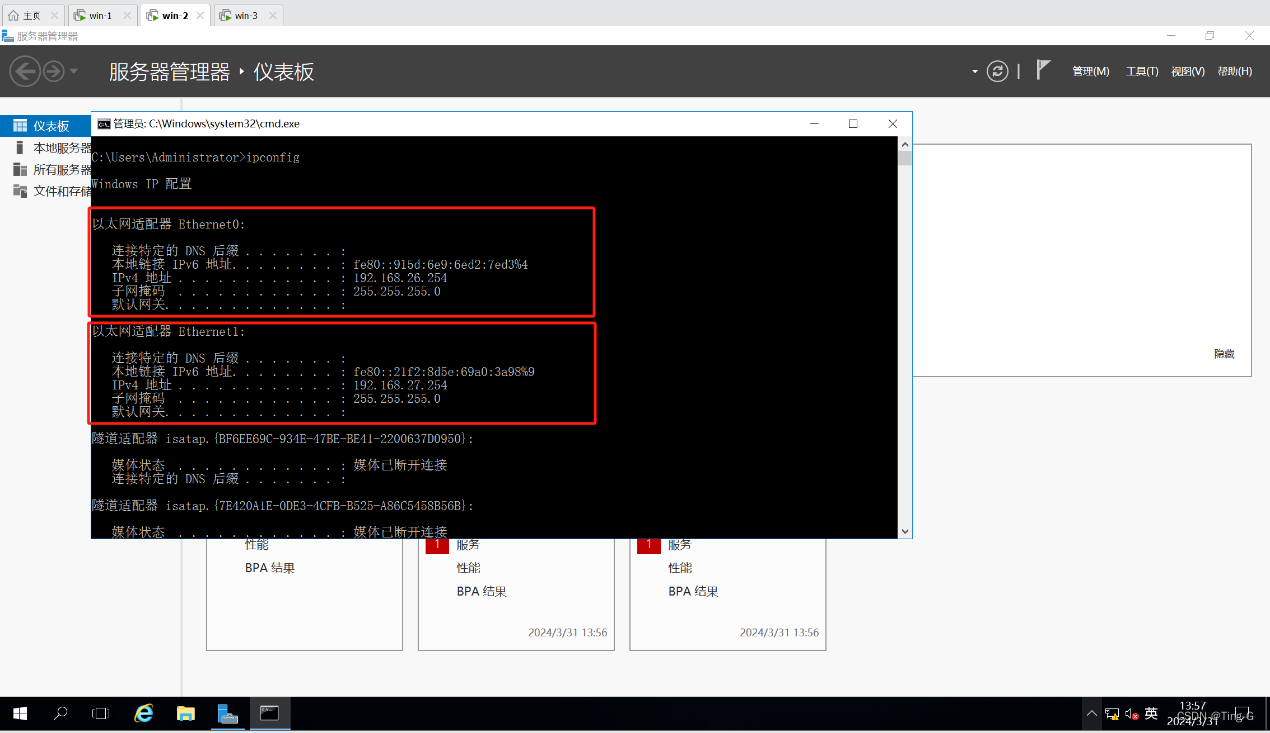

WIN-2,这里咱们要设置两台ip地址

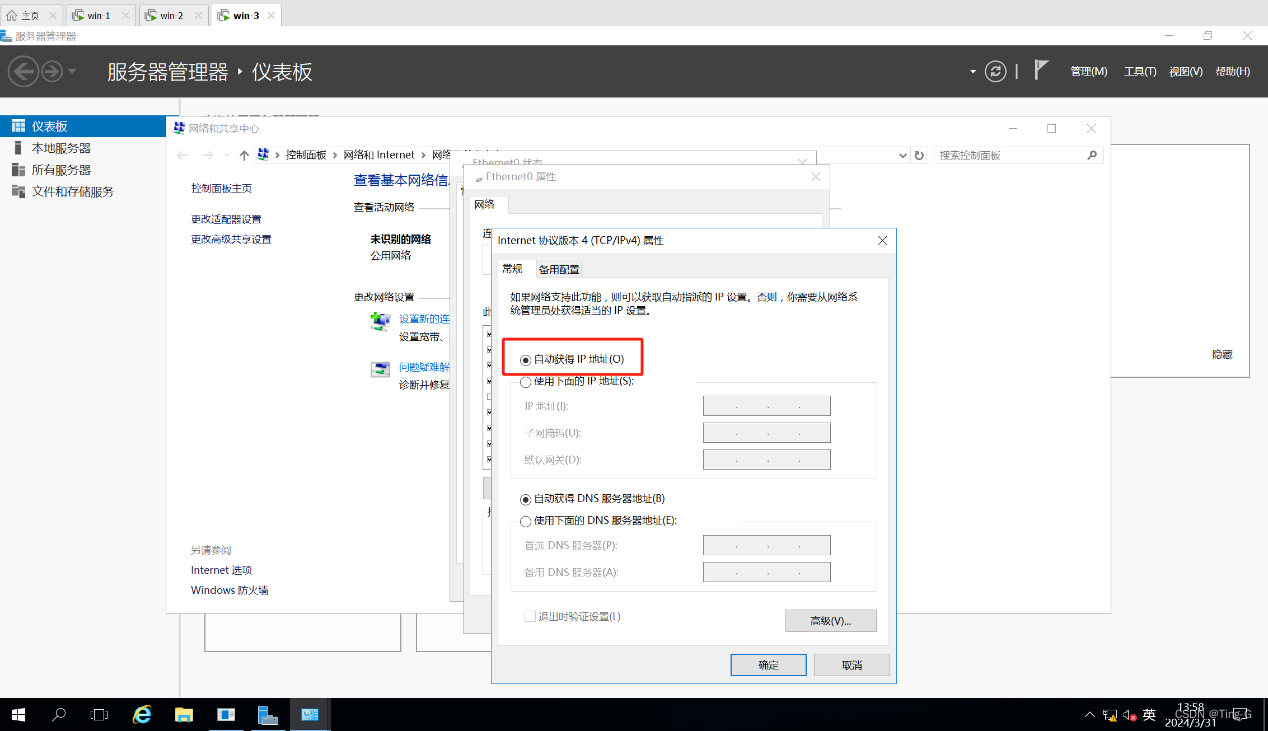

WIN-3,咱们就设置自动获取就可以
然后进行安装服务

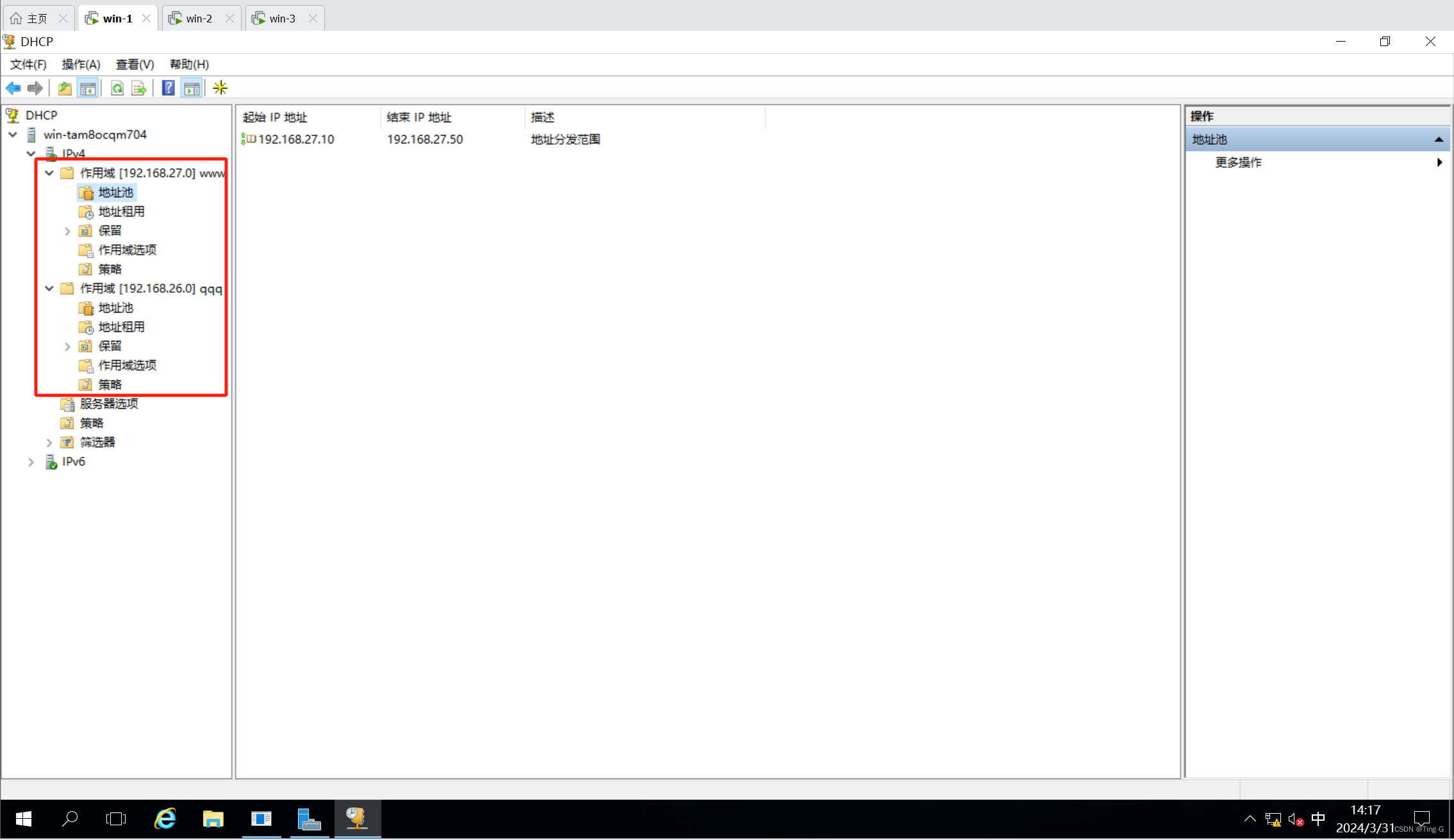

Win-1我安装DHCP服务,设置两个作用域,具体操作可看我上一篇文章

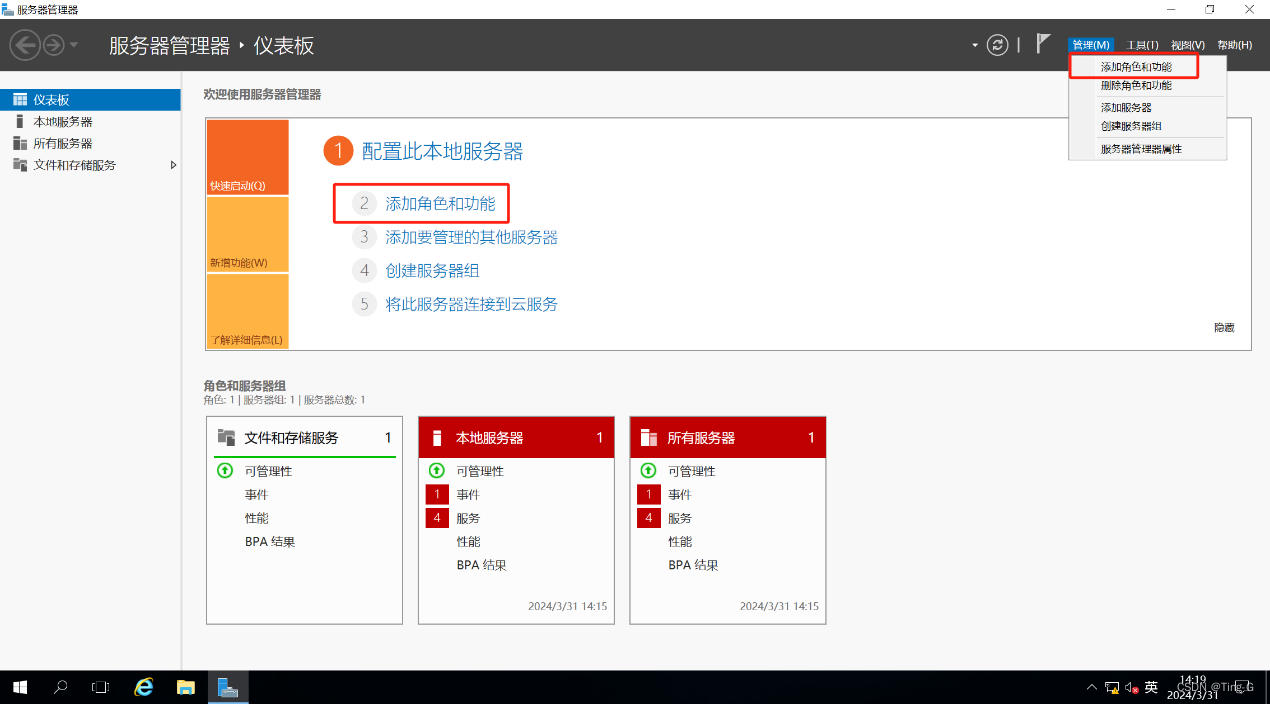

Win-2安装远程访问,我省略的都是按照下一步进行操作即可
这两种都可以

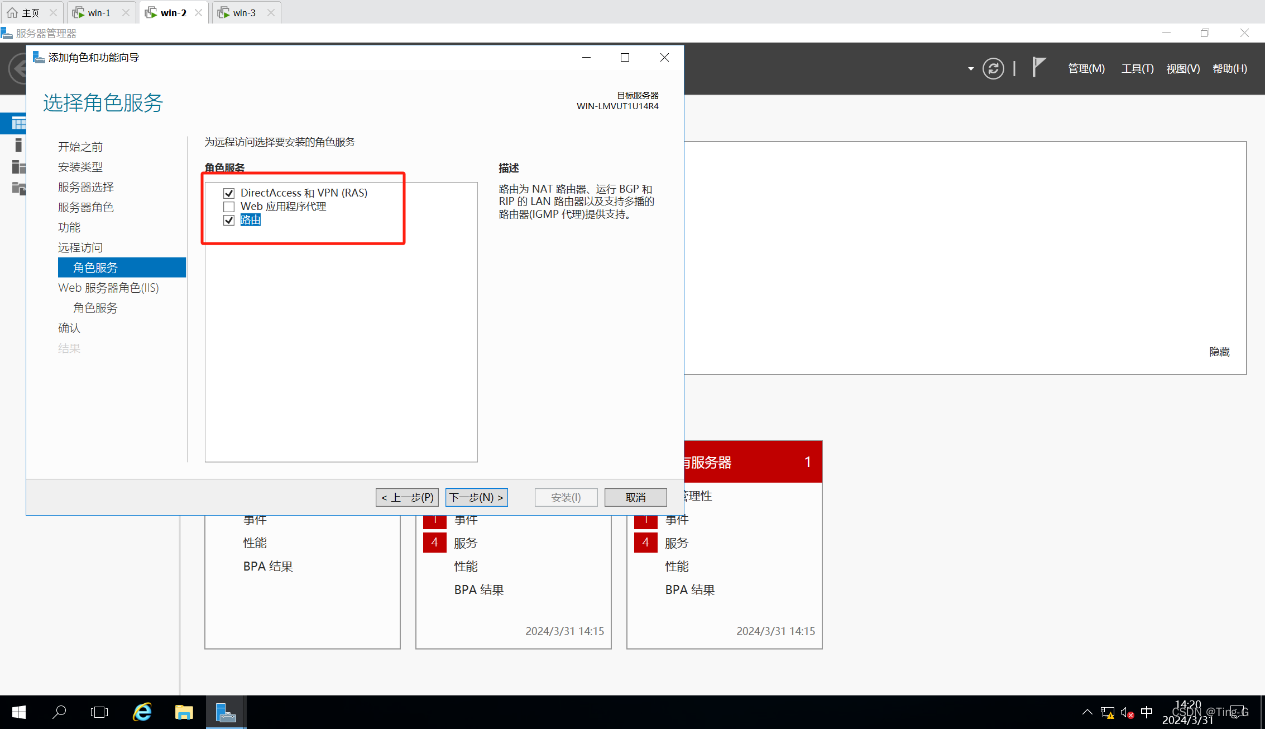

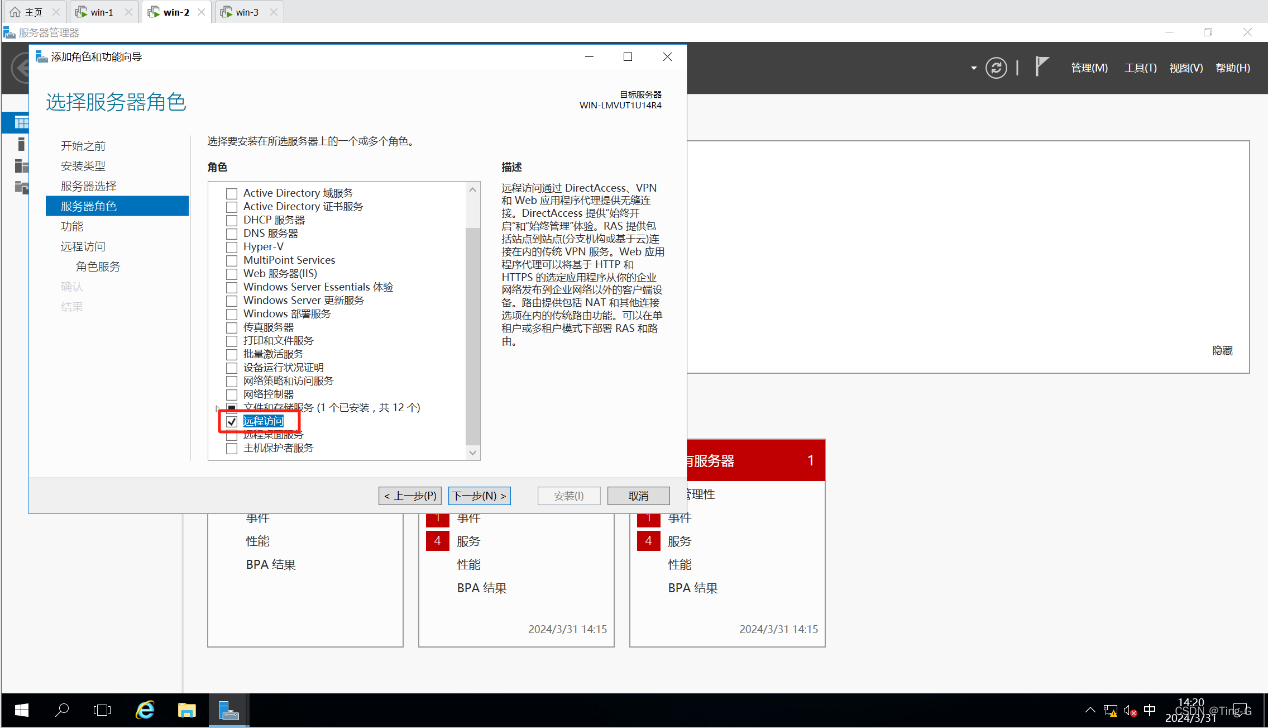

勾选远程访问
勾选这两项

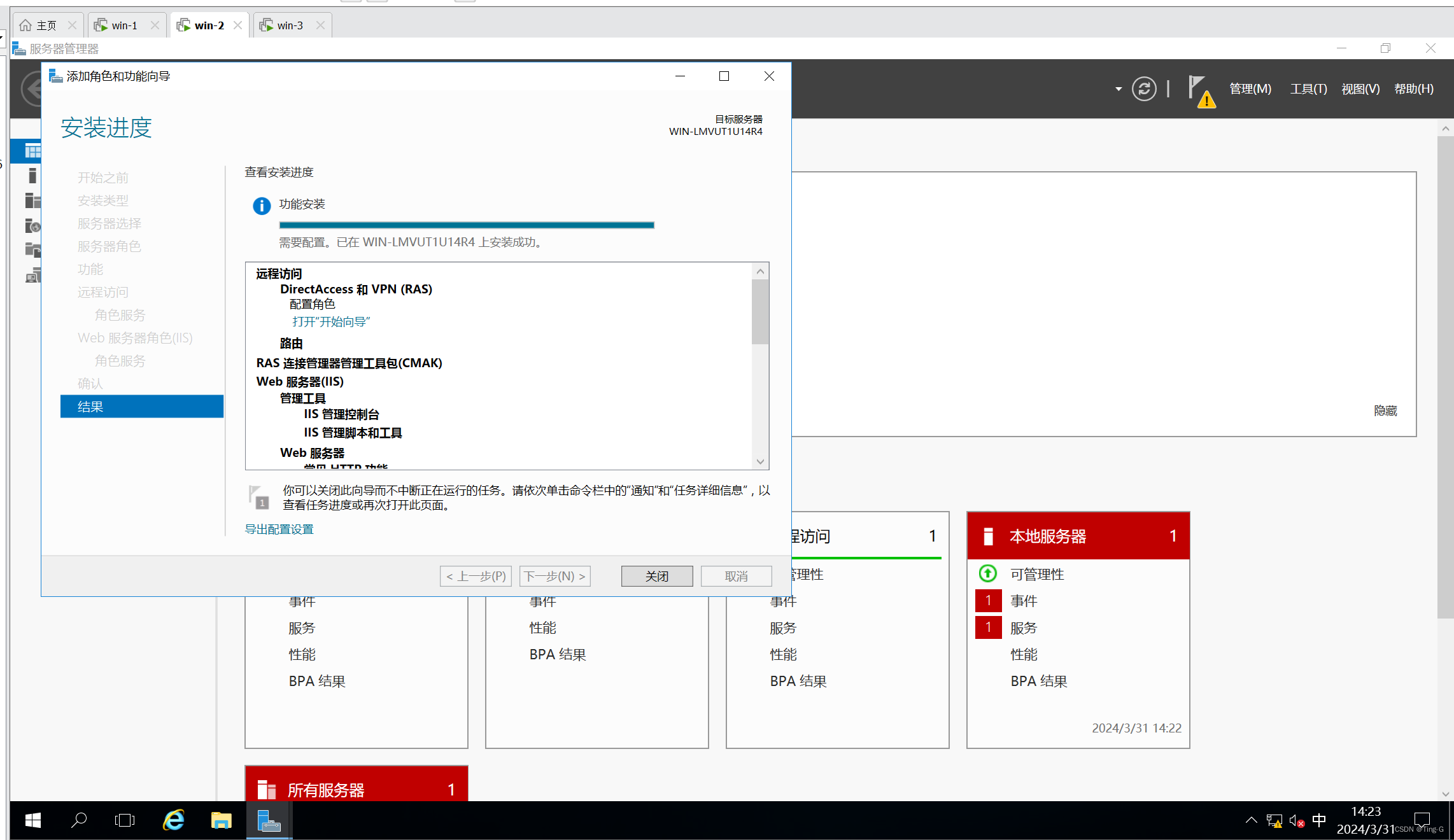

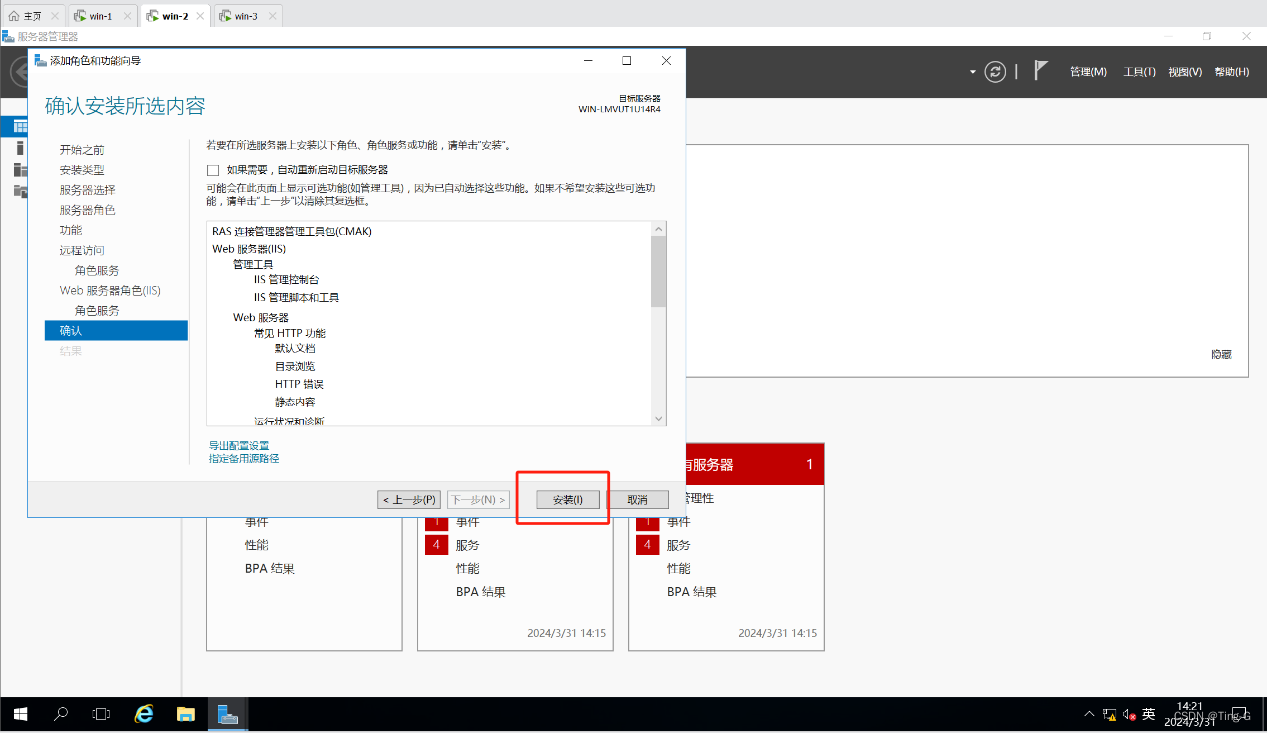

进行安装,等待一段时间即可
安装成功后,重启一下机器

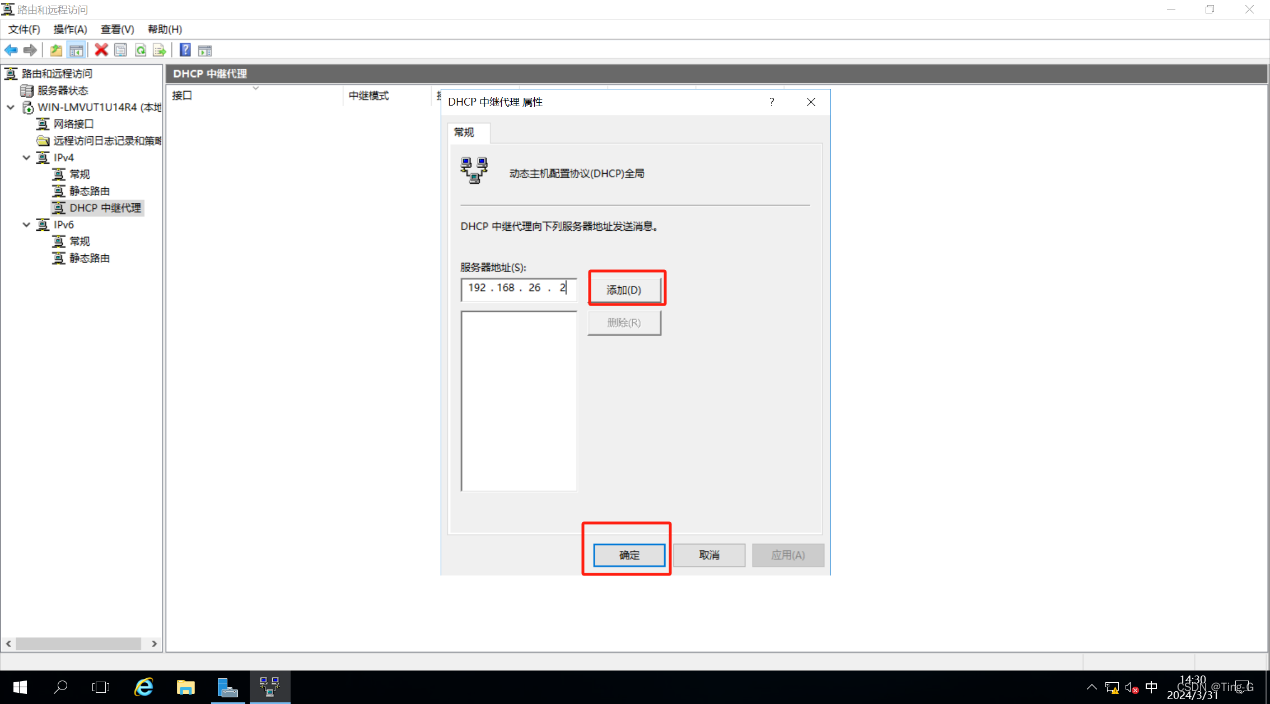

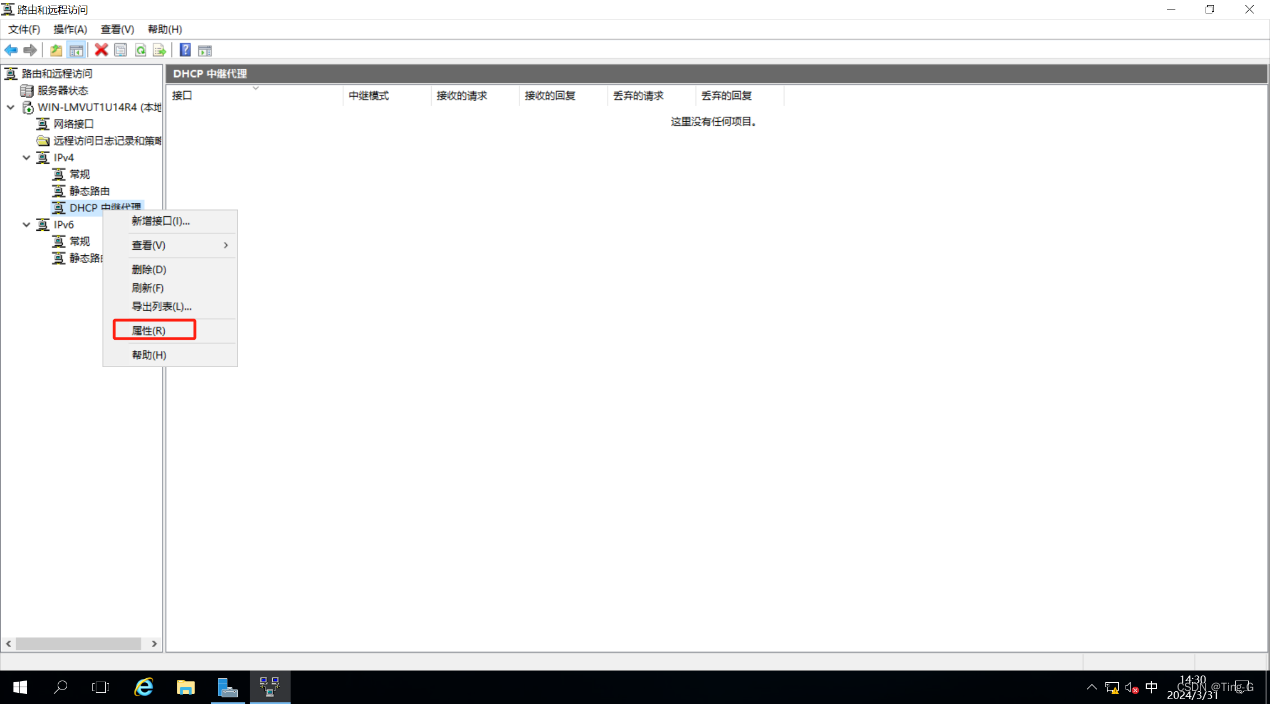

然后咱们进行配置DHCP中继

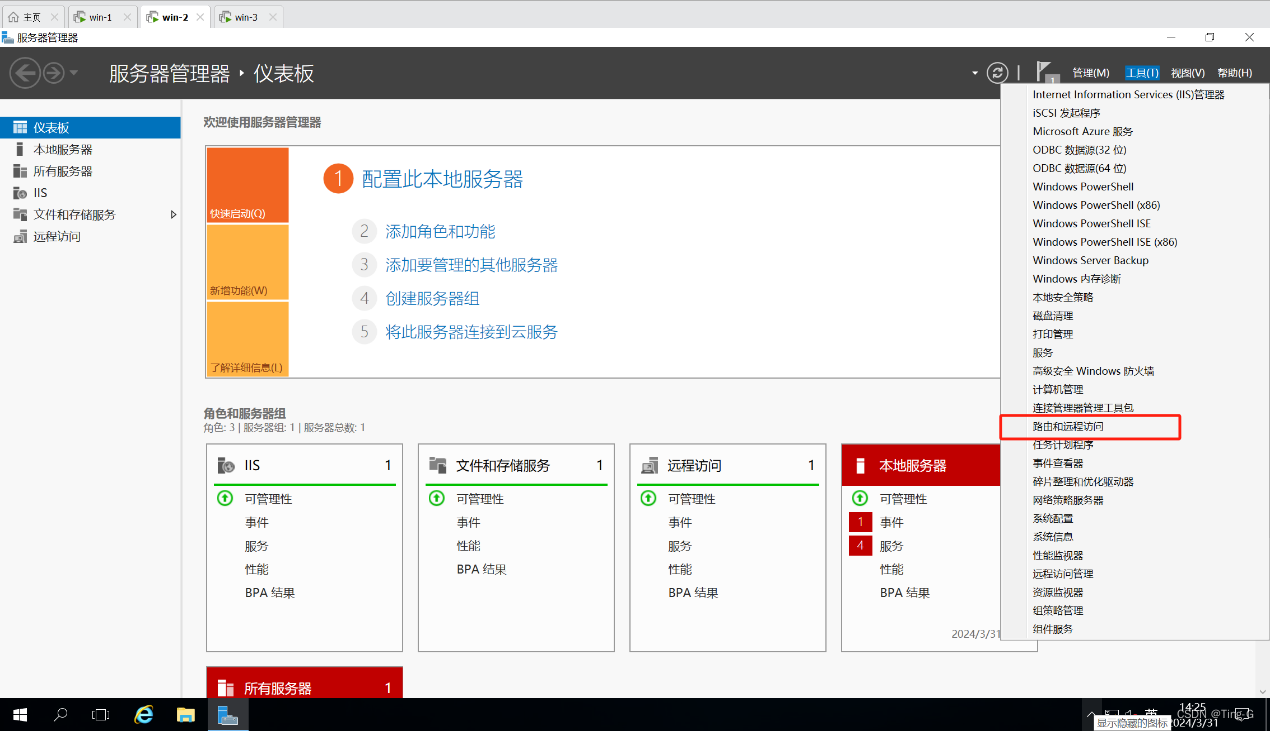

工具-路由和远程访问

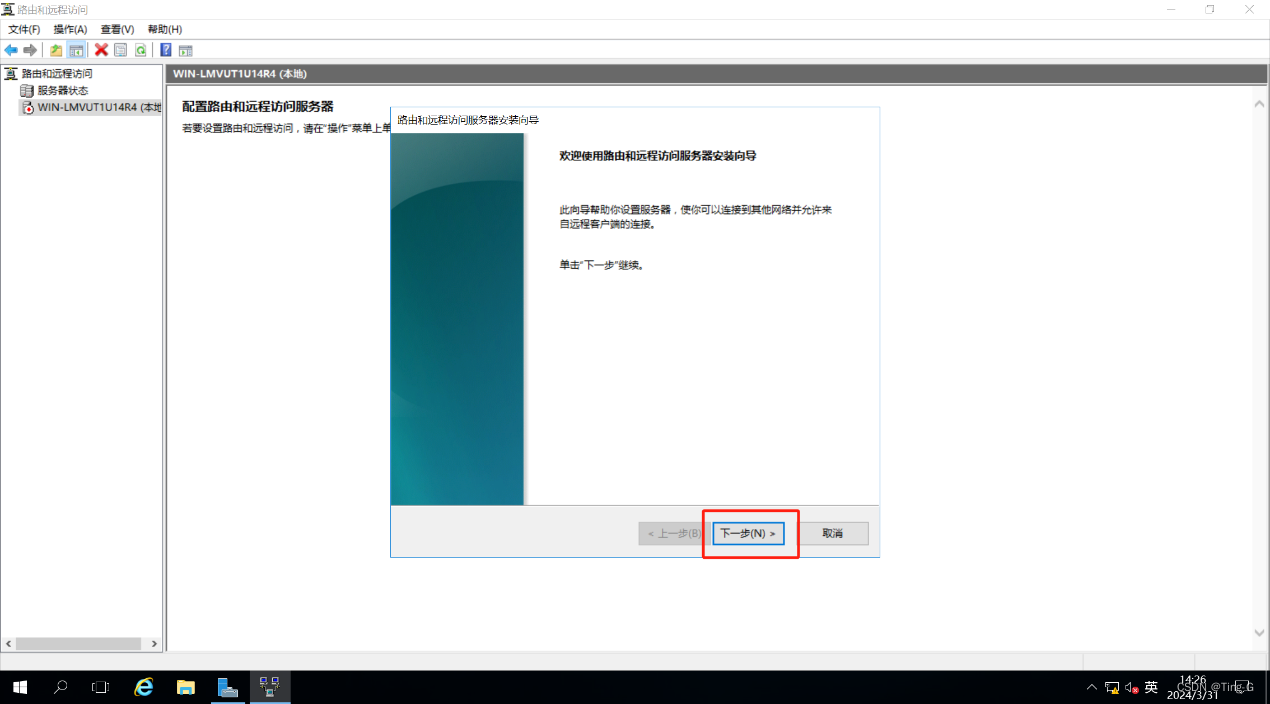

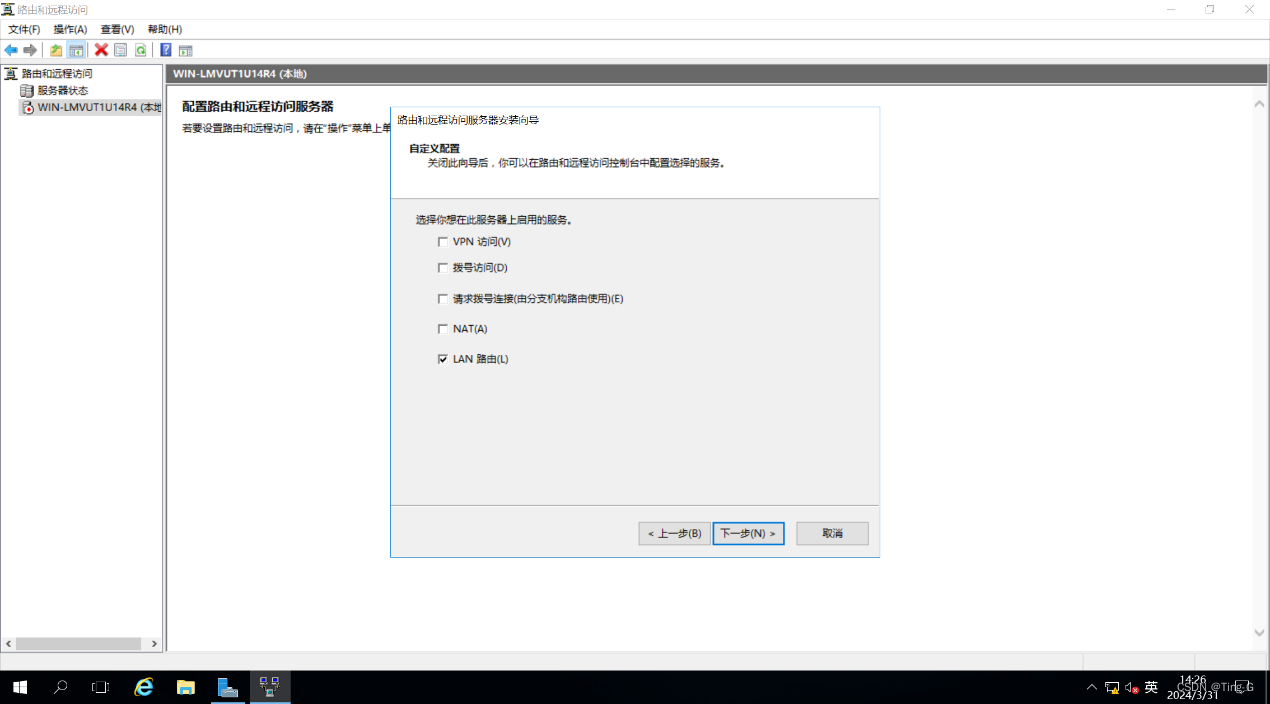

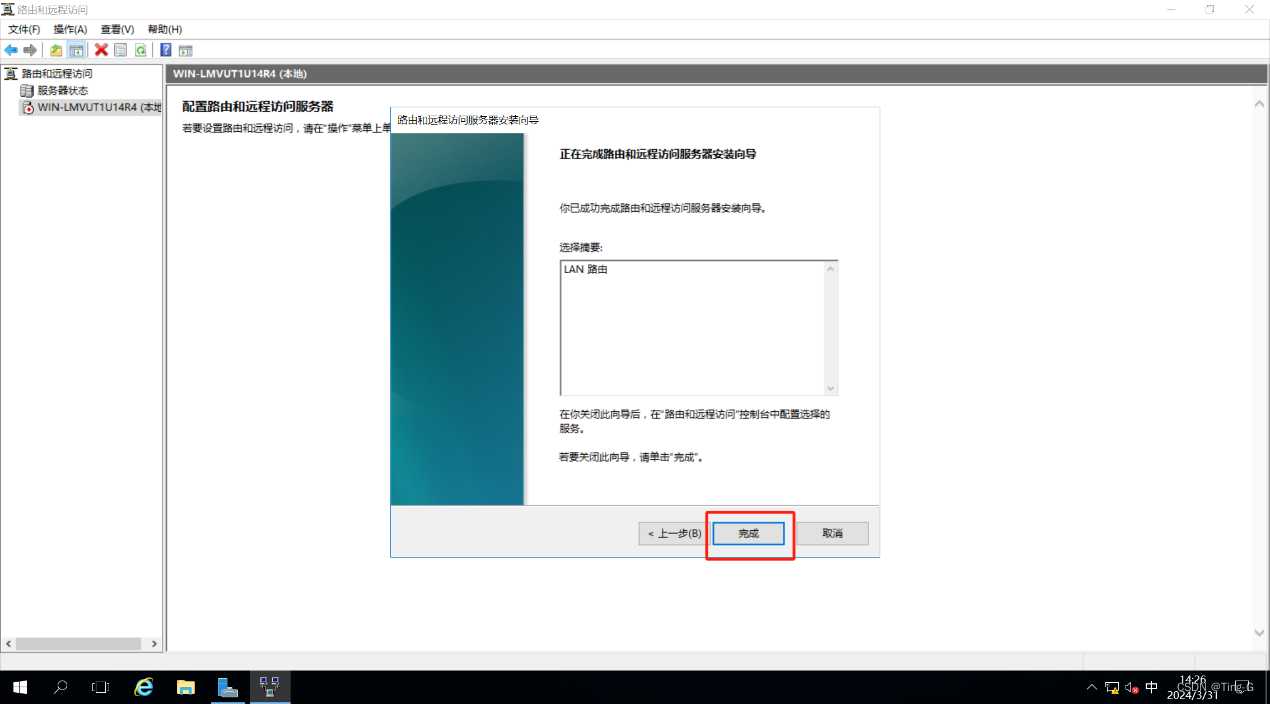

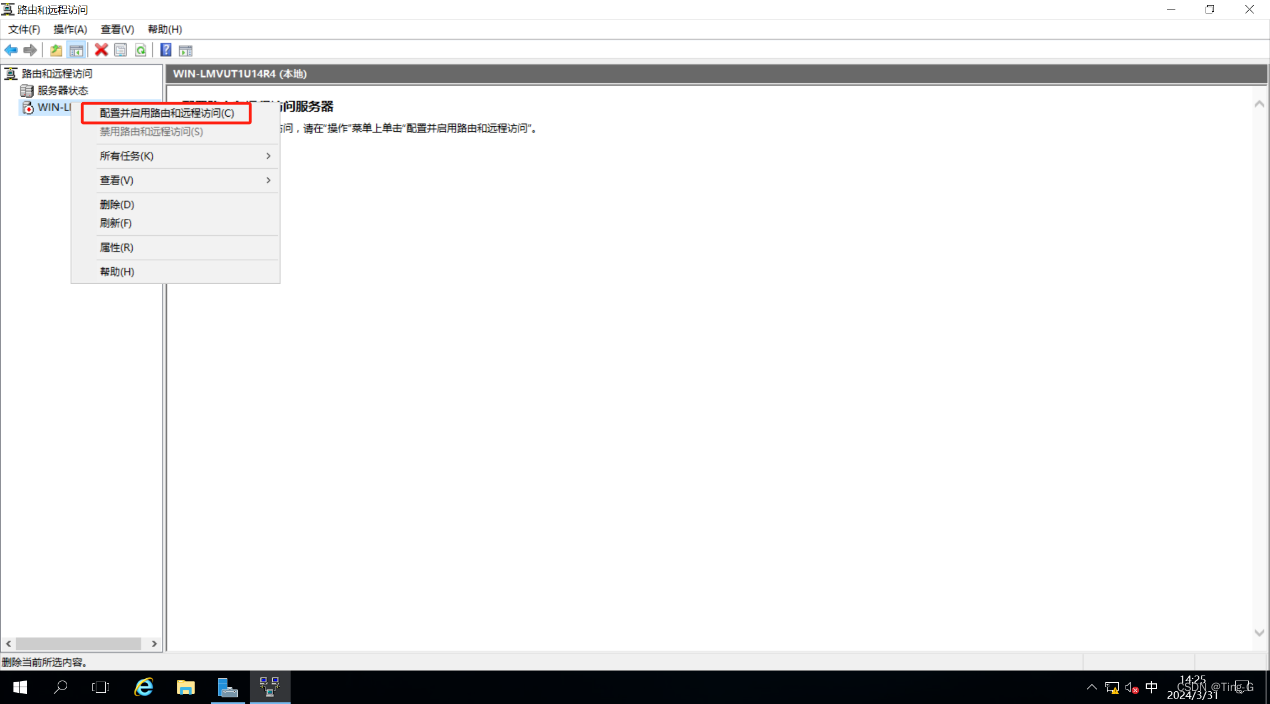

配置并启用一下

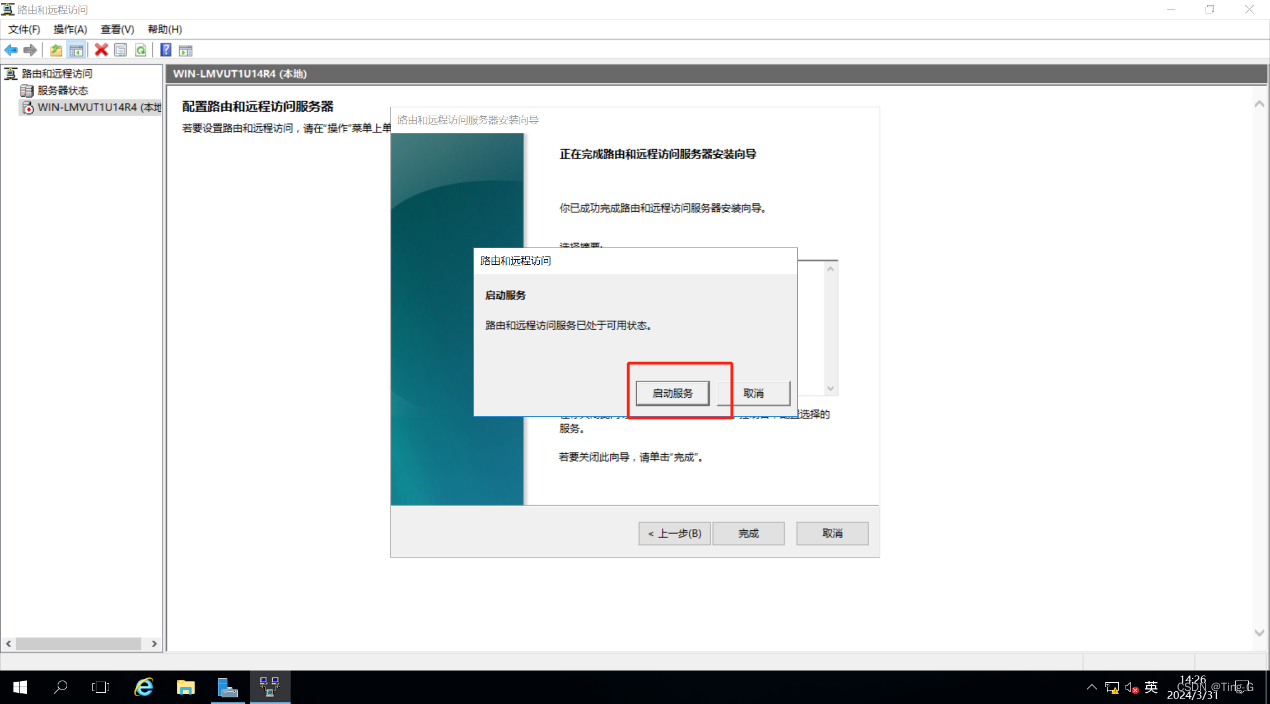

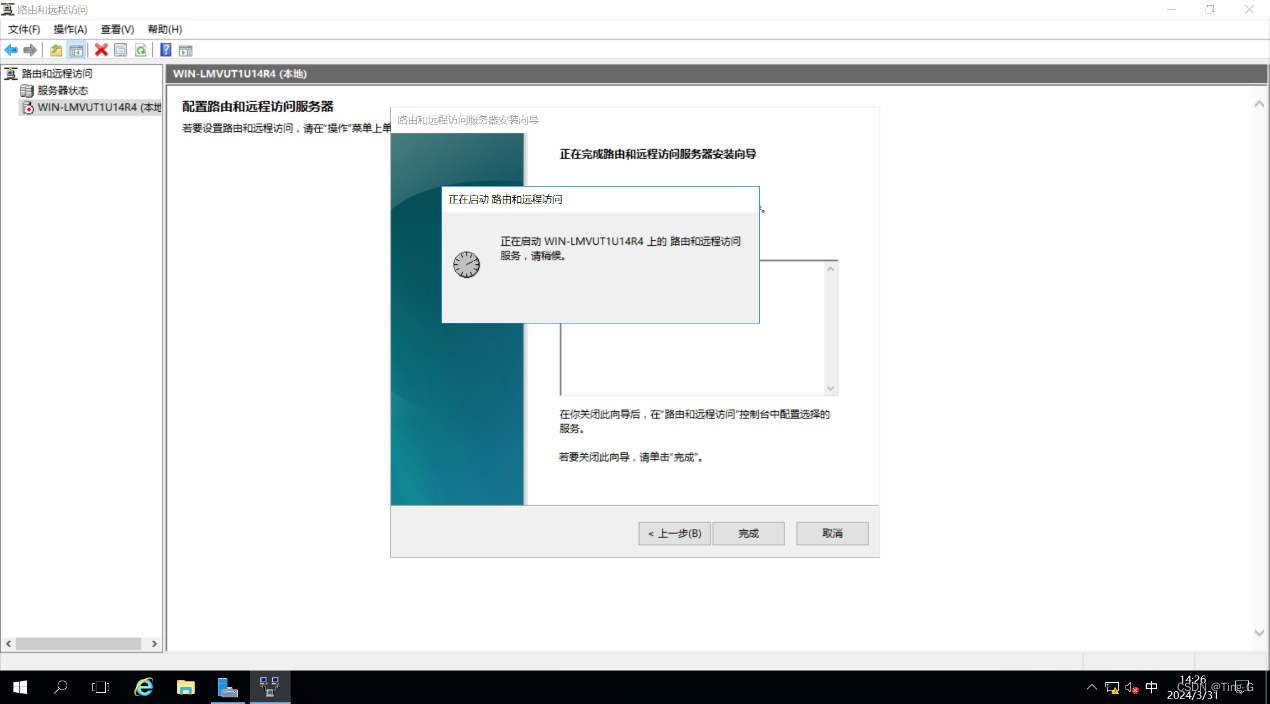

最后在等待一下

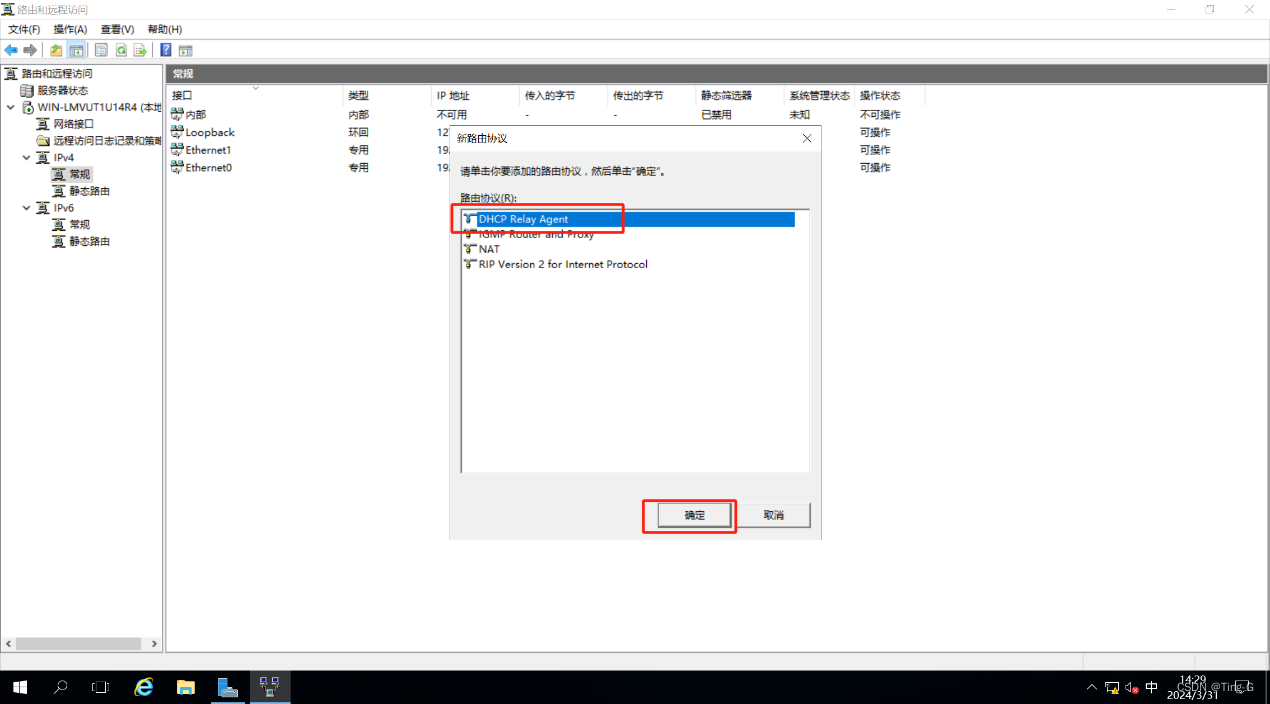

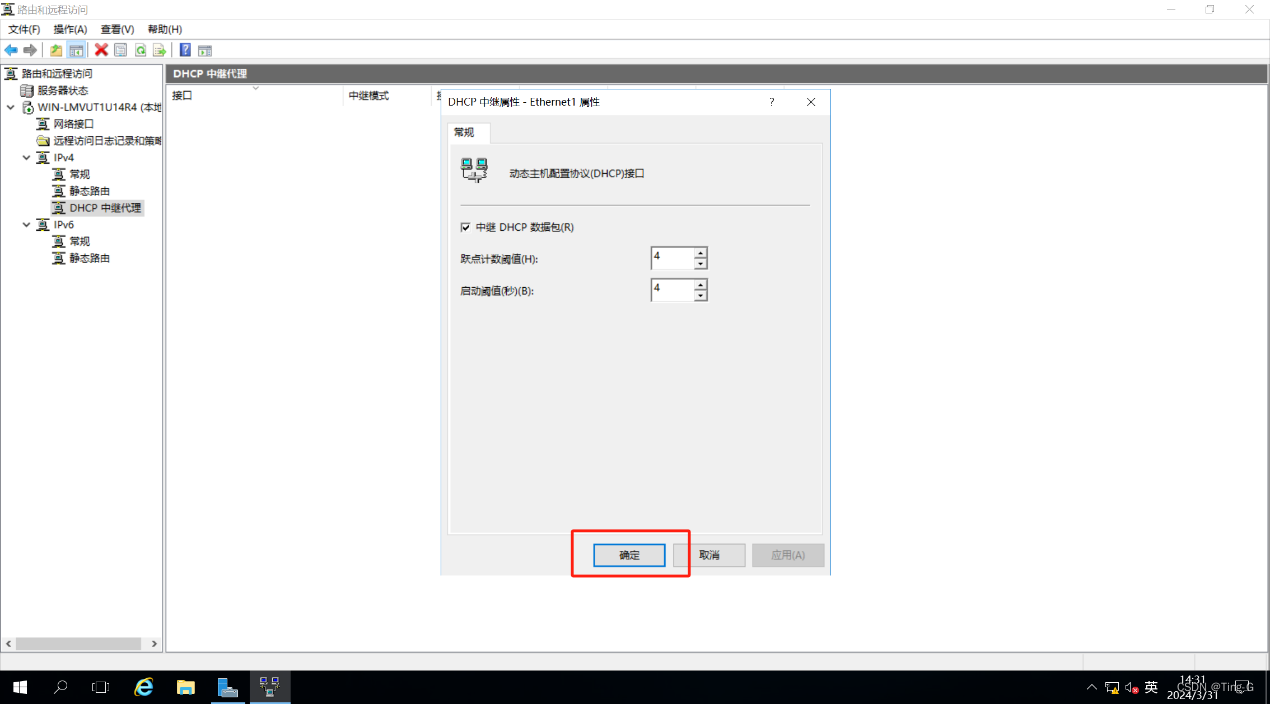

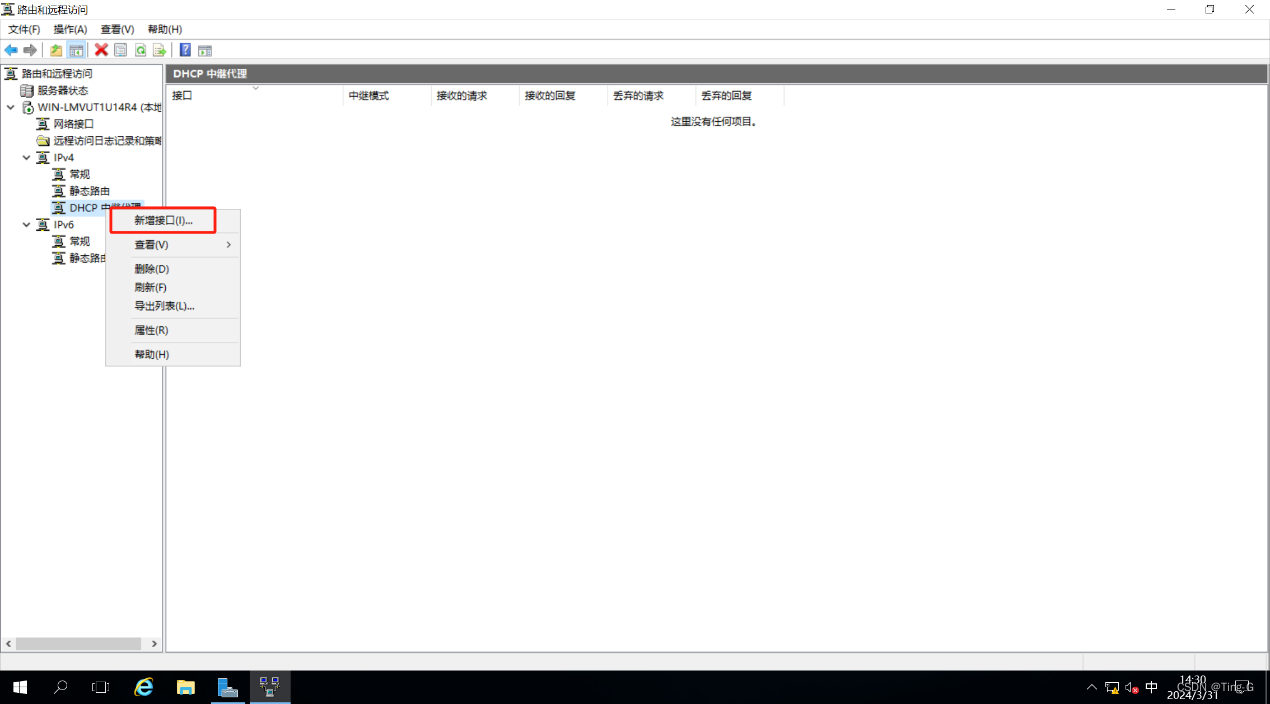

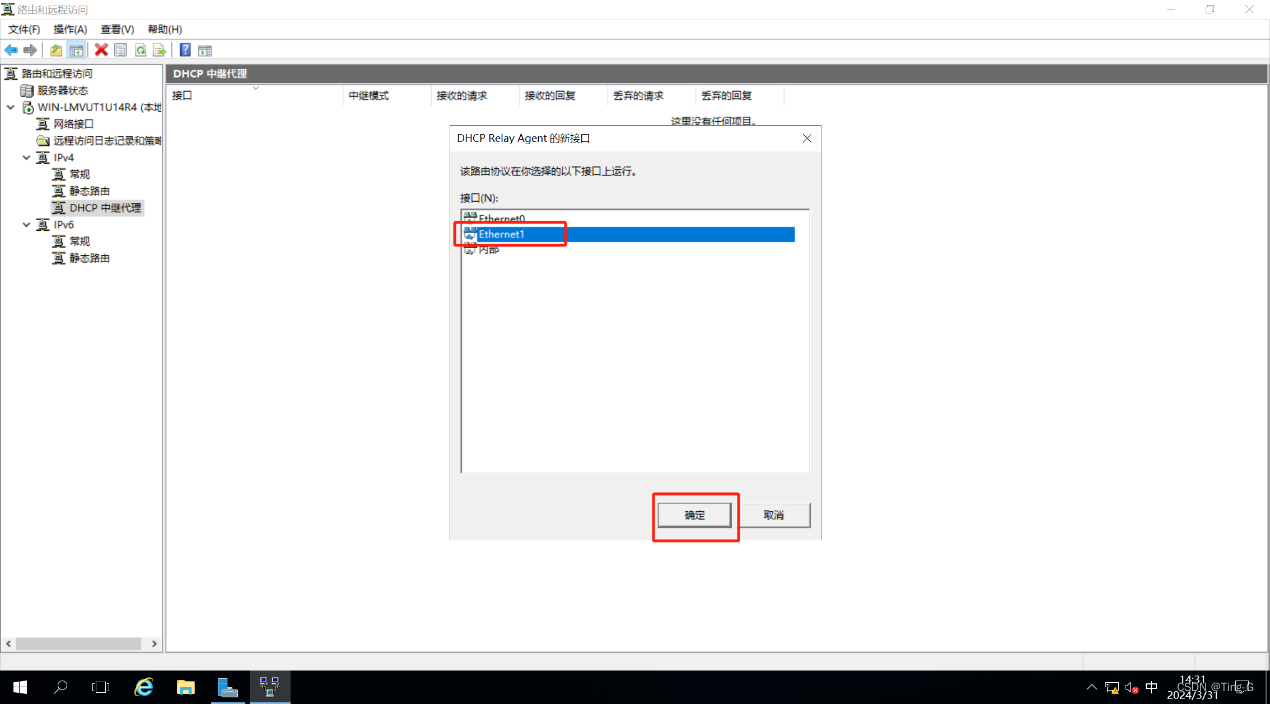

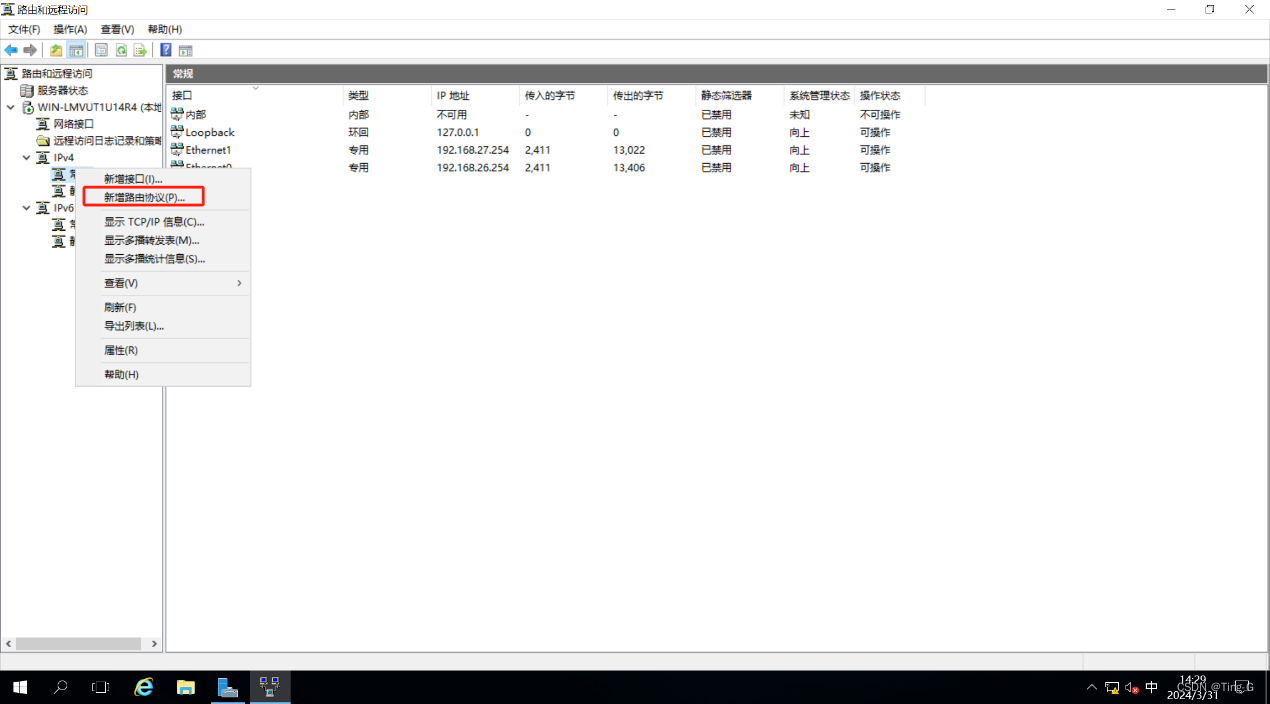

然后添加路由协议
实验结果

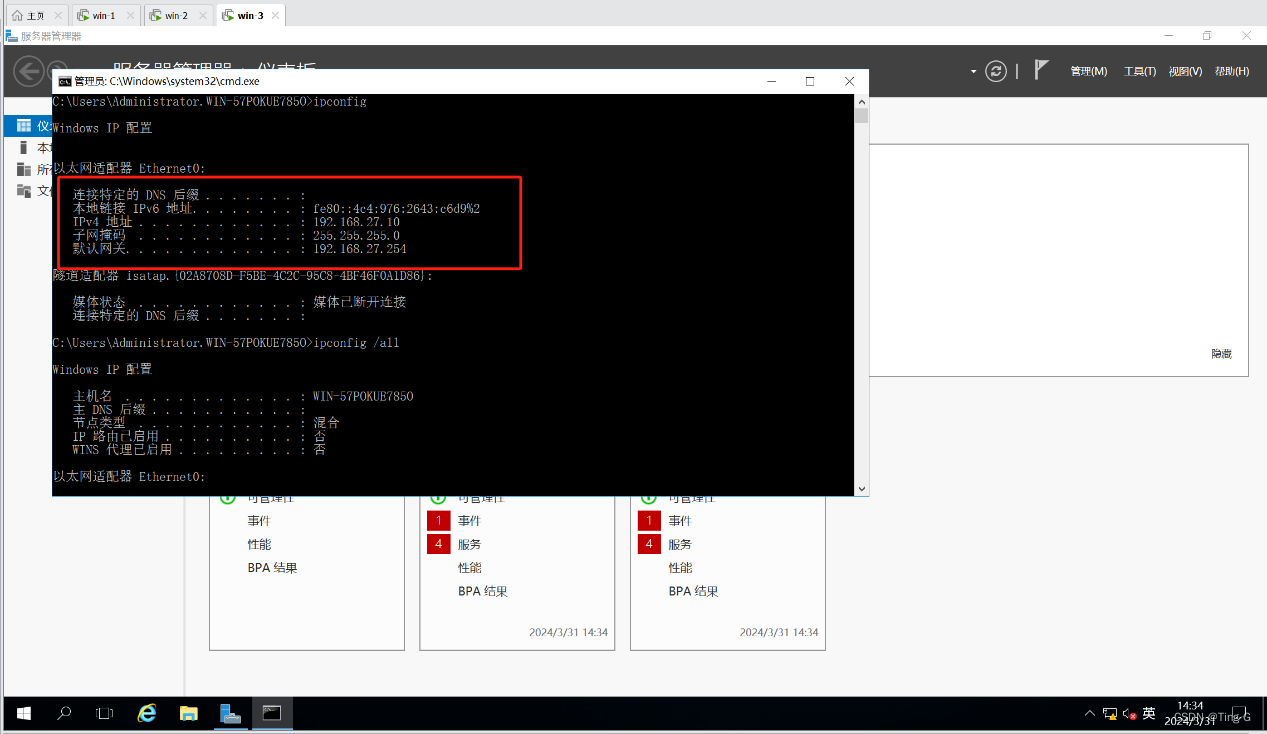

然后再去win-3进行测试一下把
好了这个实验就完成了
