前言：

CRL1.0

左口管理口，右口业务口(左管右业)

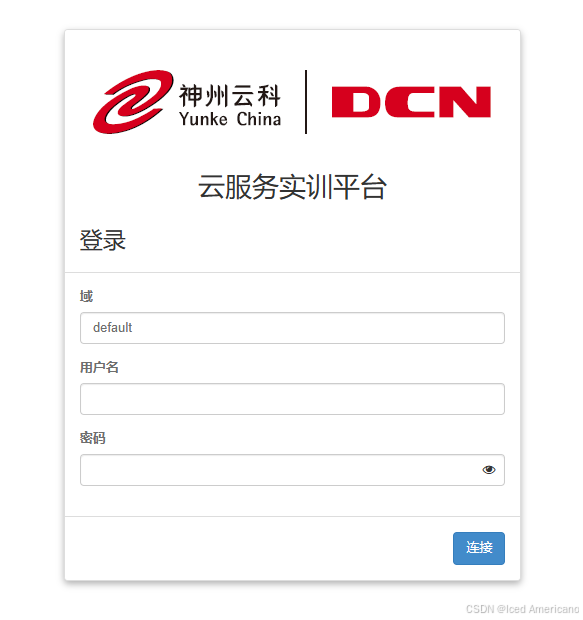

云平台1.0登录：

http://192.168.100.100/dashboard

登录域/账号/密码：

default/admin/dcncloud


CRL2.0

下口管理口，上口业务口(下管上业)

云平台2.0登录：

http://192.168.100.100/dcncloud

管理员登录

账号/密码：

admin/dcncloud


云平台网关:192.168.100.1/24

管理口使用access

业务口使用trunk

交换机之间使用trunk进行通信

配置案例：

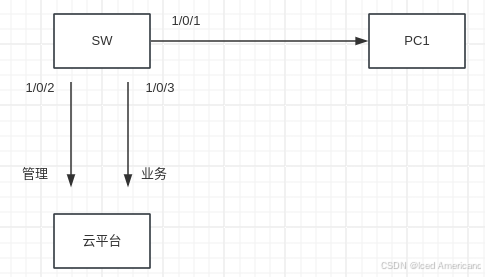

1.交换机接云平台


管理:

        vlan 100 192.168.100.1/24

业务:

        vlan 210 10.10.210.1/24

        vlan 211 10.10.211.1/24

        vlan 220 10.10.220.1/24

常规配法

SW:

SW(config)#vlan 100;210;211;220

SW(config-vlan100)#interface vlan 100

SW(config-if-vlan100)#ip address 192.168.100.1 255.255.255.0

SW(config-vlan210)#interface vlan 210

SW(config-if-vlan210)#ip address 10.10.210.1 255.255.255.0

SW(config-vlan211)#interface vlan 211

SW(config-if-vlan211)#ip address 10.10.211.1 255.255.255.0

SW(config-vlan220)#interface vlan 220

SW(config-if-vlan220)#ip address 10.10.220.1 255.255.255.0

SW(config)#interface e1/0/1

SW(config-if-ethernet1/0/1)#switchport mode access

SW(config-if-ethernet1/0/1)#switchport access vlan 100

管理口：

SW(config)#interface e 1/0/2

SW(config-if-ethernet1/0/2)#switchport mode access

SW(config-if-ethernet1/0/2)#switchport access vlan 100

业务口:

SW(config)#interface e1/0/3

SW(config-if-ethernet1/0/3)#switchport mode trunk

SW(config-if-ethernet1/0/3)#switchport trunk native vlan 100

SW(config-if-ethernet1/0/3)#switchport trunk all vlan 100;210;211;220

最快配置方法


SW(config)#vlan 100;210;211;220

SW(config-vlan100)#interface vlan 100

SW(config-if-vlan100)#ip address 192.168.100.1 255.255.255.0

SW(config-vlan210)#interface vlan 210

SW(config-if-vlan210)#ip address 10.10.210.1 255.255.255.0

SW(config-vlan211)#interface vlan 211

SW(config-if-vlan211)#ip address 10.10.211.1 255.255.255.0

SW(config-vlan220)#interface vlan 220

SW(config-if-vlan220)#ip address 10.10.220.1 255.255.255.0

SW(config)#interface e1/0/1-3

SW(config-if-port-range)#switchport mode trunk

SW(config-if-port-range)#switchport trunk native vlan 100

SW(config-if-port-range)#switchport trunk all vlan 100;210;211;220

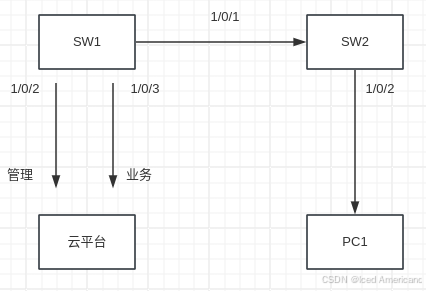

2.跨交换机接云平台


管理:

        vlan 100 192.168.100.1/24

业务:

        vlan 210 10.10.210.1/24

        vlan 211 10.10.211.1/24

        vlan 220 10.10.220.1/24

SW1:

SW1(config)#vlan 100;210;211;220

SW1(config-vlan100)#interface vlan 100

SW1(config-if-vlan100)#ip address 192.168.100.1 255.255.255.0

SW1(config-vlan210)#interface vlan 210

SW1(config-if-vlan210)#ip address 10.10.210.1 255.255.255.0

SW1(config-vlan211)#interface vlan 211

SW1(config-if-vlan211)#ip address 10.10.211.1 255.255.255.0

SW1(config-vlan220)#interface vlan 220

SW1(config-if-vlan220)#ip address 10.10.220.1 255.255.255.0

SW1(config)#interface e1/0/1

SW1(config-if-ethernet1/0/1)#switchport mode trunk

SW1(config-if-ethernet1/0/1)#switchport trunk all vlan 100;210;211;220

管理口：

SW1(config)#interface e 1/0/2

SW1(config-if-ethernet1/0/2)#switchport mode access

SW1(config-if-ethernet1/0/2)#switchport access vlan 100

业务口:

SW1(config)#interface e1/0/3

SW1(config-if-ethernet1/0/3)#switchport mode trunk

SW1(config-if-ethernet1/0/3)#switchport trunk native vlan 100

SW1(config-if-ethernet1/0/3)#switchport trunk all vlan 100;210;211;220 （放行业务vlan）
SW2:

SW2(config)#vlan 100;210;211;220

SW2(config)#interface e 1/0/1

SW2(config-if-ethernet1/0/1)#switchport mode trunk

SW2(config-if-ethernet1/0/1)#switchport trunk all vlan 100;210;211;220

SW2(config)#interface e 1/0/2

SW2(config-if-ethernet1/0/2)#switchport mode access

SW2(config-if-ethernet1/0/2)#switchport access vlan 100

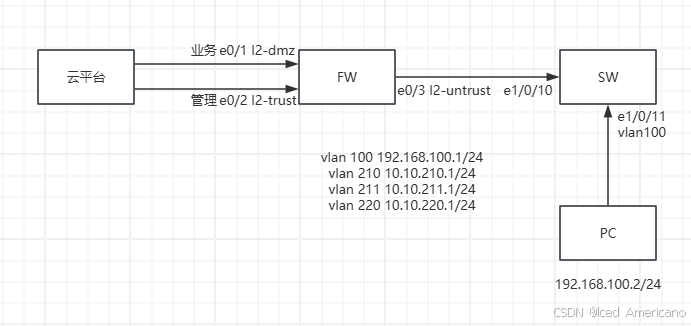

3.云平台接防火墙接交换机(用防火墙以太网子接口)


FW:

FW(config)# interface e0/1

FW(config-if-eth0/1)# zone l2-dmz

FW(config-if-eth0/1)# man ping

FW(config)# interface e0/2

FW(config-if-eth0/2)# zone l2-trust

FW(config-if-eth0/2)# man ping

FW(config)# interface e0/3

FW(config-if-eth0/3)# zone l2-untrust

FW(config-if-eth0/3)# man ping

FW(config)# interface e0/2.100

FW(config-if-eth0/2.100)# zone trust

FW(config-if-eth0/2.100)# ip address 192.168.100.254/24

FW(config-if-eth0/2.100)# manage ping

FW(config-if-eth0/2.100)#reverse-route prefer

FW(config)# interface e0/1.210

FW(config-if-eth0/1.210)# zone dmz

FW(config-if-eth0/1.210)# ip address 10.10.210.1/24

FW(config-if-eth0/1.210)# manage ping

FW(config-if-eth0/1.210)#reverse-route prefer

FW(config)# interface e0/1.211

FW(config-if-eth0/1.211)# zone dmz

FW(config-if-eth0/1.211)# ip address 10.10.211.1/24

FW(config-if-eth0/1.211)# manage ping

FW(config-if-eth0/1.211)#reverse-route prefer

FW(config)# interface e0/1.220

FW(config-if-eth0/1.220)# zone dmz

FW(config-if-eth0/1.220)# ip address 10.10.220.1/24

FW(config-if-eth0/1.220)# manage ping

FW(config-if-eth0/1.220)#reverse-route prefer

FW(config)# vswitch vswitch1

FW(config-vswitch)# forward-double-tagged-packet

FW(config-vswitch)# forward-tagged-packet

FW(config)# rule id 1

FW(config-policy-rule)# action permit

FW(config-policy-rule)# src-addr any

FW(config-policy-rule)# dst-addr any

FW(config-policy-rule)# service Any

FW(config)# ip vrouter trust-vr

FW(config-vrouter)# ip route 0.0.0.0/0 192.168.100.1
SW:

SW(config)#vlan 100;210;211;220

SW(config)#interface vlan 100

SW(config-if-vlan100)#ip address 192.168.100.1 255.255.255.0

SW(config)#interface vlan 210

SW(config-if-vlan100)#ip address 10.10.210.1 255.255.255.0

SW(config)#interface vlan 211

SW(config-if-vlan100)#ip address 10.10.211.1 255.255.255.0

SW(config)#interface vlan 220

SW(config-if-vlan100)#ip address 10.10.220.1 255.255.255.0

SW(config)#interface e1/0/10

SW(config-if-ethernet1/0/10)#switchport mode trunk

SW(config-if-ethernet1/0/10)#switchport trunk native vlan 100

SW(config-if-ethernet1/0/10)#switchport trunk allowed vlan 210;211;220

SW(config)#interface e1/0/11

SW(config-if-ethernet1/0/11)#switchport access vlan 100

SW(config)#ip route 0.0.0.0/0 192.168.100.254

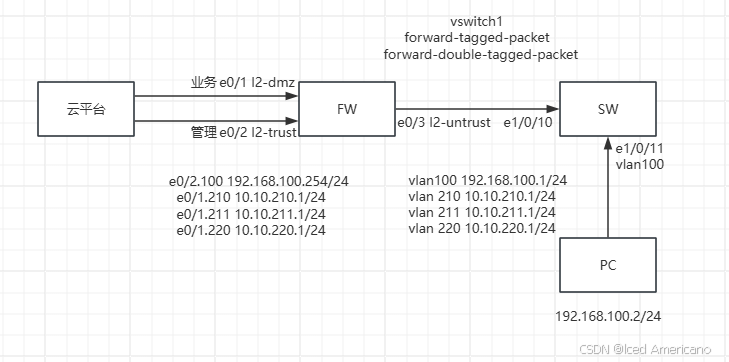

4.云平台接防火墙接交换机


FW:

FW(config)# interface e0/1

FW(config-if-eth0/1)# zone l2-dmz

FW(config-if-eth0/1)# man ping

FW(config)# interface e0/2

FW(config-if-eth0/2)# zone l2-trust

FW(config-if-eth0/2)# man ping

FW(config)# interface e0/3

FW(config-if-eth0/3)# zone l2-untrust

FW(config-if-eth0/3)# man ping

FW(config)# vswitch vswitch1

FW(config-vswitch)# forward-double-tagged-packet

FW(config-vswitch)# forward-tagged-packet

FW(config)# rule id 1

FW(config-policy-rule)# action permit

FW(config-policy-rule)# src-addr any

FW(config-policy-rule)# dst-addr any

FW(config-policy-rule)# service Any
SW:

SW(config)#vlan 100;210;211;220

SW(config-vlan100)#interface vlan 100

SW(config-if-vlan100)#ip address 192.168.100.1 255.255.255.0

SW(config-vlan210)#interface vlan 210

SW(config-if-vlan210)#ip address 10.10.210.1 255.255.255.0

SW(config-vlan211)#interface vlan 211

SW(config-if-vlan211)#ip address 10.10.211.1 255.255.255.0

SW(config-vlan220)#interface vlan 220

SW(config-if-vlan220)#ip address 10.10.220.1 255.255.255.0

SW(config)#interface e1/0/1

SW(config-if-ethernet1/0/1)#switchport mode trunk

SW(config-if-ethernet1/0/1)#switchport trunk all vlan 100;210;211;220

SW(config)#interface e 1/0/11

SW(config-if-ethernet1/0/2)#switchport mode access

SW(config-if-ethernet1/0/2)#switchport access vlan 100

SW(config)#interface e1/0/10

SW(config-if-ethernet1/0/3)#switchport mode trunk

SW(config-if-ethernet1/0/3)#switchport trunk native vlan 100

SW(config-if-ethernet1/0/3)#switchport trunk all vlan 100;210;211;220
