TMS320F2812 DSP实现定时器中断实验样例

 要求:

通过编写程序,完成下列功能:开始时D4、D5全部熄灭,1s后D4不变,D5点亮。再过1s后,D4点亮,D5熄灭。再过1s,D4、D5均点亮。1s后均熄灭,如此反复循环。要求使用CPU定时器0的周期中断,设置CPU定时器0的周期为1s,这样每隔1s就会进入一次周期中断,然后再中断服务子程序中改变GPIO引脚的电平,这样就能实现每隔1s LED灯闪烁一次。

 原理:

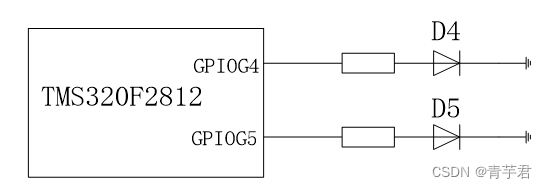

电路的原理图如下图所示,发光二级管D4、D5的阳极分别与F2812的引脚GPIOG4、GPIOG5相连。很显然,当引脚GPIOG4、GPIOG5为高电平时,D4、D5被点亮;而当引脚GPIOG4、GPIOG5为低电平时,D4、D5熄灭。各引脚循环输出高电平和低电平,则二极管闪烁。(发光二极管D4、D5位于主控板上,已与引脚连接好)



 步骤:

新建CCS工程和配置工程文件都以在https://blog.csdn.net/weixin_74685851/article/details/137725929?spm=1001.2014.3001.5501

一文中进行过详细讲述,本文不在赘述。

编译目标文件:

1.定义 该项目要用到的.h文件:

#include "DSP28_Device.h"

这一行包含特定于设备的头文件,其中包含TMS320F2812微控制器所需的定义和声明。

 2.定义中断函数、四个执行函数和宏:

interrupt void ISRTimer(void);

void LED1(void);
void LED2(void);
void LED3(void);
void LED4(void);

#define LED_A4 GpioDataRegs.GPGDAT.bit.GPIOG4
#define LED_A5 GpioDataRegs.GPGDAT.bit.GPIOG5

    interrupt void ISRTimer(void)声明了一个名为ISRTimer的中断服务例程。该函数将在特定中断事件发生时被调用。
