目录

 IPSec简介

加密与验证

加密

验证

安全封装

安全联盟

手工建立IPSec

IKE(密钥管理)方式建立IPsec vpn与使用IPSec vpn模板方式。

IKE三大协议

IKE版本

配置ike v1(默认是主模式)

配置ike v2

NAT 穿越

开启NAT穿越功能

根据出接口进行地址转换

根据NAT服务器进行地址转换

 IPSec简介

IPSec（Internet Protocol Security）是一套用于互联网协议（IP）层的安全协议组合，旨在保护IP通信的安全性。它通过认证、加密和数据完整性验证来确保数据在传输过程中的机密性和完整性。IPSec可以在IPv4和IPv6网络中使用，广泛应用于虚拟专用网络（VPN）和安全站点间通信。

加密与验证

加密

  • 目的是保护数据的机密性，防止未授权的用户窃取或查看数据。
  • 工作原理：通过算法将原始数据（明文）转换为不可读的形式（密文），只有拥有正确密钥的接收方才能解密为明文。
  • 加密方式（对称方式）：DES<3DES<AES

验证

  • 目的是确保数据的完整性和来源可信性，防止数据在传输过程中被篡改或伪造。
  • 工作原理：通过散列函数和签名算法生成消息摘要和身份验证信息，发送者和接收者都可以验证数据是否未被篡改，以及数据确实来自声称的发送者。
  • 验证算法：MD5<SHA1<SHA2

工作方式：AH（验证报文的完整性），ESP（既可以验证报文的完整性又具有加密功能）

安全封装

隧道模式：用于生成新的报文头放在AH和ESP前，用于两个网关之间的IPsec隧道，可以保护内部网络。

传输模式：隧道的源目的地址就是最终通信的源目的地址，应用于两台主机之间的通信。

安全联盟

在IPSec双方建立的连接为SA（安全联盟），建立的双方必须使用相同的封装模式，加密算法，加密算法，验证算法，验证密钥。

为了区分不同的安全联盟，IPSec为每个联盟打上唯一的标识（SPI）。适用于手工建立IPSec的方式。

手工建立IPSec

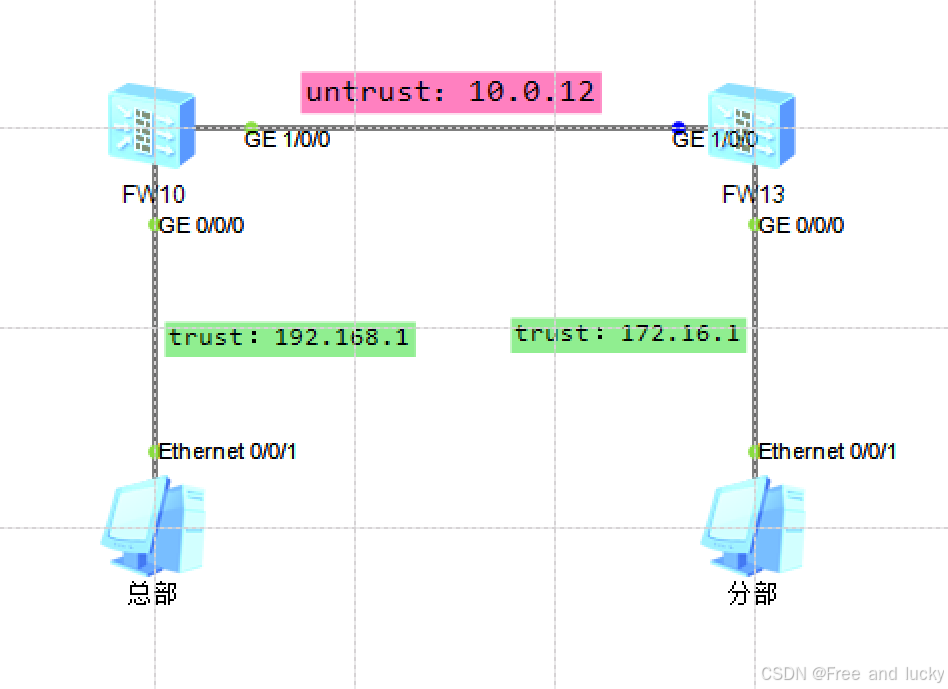

在上面实验中：总部和分布流量可以实现互访，要求互访的流量被加密。

配置缺省包过滤路由

security-policy
 default action permit

FW10

#
acl number 3000
 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
#
ipsec proposal 10
transform esp ##加密与验证方式
encapsulation-mode tunnel ##封装模式为隧道模式
 esp authentication-algorithm sha2-256 ##验证方法
 esp encryption-algorithm aes-256     ##加密方法
#
ipsec policy policy1 1 manual ## manual手工方式建立IPSec策略
 security acl 3000
 proposal 10
 tunnel local 10.0.12.1     ##需要建立IPSec本端地址
 tunnel remote 10.0.12.2    ##需要建立IPSec对端地址
 sa spi inbound esp 12345   ##创建IPSec唯一标识符
 sa string-key inbound esp Text123456
 sa spi outbound esp 12345
 sa string-key outbound esp Text123456
#
#
interface GigabitEthernet0/0/0
 undo shutdown
 ip address 192.168.1.254 255.255.255.0
 alias GE0/METH
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.0.12.1 255.255.255.0
 ipsec policy policy1  ##在接口下调用IPSec安全策略
#
ip route-static 0.0.0.0 0.0.0.0 10.0.12.2

FW13

#
acl number 3000
 rule 5 permit ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
#
ipsec proposal 10
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256
#
ipsec policy policy1 1 manual
 security acl 3000
 proposal 10
 tunnel local 10.0.12.2
 tunnel remote 10.0.12.1
 sa spi inbound esp 12345
 sa string-key inbound esp Text123456
 sa spi outbound esp 12345
 sa string-key outbound esp Text123456
#
interface GigabitEthernet0/0/0
 undo shutdown
 ip address 172.16.1.254 255.255.255.0
 alias GE0/METH
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.0.12.2 255.255.255.0
 ipsec policy policy1
#
ip route-static 0.0.0.0 0.0.0.0 10.0.12.1

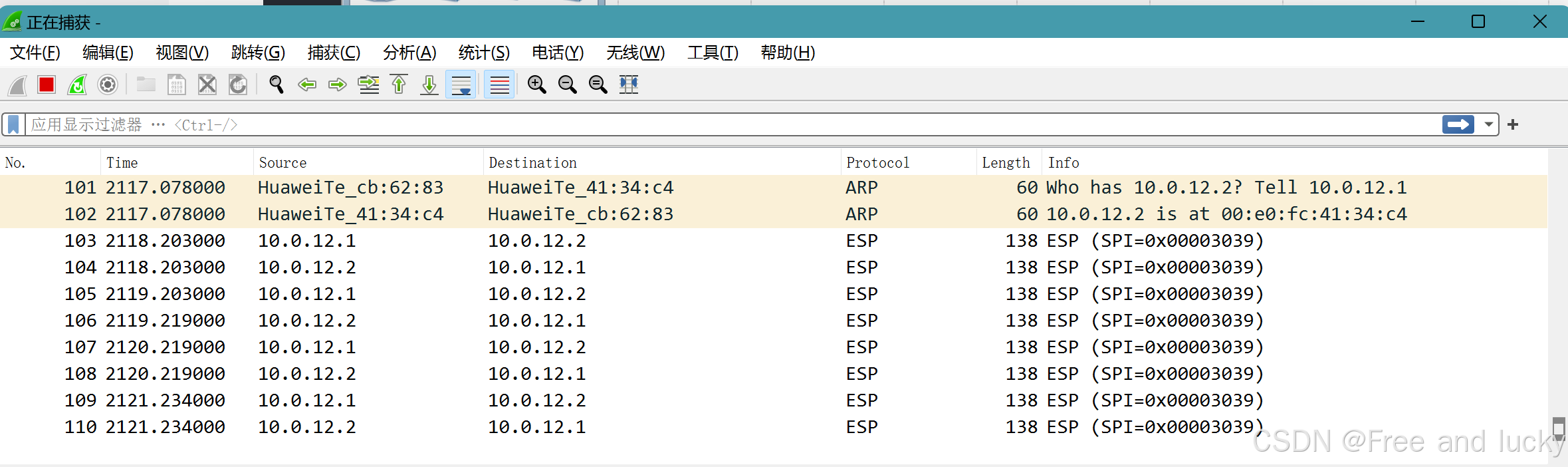

最终效果

使用总部PING分部发现数据被进行了加密，由于我们配置的是隧道模式，所以用于两个网关之间的IPsec隧道。

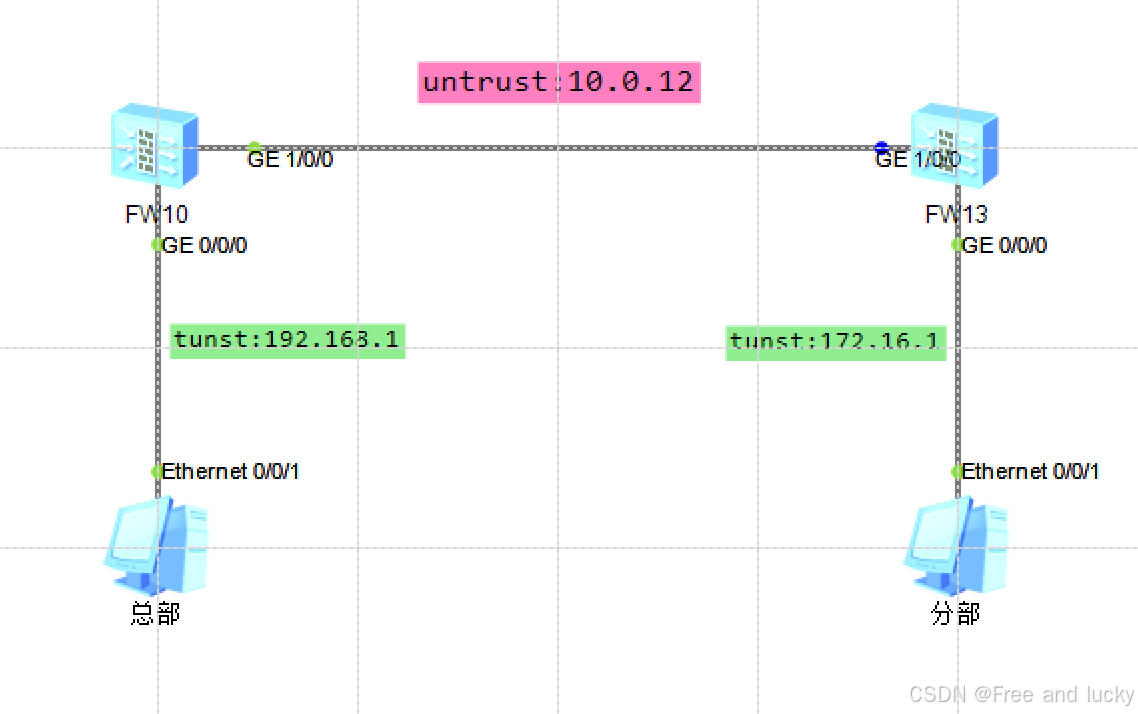

IKE(密钥管理)方式建立IPsec vpn与使用IPSec vpn模板方式。

由于手工配置IPSec方式比较繁琐，容易出错，且在需要调整时，重新配置可能比较麻烦。为保证IPSec长期使用，IKE的出现用于协商和管理IPSec参数。通过IKE，两个端点可以动态地协商加密算法、密钥和其他安全参数。

IKE三大协议

ISAKMP：定义ike对等体关系，ike sa相似与IPSec sa

Oakley 与 SKEME的核心是DH算法，用于分发密钥，验证身份议保证数据传输的安全性。

IKE版本

ike v1：支持主模式与野蛮模式

配置ike v1(默认是主模式)

FW10

#
acl number 3000
 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 172.16.1.0 0.0.0.255
#
ipsec proposal 10
authentication-method pre-share   ##默认为预共享密钥
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256
#
ike proposal 10
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256
#
ike peer b
 undo version 2      ##开启ike v1 版本
exchange-mode main   ##缺省为主模式
 pre-shared-key Text123456
 ike-proposal 10
#
ipsec policy-template tem1 1  ##创建IPSec模板
 security acl 3000
 ike-peer b
 proposal 10
#
ipsec policy policy1 1 isakmp template tem1  ##创建IPSec安全策略与IPSec模板所关联
#
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.0.12.1 255.255.255.0
 ipsec policy policy1
#
ip route-static 0.0.0.0 0.0.0.0 10.0.12.2
#

FW13

#
acl number 3000
 rule 5 permit ip source 172.16.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
#
ipsec proposal 10
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256
#
ike proposal 10
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256
#
ike peer a
 undo version 2
 pre-shared-key Text123456
 ike-proposal 10
 remote-address 10.0.12.1
#
ipsec policy policy1 1 isakmp
 security acl 3000
 ike-peer a
 proposal 10
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.0.12.2 255.255.255.0
 ipsec policy policy1
#
ip route-static 0.0.0.0 0.0.0.0 10.0.12.1
#

配置完成后使用分部计算机和总部计算机互访，激活IPSec vpn隧道。

（主模式）

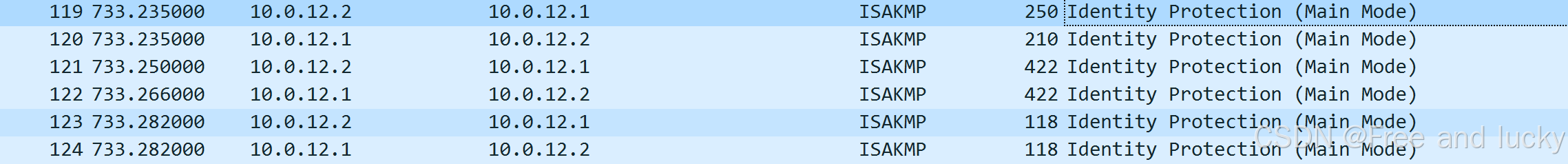

使用6条ISAKMP建立IKE SA

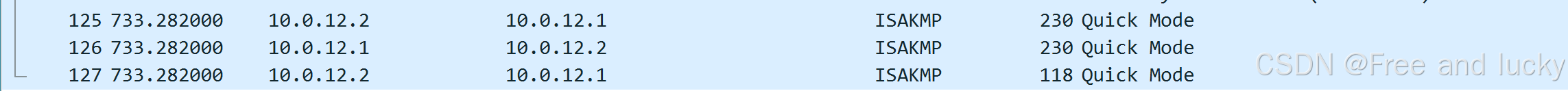

使用两条ISAKMP建立IPSec SA

野蛮模式

ike peer
 exchange-mode aggressive  ##配置为野蛮模式

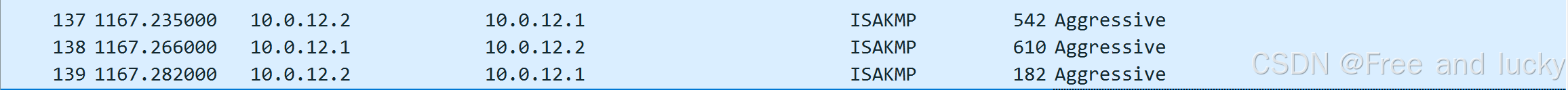

野蛮模式中只用了3条ISAKMP就建立成功了，相比主模式要快很多。但是野蛮模式是明文传输，没有加密和完整性验证，所以它是不安全的。现在已经很少使用了。

配置ike v2

由于ike v1的版本协商时间太长，而且也不支持远程用户接入。这时ike v2就很好的解决了不能认证的办法。(以总部防火墙为列，分部也是同样操作)

ike peer b
[zong-ike-peer-b]version 2

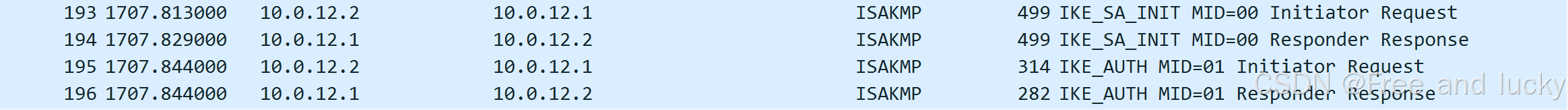

使用ike v2版本是需要4条ISAKMP就完成了IPSec SA 和IKE SA的建立。

NAT 穿越

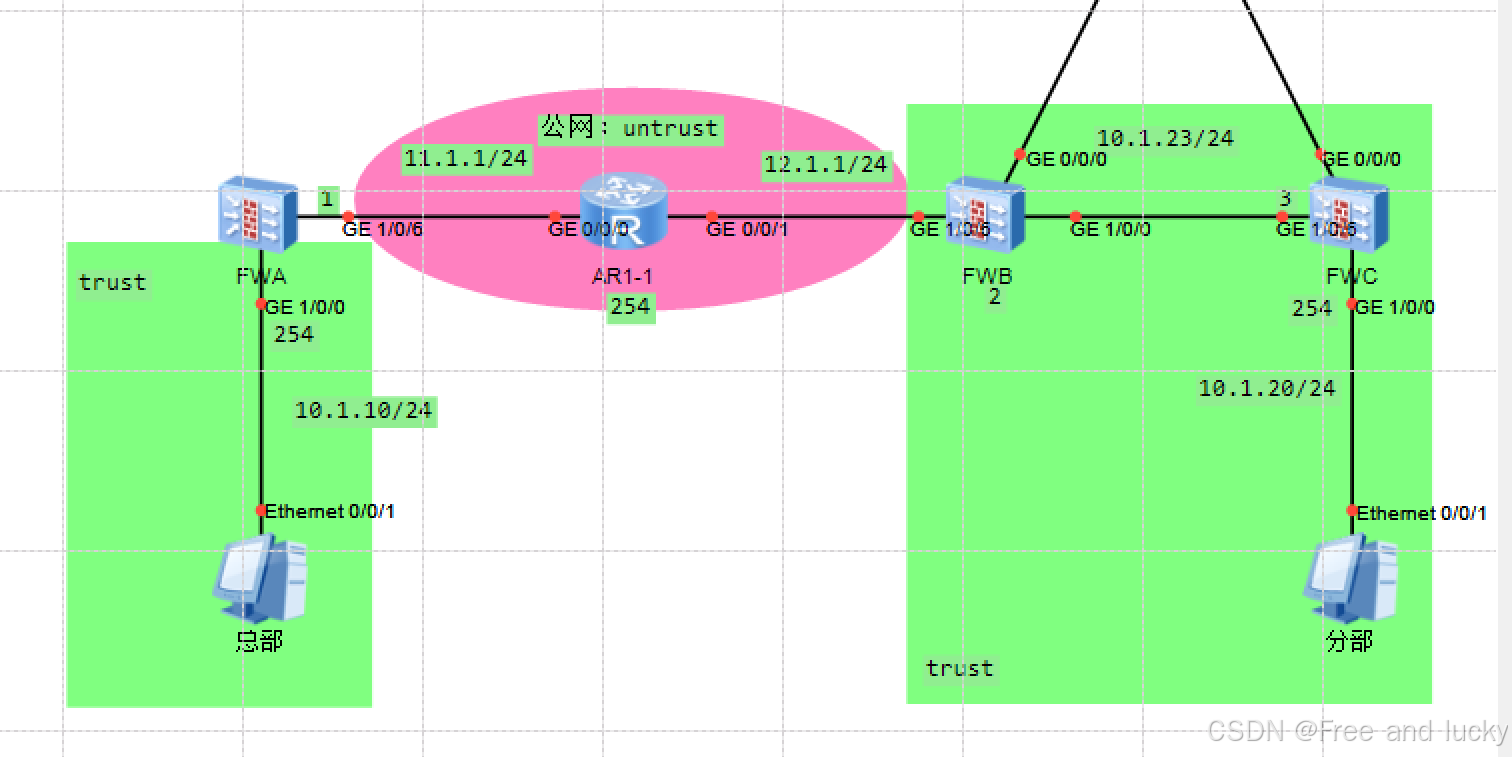

在上面实验中分部访问总部，其中FWA与FWC建立IPSec VPN。FWB做NAT地址转换负责把10.1.23.0/24的流量通过公网地址12.1.1.2转换。

放行所有策略

#
security-policy
 default action permit
#

FWA

#
acl number 3000
 rule 5 permit ip source 10.1.10.0 0.0.0.255 destination 10.1.20.0 0.0.0.255
#
ipsec proposal 10
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256
#
ike proposal 10
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256
#
ike peer c
 pre-shared-key Text123456
 ike-proposal 10
#
ipsec policy-template tem1 1
 security acl 3000
 ike-peer c
 proposal 10
#
ipsec policy policy1 1 isakmp template tem1
#
interface GigabitEthernet1/0/6
 undo shutdown
 ip address 11.1.1.1 255.255.255.0
 ipsec policy policy1
#
ip route-static 0.0.0.0 0.0.0.0 11.1.1.254
#

AR1-1

#
interface GigabitEthernet0/0/0
 ip address 11.1.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 12.1.1.254 255.255.255.0
#
ip route-static 10.1.10.0 255.255.255.0 11.1.1.1
ip route-static 10.1.23.0 255.255.255.0 12.1.1.2

FWB

#
interface GigabitEthernet1/0/6
 undo shutdown
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.1.23.2 255.255.255.0
#
ip route-static 10.1.20.0 255.255.255.0 10.1.23.3
ip route-static 11.1.1.0 255.255.255.0 12.1.1.254
#

FWC

#
acl number 3000
 rule 5 permit ip source 10.1.20.0 0.0.0.255 destination 10.1.10.0 0.0.0.255
#
ipsec proposal 10
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256
#
ike proposal 10
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256
#
ike peer a
 pre-shared-key Text123456
 ike-proposal 10
 remote-address 11.1.1.1
#
ipsec policy policy1 1 isakmp
 security acl 3000
 ike-peer a
 proposal 10
#

interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.1.20.254 255.255.255.0
#
interface GigabitEthernet1/0/6
 undo shutdown
 ip address 10.1.23.3 255.255.255.0
 ipsec policy policy1
#
ip route-static 0.0.0.0 0.0.0.0 10.1.23.2
#

开启NAT穿越功能

[FWC-ike-peer-a]nat traversal ##默认是开启的

根据出接口进行地址转换

FW1

#
nat-policy
 rule name 1
  source-address 10.1.23.0 mask 255.255.255.0
  destination-address 11.1.1.0 mask 255.255.255.0
  action source-nat easy-ip
#

根据NAT服务器进行地址转换

#
 nat server 0 protocol udp global 12.1.1.2 500 inside 10.1.23.3 500 nat-disable
 nat server 1 protocol udp global 12.1.1.2 4500 inside 10.1.23.3 4500 nat-disable
#

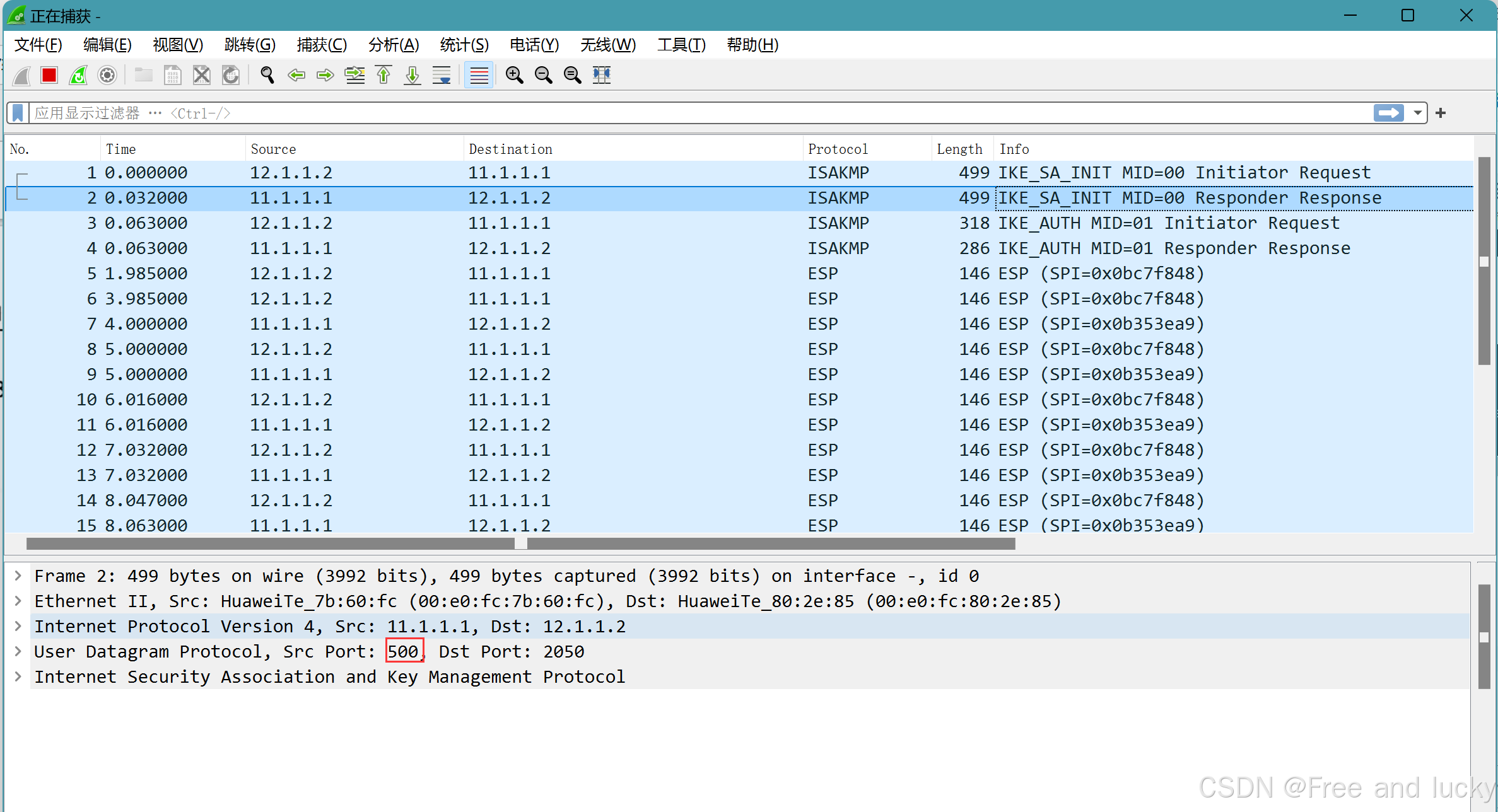

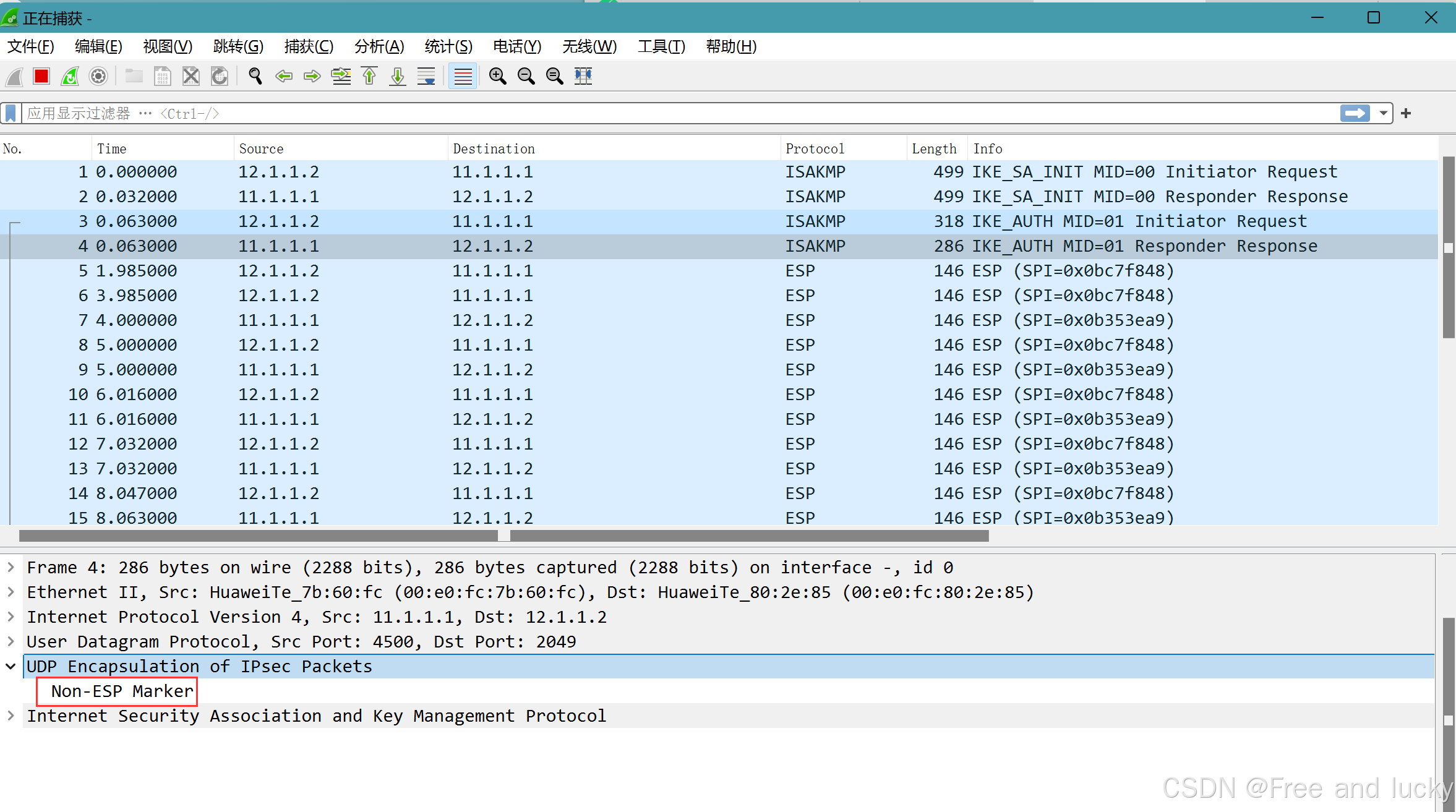

IKE v2的NAT穿越协商（使用分部ping总部激活隧道）

IKE v2使用UDP：4500封装ESP。报文当封装后的报文通过NAT 设备时，NAT 设备对该报文的外层P头和增加的UDP头进行地址和端口号转换。

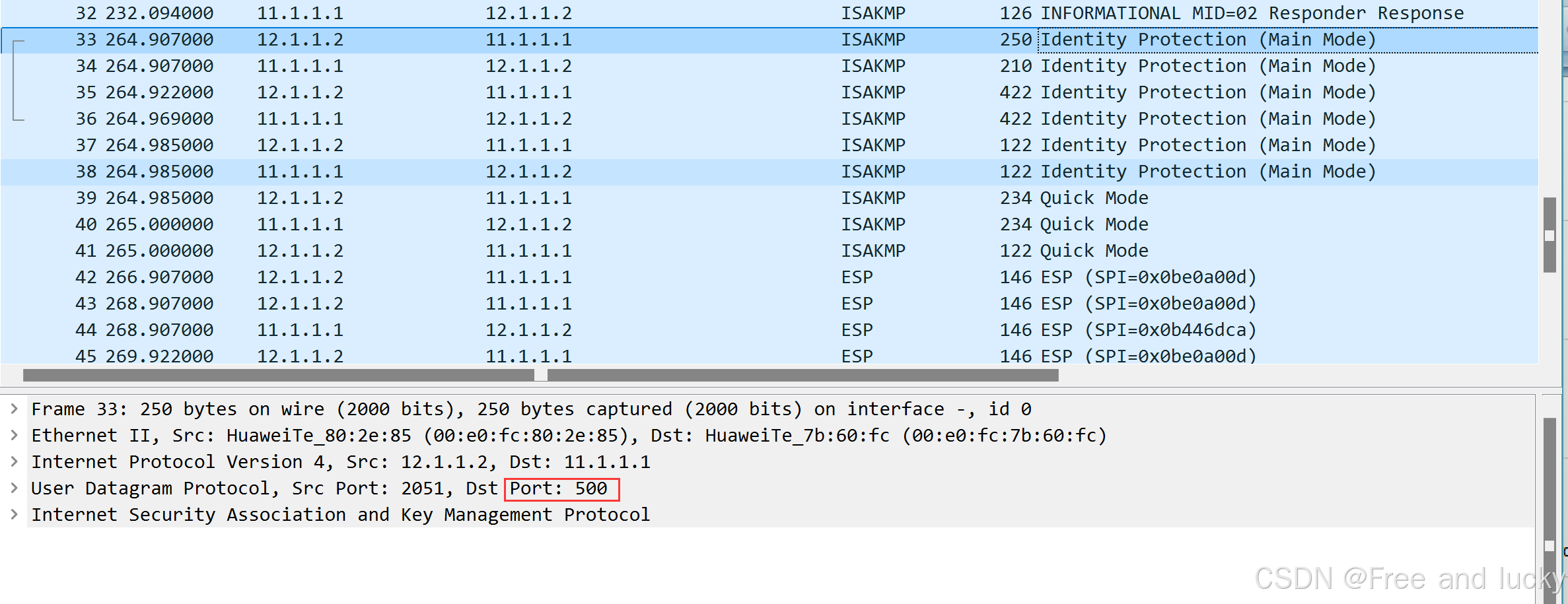

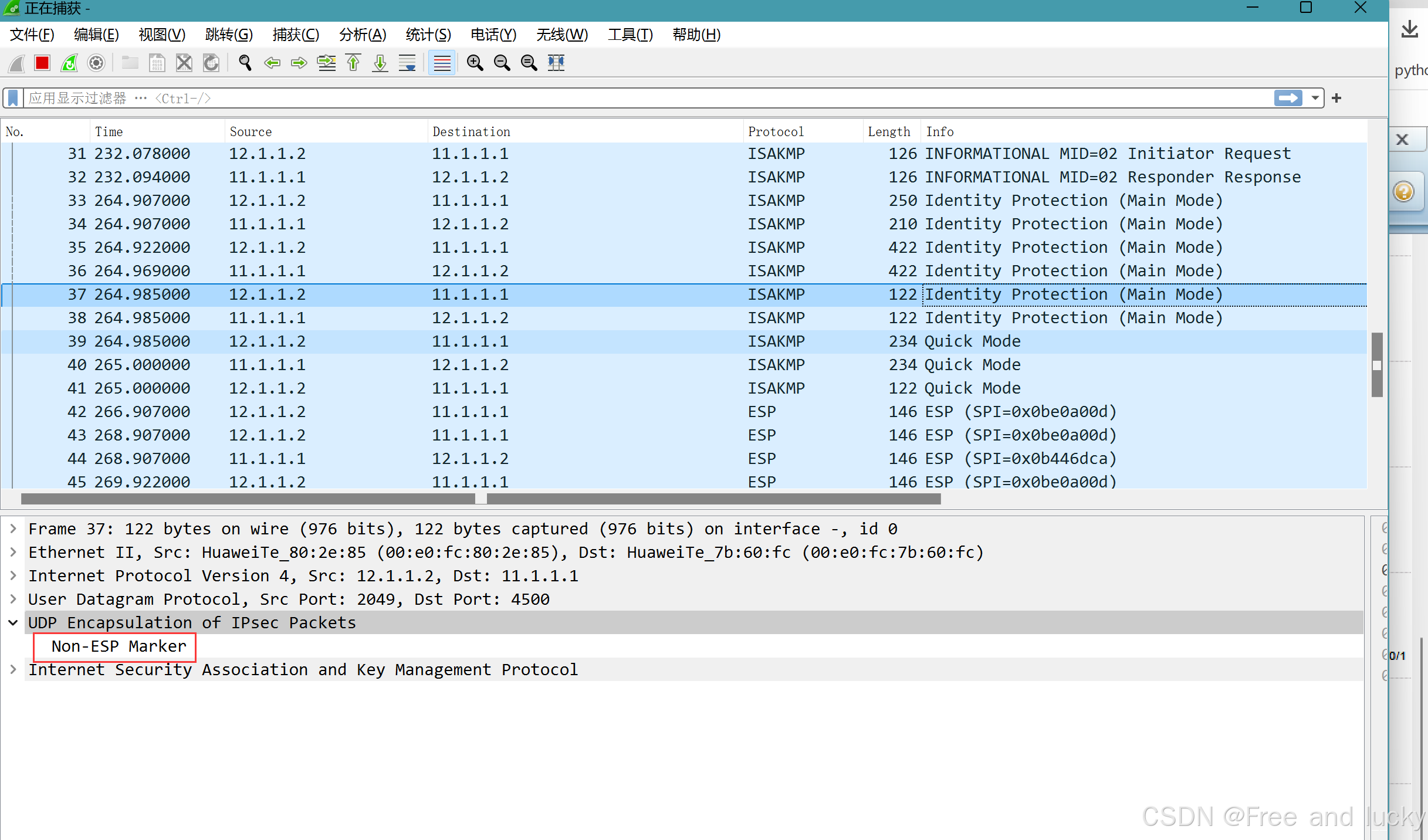

IKE v1的NAT穿越协商（使用分部ping总部激活隧道）

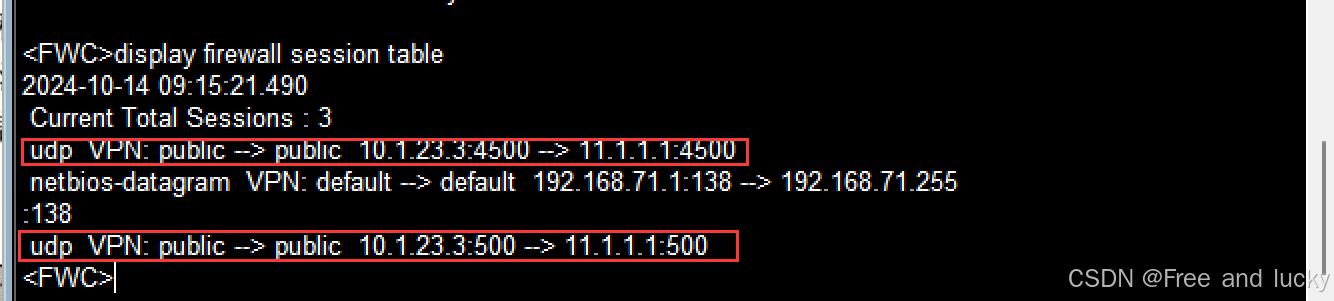

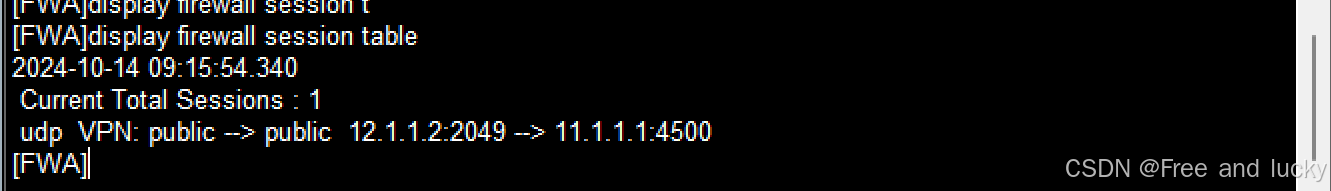

查看会话记录

因为中间NAT 设备上配置了源NAT转换，所以分部FW上只有分部到总部方向的会话，没有总部到分部方向的会话。
