静态配置综合实验

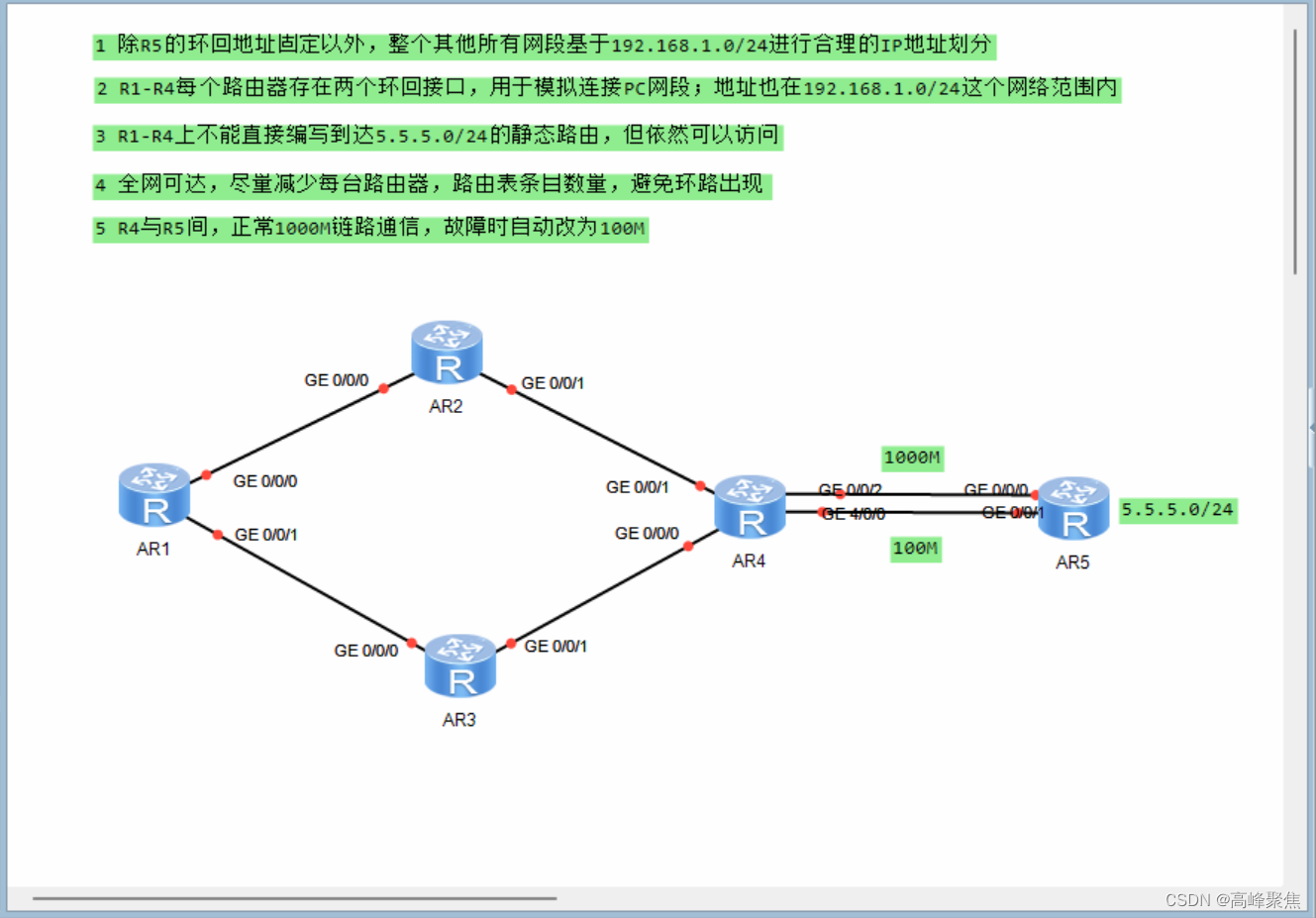

实验需求：

实验思路：

                  1.数广播域

                  2.划分网段---基于192.168.1.0/24进行IP地址的合理划分

                  3.配置IP地址---给每台路由器的每个接口配置IP地址

                  4.配置路由条目---给每台路由器编写到达未知网段的路由条目

                  5.试验 ---通过ping检验是否每台路由器全网可达

实验步骤：

         一：数广播域

                            由图可知：本次实验共有五台路由器:其中AR1、AR2、AR3有两个接口和两个环回接口，AR4有四个接口和两个环回接口，AR5有两个接口和两个环回接口。

        每个接口为一个广播域，每两个路由器之间为一个广播域。所以广播域共有16个。

        二、划分网段

               因为 AR1、  AR2、AR3、AR4需要按照192.168.1.0/24进行划分。故对每台路由器所需要的网段个数进行区分：

        AR1：四个接口，需要四个网段。

        AR2：四个接口，因为0/0/0接口与AR1连接，所以与AR1共用一个网段，需要三个网段

        AR4：六个接口，其中0/0/2和4/0/0因为和AR5连接，网段是按照5.5.5.0/24进行划分，所以先暂时不管。0/0/1接口与AR2连接，所以共用一个网段。因此AR4需要三个网段。

        AR3：四个接口，因为0/0/0接口与AR1连接，与AR1共用一个网段；0/0/1接口与AR4连接，与AR1共用一个网段；AR3需要两个网段.

        共需12个网段。

                一、对于192.168.1.0/24网段划分：

                        使用/28子网掩码，每个/28子网能提供14个可用的IP地址（16个IP地址减去网络地址和广播地址）。

1.         192.168.1.0/25：128个子网，每个子网可用126个地址

        192.168.1.0/26：64个子网，每个子网可用62个地址

        192.168.1.0/27：32个子网，每个子网可用30个地址

        192.168.1.0/28：16个子网，每个子网可用14个地址

        192.168.1.0/29 ：8个子网，每个子网可用6个地址

根据以上，所以需要采用192.168.1.0/28子网段进行IP地址划分。

1. 子网一 (192.168.1.0/28):

   • 路由器1的两个环回地址：192.168.1.1/28, 192.168.1.2/28
   • 路由器1的两个接口：192.168.1.3/28, 192.168.1.4/28（连接至不同的广播域）

2. 子网二 (192.168.1.16/28):

   • 路由器2的两个环回地址：192.168.1.17/28, 192.168.1.18/28
   • 路由器2的两个接口：192.168.1.19/28, 192.168.1.20/28（连接至不同的广播域）

3. 子网三 (192.168.1.32/28):

   • 路由器3的两个环回地址：192.168.1.33/28, 192.168.1.34/28
   • 路由器3的两个接口：192.168.1.35/28, 192.168.1.36/28（连接至不同的广播域）

4. 子网四 (192.168.1.48/28):

   • 路由器4的两个环回地址：192.168.1.49/28, 192.168.1.50/28
   • 路由器4的两个接口：192.168.1.51/28, 192.168.1.52/28（连接至不同的广播域）

     5. 子网五（192.168.1.64/28）

     6. 子网六（192.168.1.80/28）

     7.子网七 （192.168.1.96/28）

     8.子网八（192.168.1.112/28）

     9.子网九（192.168.1.128/28）

     10. 子网十（192.168.1.144/28）

     11.子网十一（192.168.1.160/28）

     12.子网十二（192.168.1.176/28）

                二、对于5.5.5.0/24的网段划分：

        AR5有四个接口，需要四个广播域，即需要四个网段

所以采用5.5.5.0/29进行子网划分：

        1.子网一（5.5.5.0/29）

        2.子网二（5.5.5.8/29）

        3. 子网三（5.5.5.16/29）

        4.子网四（5.5.5.24/29）

最终完成分配IP地址：

        如图

            三、配置

                        一、配置IP地址

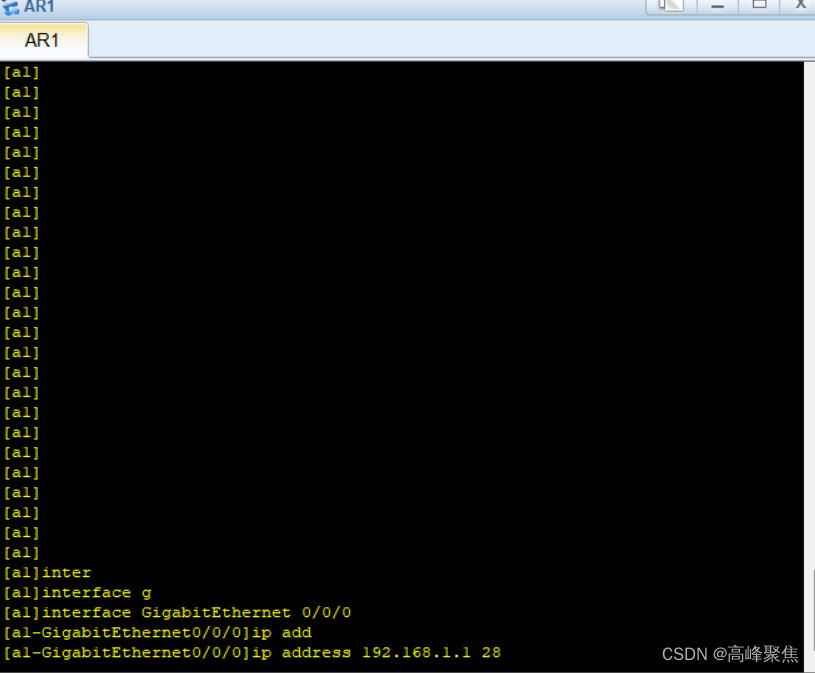

        AR1：接口0/0/0

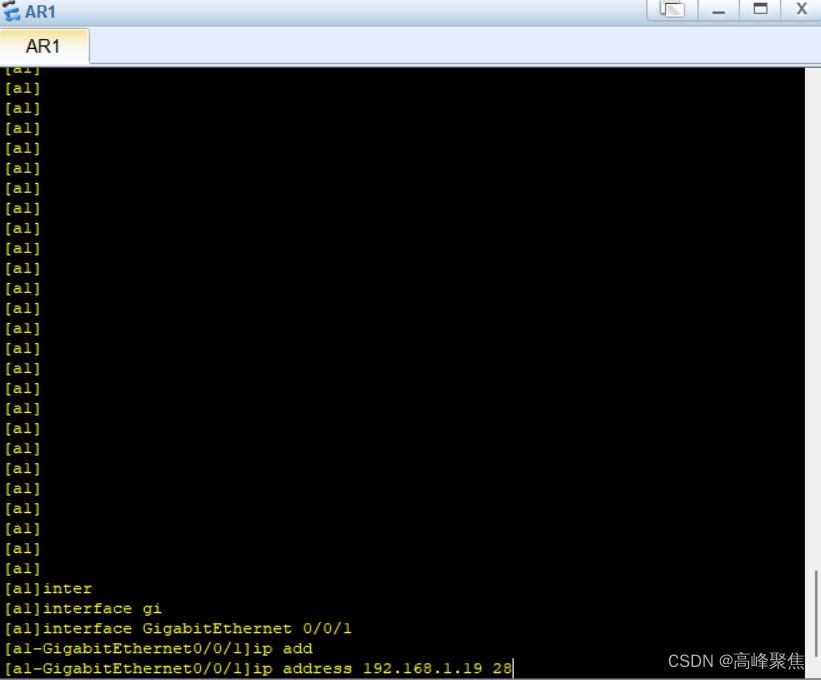

接口0/0/1

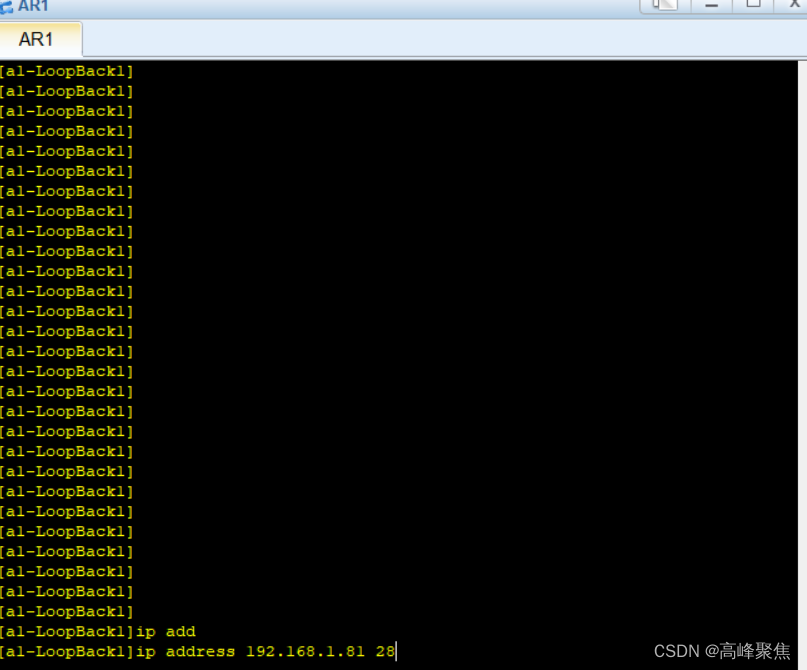

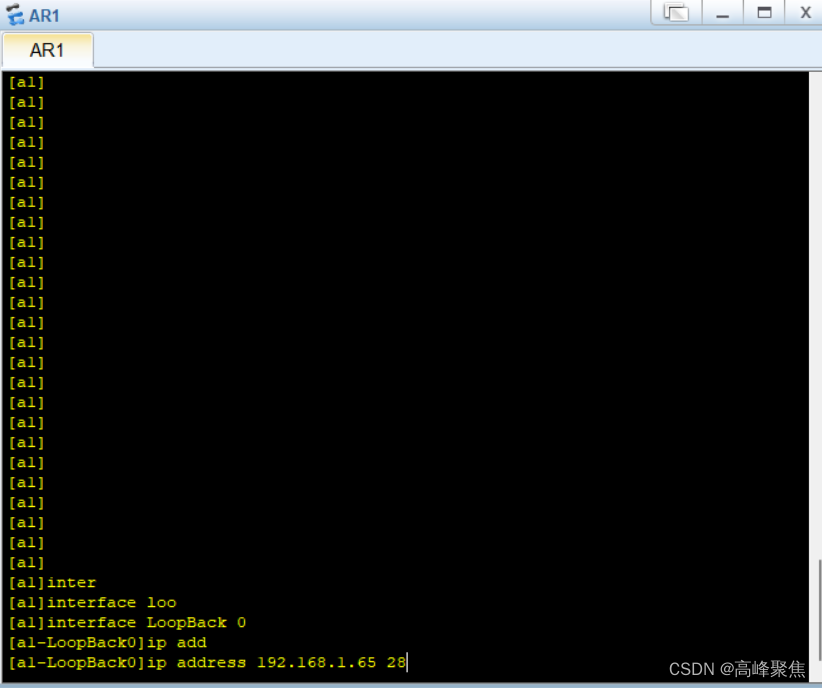

环回接口1

环回接口2

 之后的的路由器依次同理进行配置IP地址

                            二、配置路由条目

                                      1.  AR1、AR2、AR3、AR4之间的网络配置

        为减少路由器里面的每条路由条目，避免环路出现，所以需要对每个子网段进行汇总

        AR1：

                未知网段：192.168.1.32/28

                                  192.168.1.48/28

                                  192.168.1.96/28

                                  192.168.1.112/28

                                  192.168.1.128/28

                                  192.168.1.144/28

                                  192.168.1./16028

                                  192.168.1.176/28

                       汇总后的网段：192.168.1.0/24

         AR2：

                未知网段：192.168.1.16/28

                                  192.168.1.32/28

                                  192.168.1.48/28

                                  192.168.1.64/28

                                  192.168.1.80/28

                                  192.168.1.128/28

                                  192.168.1.144/28

                                  192.168.1.160/28

                                  192.168.1.176/28

                        汇总后的网段：192.168.1.0/24

        AR4：

                未知网段：192.168.1.0/28

                                  192.168.1.16/28

                                  192.168.1.96/28

                                  192.168.1.64/28

                                  192.168.1.80/28

                                  192.168.1.112/28

                                  192.168.1./16028

                                  192.168.1.176/28

                        汇总后的网段：192.168.1.0/24



AR3：

                未知网段：192.168.1.0/28

                                  192.168.1.48/28

                                  192.168.1.96/28

                                  192.168.1.64/28

                                  192.168.1.80/28

                                  192.168.1.112/28

                                  192.168.1.128/28

                                  192.168.1.144/28

                        汇总后的网段：192.168.1.0/24

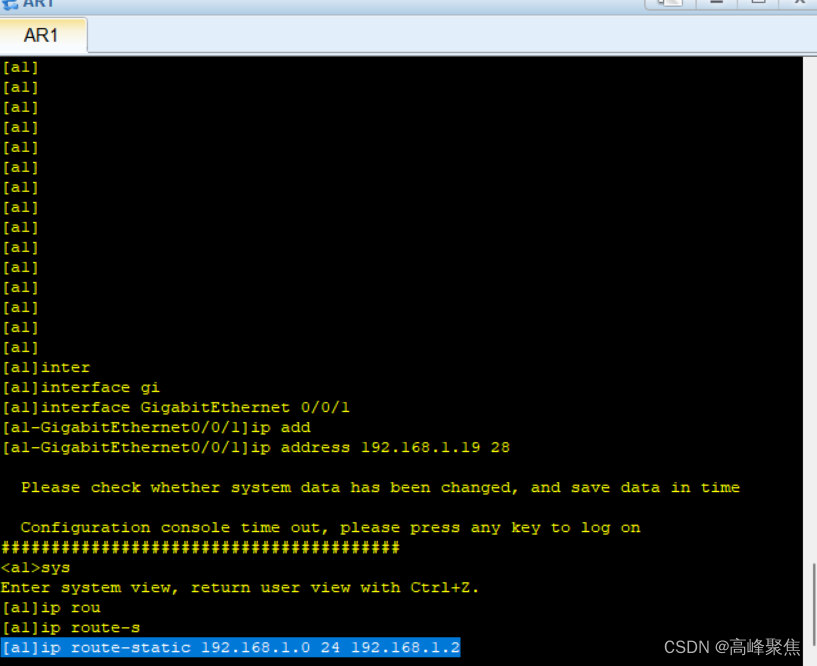

配置路由路径：AR1：[a1]ip route-static 192.168.1.0 24 192.168.1.2

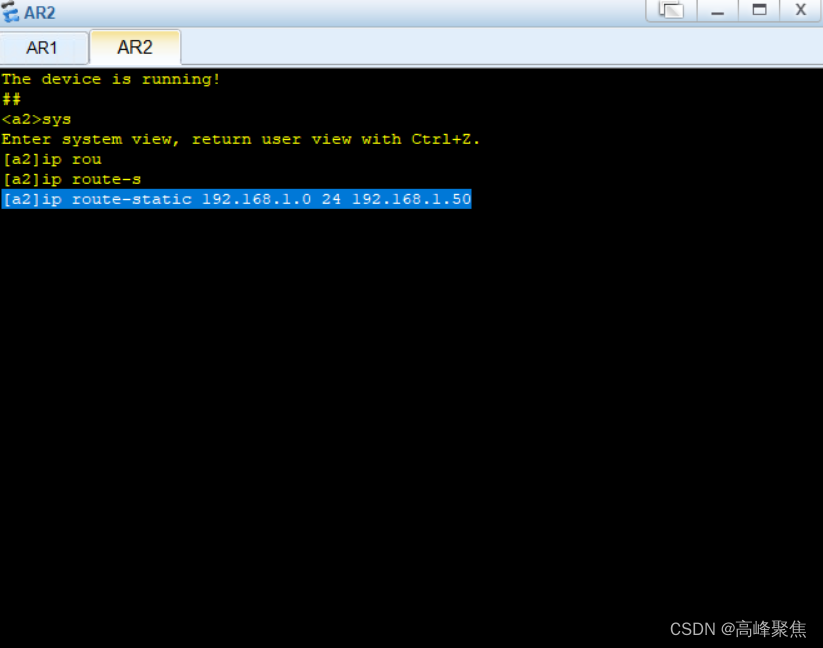

                        AR2：[a2]ip route-static 192.168.1.0 24 192.168.1.50

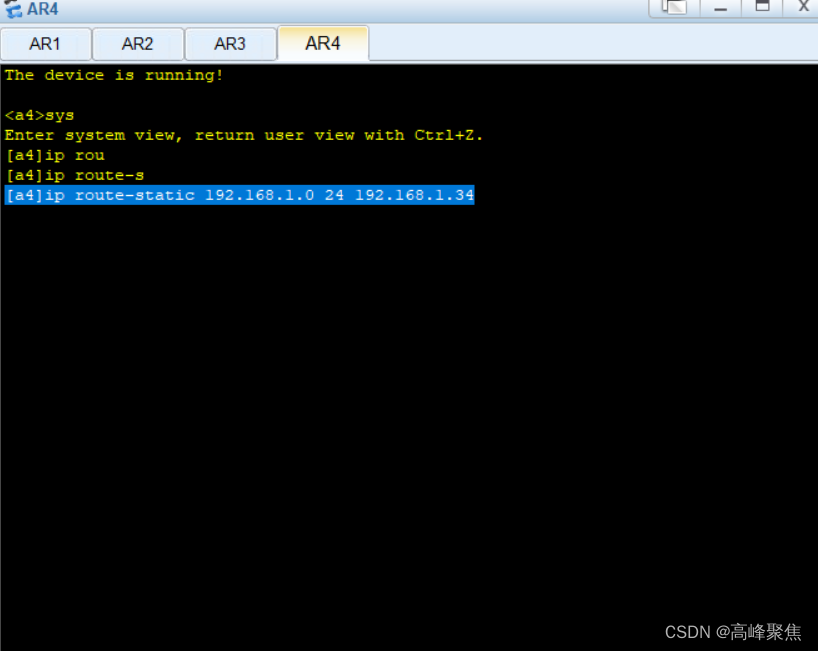

AR4：[a4]ip route-static 192.168.1.0 24 192.168.1.34

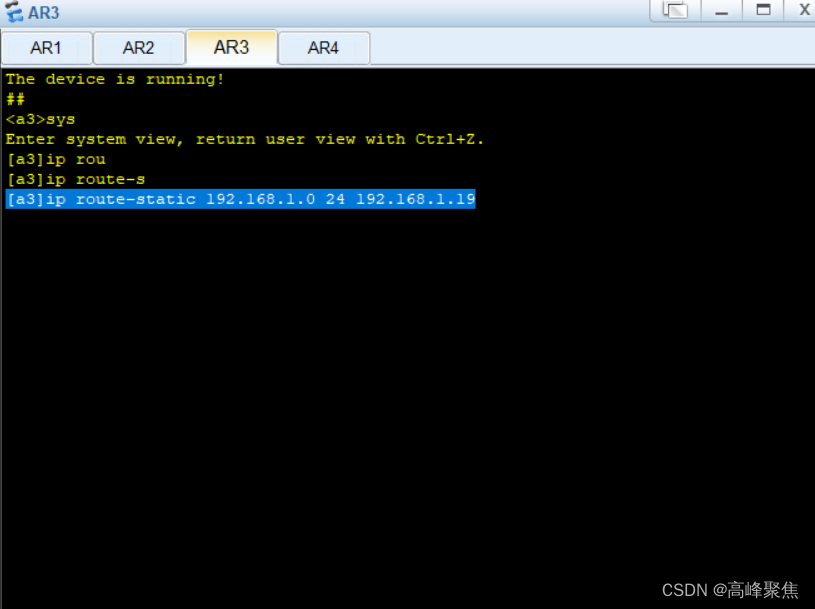

AR3：[a3]ip route-static 192.168.1.0 24 192.168.1.19

现在，AR1、AR2、AR3、AR4之间的网络已经建立完成

                                2.  AR1、AR2、AR3到达5.5.5.0/24网段路由路径配置

        因为AR1、AR2、AR3的路由表中不能出现直达5.5.5.0/24的静态路由，所以就要使用默认路由，即0.0.0.0 /0---可以代表没有地址；可以代表所有地址。

              配置到达5.5.5.0 27网段的静态路由。

        AR1：由于到达5.5.5.0/24网段的路径有两条，并且路径长度相同。为实现负载均衡，所以可以编写两条路径。

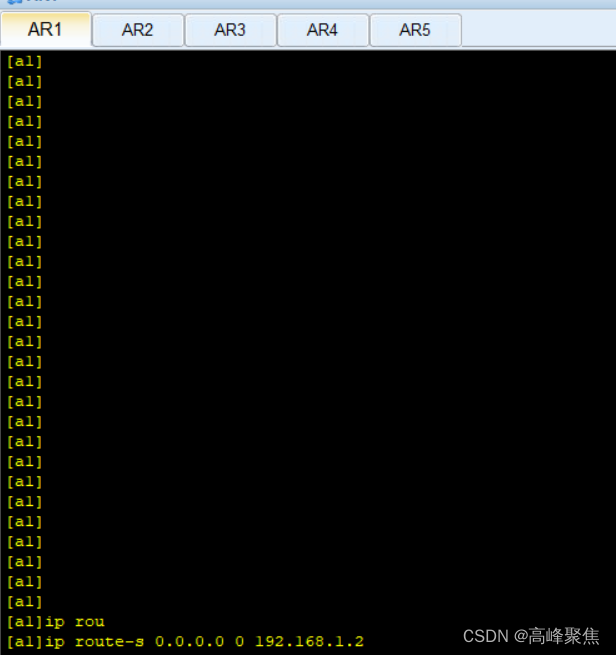

                [a1]ip route-s 0.0.0.0 0 192.168.1.2

                [a1]ip route-s 0.0.0.0 0 192.168.1.20

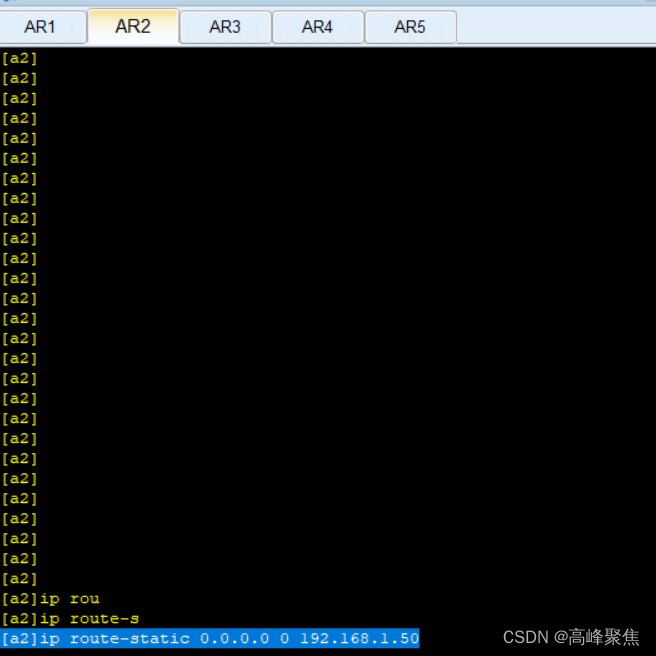

AR2：[a2]ip route-static 0.0.0.0 0 192.168.1.50

AR3：

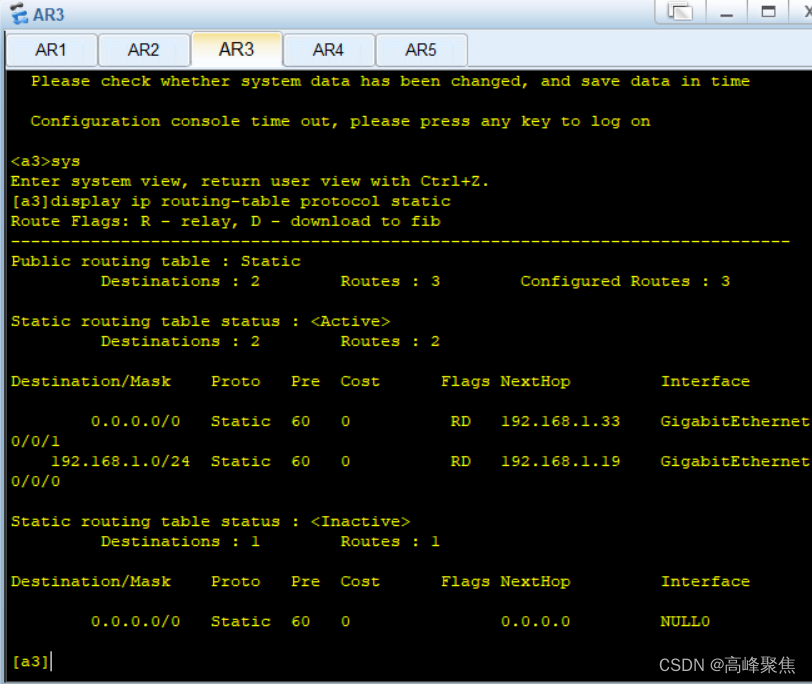

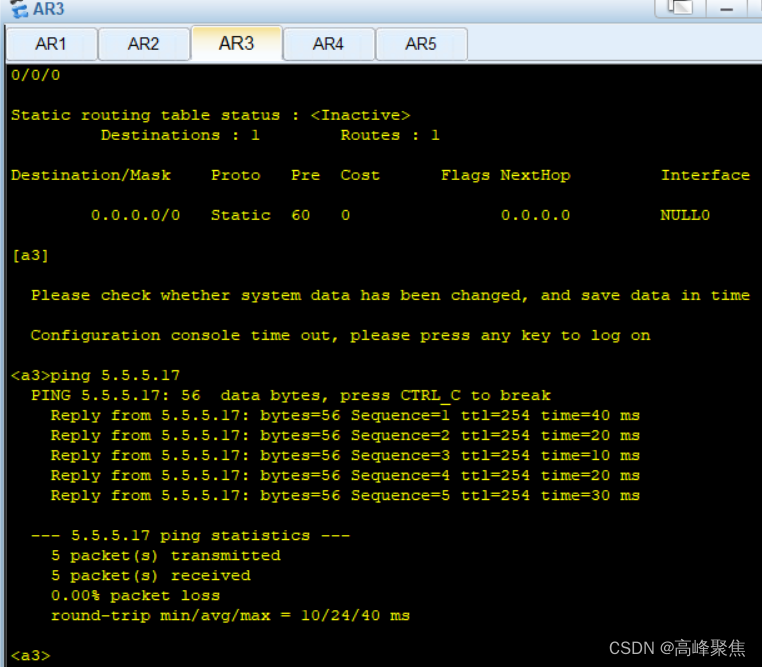

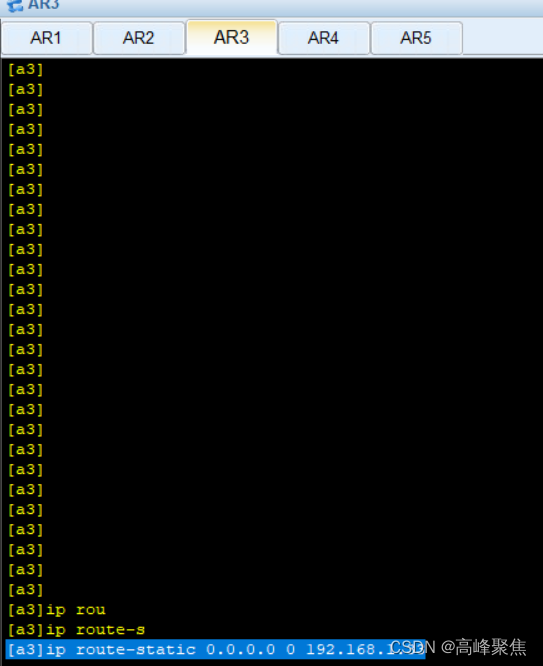

        [a3]ip route-static 0.0.0.0 0 192.168.1.33



                                3.  AR4与AR5之间的路由配置



对于AR5：

        如何实现正常1000M链路通信，在故障时自动改为100M。

        可以通过浮动静态路由--利用静态路由的优先级，达到备份链路的效果。

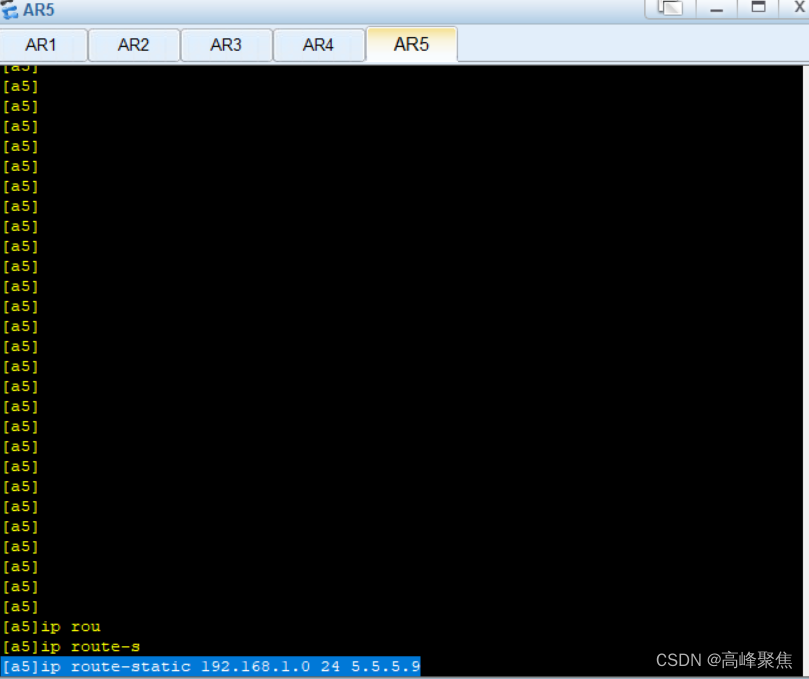

                1000M线路的路由路径配置：[a5]ip route-static 192.168.1.0 24 5.5.5.9

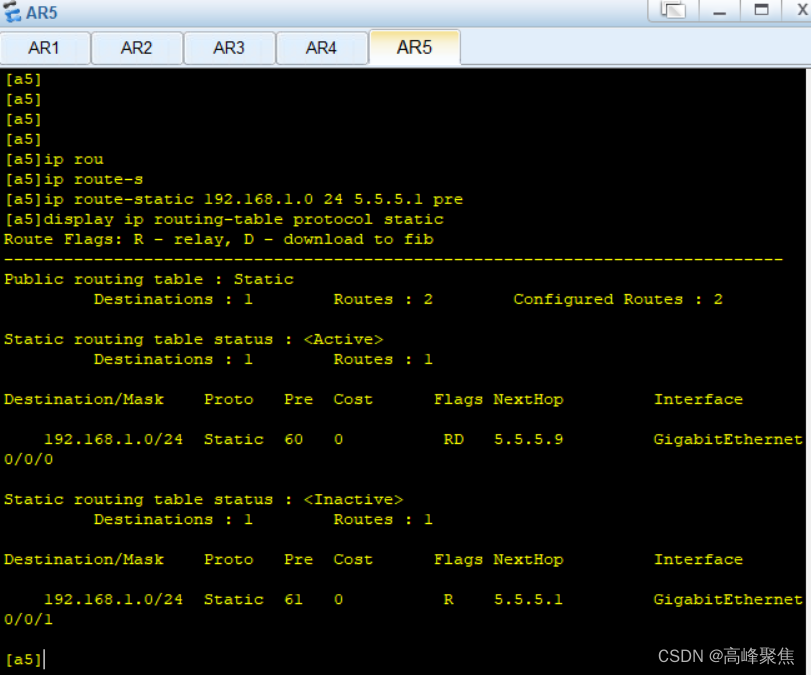

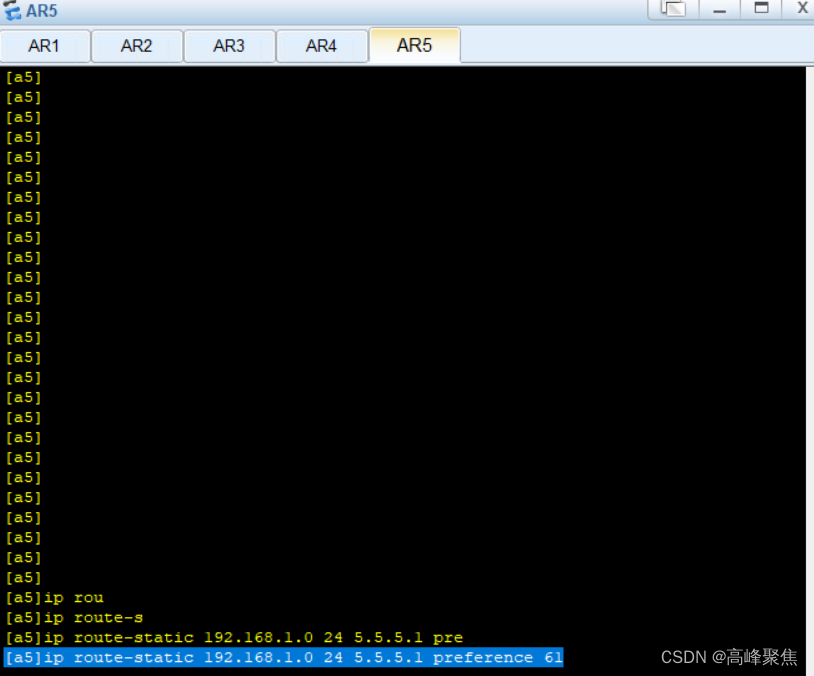

100M线路路由路径配置：[a5]ip route-static 192.168.1.0 24 5.5.5.1 preference 61

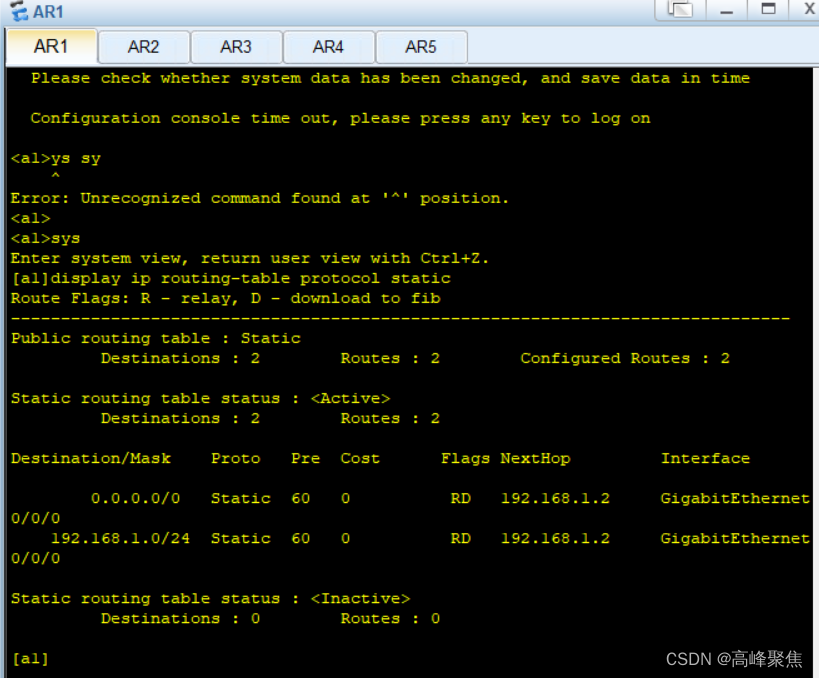

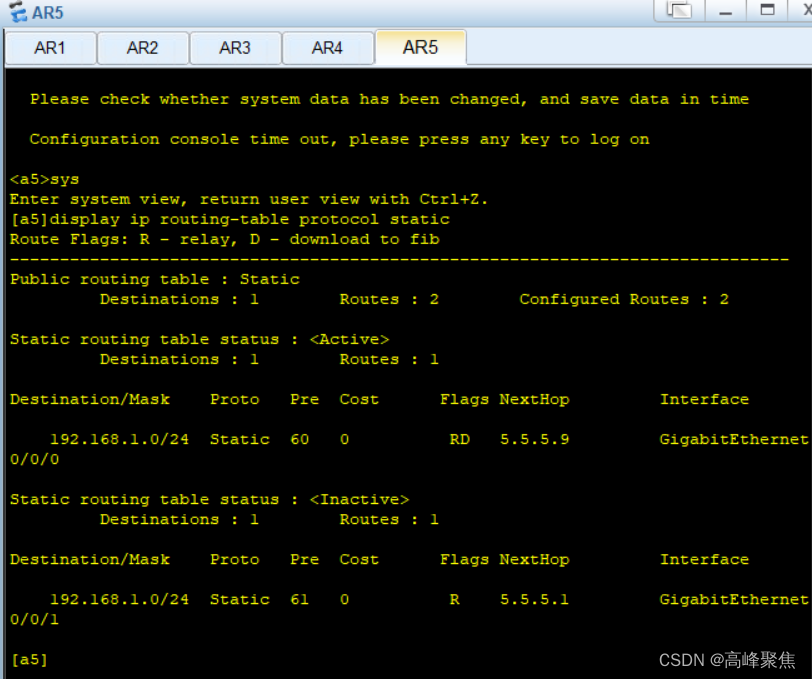

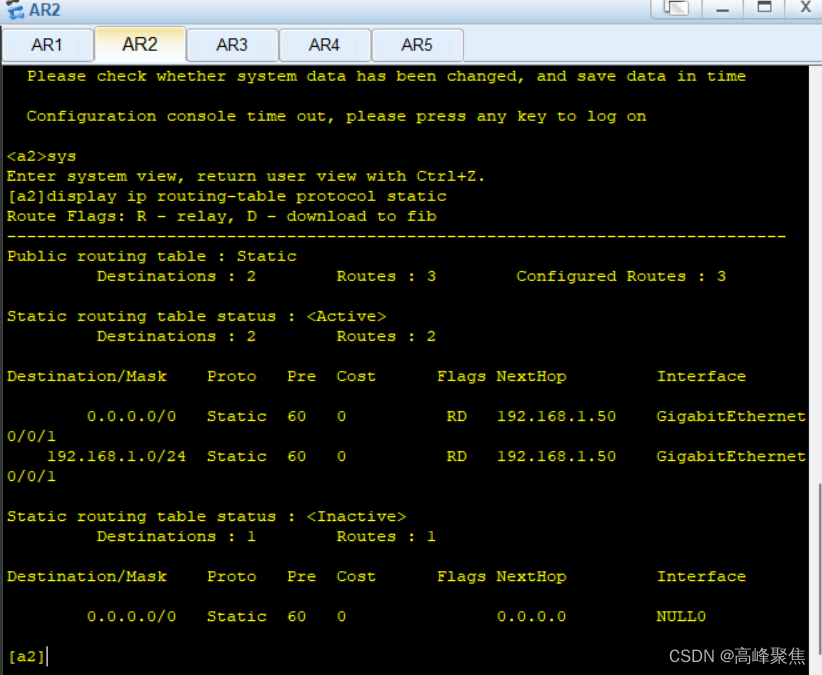

display ip routing-table protocol static --- 查看静态路由

AR4到达AR5的100M和1000M链路配置

        因为AR4的路由表中不能出现直达5.5.5.0/24的静态路由，所以就要使用默认路由，即

1.0.0.0.0---可以代表没有地址；可以代表所有地址。

                1000M链路：[a4]ip route-static 0.0.0.0 0 5.5.5.10

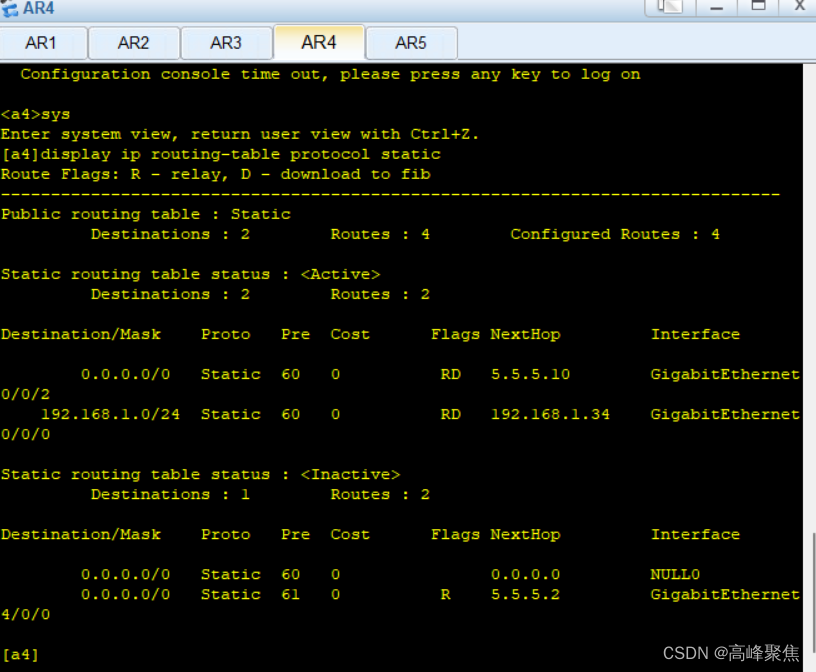

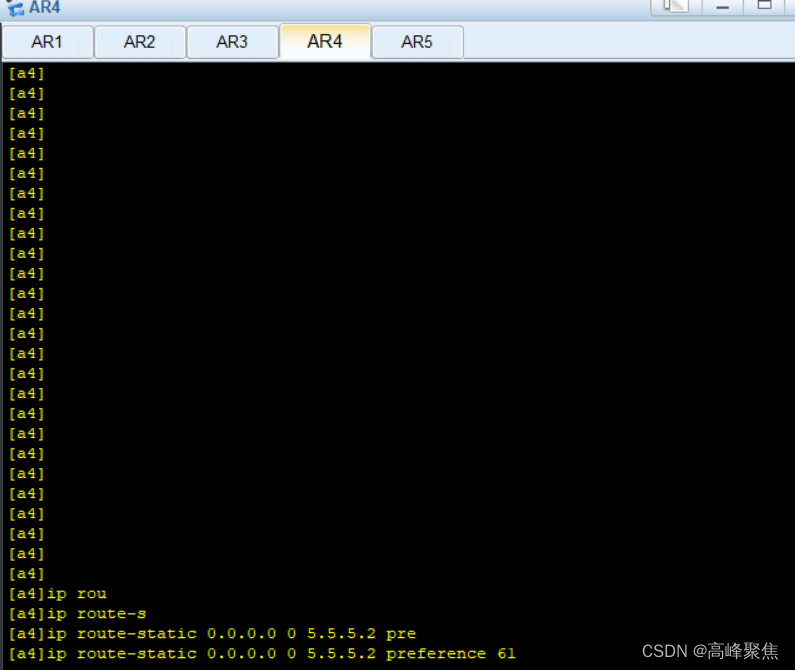

100M链路：[a4]ip route-static 0.0.0.0 0 5.5.5.2 preference 61

        由此，路由路径配置完成。

                                4.  AR1、AR2、AR3、AR4、AR5的静态路由表

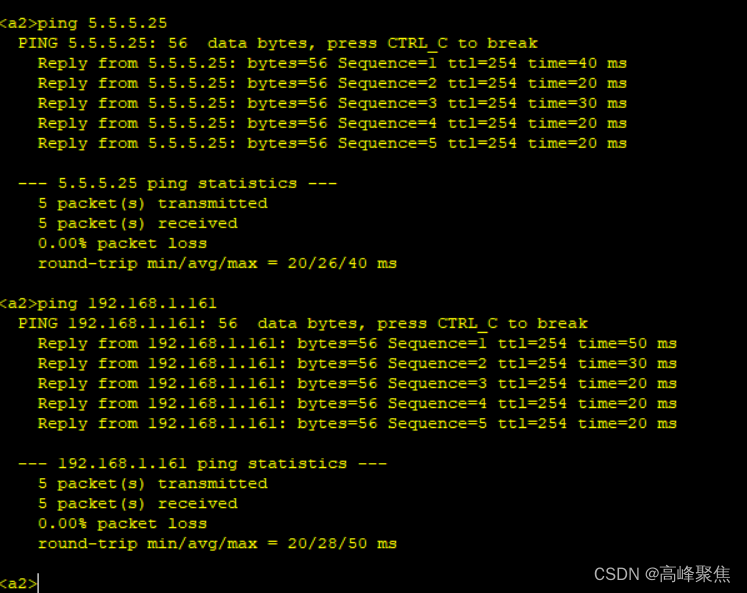

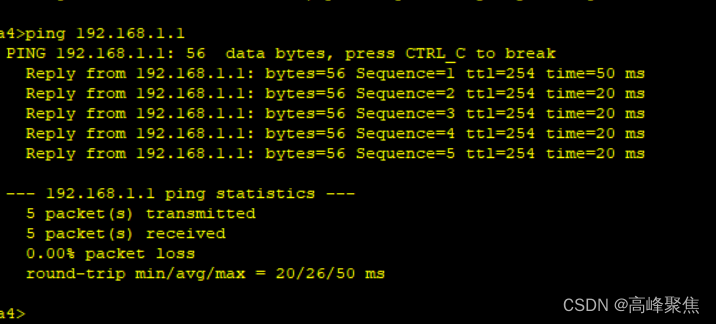

实验结果

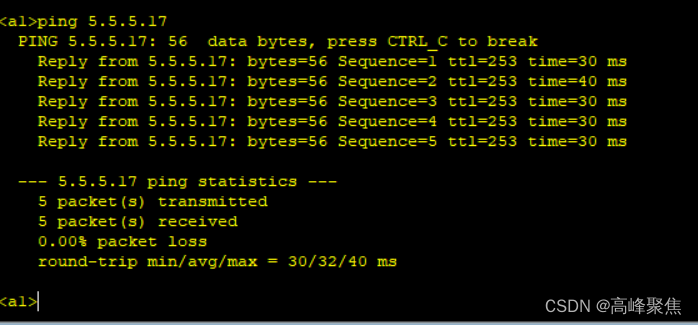

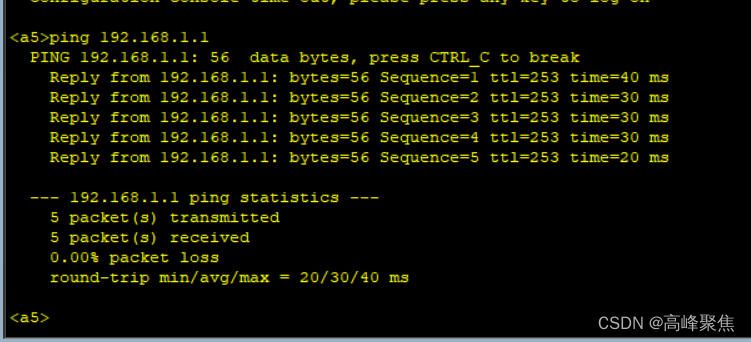

        最终实现每个路由器全网可达。
