智能温控风扇控制器设计

一、设计目的

1. 能够采集室内温度并显示
2. 能够实现人体感应，人走断电
3. 能够实现手动/自动控制风扇加/减档
4. 能够实现对风扇定时控制

二、设计思路

1.硬件方面

       该设计采用STC89C52RC芯片进行设计，利用DS18B20采集室内温度，并将采集的温度通过串行口显示在显示屏LCD1602上。通过HC-SR501来检测周围环境7m范围内是否有人存在。P2.1和P2.2端口接驱动芯片和电机。P3.2、P3.3、P3.5和P3.6端口分别接加速档位、减速档位、定时档位和自动控制档位。

2.软件方面

       首先对LCD1602进行初始化，显示温度T、档位Gear和定时时长Time，通过P3.7端口把温度传感器上的温度传递给单片机，再通过P0口将数据给LCD1602并显示出来。人体感应模块通过P2.0端口将信号传递给单片机，实现人走断电。加减档通过外部中断来控制电机的加减速。定时部分采用定时器T1来实现，每按一次定时按钮定30min，最高可定8h，当定时到8h时再按一下定时清零。自动控制部分通过设定温度范围，实现3个档位，使得电机随温度变换。

三、元器件

1. 单片机芯片 STC89C52RC
2. 温度传感器 BS18B20
3. 显示器 LCD1602
4. 人体红外感应器 HC-SR501
5. 直流电机 130电机
6. 电机驱动芯片 L9110S
7. 轻触开关4个
8. 若干电阻和电容

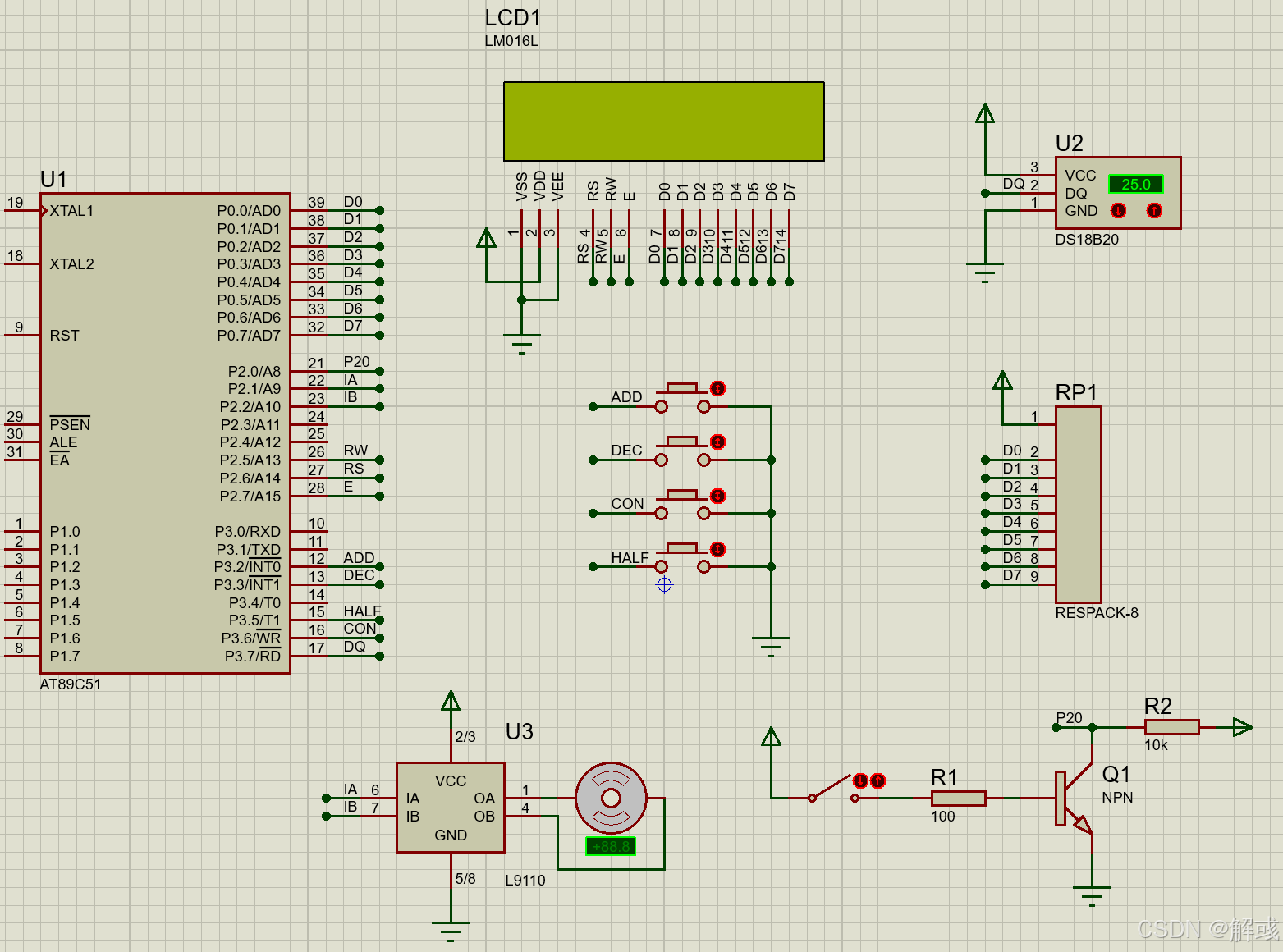

四、仿真图

注：右下角的电路为模拟人体感应模块电路。

五、设计代码

代码由Keil软件编写
