摘要

基于Web的门店管理系统是一种在互联网上运行的软件系统，旨在帮助企业管理其门店的日常运营和业务流程。该系统提供了一系列功能，包括库存管理、销售和订单处理、员工管理、财务管理和报告等。通过该系统，店主或管理员可以轻松监控和控制每个门店的库存状况，包括库存数量、库存商品的种类和存放位置。同时，系统还可以记录每个门店的销售和订单信息，方便店主分析销售趋势、制定合适的补货计划。

该系统还提供了员工管理功能，用于记录员工信息、安排工作时间和管理工资支付等。通过该功能，门店管理员可以更好地管理员工，提高工作效率和员工满意度。另外，该系统还提供了财务管理和报告功能，用于记录门店的收入和支出情况，并生成财务报告供管理员查阅。这些报告可以帮助管理员了解门店经营状况，以便做出更明智的决策。

综上所述，基于Web的门店管理系统通过提供库存管理、销售和订单处理、员工管理、财务管理和报告等功能，帮助企业更高效地管理其门店的日常运营。

关键词：SpringBoot框架；Web；门店管理系统；系统设计

Abstract

The Web-based store management system is a software system running on the Internet, designed to help businesses manage the daily operations and business processes of their stores. The system provides a range of functions, including inventory management, sales and order processing, staff management, financial management, and reporting. Through this system, the owner or the administrator can easily monitor and control the inventory status of each store, including the number of inventory, the type of goods in stock, and the storage location. At the same time, the system can also record the sales and order information of each store, so that the store owner can analyze the sales trend and make an appropriate replenishment plan.

The system also provides employee management functions to record employee information, arrange working hours, and manage salary payments. With this function, store administrators can better manage employees and improve work efficiency and employee satisfaction. In addition, the system also provides financial management and reporting functions, used to record the revenue and expenditure of stores, and to generate financial reports for administrators to consult. These reports can help administrators understand the store business to make more informed decisions.

To sum up, the Web-based store management system helps enterprises to more efficiently manage the day-to-day operations of their stores by providing functions such as inventory management, sales and order processing, employee management, financial management, and reporting.

Key words: SpringBoot framework; Web; store management system; system design

1 绪论

1.1选题背景与意义

随着互联网的普及，越来越多的企业和机构开始利用网络平台来进行业务管理和信息交流。对于实体门店来说，传统的管理方式已经不再适应现代的商业需求，因此开发一种基于Web的门店管理系统成为很多企业的需求。

传统的门店管理方式繁琐且效率低下。比如，老板需要手动记录库存、销售数据等关键信息，员工之间的交流需要面对面或电话沟通，门店的市场活动和营销策略也需要通过传统的广告渠道来宣传。这些问题导致了信息的不及时和准确性的降低，从而影响了企业的决策和运营效率。

基于Web的门店管理系统可以解决传统门店管理方式存在的问题。首先，系统可以实现实时的库存管理，员工只需要通过系统输入销售和进货的数据，系统可以自动计算库存情况并提醒进货时间；其次，系统可以建立员工间的沟通平台，员工可以通过系统发送消息、分享文件和协同工作；最后，系统可以集成营销工具和数据分析功能，帮助企业制定更好的市场策略和提高销售效能。此外，基于Web的门店管理系统还具有以下优势：1）灵活性和可访问性：利用Web技术开发的系统可以在任何设备上访问，不受时间和空间的限制；2）易于使用和管理：通过友好的界面设计和简化的操作流程，不需要特殊的技术知识即可使用系统；3）数据安全性：采用安全的数据存储和传输机制，保护企业的核心数据不被非法访问和篡改。

综上所述，基于Web的门店管理系统是一种现代化的管理工具，可以提高企业的运营效率和市场竞争力。随着技术的不断进步和应用的普及，基于Web的门店管理系统将在未来得到更广泛的应用和发展。

1.2国内外研究现状

关于Web的门店管理系统在国内的研究概况显示，随着电子商务的兴起和信息化技术的发展，越来越多的研究者和企业开始关注和研究门店管理系统的Web应用。这些系统通常包括库存管理、销售管理、员工管理、财务管理等模块，旨在提高门店运营效率、降低成本、提升服务质量。

国内的研究者在这一领域的研究主要集中在系统设计与开发、用户体验、数据分析和智能化等方面。他们致力于为门店管理系统引入更多智能化技术，例如数据挖掘、人工智能、大数据分析等，以提升系统的智能化水平和用户体验。此外，一些研究者还关注Web门店管理系统与社交媒体、移动支付等新技术的结合，探索更多创新的应用场景。

总的来说，国内关于Web门店管理系统的研究呈现出多样化、前沿化的特点，为门店管理系统的发展和应用提供了新的思路和方法。

国外对于Web门店管理系统的研究主要关注如何提高门店管理的效率和客户体验。研究重点包括系统的功能优化、用户界面设计、数据分析与预测、安全性和隐私保护等方面。针对不同类型的零售业态，研究者也提出了针对性的解决方案，以满足不同门店的需求。同时，一些研究还探讨了Web门店管理系统与其他信息系统（如供应链管理系统、客户关系管理系统）的集成，以实现全面的企业信息化管理。在全球范围内，这些研究为提升门店管理的效率。

1.3论文结构与章节安排

论文将分层次经行编排，除去论文摘要致谢文献参考部分，正文部分还会对系统需求做出分析，以及阐述大体的设计和实现的功能，最后罗列部分调测记录，论文主要架构如下：

第一章：引言。第一章主要介绍了课题研究的背景和意义，系统开发的国内外研究现状和本文的研究内容与主要工作。

第二章：系统需求分析。主要从系统的用户、功能等方面进行需求分析。

第三章：系统设计。主要对系统框架、系统功能模块、数据库进行功能设计。

第四章：系统实现。主要介绍了系统框架搭建、系统界面的实现。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2系统分析

系统分析是开发一个项目的先决条件，通过系统分析可以很好的了解系统的主体用户的基本需求情况，同时这也是项目的开发的原因。进而对系统开发进行可行性分析，通常包括技术可行性、经济可行性等，可行性分析同时也是从项目整体角度进行的分析。然后就是对项目的具体需求进行分析，分析的手段一般都是通过用户的用例图来实现。接下来会进行详细的介绍。

2.1 可行性分析

2.1.1技术可行性

Web技术作为当前互联网应用的主流技术，具有成熟、稳定、易扩展等特点。Spring Boot作为一种轻量级、快速开发的Java框架，提供了丰富的功能和强大的性能，特别适用于构建Web应用。结合Web技术和Spring Boot框架，可以高效地实现一个功能全面、性能稳定的门店管理系统。此外，还有大量的开源库和工具可供使用，如MySQL用于数据库管理，Redis用于缓存优化等，进一步增强了技术可行性。

2.1.2经济可行性

门店管理系统具有广阔的市场前景和商业价值。随着网络招聘市场的不断扩大，企业和求职者对高效、便捷的招聘系统的需求也在不断增加。开发一个基于Web和Spring Boot的门店管理系统，不仅可以满足市场需求，还可以为企业和求职者提供更加优质的服务，创造更多的经济价值。此外，由于Spring Boot等开源技术的使用成本相对较低，也进一步提高了项目的经济可行性。

2.1.3社会可行性

门店管理系统可以为求职者和企业提供一个更加便捷、高效的平台，有助于解决传统店面管理等问题。同时，该系统还可以通过数据分析、智能推荐等技术手段，为双方提供更加精准、个性化的服务，提高工作效率。这不仅可以促进人力资源的优化配置，还可以为社会创造更多的就业机会和经济价值，具有积极的社会意义。

2.1.4法律可行性

在设计和实现基于Web和Spring Boot的门店管理系统时，需要遵守相关的法律法规，如个人信息保护法、网络安全法等。通过采取合适的技术措施和管理手段，如数据加密、访问控制等，可以确保系统的合法性和安全性。此外，还需要与用户签订服务协议，明确双方的权利和义务，确保系统的合法运营和使用。

综上所述，基于Web和Spring Boot的门店管理系统的设计与实现在技术、经济、社会和法律方面都是可行的。通过该项目的实施，可以推动网络招聘市场的发展，为企业和求职者提供更加优质的服务，创造更多的经济和社会价值。

2.2 系统流程分析

2.2.1系统开发流程

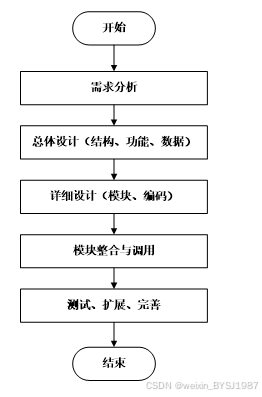

基于Web的门店管理系统开发时，首先进行需求分析，进而对系统进行总体的设计规划，设计系统功能模块，数据库的选择等，本系统的开发流程如图2-1所示。

图2-1系统开发流程图

2.2.2 用户登录流程

为了保证系统的安全性，要使用本系统对系统信息进行管理，必须先登陆到系统中。如图2-2所示。

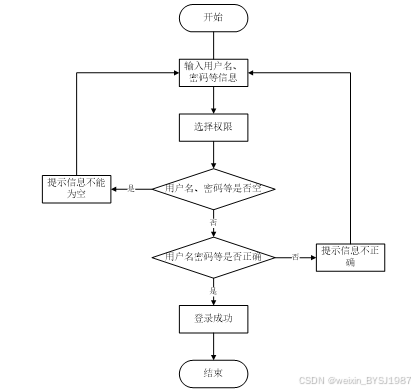

图2-2 登录流程图

2.2.3 系统操作流程

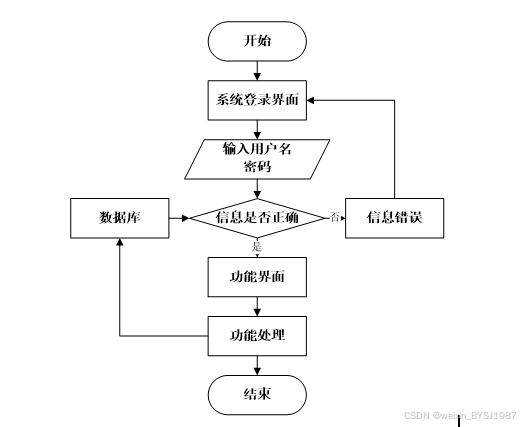

用户打开并进入系统后，会先显示登录界面，输入正确的用户名和密码，系统自动检测信息，若信息无误，则用户会进入系统功能界面，进行操作，否则会提示错误无法登录，操作流程如图2-3所示。

图2-3 系统操作流程图

2.2.4 添加信息流程

管理员可以对公告消息、商品信息等进行信息的添加，用户可以对自己权限内的信息进行添加，输入信息后，系统会自行验证输入的信息和数据，若信息正确，会将其添加到数据库内，若信息有误，则会提示重新输入信息，添加信息流程如图2-4所示。

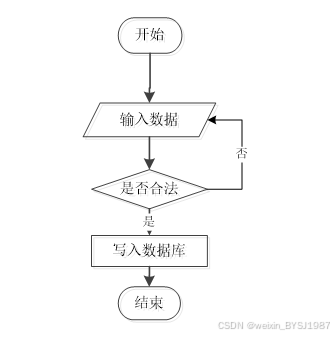

图2-4 添加信息流程图

2.2.5 修改信息流程

管理员可以对公告消息、商品信息等进行的修改，用户可以对自己权限内的信息进行修改，首先进入修改信息界面，输入修改信息数据，系统进行数据的判断验证，修改信息合法则修改成功，信息更新至数据库，信息不合法则修改失败，重新输入。修改信息流程图如图2-5所示。

图2-5 修改信息流程图

2.2.6 删除信息流程

管理员可以对公告消息、商品信息等进行信息的删除，对要删除的信息进行选中后，点击删除按钮，系统会询问是否确定，若点击确定，则系统会删除掉选中的信息，并在数据库内对信息进行删除，删除信息流程图如图2-6所示。

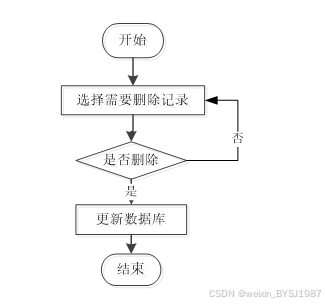

图2-6 删除信息流程图

2.3 系统功能分析

2.3.1 功能性分析

按照基于Web的门店管理系统的角色，我划分为了普通用户模块、员工用户模块和管理员模块这三大部分。

1.会员用户功能：

（1）首页：展示最新的商品、促销活动等信息，吸引用户的注意力。

（2）通知公告：发布店铺的通知和公告，例如关于商品上新、促销活动、配送信息等的通知。

（3）商品信息：提供详细的商品信息，包括商品名称、价格、图片、描述等，并且可以根据不同的分类进行筛选和搜索。

（4）个人首页：用户可以在个人首页查看自己的个人信息、订单信息、收藏的商品等。

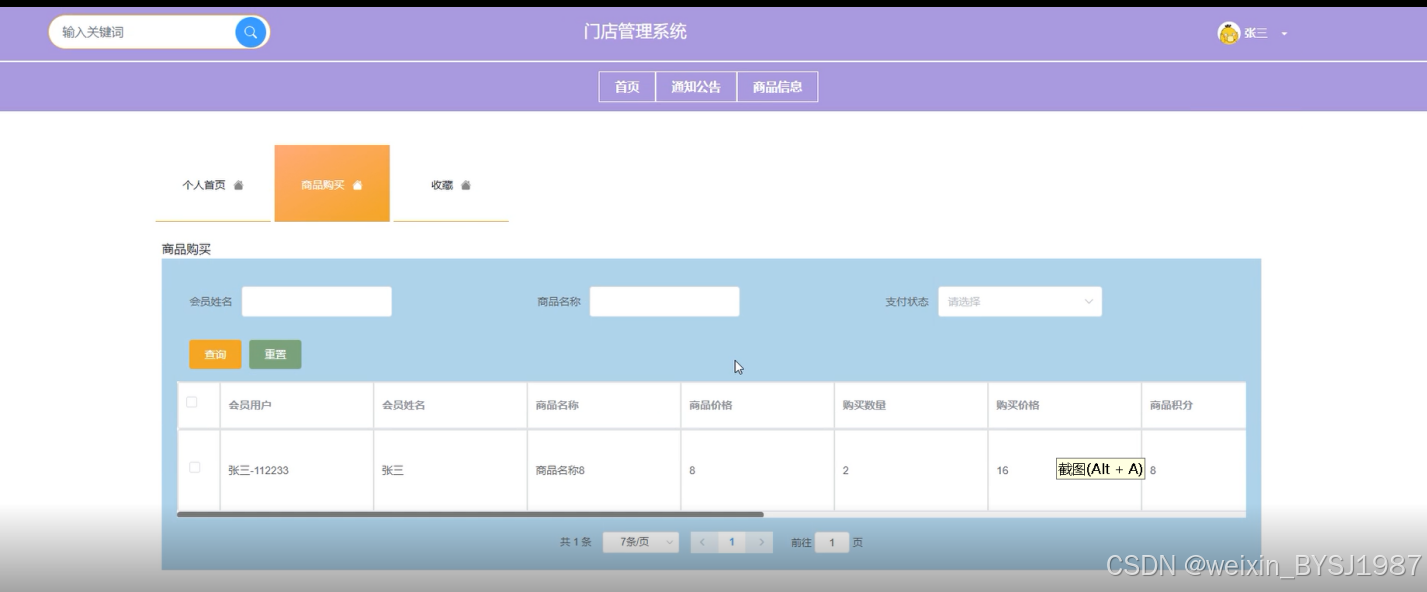

（5）商品购买：用户可以将心仪的商品加入购物车，并进行结算，选择支付方式完成购买。

（6）收藏：用户可以收藏自己喜欢的商品，方便以后快速浏览和购买。

2.员工用户功能：

（1）后台首页：员工可以在后台首页查看门店的整体运营情况，包括订单数量、销售额、库存情况等数据统计，帮助员工了解门店的运营情况。

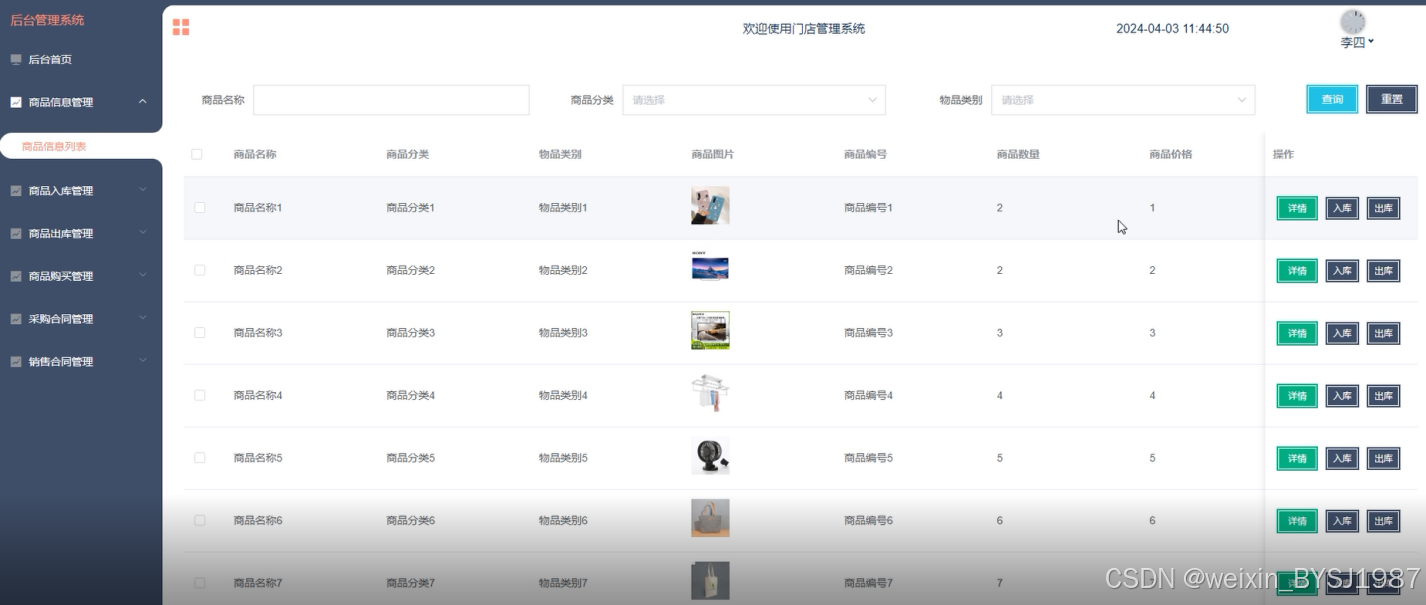

（2）商品信息管理：员工可以对商品信息进行管理，包括添加新商品、编辑商品信息、更新库存信息等操作，确保商品信息的准确性和及时性。

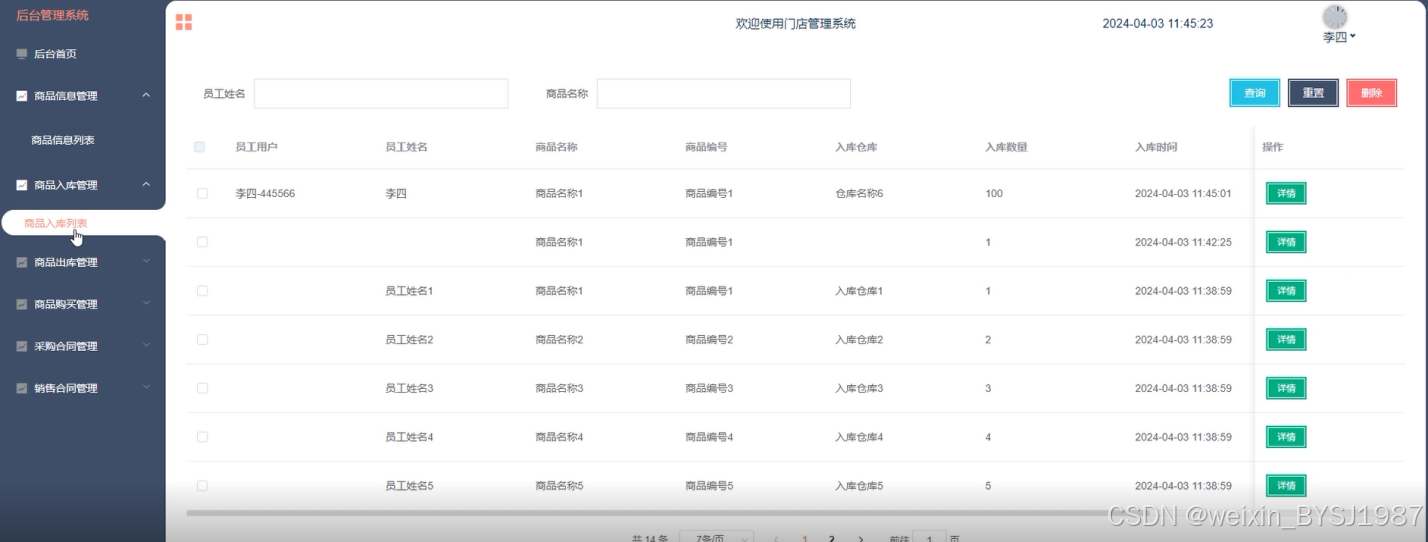

（3）商品入库管理：员工可以管理商品入库的流程，包括接收供应商的商品、入库操作、更新库存数量等，确保库存信息的准确性。

（4）商品出库管理：员工可以管理商品出库的流程，包括处理客户订单、准备商品、出库操作、更新库存数量等，确保订单的及时发货。

（5）商品购买管理：员工可以查看和管理用户的购买订单，包括订单状态、支付情况、发货情况等，确保订单的及时处理和顺利完成。

（6）采购合同管理：员工可以管理采购合同的信息，包括生成采购合同、记录采购细节、跟踪供应商合作情况等，确保供应链的畅通和合作顺利。

（7）销售合同管理：员工可以管理销售合同的信息，包括生成销售合同、记录销售细节、跟踪客户订单情况等，确保销售业务的顺利进行和客户满意度。

3.管理员用户功能：

（1）后台首页：管理员可以在后台首页查看门店的整体运营情况，包括订单数量、销售额、库存情况等数据统计，帮助管理员了解门店的运营情况。

（2）系统用户管理：管理员可以管理系统的用户，包括添加新用户、编辑用户信息、删除用户等操作，确保系统的安全性和权限管理。

（3）商品信息管理：管理员可以对商品信息进行管理，包括添加新商品、编辑商品信息、更新库存信息等操作，确保商品信息的准确性和及时性。

（4）商品入库管理：管理员可以管理商品入库的流程，包括接收供应商的商品、入库操作、更新库存数量等，确保库存信息的准确性。

（5）商品出库管理：管理员可以管理商品出库的流程，包括处理客户订单、准备商品、出库操作、更新库存数量等，确保订单的及时发货。

（6）商品购买管理：管理员可以查看和管理用户的购买订单，包括订单状态、支付情况、发货情况等，确保订单的及时处理和顺利完成。

（7）仓库信息管理：管理员可以管理仓库的相关信息，包括仓库容量、仓库位置、库存警报设置等，确保仓库的正常运营和库存管理。

（8）供应商信息管理：管理员可以管理供应商的相关信息，包括供应商联系人、供应商产品、供应商评价等，确保供应链的畅通和供应商合作的顺利进行。

（9）商品分类管理：管理员可以管理商品的分类信息，包括添加新分类、编辑分类信息、删除分类等操作，确保商品的分类管理和管理的便捷性。

（10）部门信息管理：管理员可以管理系统的部门信息，包括添加新部门、编辑部门信息、删除部门等操作，确保部门管理的规范和协同工作的顺利进行。

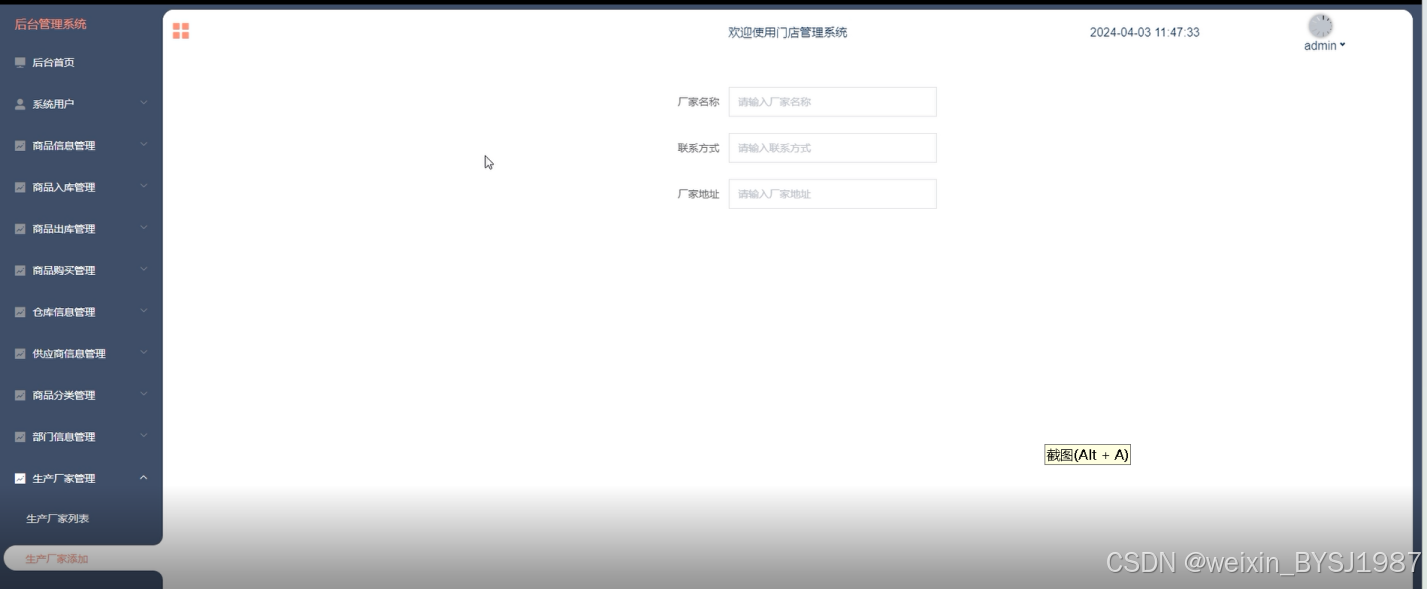

（11）生产厂家管理：管理员可以管理生产厂家的相关信息，包括厂家联系人、厂家产品、厂家评价等，确保供应链的畅通和合作顺利。

（12）采购合同管理：管理员可以管理采购合同的信息，包括生成采购合同、记录采购细节、跟踪供应商合作情况等，确保供应链的畅通和合作顺利。

（13）销售合同管理：管理员可以管理销售合同的信息，包括生成销售合同、记录销售细节、跟踪客户订单情况等，确保销售业务的顺利进行和客户满意度。

（14）系统管理：管理员可以管理系统的一些配置和设置，包括系统参数设置、权限管理、日志查看等，确保系统运行的稳定性和安全性。

以上功能需求分析涵盖了普通用户、管理员和员工用户在门店管理系统中的主要功能，以实现对用户交流和店面管理的全面支持和管理。

2.3.2 非功能性分析

基于Web的门店管理系统的非功能性需求比如平台的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1基于Web的门店管理系统非功能需求表

安全性	主要指基于Web的门店管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指基于Web的门店管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响基于Web的门店管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着基于Web的门店管理系统的页面展示内容进行操作，就可以了。
可维护性	基于Web的门店管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.4 系统用例分析

通过2.3功能的分析，得出了系统的用例图：

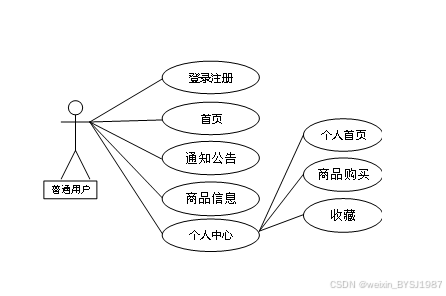

普通用户角色用例如图2-7所示。

图2-7普通用户角色用例图

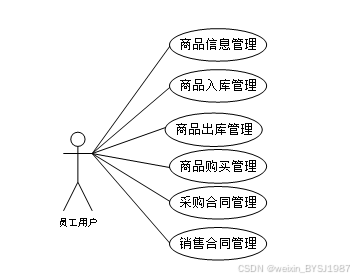

员工用户角色用例如图2-8所示。

图2-8员工用户角色用例图

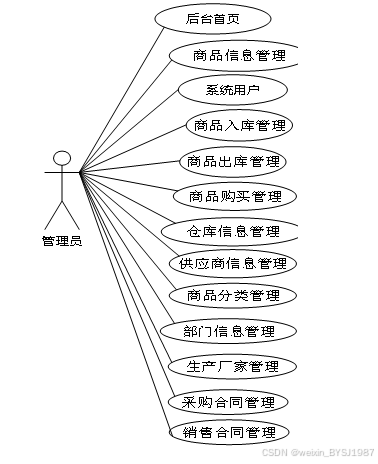

管理员是维护整个基于Web的门店管理系统中所有数据信息的。管理员角色用例如图2-9所示。

图2-5 基于Web的门店管理系统管理员角色用例图

2.5本章小结

本章主要通过对基于Web的门店管理系统的可行性分析、流程分析、功能需求分析、系统用例分析，确定整个系统要实现的功能。同时也为系统的代码实现和测试提供了标准。

3 系统总体设计

本章主要讨论的内容包括系统的功能模块设计、数据库系统设计。

3.1 系统架构设计

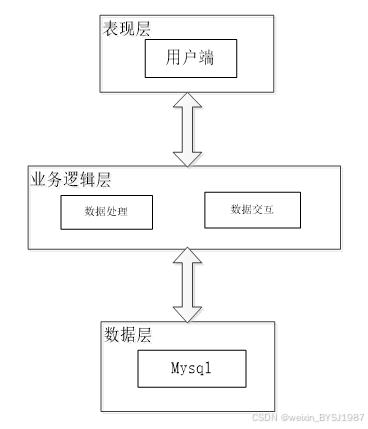

本系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1系统架构设计图

表现层（UI）：又称UI层，主要完成本系统的UI交互功能，一个良好的UI可以打打提高用户的用户体验，增强用户使用本系统时的舒适度。UI的界面设计也要适应不同版本的门店管理系统以及不同尺寸的分辨率，以做到良好的兼容性。UI交互功能要求合理，用户进行交互操作时必须要得到与之相符的交互结果，这就要求表现层要与业务逻辑层进行良好的对接。

业务逻辑层（BLL）：主要完成本系统的数据处理功能。用户从表现层传输过来的数据经过业务逻辑层进行处理交付给数据层，系统从数据层读取的数据经过业务逻辑层进行处理交付给表现层。

数据层（DL）：由于本系统的数据是放在服务端的mysql数据库中，因此本属于服务层的部分可以直接整合在业务逻辑层中，所以数据层中只有数据库，其主要完成本系统的数据存储和管理功能。

3.2 系统功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本系统中的用例。那么接下来就要开始对本系统的架构、主要功能和数据库开始进行设计。基于Web的门店管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

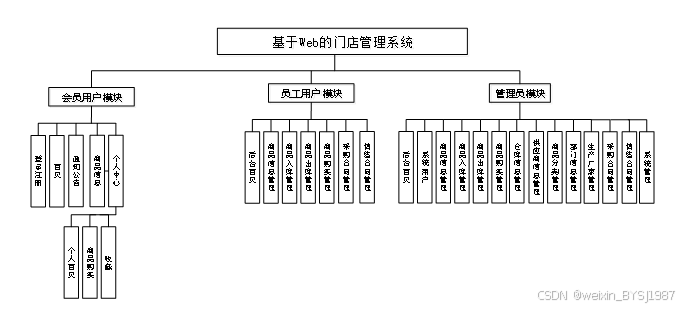

图3-2系统功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

下面是整个基于Web的门店管理系统中主要的数据库表总E-R实体关系图。

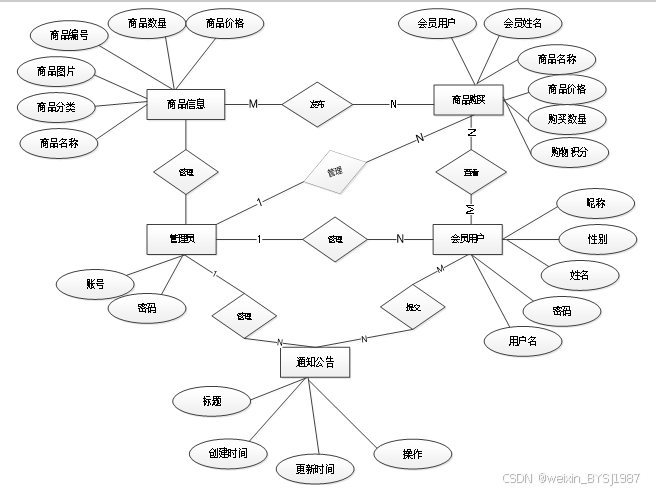

图3-3 基于Web的门店管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中基于Web的门店管理系统中总E-R关系图上得出一共需要创建很多个表表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表department_information (部门信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	department_information_id	int	10	0	N	Y		部门信息ID
2	department_name	varchar	64	0	Y	N		部门名称
3	department_employees	text	65535	0	Y	N		部门员工
4	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表employee_users (员工用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	employee_users_id	int	10	0	N	Y		员工用户ID
2	employee_name	varchar	64	0	Y	N		员工姓名
3	employee_gender	varchar	64	0	Y	N		员工性别
4	contact_information	varchar	64	0	Y	N		联系方式
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表goods_warehousing (商品入库)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	goods_warehousing_id	int	10	0	N	Y		商品入库ID
2	employee_users	int	10	0	Y	N	0	员工用户
3	employee_name	varchar	64	0	Y	N		员工姓名
4	product_name	varchar	64	0	Y	N		商品名称
5	product_number	varchar	64	0	Y	N		商品编号
6	inbound_warehouse	varchar	64	0	Y	N		入库仓库
7	inventory_quantity	int	10	0	Y	N	0	入库数量
8	storage_time	datetime	19	0	Y	N		入库时间
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表manufacturer (生产厂家)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	manufacturer_id	int	10	0	N	Y		生产厂家ID
2	manufacturers_name	varchar	64	0	Y	N		厂家名称
3	contact_information	varchar	64	0	Y	N		联系方式
4	manufacturers_address	varchar	64	0	Y	N		厂家地址
5	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表member_users (会员用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	member_users_id	int	10	0	N	Y		会员用户ID
2	member_name	varchar	64	0	N	N		会员姓名
3	member_gender	varchar	64	0	Y	N		会员性别
4	contact_information	varchar	64	0	Y	N		联系方式
5	member_points	int	10	0	Y	N	0	会员积分
6	examine_state	varchar	16	0	N	N	已通过	审核状态
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表offline_cashier (线下收银)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	offline_cashier_id	int	10	0	N	Y		线下收银ID
2	employee_users	int	10	0	Y	N	0	员工用户
3	employee_name	varchar	64	0	Y	N		员工姓名
4	product_name	varchar	64	0	Y	N		商品名称
5	cashier_time	datetime	19	0	Y	N		收银时间
6	cashier_amount	int	10	0	Y	N	0	收银金额
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表procurement_contract (采购合同)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	procurement_contract_id	int	10	0	N	Y		采购合同ID
2	employee_users	int	10	0	Y	N	0	员工用户
3	employee_name	varchar	64	0	Y	N		员工姓名
4	procurement_name	varchar	64	0	Y	N		采购名称
5	procurement_time	datetime	19	0	Y	N		采购时间
6	appendices_of_a_contract	varchar	255	0	Y	N		合同附件
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_classification (商品分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_classification_id	int	10	0	N	Y		商品分类ID
2	product_classification	varchar	64	0	Y	N		商品分类
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_information (商品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_information_id	int	10	0	N	Y		商品信息ID
2	product_name	varchar	64	0	Y	N		商品名称
3	product_classification	varchar	64	0	Y	N		商品分类
4	item_category	varchar	64	0	Y	N		物品类别
5	product_images	varchar	255	0	Y	N		商品图片
6	product_number	varchar	64	0	Y	N		商品编号
7	product_quantity	int	10	0	Y	N	0	商品数量
8	commodity_price	int	10	0	Y	N	0	商品价格
9	product_points	int	10	0	Y	N	0	商品积分
10	product_introduction	text	65535	0	Y	N		商品简介
11	hits	int	10	0	N	N	0	点击数
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_outbound (商品出库)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_outbound_id	int	10	0	N	Y		商品出库ID
2	employee_users	int	10	0	Y	N	0	员工用户
3	employee_name	varchar	64	0	Y	N		员工姓名
4	product_name	varchar	64	0	Y	N		商品名称
5	product_number	varchar	64	0	Y	N		商品编号
6	outbound_warehouse	varchar	64	0	Y	N		出库仓库
7	outbound_quantity	int	10	0	Y	N	0	出库数量
8	outbound_time	datetime	19	0	Y	N		出库时间
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表product_purchase (商品购买)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_purchase_id	int	10	0	N	Y		商品购买ID
2	member_users	int	10	0	Y	N	0	会员用户
3	member_name	varchar	64	0	Y	N		会员姓名
4	product_name	varchar	64	0	Y	N		商品名称
5	commodity_price	int	10	0	Y	N	0	商品价格
6	purchase_quantity	int	10	0	Y	N	0	购买数量
7	purchase_price	varchar	64	0	Y	N		购买价格
8	product_points	int	10	0	Y	N	0	商品积分
9	shopping_points	varchar	64	0	Y	N		购物积分
10	purchase_time	datetime	19	0	Y	N		购买时间
11	pay_state	varchar	16	0	N	N	未支付	支付状态
12	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sales_contract (销售合同)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sales_contract_id	int	10	0	N	Y		销售合同ID
2	employee_users	int	10	0	Y	N	0	员工用户
3	employee_name	varchar	64	0	Y	N		员工姓名
4	sales_name	varchar	64	0	Y	N		销售名称
5	sales_time	datetime	19	0	Y	N		销售时间
6	sales_contract	varchar	255	0	Y	N		销售合同
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表supplier_information (供应商信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	supplier_information_id	int	10	0	N	Y		供应商信息ID
2	supplier_name	varchar	64	0	Y	N		供应商名称
3	contact_information	varchar	64	0	Y	N		联系方式
4	supplier_address	varchar	64	0	Y	N		供应商地址
5	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表warehouse_information (仓库信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	warehouse_information_id	int	10	0	N	Y		仓库信息ID
2	warehouse_name	varchar	64	0	Y	N		仓库名称
3	warehouse_number	varchar	64	0	Y	N		仓库编号
4	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个基于Web的门店管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4系统关键模块设计与实现

基于Web的门店管理系统的详细设计与实现主要是根据前面的需求分析和总体设计来设计页面并实现业务逻辑。主要从界面实现、业务逻辑实现这两部分进行介绍。

4.1普通用户功能模块

4.1.1 首页界面

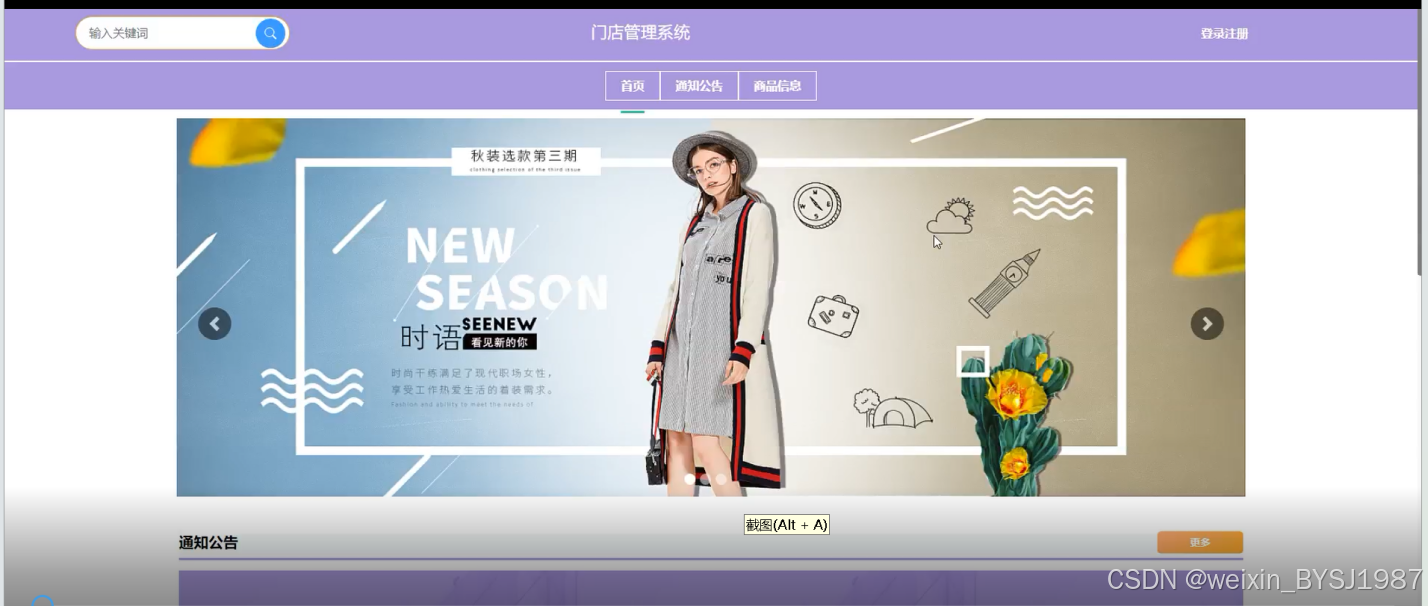

当进入基于Web的门店管理系统的时候，首先映入眼帘的是系统的导航栏，其主界面展示如下图4-1所示。

图4-1 首页界面图

4.1.2 用户登录界面

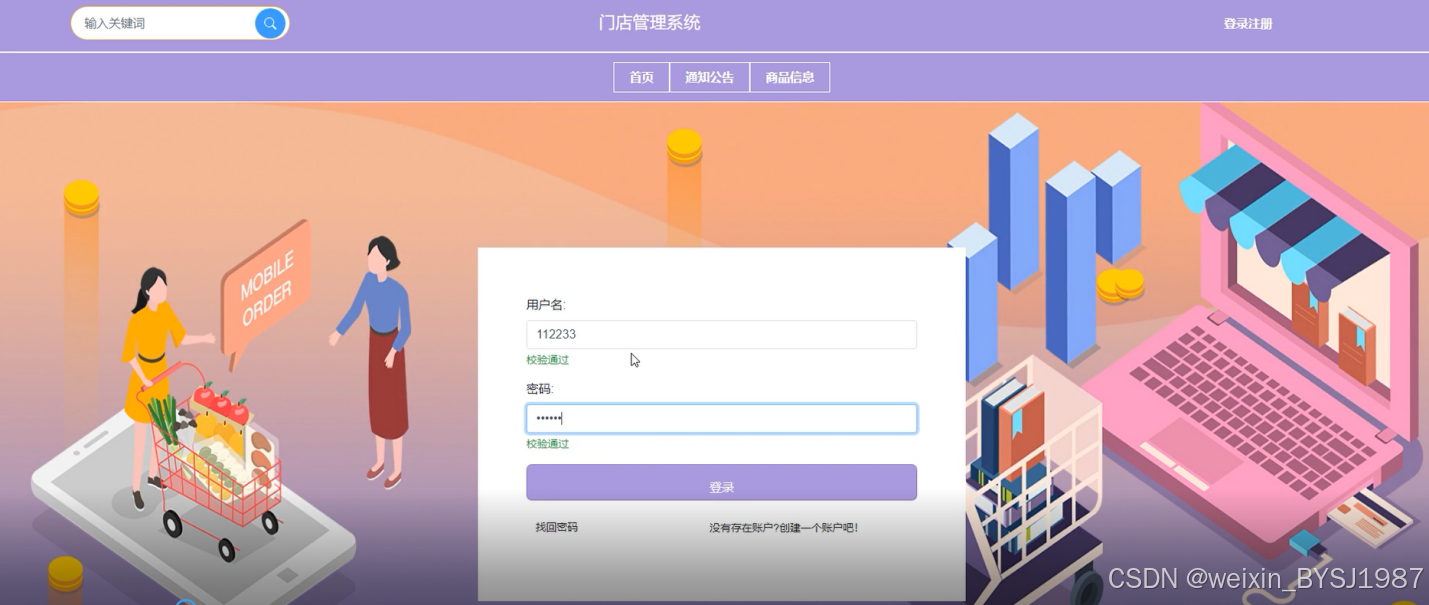

基于Web的门店管理系统中的注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到基于Web的门店管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-2所示。

图4-2用户登录界面图

4.1.3 商品信息界面

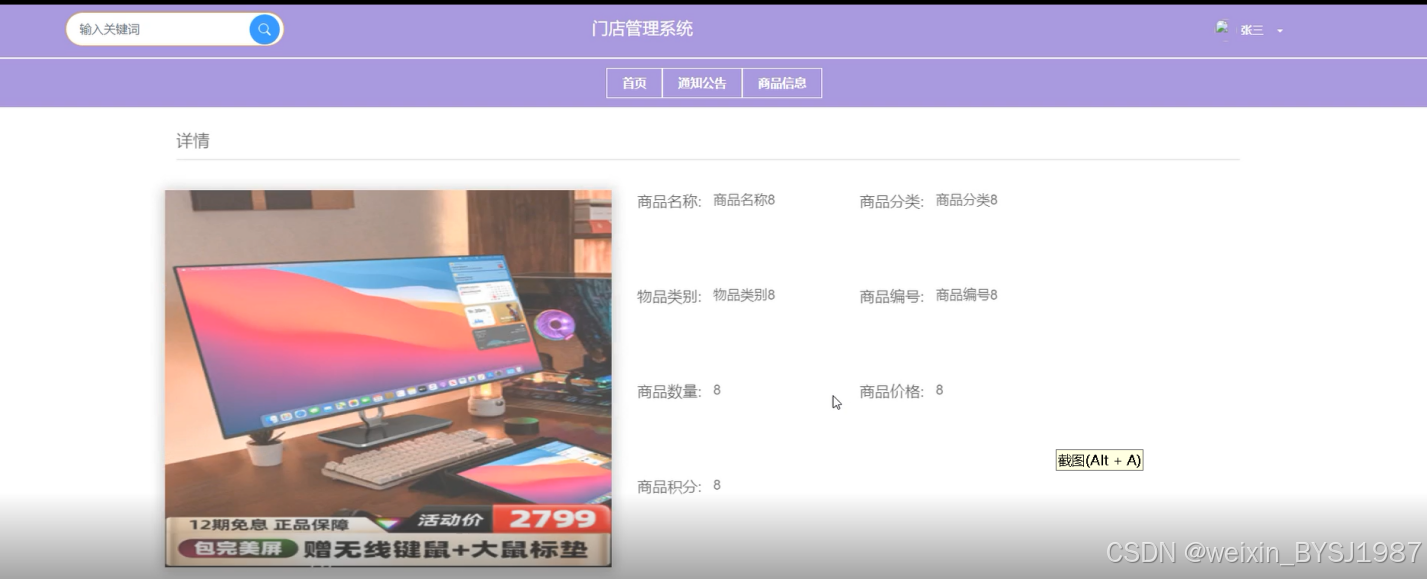

提供详细的商品信息，包括商品名称、价格、图片、描述等，并且可以根据不同的分类进行筛选和搜索。界面如下图4-3所示。

图4-3商品信息详情界面图

4.1.4商品购买界面

用户可以将心仪的商品加入购物车，并进行结算，选择支付方式完成购买。页面如图4-4所示。

图4-4 商品购买界面图

4.2员工用户功能模块

4.2.1 商品信息管理管理界面

员工可以对商品信息进行管理，包括添加新商品、编辑商品信息、更新库存信息等操作，确保商品信息的准确性和及时性。页面如图所示。

图4-5 商品信息管理界面图

4.2.2 商品入库管理管理界面

员工可以管理商品入库的流程，包括接收供应商的商品、入库操作、更新库存数量等，确保库存信息的准确性。界面如下图4-6所示。

图4-6商品入库管理界面图

4.2.3 商品购买管理界面

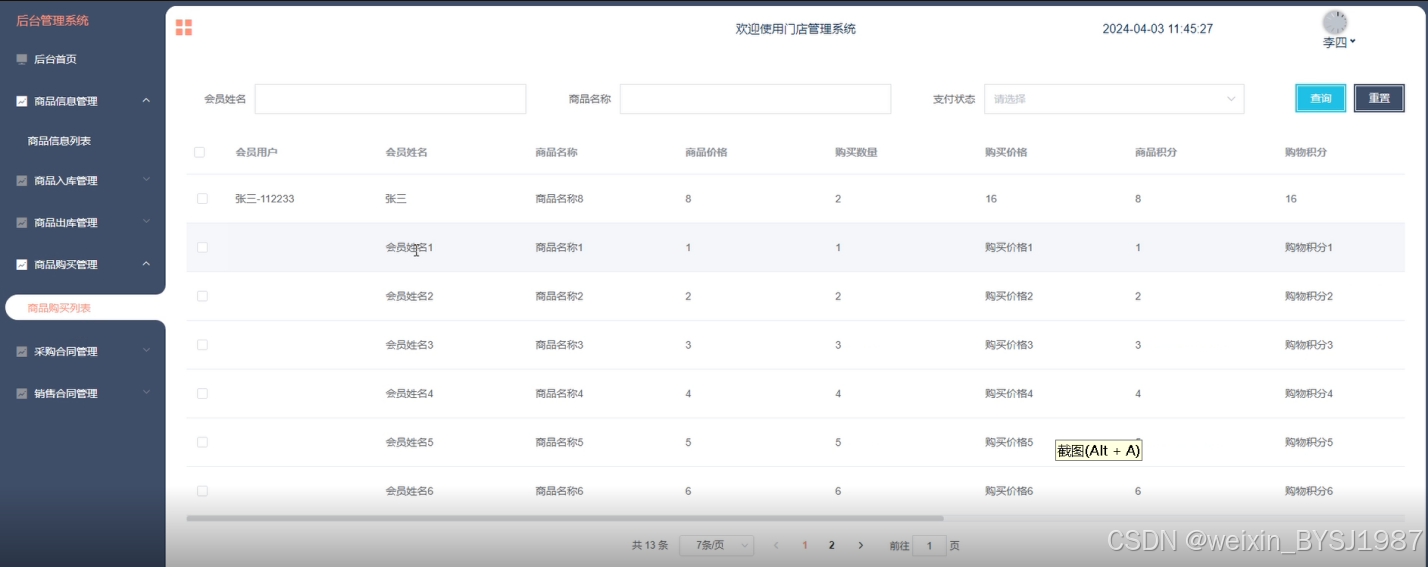

员工可以查看和管理用户的购买订单，包括订单状态、支付情况、发货情况等，确保订单的及时处理和顺利完成。界面如下图4-7所示。

图4-7 商品购买管理界面图

4.3管理员功能模块

4.3.1 系统用户管理界面

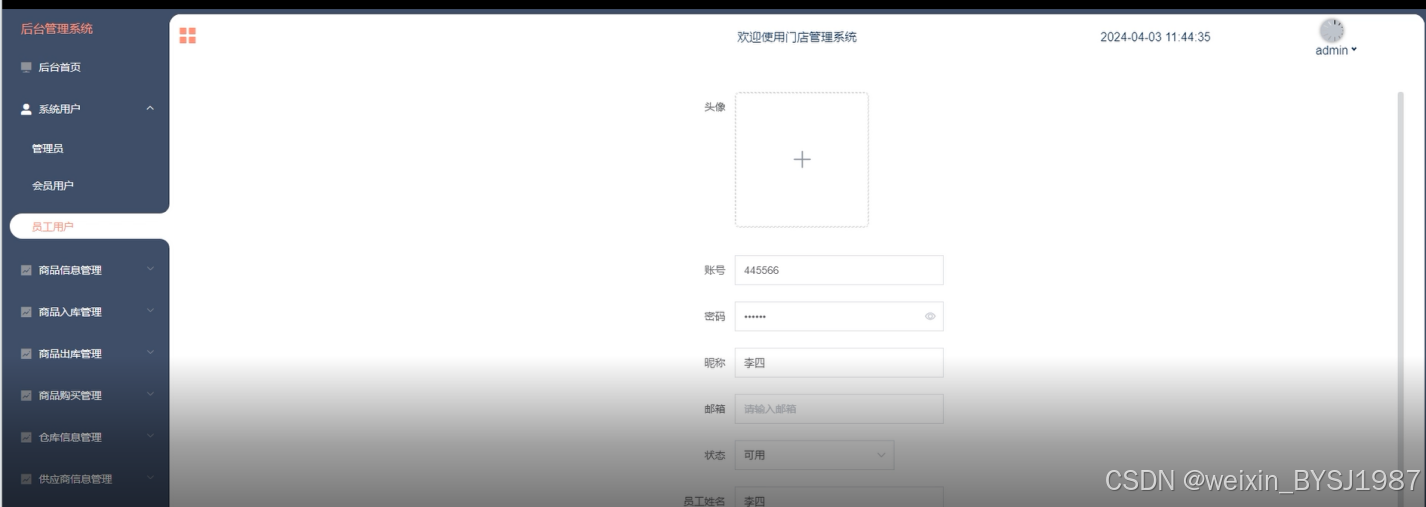

基于Web的门店管理系统中的管理人员是可以对注册的会员用户、员工用户进行管理的，也可以对管理员进行管控。界面如下图4-8所示。

图4-8用户管理界面图

4.3.2 系统管理界面

管理员点击“系统管理”这一菜单会显示轮播图这一个子菜单，管理员可以对前台展示的轮播图进行设置，界面如下图4-9所示。

图4-9系统管理界面图

4.3.3 部门信息管理界面

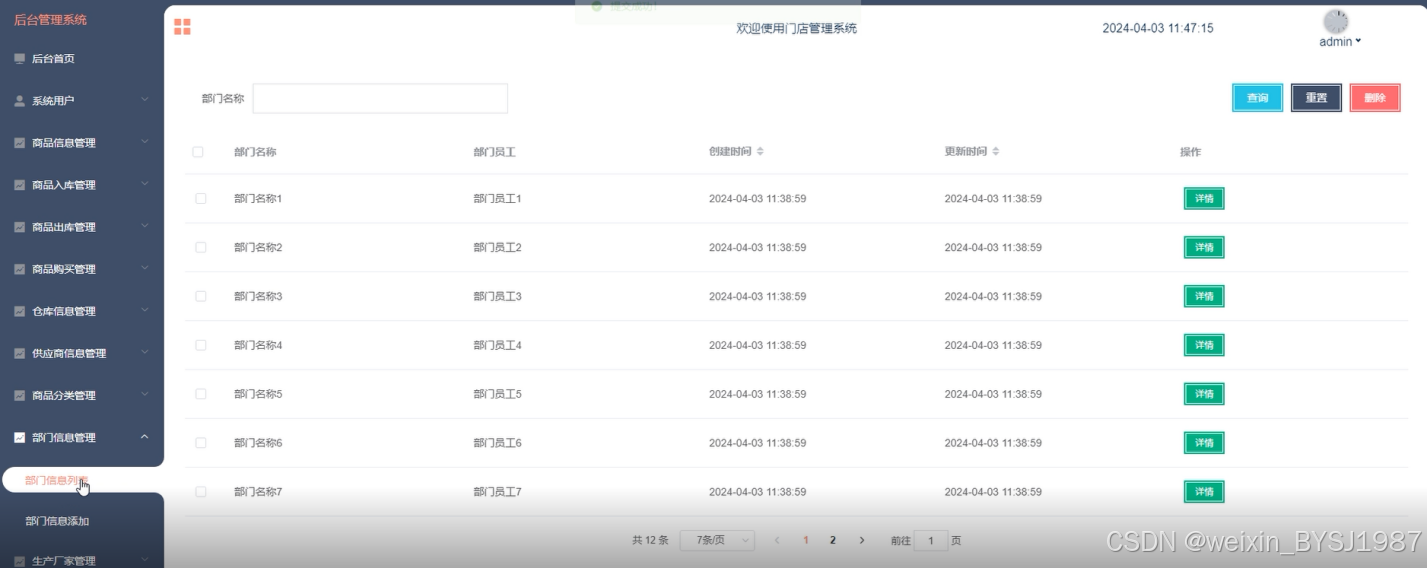

管理员可以管理系统的部门信息，包括添加新部门、编辑部门信息、删除部门等操作，确保部门管理的规范和协同工作的顺利进行。界面如下图所示。

图4-10部门信息管理界面图

4.3.4 生产厂家管理界面

管理员可以管理生产厂家的相关信息，包括厂家联系人、厂家产品、厂家评价等，确保供应链的畅通和合作顺利，界面如下图所示。

图4-11生产厂家管理界面图

5系统测试

5.1系统测试的目的

系统开发到了最后一个阶段那就是系统测试，系统测试对软件的开发其实是非常有必要的。因为没什么系统一经开发出来就可能会尽善尽美，再厉害的系统开发工程师也会在系统开发的时候出现纰漏，系统测试能够较好的改正一些bug，为后期系统的维护性提供很好的支持。通过系统测试，开发人员也可以建立自己对系统的信心，为后期的系统版本的跟新提供支持。

5.2 系统测试用例

系统测试包括：用户登录功能测试、商品信息信息展示功能测试、商品信息信息添加、商品信息信息搜索、密码修改功能测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

商品信息信息查看功能测试：

表5-2商品信息查看功能测试表

用例名称	商品信息查看
目的	测试商品信息查看功能
前提	用户登录
测试流程	点击商品信息列表
预期结果	可以查看到所有商品信息信息
实际结果	实际结果与预期结果一致

管理员添加商品信息信息界面测试：

表5-3 管理员添加商品信息界面测试表

用例名称	商品信息信息添加测试用例
目的	测试商品信息信息添加功能
前提	管理员正常登录情况下
测试流程	1）管理员点击商品信息管理，然后点击商品信息，点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的商品信息信息
实际结果	实际结果与预期结果一致

商品信息搜索功能测试：

表5-4商品信息搜索功能测试表

用例名称	商品信息搜索测试
目的	测试商品信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的人才信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

5.3 系统测试结果

通过编写基于Web的门店管理系统的测试用例，已经检测完毕用户登录模块、商品信息信息查看模块、商品信息添加模块、商品信息搜索模块、密码修改功能测试，通过这5大模块为基于Web的门店管理系统的后期推广运营提供了强力的技术支撑。

结论

至此，基于Web的门店管理系统已经结束，在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从中我也收获了很多宝贵的方法和设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、JAVA语言、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

[1]曹灿,孙凯明,郝明,等.基于大数据技术的档案管理系统设计与实现[J].自动化技术与应用,2024,43(03):152-154.DOI:10.20033/j.1003-7241.(2024)03-0152-03.

[2]王平.Web框架下的体检信息采集终端流程标准化系统研究[J].自动化技术与应用,2024,43(02):107-111.DOI:10.20033/j.1003-7241.(2024)02-0107-05.

[3]赖晓菲,谢俊鹏.基于Web前端的IP信息管理系统的设计与实现[J].电脑编程技巧与维护,2024,(02):77-79.DOI:10.16184/j.cnki.comprg.2024.02.005.

[4]Mahnamfar A ,Bicakci K ,Uzunay Y .ROSTAM: A passwordless web single sign-on solution mitigating server breaches and integrating credential manager and federated identity systems[J].Computers Security,2024,139103739-.

[5]Qiong S ,Raghavan S ,R. K .SC.HAWQS: A User-Friendly Web-Based Decision Support System for Regional Water Resources Management Under a Changing Climate[J].Water Resources Management,2024,38(4):1261-1278.

[6]周方.基于Web的学生信息管理系统中的数据库研究与设计[J].信息记录材料,2024,25(01):197-199.DOI:10.16009/j.cnki.cn13-1295/tq.2024.01.036.

[7]Y H P C ,Deborah R ,Sana H , et al.A Randomized Controlled Trial of a Web-Based Management Support System for Children with Urinary Incontinence: The eADVICE Trial.[J].The Journal of urology,2023,101097JU0000000000003832-101097JU0000000000003832.

[8]袁爱平,陈畅,孙士兵,等.基于SSM框架的高校学生信息管理系统设计与实现[J].工业控制计算机,2023,36(12):127-129.

[9]Zheng L ,Wang J ,Wang H .Design and Implementation of WEB-based Multi-entry Face Recognition Customer Management System[J].Advances in Computer, Signals and Systems,2023,7(11):

[10]Alondra C ,Tomás E ,Carlos P , et al.SIGeR-RV: A Web-Geographic Information System-Based System for Risk Management of Road Networks Exposed to Natural Hazards[J].Transportation Research Record,2023,2677(12):754-769.

[11]尚生爱,智慧门店管理系统V1.0.湖南省,张家界爱尚园茶业有限公司,2022-05-17.

[12]苏小伟.基于SpringBoot的汽车维修企业智能化管理系统的设计与实现[D].北京交通大学,2022.DOI:10.26944/d.cnki.gbfju.2022.000750.

[13]张红波,云毅餐饮门店管理系统.河南省,三门峡云毅文化传播有限公司,2021-11-24.

[14]王利.打通公私域流量，助力线上拓市“金蚕宝宝”门店管理系统推介活动走进轻纺城各大市场[J].纺织服装周刊,2021,(42):17.

[15]张亚飞.教育机构门店管理系统的设计与实现[D].北京邮电大学,2021.DOI:10.26969/d.cnki.gbydu.2021.001322.

[16]李治,合创云商门店管理系统V1.0.甘肃省,甘肃合创云商互联网科技有限公司,2021-03-11.

[17]M. K ,S. R ,Vitaliy B , et al.Optimization of the system of management of stores of the car service with the help of imitation simulation[J].MATEC Web of Conferences,2021,33401022-01022.

[18]刁继业,科传智慧门店管理系统.广东省,广州市科传计算机科技股份有限公司,2020-09-02.

[19]RFID智慧珠宝门店管理系统[J].中国自动识别技术,2019,(06):48-51.

[20]The Study of Efficient Store Operations through the Development of Local Food Inventory Management System[J].JOURNAL OF ADVANCED INFORMATION TECHNOLOGY AND CONVERGENCE,2016,6(2):19-31.

[21]InBok Y .A Study of The Performance Testing Method of The Centralized Stores Management System[J].한국정보과학회 학술발표논문집,2016,158-160.

致谢

转眼间，大普通用户活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
