蓝牙Extend Adv说明
在蓝牙5.0 Spec之后引入了Extend Adv的一整套控制行为，相比以前简单清晰的BLE Adv，空口交互行为复杂很多，HCI Command也引入新的Command，参数也多了很多。本文重点对Extend Adv进行说明，关于LE Audio和AoA/AoD的概念暂不展开。
本文更多是概述性的讲解，让大家对Extend ADV有个总体认识。更详细的基本概念请大家看Core Specification | Bluetooth® Technology Website，也可以看一些中文博主的讲解：如：BLE_爱洋葱的博客-CSDN博客。
本文大多数图片截取自蓝牙5.4-Core Spec。
优缺点概述
要理解Extend Adv，主要从需求来分析，其解决了Legacy ADV的一些痛点问题，大致如下：
| 痛点 | Legacy | Extend |
|---|---|---|
| 广播长度 | 单笔包最大只能支持31字节，加上scan response也只有31+31=62字节 | 单笔包最大255字节，更多包可以通过AUX_CHAIN_IND连接。同时支持Scan Response机制 |
| 多广播 | 同一时间只能支持一组ADV+SCAN_RSP的设置，要实现Mesh的多广播需求只能不断地开关广播 | 引入Advertising SID概念，可以同时开启多组不同配置的广播参数 |
| 发送功率配置 | 不支持独立配置广播发送功率 | 不同Advertising SID配置不同的发送功率 |
| Sync通道 | 不支持 | 支持periodic ADV（AUX_SYNC_IND），为LE Audio提供支持 |
| 独立Random Address配置 | 不支持 | 可以独立生成Random Address |
| Coded PHY | 不支持 | 支持特殊长距离需求，进入连接也是Coded PHY |
| Connect Req握手 | 不支持（容易Initial进入了，ADV未进入） | 需要回复Connect Res才进入，可靠性高一些 |
| AoA/AoD | 不支持 | 支持CIS等特别字段 |
| 支持channel选择 | 只能37/38/39 | primary是37/38/39是短数据，second channel可以选择data channel |
| 同广播更新数据区分 | 手机开启duplicate后更新数据无法上报 | 可以通过Advertising DID更新 |
当然解决一些问题同时也引入了一些问题
| 引入问题 | Legacy | Extend |
|---|---|---|
| 功耗更高 | 1. 只用37/38/39就行；2. 发完3个包就可以进deep sleep | 1. 37/38/39并不带数据包，需要再second channel才发有效数据；2. 一般需要等second channel发完后才进Deep Sleep |
| 业务逻辑复杂 | 简单清晰 | 复杂，一堆状态 |
| RAM/Code Size需求更多 | 广播总共31+31就可以了，代码也少 | 单包最长255，还支持aux包，还有多ADV，RAM和Code Size需求倍增 |
由于其功耗更高，业务更复杂，大多数场景下还是用Legacy，Mesh场景用Extend也是使用其多Advertising Set的功能。
包类型
HCI层定义的包类型
Legacy

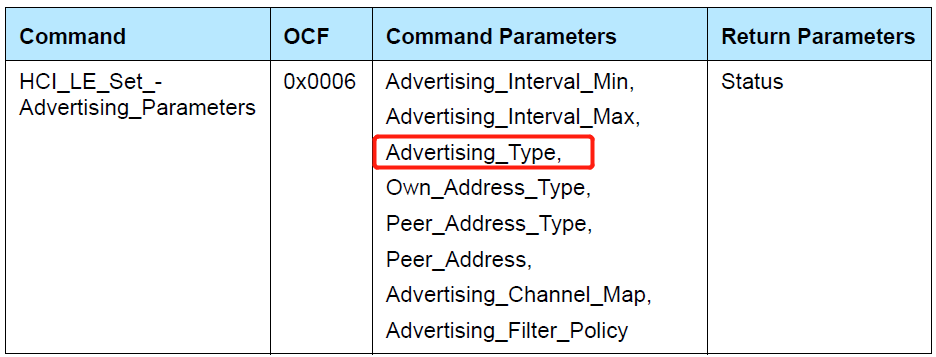

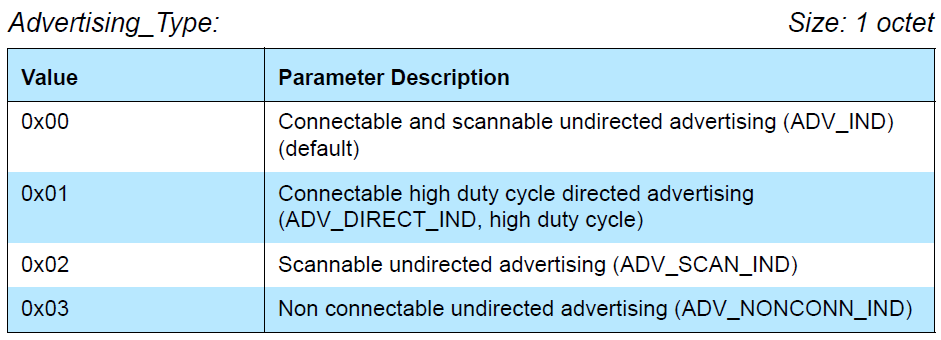

可以通过HCI_LE_Set_Advertising_Parameters这个Command的Advertising_Type来定义。这个Command只支持定义Legacy的广播。
Extend

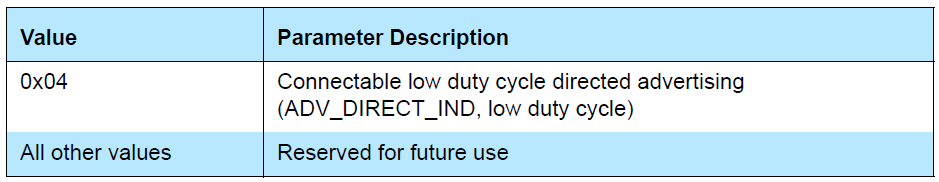

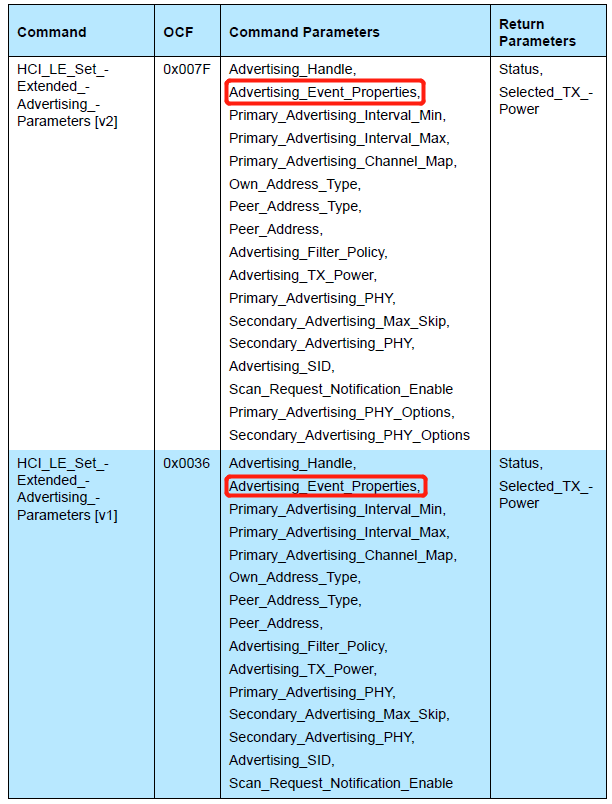

可以通过HCI_LE_Set_Extended_Advertising_Parameters[v1]和HCI_LE_Set_Extended_Advertising_Parameters[v2]这两个Command来设置，通过Advertising_Event_Properties来设置广播类型。
LL层定义的包类型

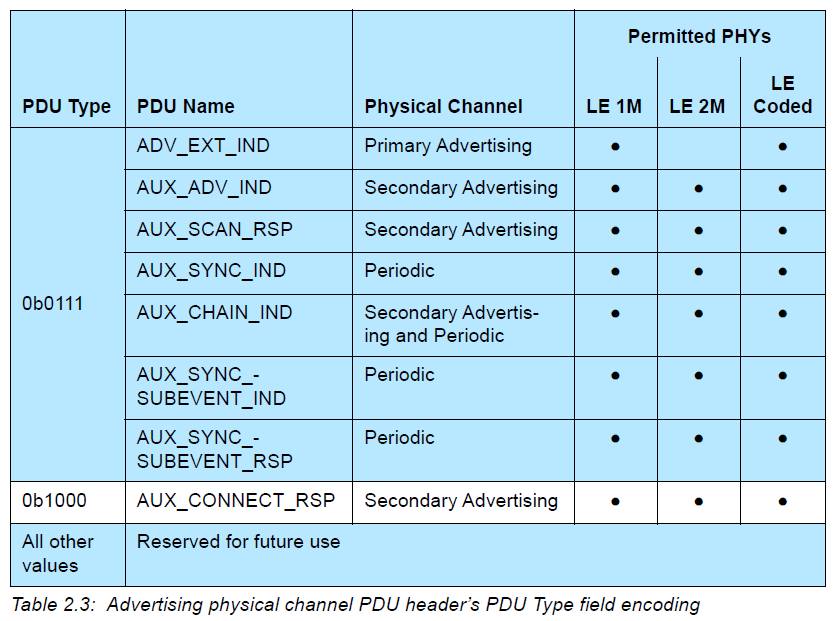

空口交互的类型只有4bit，在PDU Type中定义。
蓝牙5.0把广播信道抽象为两类，一种叫主广播信道(Primary)，工作在37,38,39三个信道中，蓝牙4.0的广播使用的都是主广播信道，另一种叫第二广播信道（Secondary），工作在0–36的Data信道中，这是蓝牙5.0新增的。
其实可以看出为了兼容考虑，在相同的主广播信道(Primary)，由于原本定义有限，Extend在主广播信道(Primary)的PDU Type使用了ADV_EXT_IND。
为考虑兼容性，在相同PDU Type下通过所在信道区分和具体行为来分。
需要注意的是，Extend实际通过Common Extended Advertising Payload Format来实现对应HCI Command包类型定义。
广播包定义和Event定义
Event定义

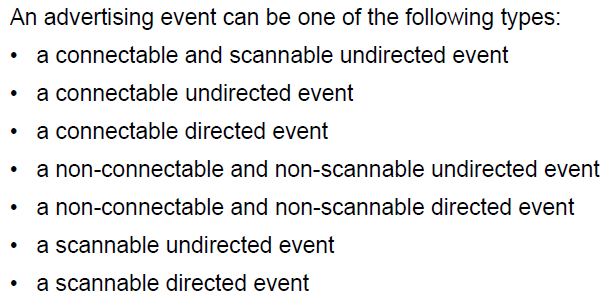

按照是否可以Scan、Connect和Direct，Spec定义了如下Advertising Event类型。

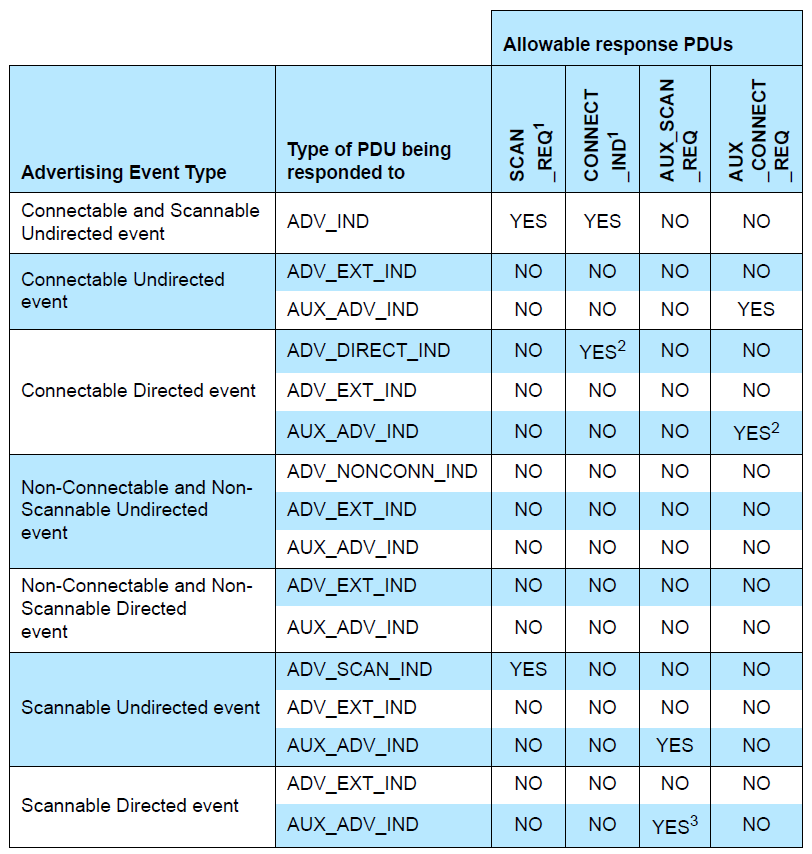

这些事件类型对应的PDU Type和可交互的PDU如下图所示。
Legacy ADV
这里按照HCI_LE_Set_Extended_Advertising_Parameters Command的Advertising_Event_Properties参数来划分各个包类型。
| Event | PDU | Connect-able | Scan-able | Direct | High Duty | legacy | Omit Addr | TxPower | Data |
|---|---|---|---|---|---|---|---|---|---|
| Connectable and Scannable Undirected | ADV_IND | ✓ | ✓ | - | - | ✓ | - | - | ✓ |
| Connectable Undirected | - | - | - | - | - | - | - | - | - |
| Connectable Directed | ADV_DIRECT_IND | ✓ | - | ✓ | ※ | ✓ | - | - | - |
| Non-Connectable and Non-Scannable Undirected | ADV_NONCONN_IND | - | - | - | - | ✓ | - | - | ✓ |
| Non-Connectable and Non-Scannable Directed | - | - | - | - | - | - | - | - | - |
| Scannable Undirected | ADV_SCAN_IND | - | ✓ | - | - | ✓ | - | - | ✓ |
| Scannable Directed | - | - | - | - | - | - | - | - | - |
ADV_IND定义

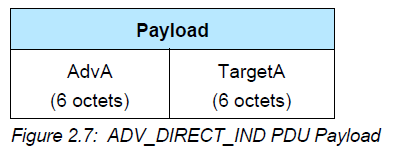

ADV_DIRECT_IND定义

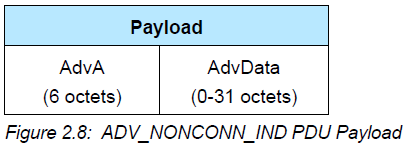

ADV_NONCONN_IND定义

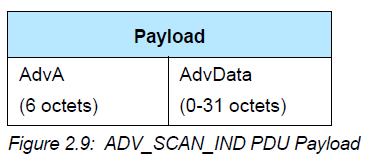

ADV_SCAN_IND定义
Extend ADV
从上述描述可以看出，Extend ADV只用了主广播信道(Primary)的PDU Type使用了ADV_EXT_IND，具体是通过Common Extended Advertising Payload Format来实现对应HCI Command包类型定义。Extend ADV引入了Event的概念，通过AdvMode和Extended
Header Flags定义来划分不同Event。

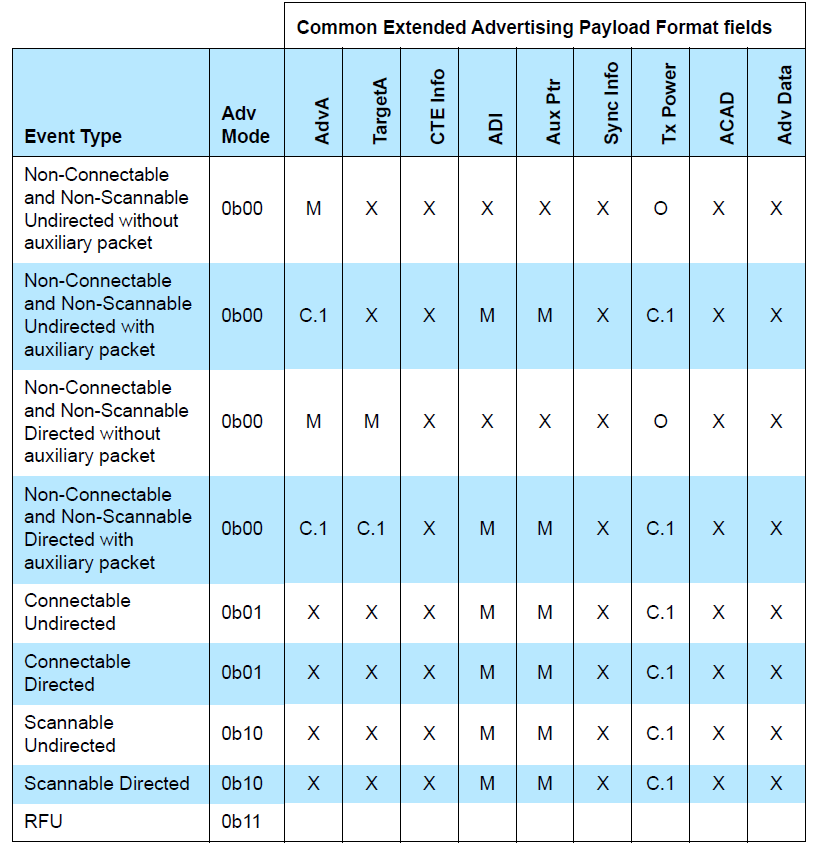

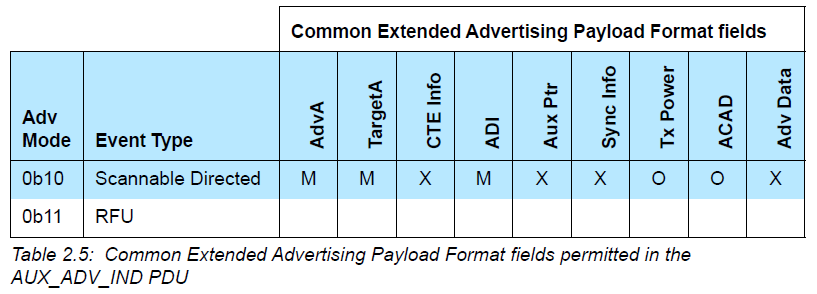

Spec定义的如下，其实就是定义了一系列的Event Type，再根据HCI Command中定义的参数来区分，需要注意的是ADV_EXT_IND本身不带Adv Data，如果HCI Command中定义了Adv Data必须设置ADI和Aux Ptr，说明在第二广播信道（Secondary）会发送AUX_ADV_IND，数据会在这个包里发送。
注意，ADV_EXT_IND本身不带Adv Data！！！
| Event | PDU | Connect-able | Scan-able | Direct | High Duty | legacy | Omit Addr | TxPower | Data |
|---|---|---|---|---|---|---|---|---|---|
| Connectable and Scannable Undirected | - | - | - | - | - | - | - | - | - |
| Connectable Undirected | ADV_EXT_IND AUX_ADV_IND | ✓ | - | - | - | - | - | - | ※ |
| Connectable Directed | ADV_EXT_IND AUX_ADV_IND | ✓ | - | ✓ | - | - | - | - | ※ |
| Non-Connectable and Non-Scannable Undirected | ADV_EXT_IND AUX_ADV_IND | - | - | - | - | - | - | - | ※ |
| Non-Connectable and Non-Scannable Directed | ADV_EXT_IND AUX_ADV_IND | - | - | ✓ | - | - | - | - | ※ |
| Scannable Undirected | ADV_EXT_IND AUX_ADV_IND | - | ✓ | - | - | - | - | - | - |
| Scannable Directed | ADV_EXT_IND AUX_ADV_IND | - | ✓ | ✓ | - | - | - | - | - |
ADV_EXT_IND定义

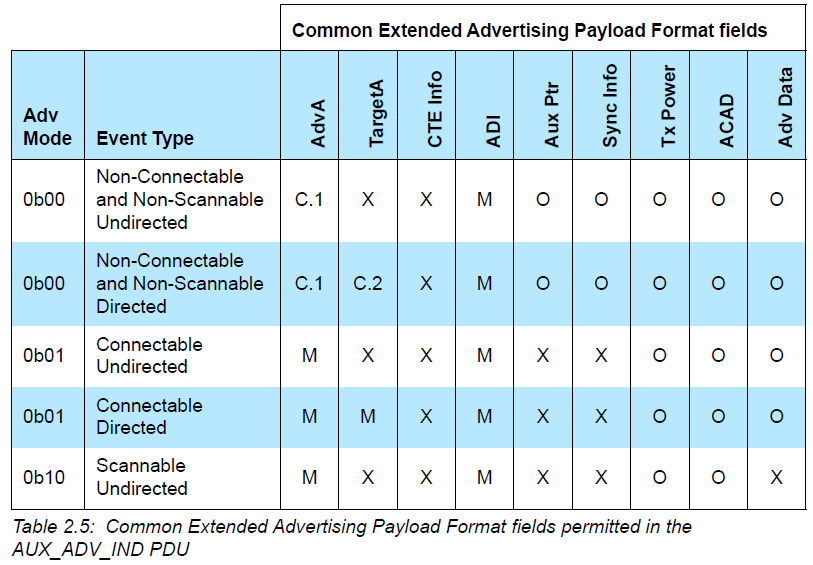

AUX_ADV_IND定义
Common Extended Advertising Payload Format定义

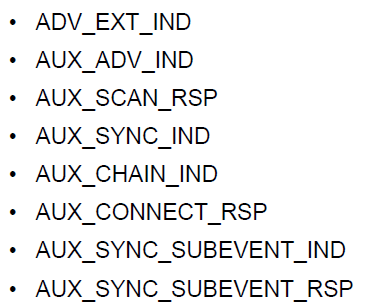

所有Extend ADV都是用该格式。也就是下面这些包类型。

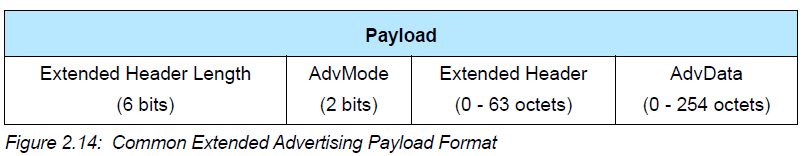

帧格式如下所示。

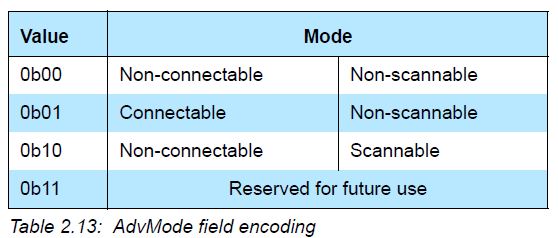

AdvMode
其实就是connectable和scannable的排列组合，由于Extend不支持Connectionable and Scannable所以预留了1个值。

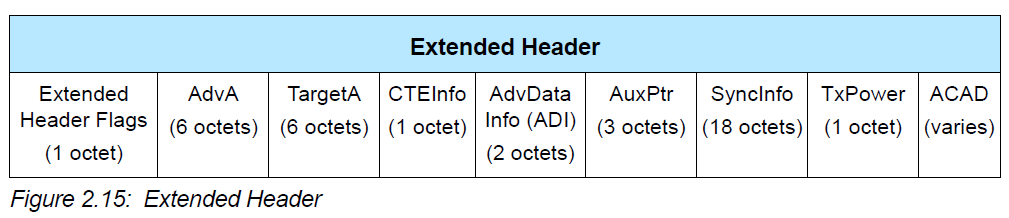

Extend Header
只有Extended Header Flags定义了对应bit位，后续的对应的数据才会存在，数据顺序不变。

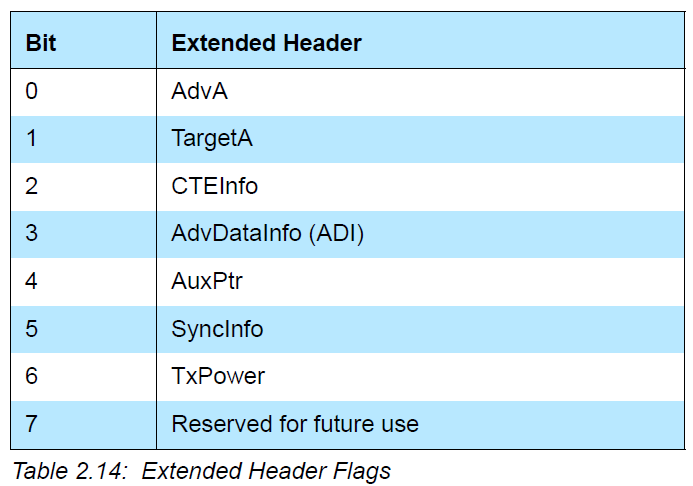

Extended Header Flags
对应位设置，相应数据才会存在。

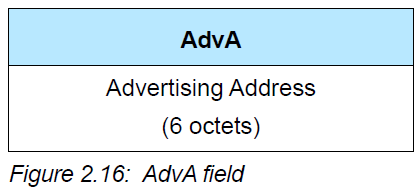

AdvA field
自身的广播地址，地址类型在TxAddr中定义。

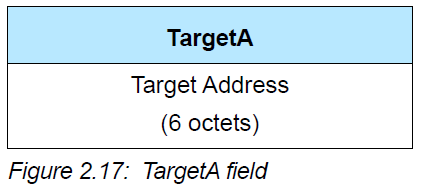

TargetA field
目标的地址，地址类型在RxAddr中定义。
CTEInfo field
AoA/AoD的东西。

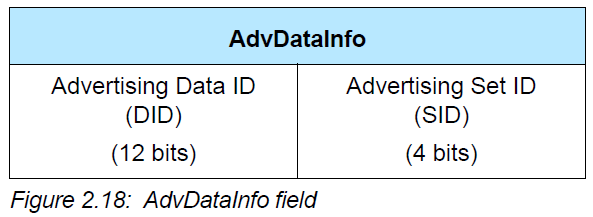

AdvDataInfo field
最主要的SID，支持多广播设置。DID用于当前广播需要更新Data的场景（常用于传感器之类的广播数据更新，不然手机一般打开了duplicate）。

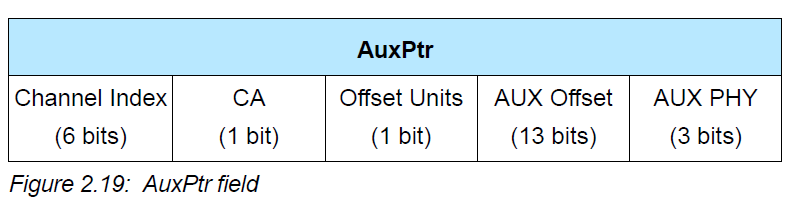

AuxPtr field

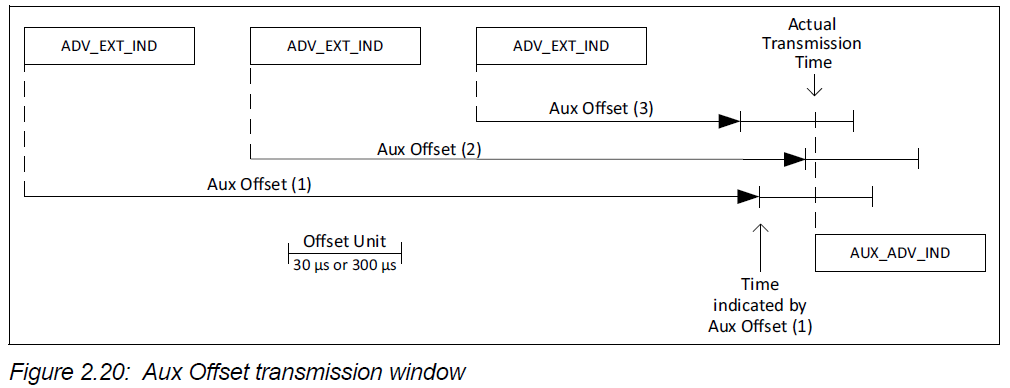

可以配置Aux包的交互信道由Channel Index决定；交互时间点由 Offset Units和AUX Offset共同决定；交互的PHY由AUX PHY决定；CA用于定义时钟精度，便于长时间的时候不确定窗口开多大。

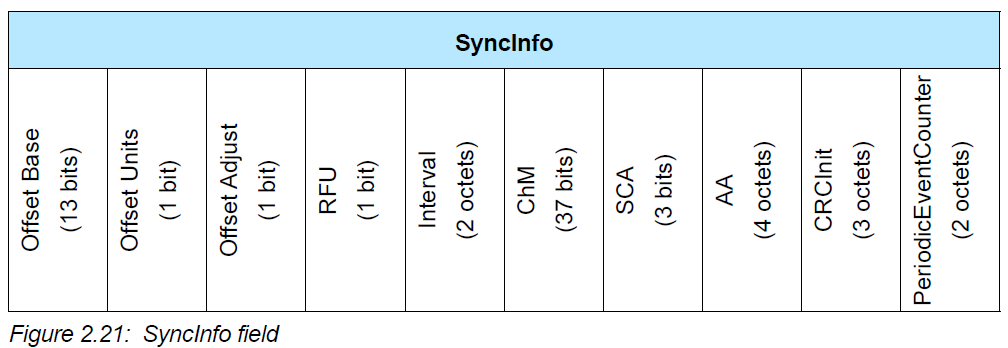

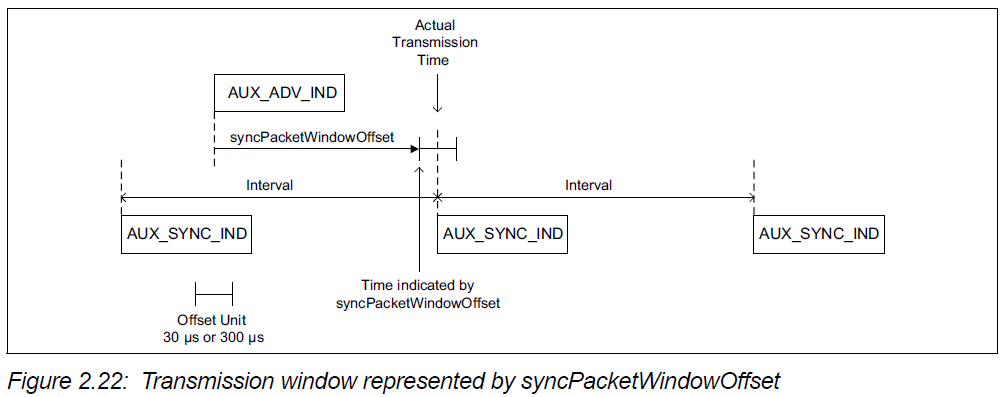

SyncInfo field
用于Periodic Adv场景，定义了AUX_SYNC_IND PDUs or AUX_SYNC_SUBEVENT_IND PDUs的信息。
TxPower field
指示当前包实际的发送功率，beacon之类定位需要，Controller会填入真实的发送功率。
ACAD field
是变长的，根据Header Length减去其他存在数据后的剩余长度指定。有特殊的用途，暂没用过。
业务模型
Legacy ADV业务模型
基本业务

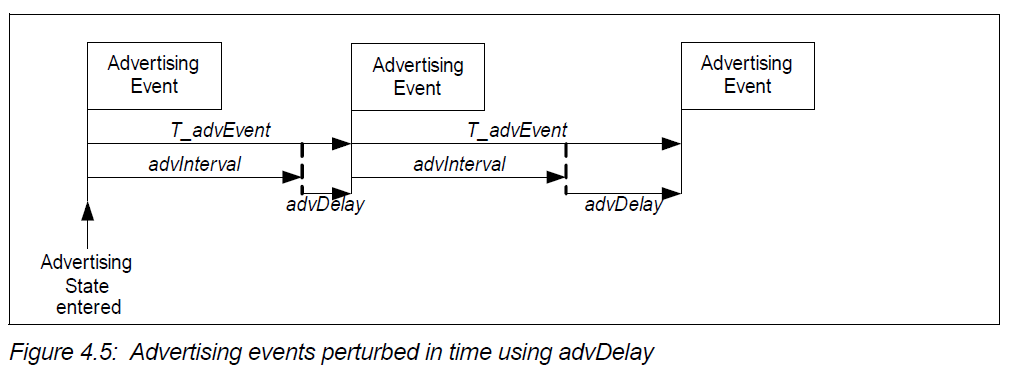

在设定的advInterval基础上会加入随机的advDelay，以便有相同advInterval的设备不会一直在同一时间发送数据包，导致设备一直冲突。
Event行为
Connectable and scannable undirected-ADV_IND
只有Legacy才有，可以被connect和scan，最常用的包类型。

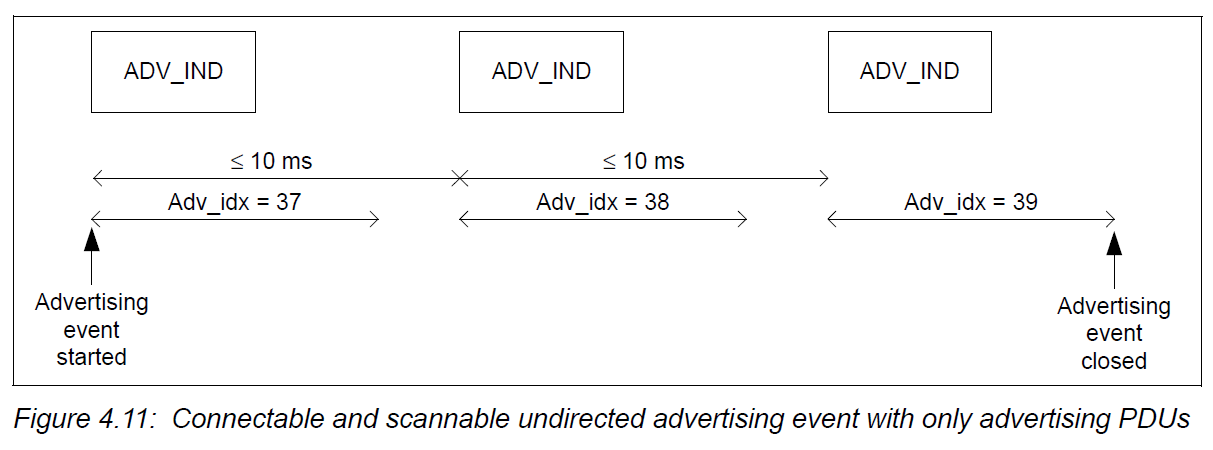

只有广播包的场景。

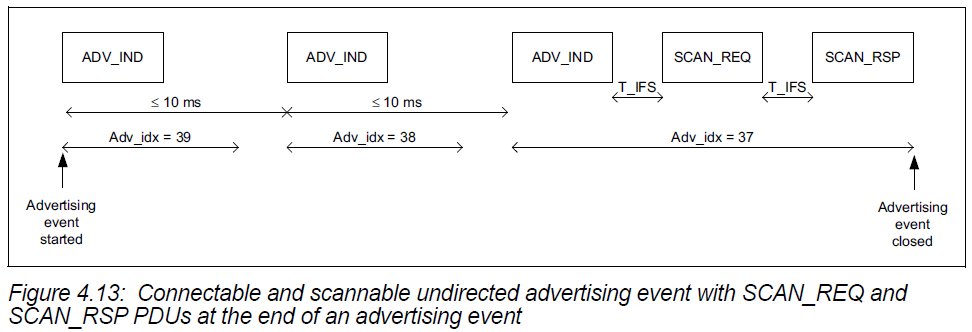

被Scan的场景，中间被scan并不会结束Event。

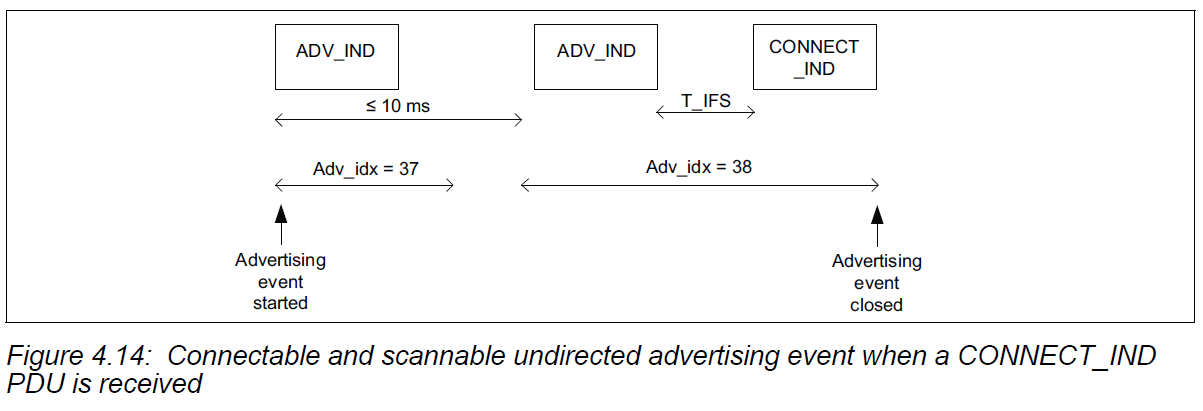

被Connect的场景，收到CONNECT_IND后立即结束广播。

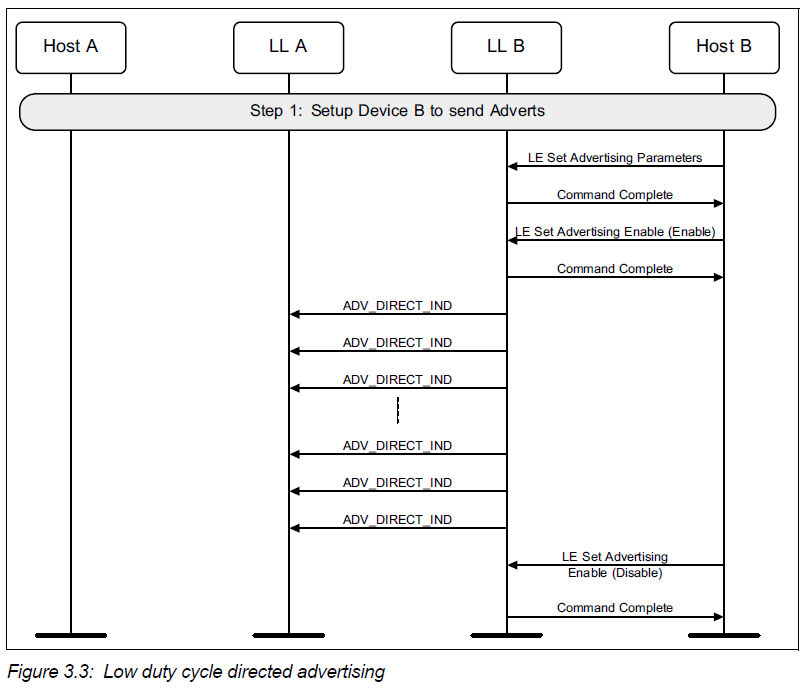

Connectable directed-ADV_DIRECT_IND

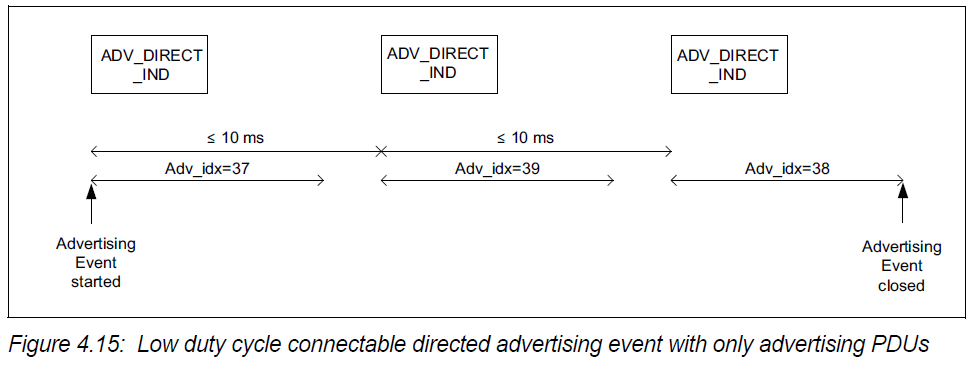

Low Duty场景
收到CONNECT_IND后立即结束。
Higi Duty场景。

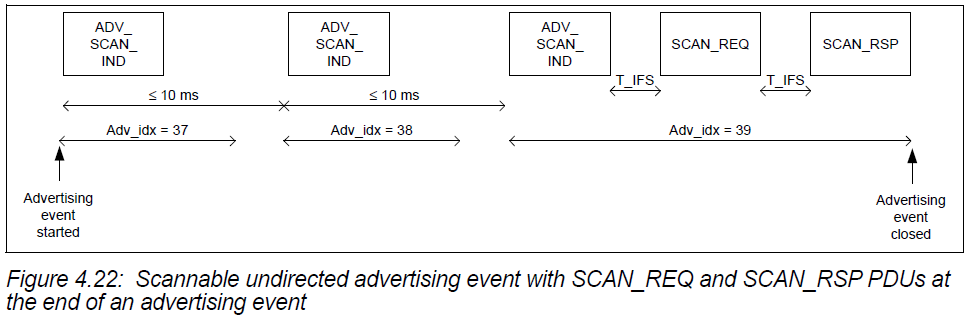

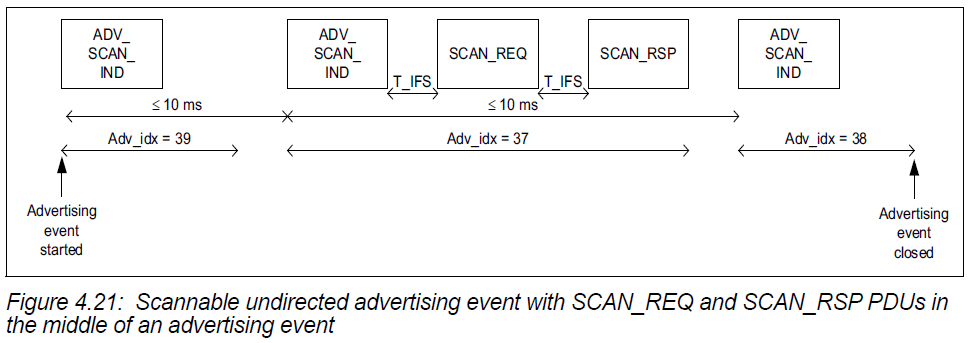

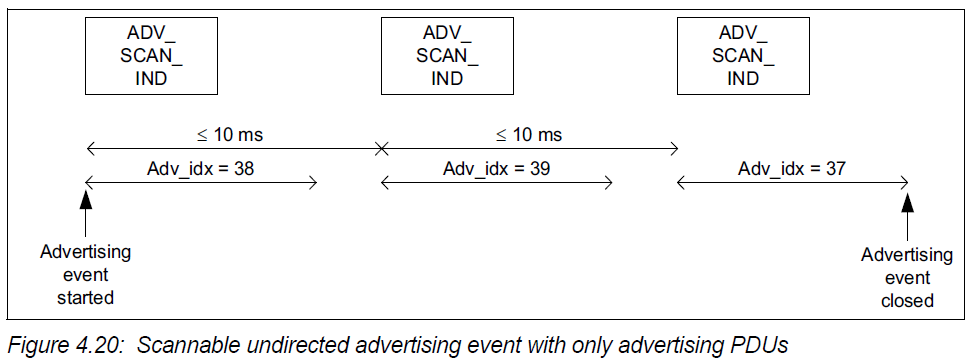

Scannable undirected-ADV_SCAN_IND
不可被连接，收到SCAN_REQUEST后回复SCAN_RSP，并不会结束Event。

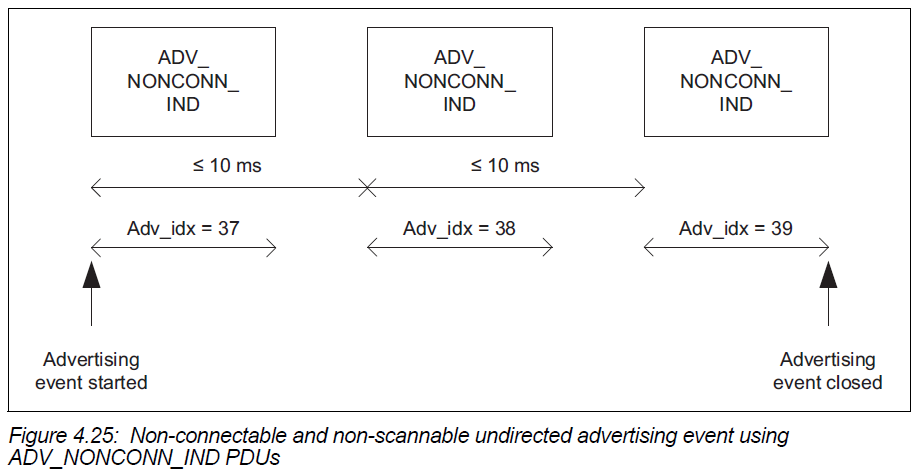

Non-connectable and non-scannable undirected-ADV_NONCONN_IND
只管发广播就行，可以不开Scan Window。
Extend ADV业务模型
基本业务
常规事件

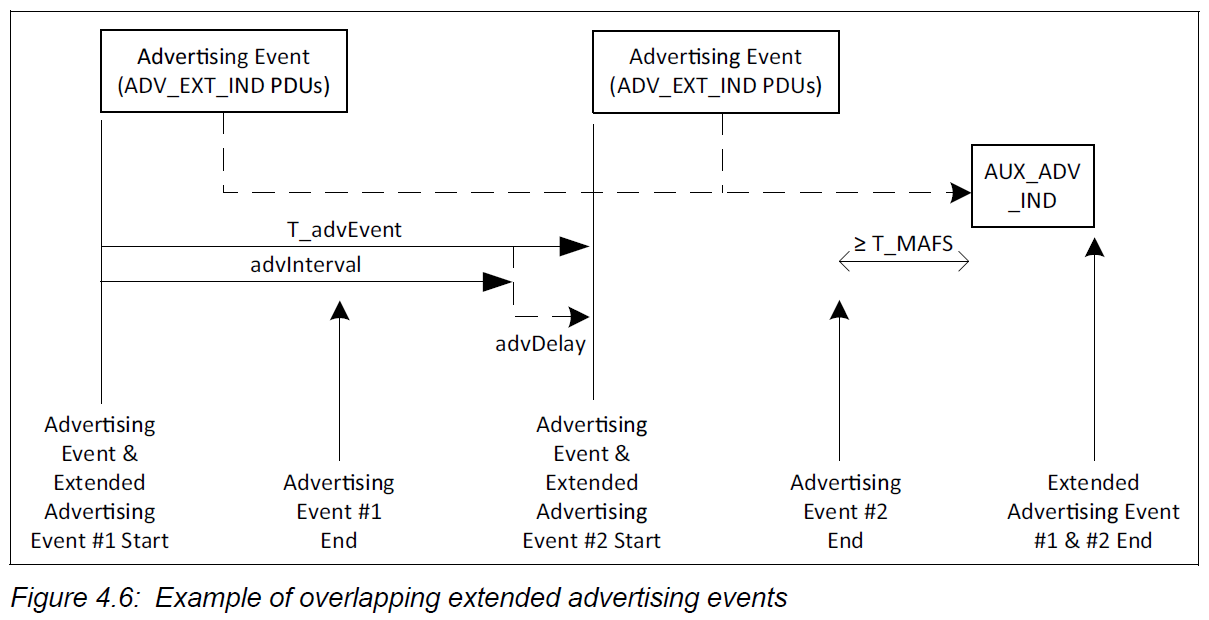

多个Advertising Event也有Random的T_advEvent和advDelay的概念，多个Advertising Event可以共享一个AUX_ADV_IND。
照理说多个Advertising Event共享一个AUX_ADV_IND，功耗应该更低才对，但是实际业内大多数做法是一个Advertising Event对应一个AUX_ADV_IND，然后再睡眠，所以功耗高。

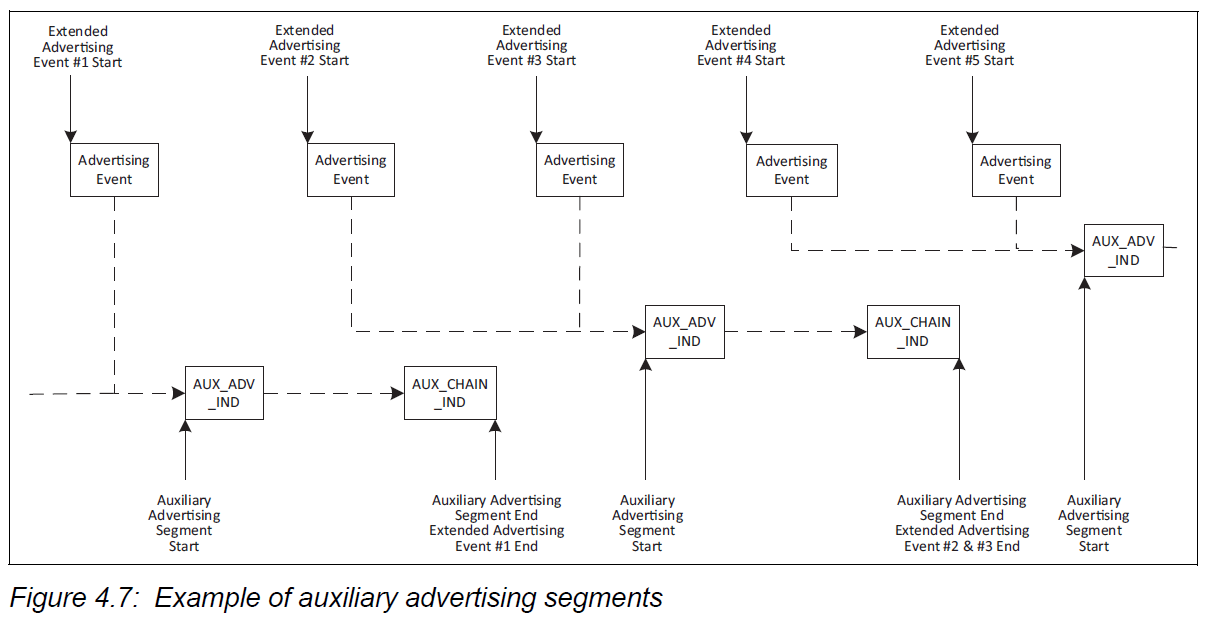

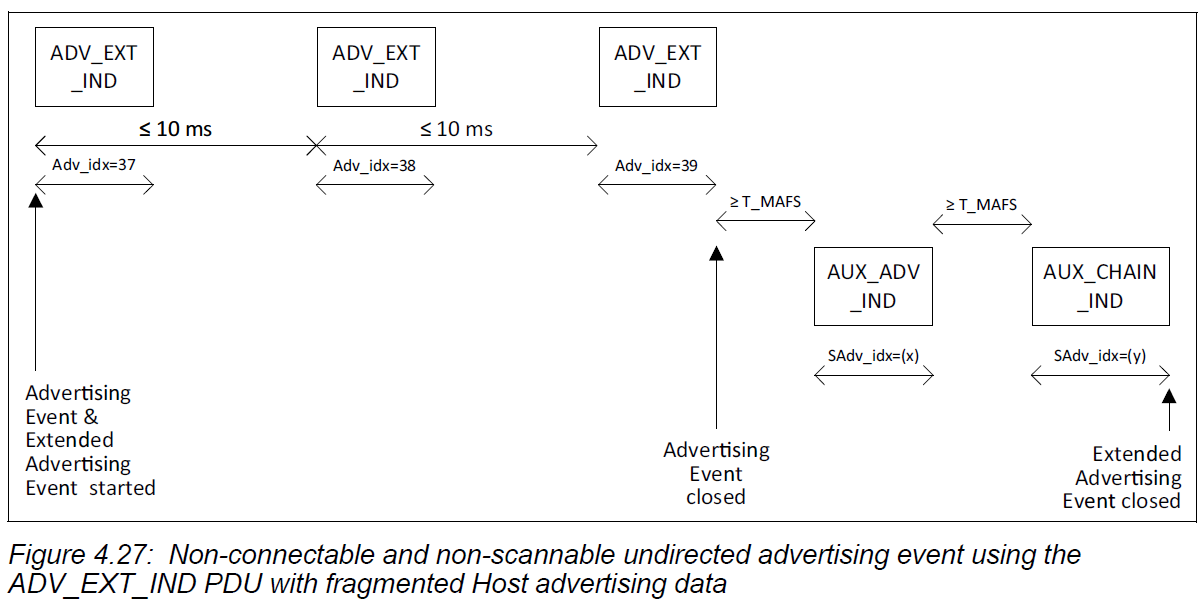

带有AUX_CHAIN_IND的场景，这个场景下如下图所示。

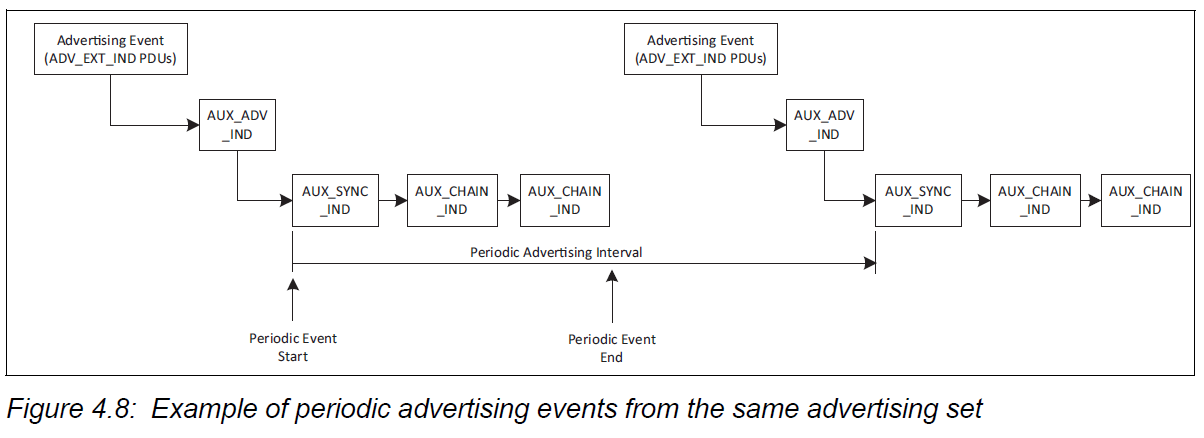

Periodic业务
在AUX_ADV_IND中会指向一个AUX_SYNC_IND，两个AUX_SYNC_IND之间是固定的Periodic Advertising Interval。

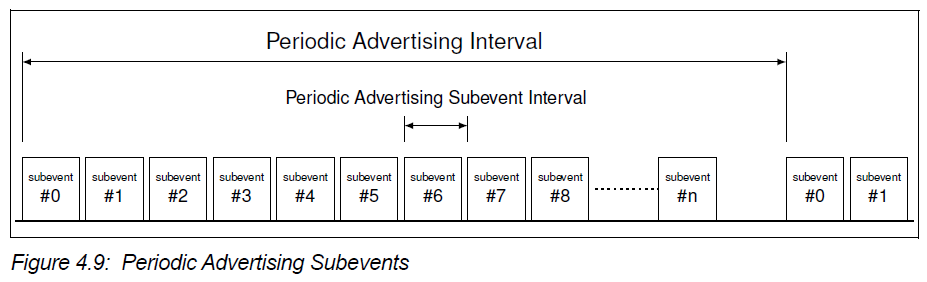

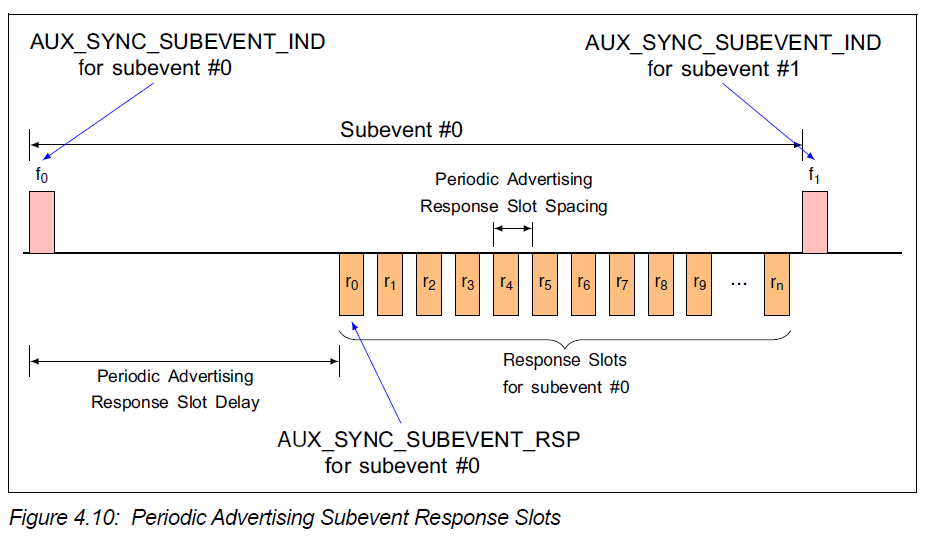

下面是一些Subevent和Response Slot的一些定义。
Event行为

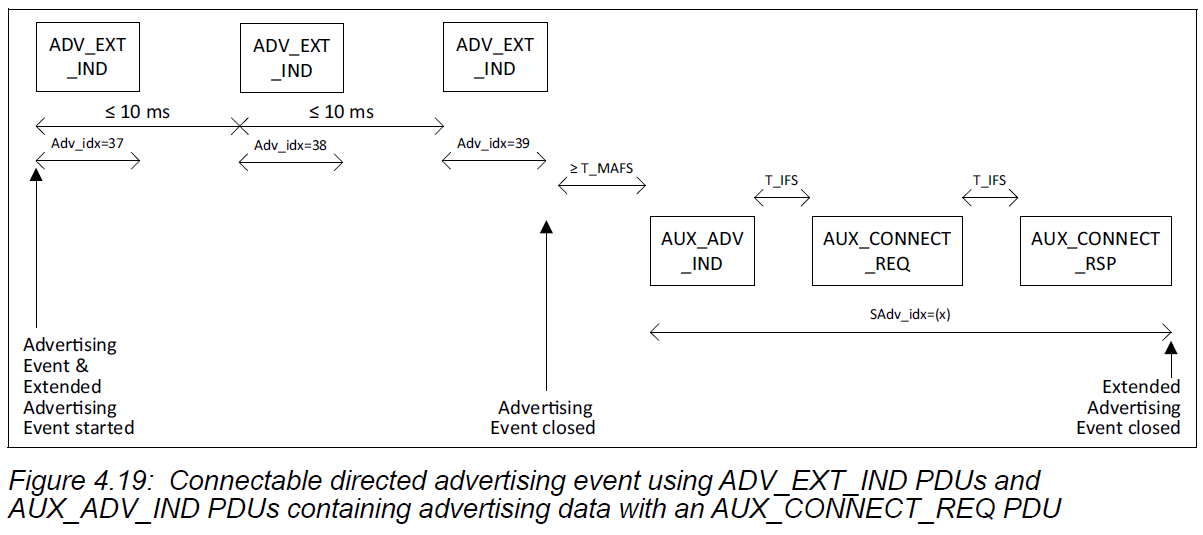

Connectable directed event
能接收AUX_CONNECT_REQ后回复AUX_CONNECT_RSP，之后就进入Connection State。

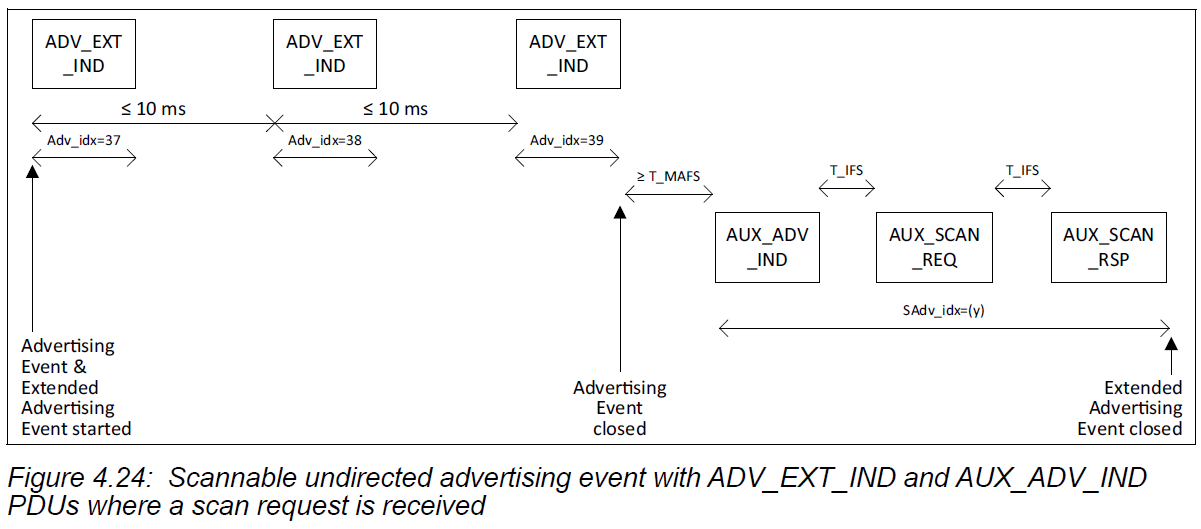

Scannable undirected event
能接收AUX_SCAN_REQ后回复AUX_SCAN_RSP，之后继续发广播。

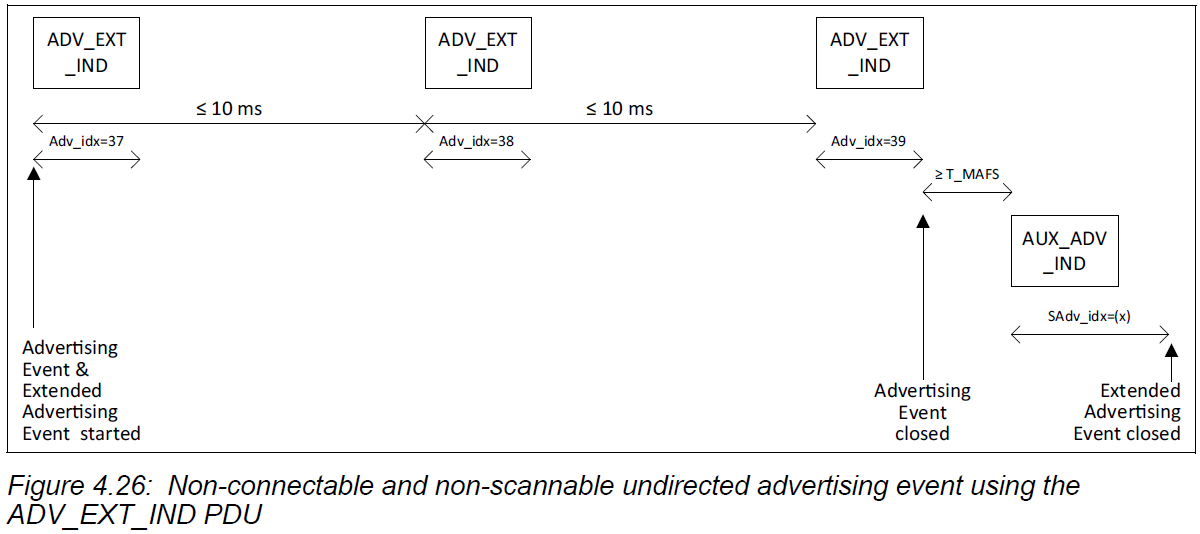

Non-connectable and non-scannable undirected event
不会接收SCAN和CONNECT请求。

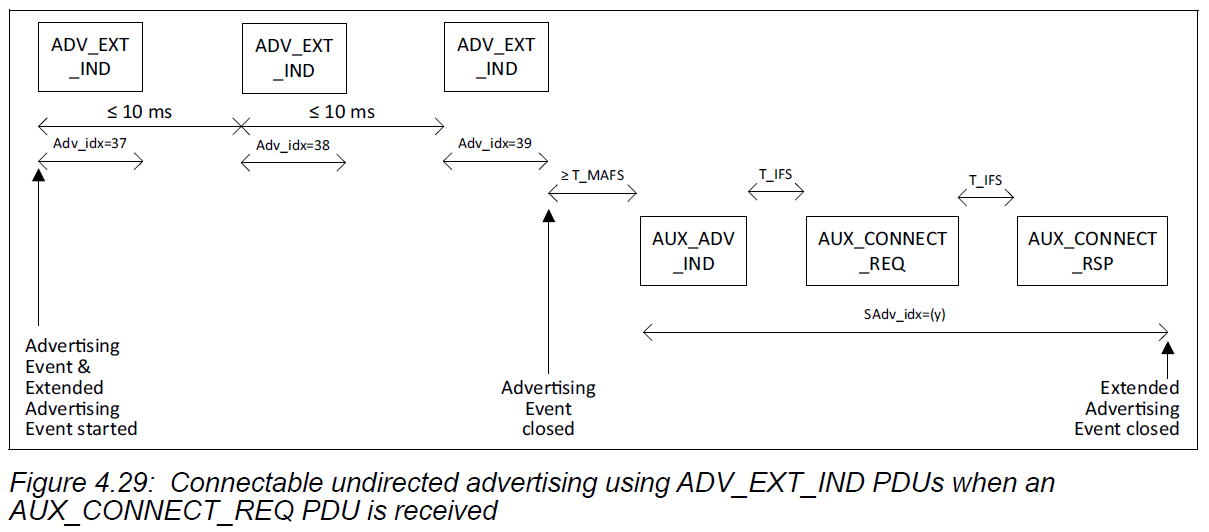

Connectable undirected event
能接收AUX_CONNECT_REQ后回复AUX_CONNECT_RSP，之后就进入Connection State。
Scannable directed event
和Scannable undirected event行为基本一样，但是这个AUX_ADV_IND会带TargetA，并且收到AUX_SCAN_REQ会检查其TxAddr信息是否匹配。
Non-connectable and non-scannable directed event
和Non-connectable and non-scannable undirected event行为基本一致，只是会带TargetA信息，接收端需要过滤不是发给自己的数据。
MSC(MESSAGE SEQUENCE CHARTS)

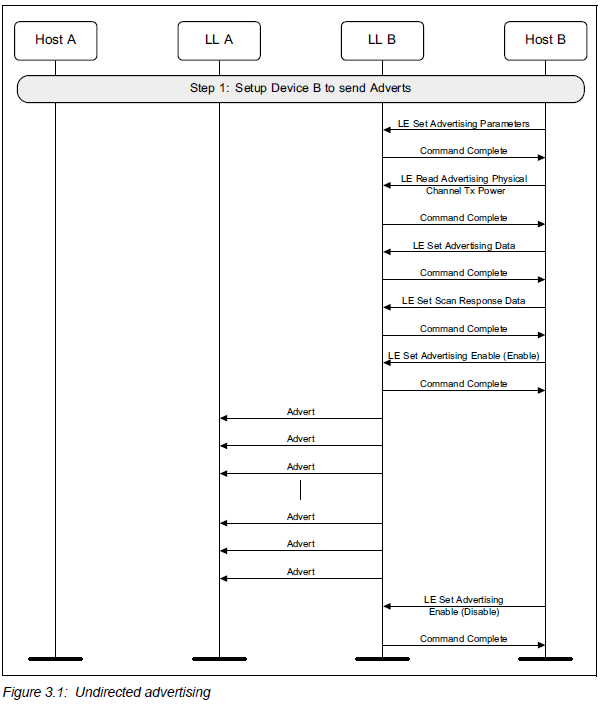

Legacy
可以用Extend发，当然也可以用以前的命令发。

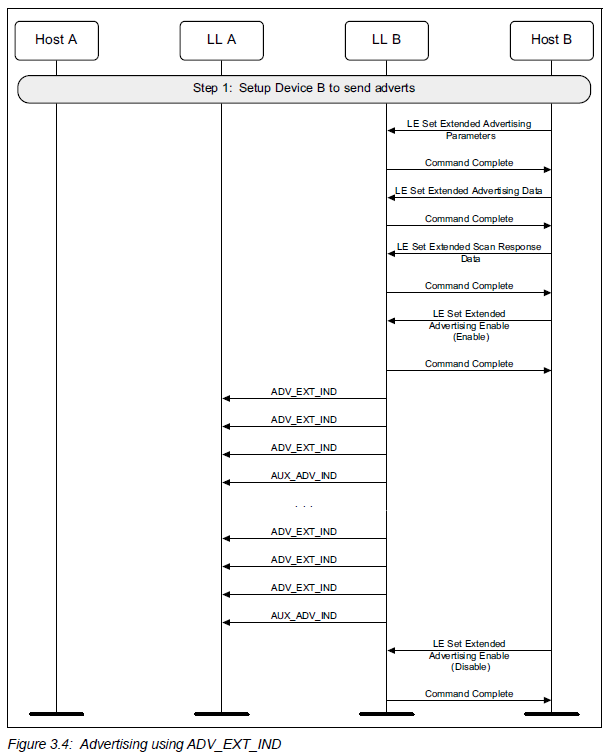

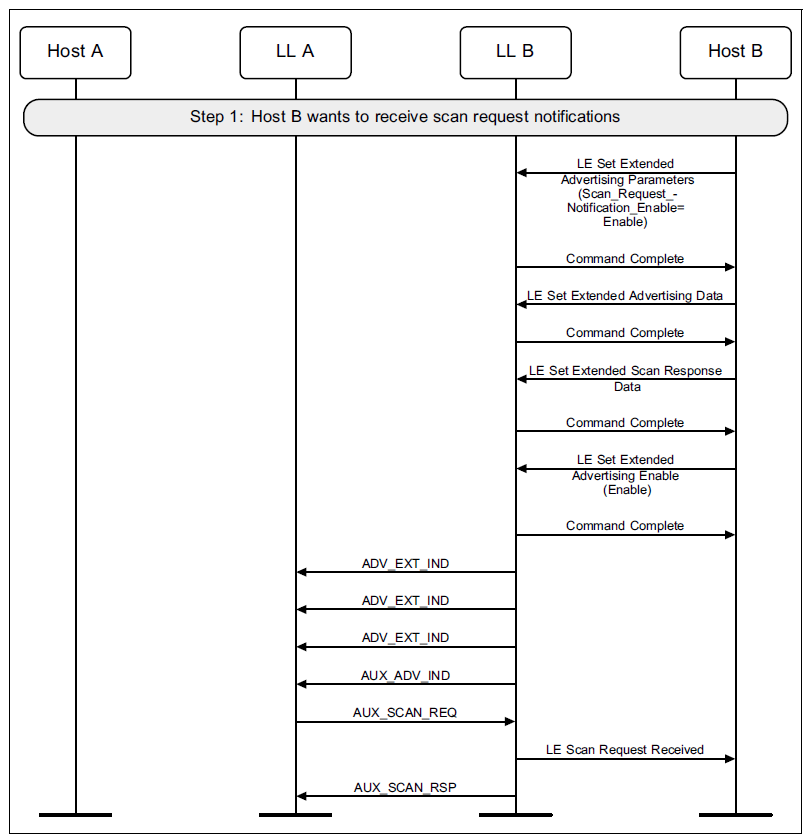

Extend
必须用LE_Set_Extended_Advertising_Parameters、LE_Set_Extended_Advertising_Data、LE_Set_Extended_Scan_Response_Data和LE_Set_Extended_Advertising_Enable来发送。

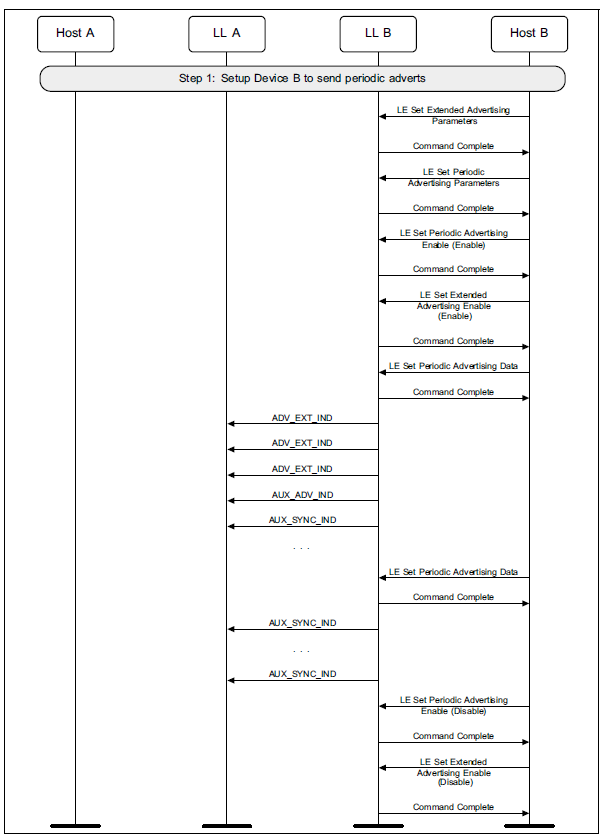

PERIODIC
注意PERIODIC广播和Extend广播走的命令不同。必须用LE_Set_Extended_Advertising_Parameters、LE_Set_Periodic_Advertising_Data、LE_Set_Periodic_Advertising_Enable和LE_Set_Extended_Advertising_Enable来发送。
