STM32_HAL开发环境搭建【Keil(MDK-ARM)、STM32F1xx_DFP、 ST-Link、STM32CubeMX】

安装Keil(MDK-ARM)【集成开发环境IDE】

我们会在Keil(MDK-ARM)上去编写代码、编译代码、烧写代码、调试代码。

Keil(MDK-ARM)的安装方法：
教学视频的第02分03秒开始看。

安装过程中请修改一下下面两个路径，避免占用C盘空间。
Core就是Keil(MDK-ARM)的程序安装目录。
Pack是各系列芯片的开发板的开发包的安装目录。

还要填写下用户信息：

然后开始安装：

同意安装“KEIL-Tools By ARM 通用串行总线控制器”


启动之后Keil会自动进行包描述的更新：

我们最好耐心等待它检查完，右下角会有进度：

大概会花费10到20分钟左右的时间
2025-03-29 15:07:01开始…
2025-03-29 15:24:33结束
检查更新完后的截图如下：

然后我们可以把自动检查更新的按钮关掉：

Keil的STM32F1xx_DFP开发包的本地安装方法：

安装之前请先关闭Keil。

本地安装方法

本地安装STM32F1xx_DFP开发包的方法：
教学视频的第02分37秒开始看。

安装完成后打开Keil，查看“Pack Installer”，如下图所示：

先在左边选择STMicroelectronics：

然后右边点击下图红框中的“Action”按钮，按“Action”进行排序：

然后就可以我们安装的“STM32F1xx_DFP”开发包了。

在线安装方法

下面这个“STM32H5xx_DFP开发包”不用装。
在线安装STM32H5xx_DFP开发包的方法：
教学视频的第02分55秒开始看。

ST-Link的驱动安装和硬件连线

ST-Link的作用是把程序下载到板子上去。

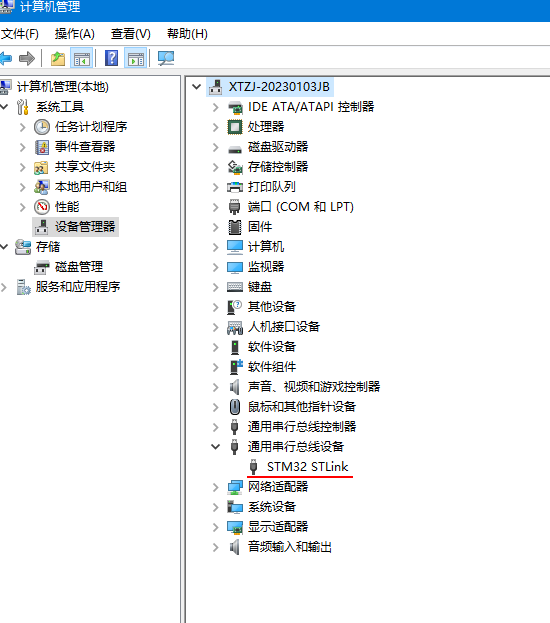

使用ST-Link需要在PC上安装一个驱动程序。
驱动程序安装方法：
教学视频的第05分35秒开始看。

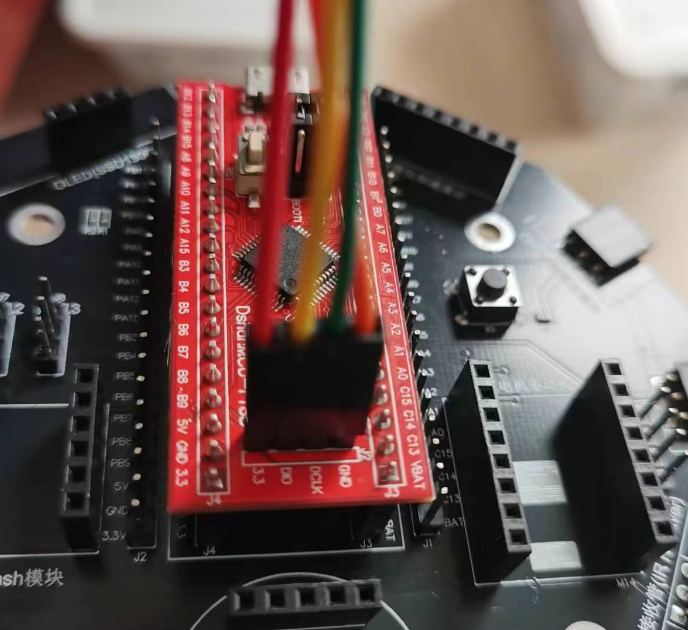

ST-Link的的硬件连接如下图所示：
注意：核心版连接好ST-Link后不再需要外接电源，因为ST-Link能够为核心版提供电源。


具来说，在我这里：

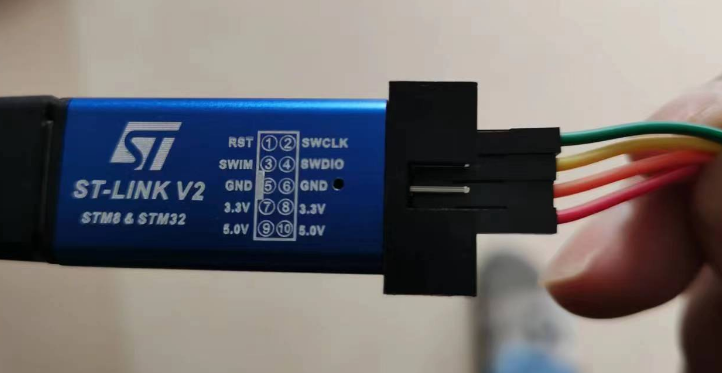

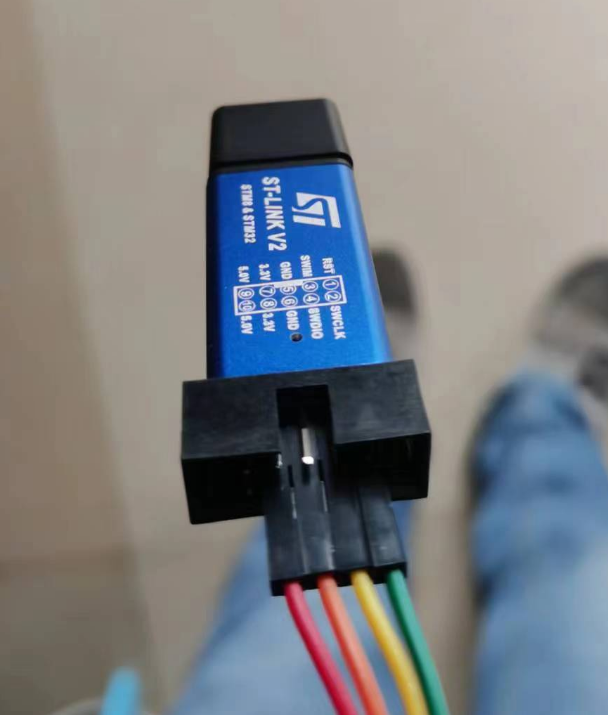

绿色代表SWCLK、黄色代表SWDIO、橙色代表GND、红色代表3.3V。

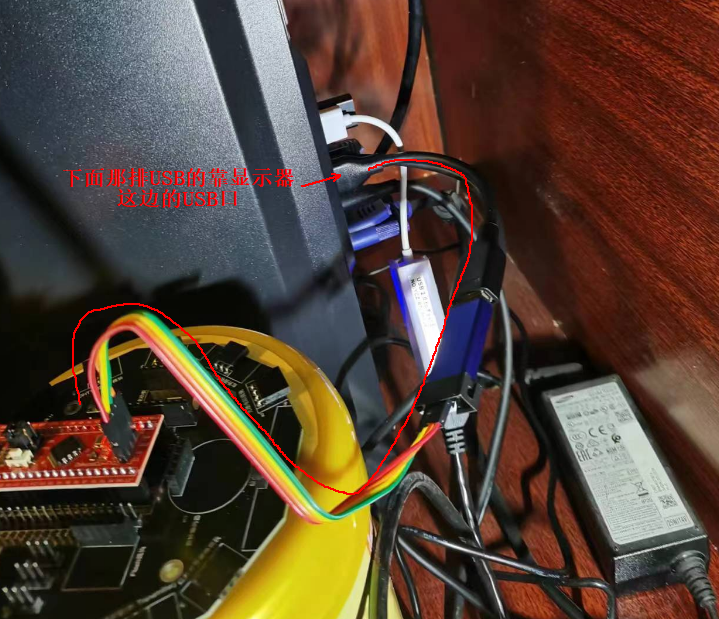

线连接好后，把ST-Link插到电脑的USB口上就行了，注意单独插一个USB口，不用要USB集线器，以防驱动电流不够。

初始化代码生成器(STM32CubeMX)的安装

帮我们生成一些初始化代码。

STM32CubeMX安装方法

教学视频的第05分58秒开始看。

注意更改下路径：

关于核心版电源的说明

注意：核心版连接好ST-Link后不再需要外接电源，因为ST-Link能够为核心版提供电源。
