Vivado联合modelsim仿真

      ModelsIm是FPGA仿真中最常见的软件之一。可以单独利用Modelsim来仿真或者通过开发工具调用来联合仿真。至于用哪一种方法呢？那就取决于个人的喜好了，经过一段时间的对比，目前我比较趋向于利用开发工具联调来仿真。主要有以下优势：

1. 联调仿真分析，操作简单。你几乎不需要手动敲Tcl指令就可以进行仿真，自动化程度更高。
2. 与单独用Modelsim建立工程仿真相比，联调仿真一般在仿真是所需要调用的库，软件会自动分析，不需要自己筛选仿真所需的库文件，且不容易出错。这一优势在你仿真工程中带有大量IP核、原语的时候，会体现得淋漓尽致。
3. 在仿真时候，多个测试用例仿真时，层次结构更加清晰。

本文就如何利用vivado联合modelsim仿真进行简要说明。

1.仿真前具体设置

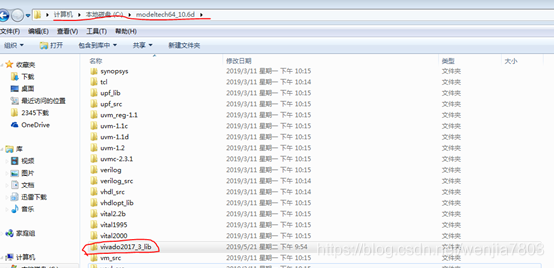

• 利用vivado先编译好modelsim仿真所需要的库。存放在某个文件夹中，方便以后调用。我的习惯一般将库放到modelsim的安装目录下，新建一个文件夹来存放新编译的库。如下图所示文件夹叫vivado2017_lib。方便区分，我就以我用的vivado版本来命名。
•



• 修改modelsim.ini文件，将库添加到modelsim的启动中。具体做法在介绍modelsim仿真一文有详细说明，这里不展开。
