工业交换机在海上陆上风电在线监测（SCADA）系统的应用方案

一．方案概述

SCADA系统在风电系统用的应用非常广泛，技术发展也最为成熟。它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

• 系统需求

◆ 适应海上风电场广阔的距离；

◆ 适应恶劣的EMC/EMI环境;

◆ 对极限温度，尘土，潮湿，盐雾以及振动的防护能力;

◆ 支持ACL访问控制，网管系统支持SNMP v1/v2c/v3；

◆ 在极低温度下的启动能力;

◆ 提供便捷的网络管理功能和诊断功能，协助操作人员对网络系统和业务系统进行远程故障分析和定位。

• 系统方案

• 方案特点

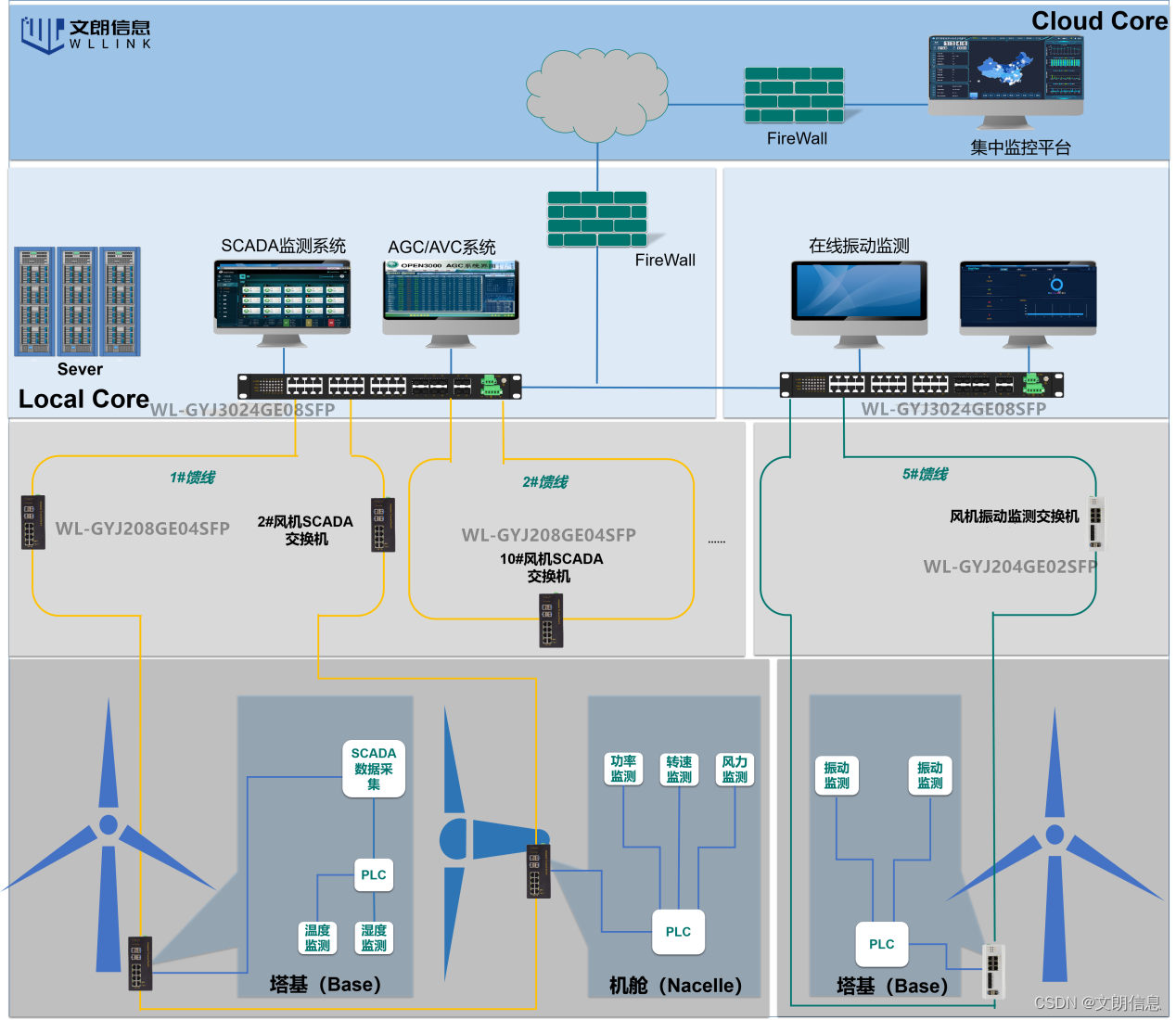

 风力发电通信系统主要由机舱中交换机WL-GYJ204GE02SFP，塔基WL-GYJ3024GE08SFP和主控室WL-GYJ3024GE08SFP组成。

风力发电一般以30台为宜，组成三个环网，每个环网10台交换机，环网交换机确保风机数据能够传输至中控室。运行人员可在远方对光伏区设备进行监测和控制，从而减少了现场维护的工作量以及由此带来的人身安全隐患。独有的WL-Ring技术，可以使得环网收敛时间大大减少，处于20ms的水平，极大的提高了设备通讯的实时性与可靠性

◆  采用WL-Ring以太网冗余技术，环网恢复时间≤20ms;

◆  所有交换机均带有光口，满足远距离传输的要求;

◆  支持端口绑定、端口镜像、802.1X、QOS等功能ÿ
