                 手工制作 pl-2303hx 的USB转TTL电平串口的电路

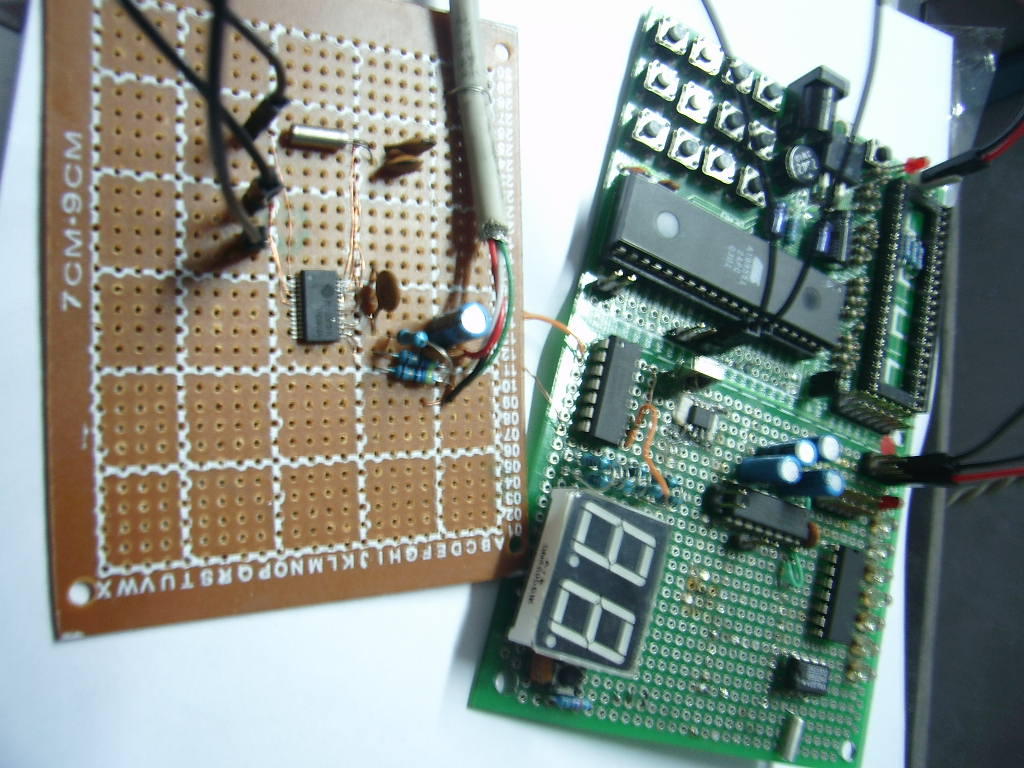

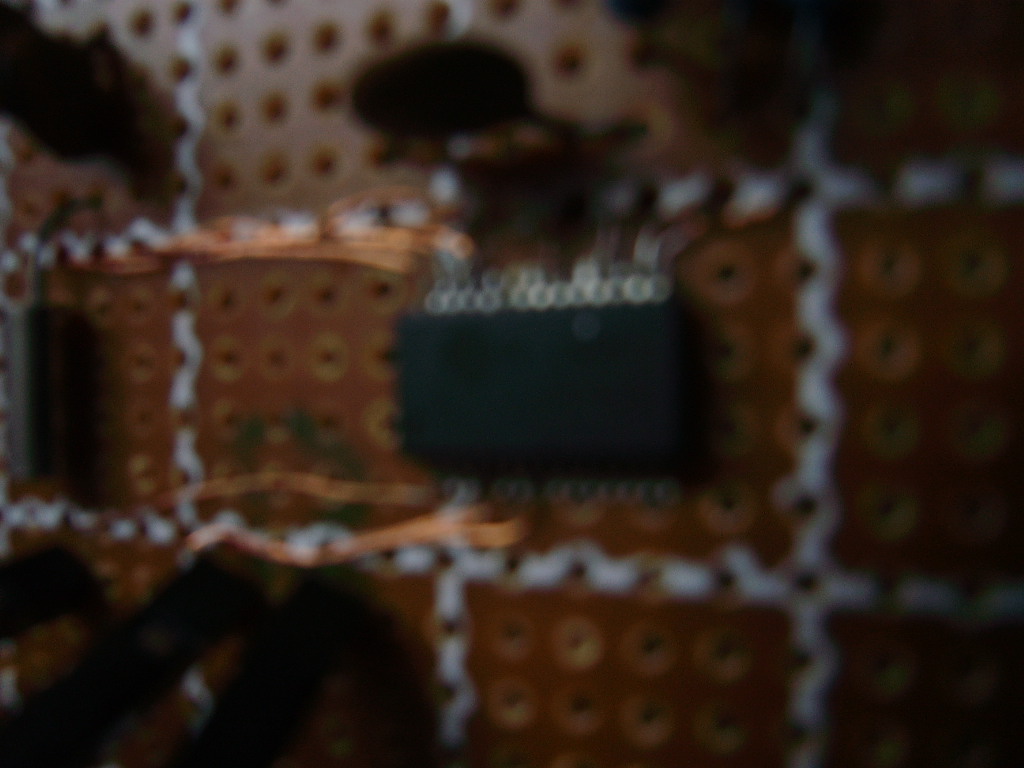

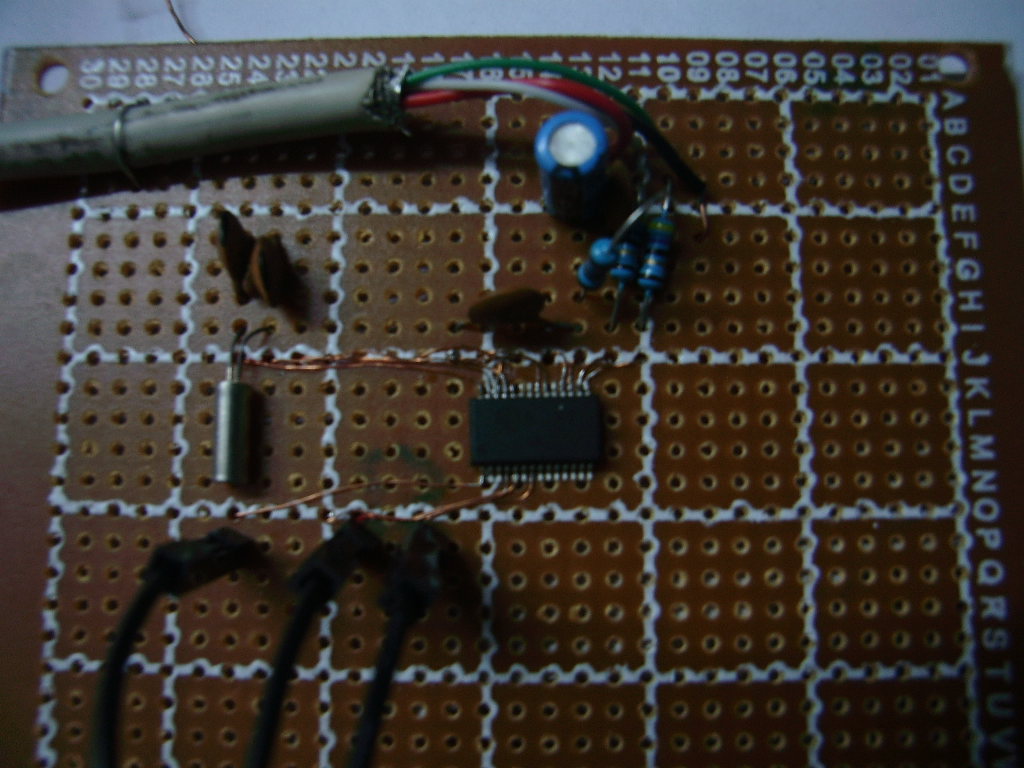

PL-2303hx买回来好几天，一直没有敢动手做，原因很简单，PL-2303hx 这块IC实在太小了，根本不好焊接。今晚看着图纸，花了半个小时，终于把所需的管脚都引出来了，下一步，做焊元件，就简单多了。全部焊完用了1个半小时，插到电脑的usb接口，一次性成功。现总结一下：

1、电脑的原有的串口，叫作RS232接口，这是一种cmos接口，接口电压从-15到+15v之间，而单片机C51都是TTL电平，电平电压只有0V 或是 5V两种。用这个电脑做出来的就是单片机上用的TTL电平，所以，不要再接MAX232芯片了。这是它的一大好处。

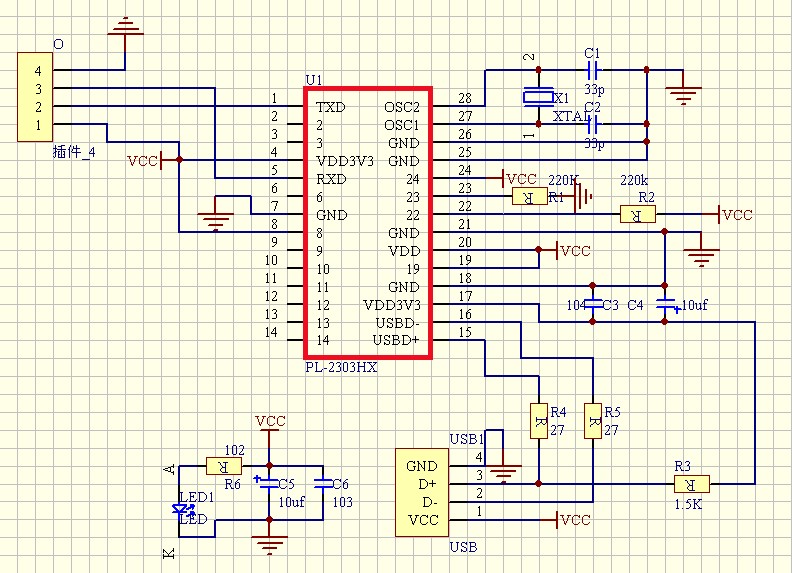

2、做这个电路前，从网上找了好几天的资料，一直搞不懂用那个图合适，不过，现在我终于可以肯定下面这张图，一定可用，我用单片机做了试验，完全可以用。速度也挺快的。记住这张图吧，有想做，但做不出来的朋友可以参考啊。

3、电路可以提取出USB接口的+5V电压，正好用于C51单片机的使用，非常方便。另外PL-2303hx还能对外提供一个+3.3V的电压，这个电压，对于AVR单片机，非常合适。

电路中：R8实际使用的是 1K欧的。R6、R7我实际使用的是47欧的，C2、C3再个振荡电容，我使用的是33pF的，其实，像C5、C6、C7这三个电容，也可以改变一下。大小差不多，就问题不大。

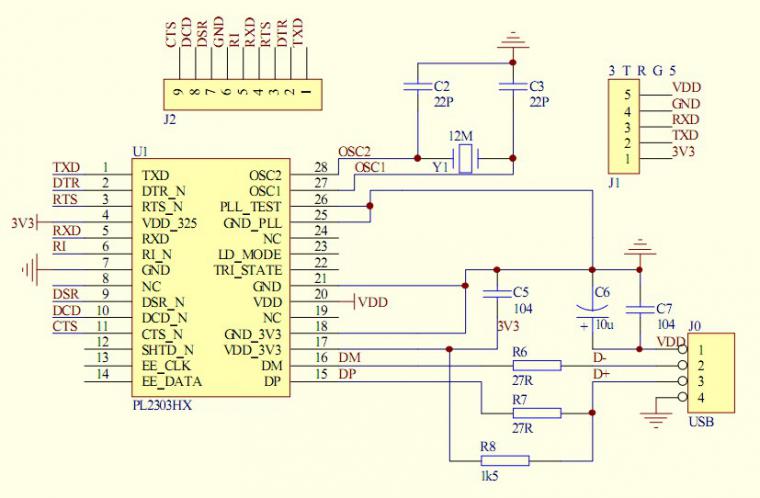

经验证以下电路也是可以的
