本文介绍了如何使用Arduino平台，配合TMP36温度传感器、蜂鸣器和RGBLED，设计一个当温度低于100℃时报警并点亮LED的装置。代码展示了温度读取、阈值判断及LED闪烁的功能。

摘要由CSDN通过智能技术生成

1、TMP36温度传感器，蜂鸣器，LED RGB（红绿蓝LED）、1千欧电阻*2、200欧电阻*1滑动开关、导线若干

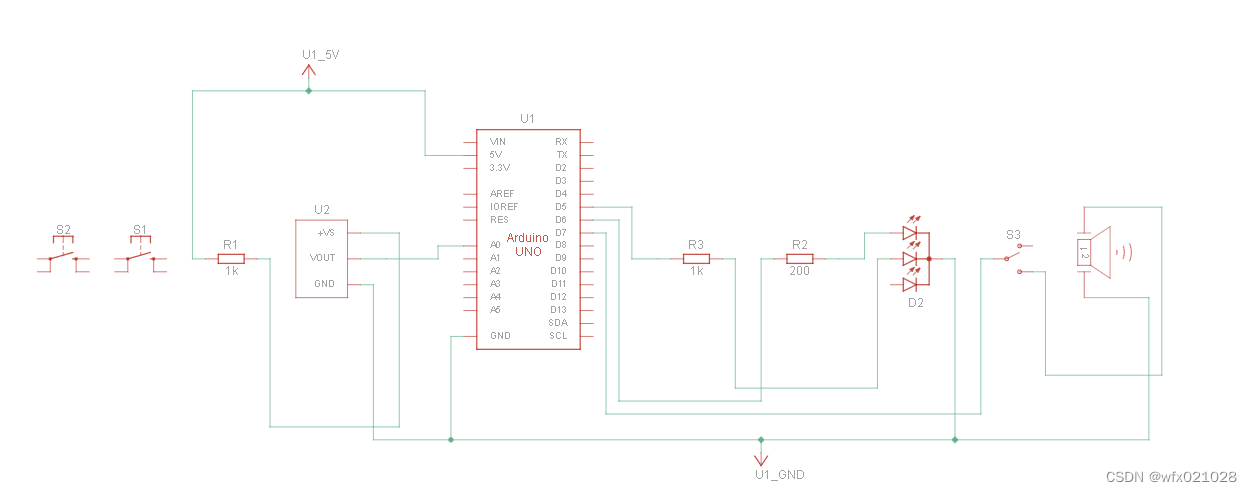

2、联接实物图

3、代码

int buzzer=7;
int reedlight=6;
int greenlight=5;
void setup()
{
  Serial.begin(9600);
  pinMode(7,OUTPUT);
  pinMode(6,OUTPUT);
  pinMode(5,OUTPUT);
}
void loop()
{
  int TMP36=analogRead(A0);
  float vol=TMP36*(5.0/1024)*100;
  Serial.println(vol);
  if(vol<100.0)
  {
    digitalWrite(5,HIGH);
  }
  else
  {
    digitalWrite(5,LOW);
    digitalWrite(6,HIGH);
    for(int i=200;i<=800;i++)
    {
      tone(7,i);
      delay(5);
    }
    delay(3000);
    for(int i=800;i>=200;i--)
    {
      tone(7,i);
      delay(10);
    }
  }
  digitalWrite(6,LOW);
}

4、预期结果

Arduino温度传感器TMP36报警装置
