实验一 基本数字逻辑及汉字显示

五、实验步骤

1. 异或(XOR)、同或逻辑

异或：

 逻辑电路真值表：

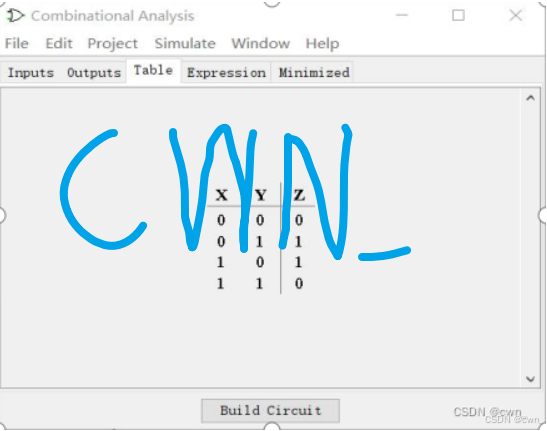

图5-1 异或真值表

 电路图：

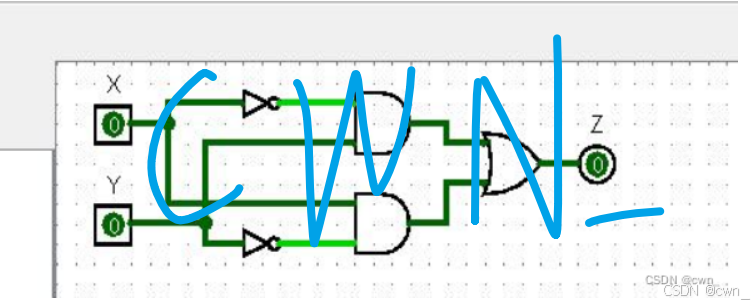

 图5-2 异或电路图

 测试状态：

1. 当X=0,Y=0时，Z=0，符合异或规则
2. 当X=0,Y=1时，Z=1，符合异或规则
3. 当X=1,Y=0时，Z=1，符合异或规则
4. 当X=1,Y=1时，Z=0，符合异或规则

同或：

 逻辑电路真值表：

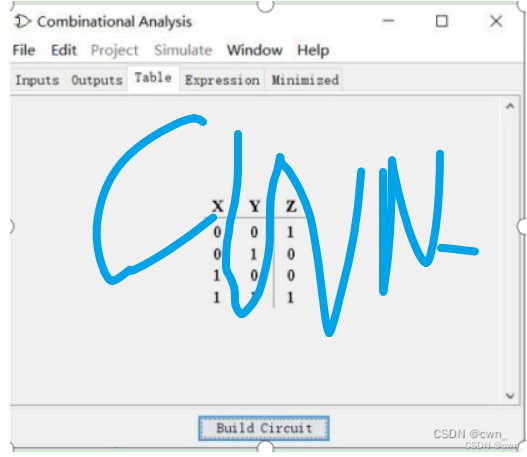

图5-3 同或真值表

 电路图：

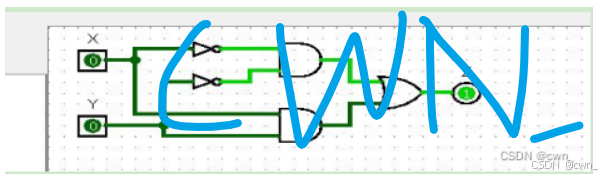

图5-4 同或电路图

 测试状态：

1）当X=0,Y=0时，Z=1，符合同或规则

2）当X=0,Y=1时，Z=0，符合同或规则

3）当X=1,Y=0时，Z=0，符合同或规则

4）当X=1,Y=1时，Z=1，符合同或规则

2、3-8译码器

 逻辑电路真值表：

图5-5 3-8译码器真值表

 电路图：

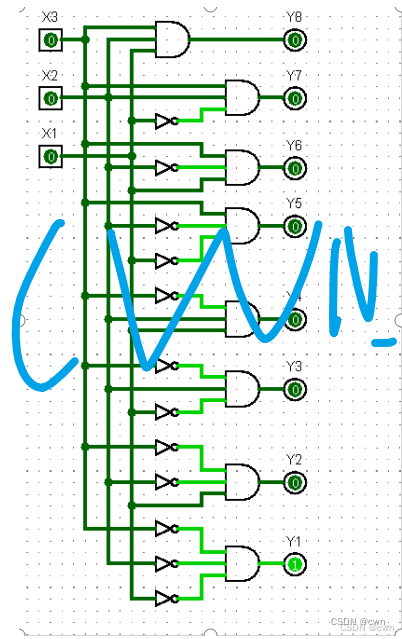

图5-6 3-8译码器电路图

 测试状态：

1. 当X3=0,X2=0,X1=0时，Y8=Y2=Y3=Y4=Y5=Y6=Y7=0,Y1=1,符合3-8译码器逻辑
2. 当X3=0,X2=0,X1=1时，Y1=Y7=Y3=Y4=Y5=Y6=Y8=0,Y2=1,符合3-8译码器逻辑
3. 当X3=0,X2=1,X1=0时，Y1=Y2=Y6=Y4=Y5=Y8=Y7=0,Y3=1,符合3-8译码器逻辑
4. 当X3=0,X2=1,X1=1时，Y1=Y2=Y3=Y5=Y8=Y6=Y7=0,Y4=1,符合3-8译码器逻辑
5. 当X3=1,X2=0,X1=0时，Y1=Y2=Y3=Y8=Y4=Y6=Y7=0,Y5=1,符合3-8译码器逻辑
6. 当X3=1,X2=0,X1=1时，Y1=Y2=Y8=Y4=Y5=Y3=Y7=0,Y6=1,符合3-8译码器逻辑
7. 当X3=1,X2=1,X1=0时，Y1=Y8=Y3=Y4=Y5=Y6=Y2=0,Y7=1,符合3-8译码器逻辑
8. 当X3=1,X2=1,X1=1时，Y1=Y2=Y3=Y4=Y5=Y6=Y7=0,Y8=1,符合3-8译码器逻辑

3、一位二进制数据比较器

 逻辑电路真值表：

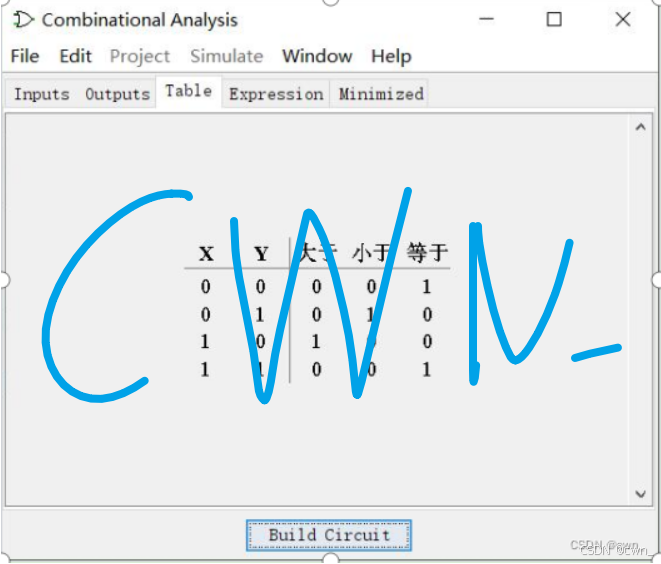

图5-7 二进制数据真值表

 电路图：

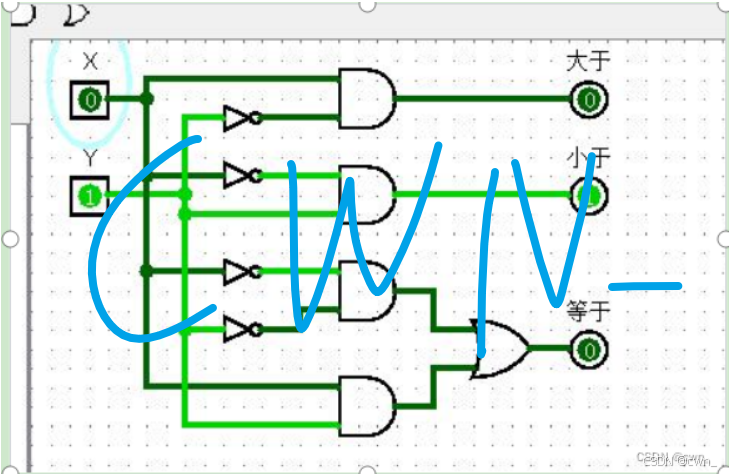

图5-8 二进制数据电路图

 测试状态：

1. 当X=0,Y=0时，大于=0，小于=0，等于=1；（表示X=Y），符合一位二进制数据比较器逻辑
2. 当X=0,Y=1时，大于=0，小于=1，等于=0；（表示X<Y），符合一位二进制数据比较器逻辑
3. 当X=1Y=0时，大于=1，小于=0，等于=0；（表示X>Y），符合一位二进制数据比较器逻辑
4. 当X=1,Y=1时，大于=0，小于=0，等于=1；（表示X=Y），符合一位二进制数据比较器逻辑

4、将自己的名字在LED点阵中显示

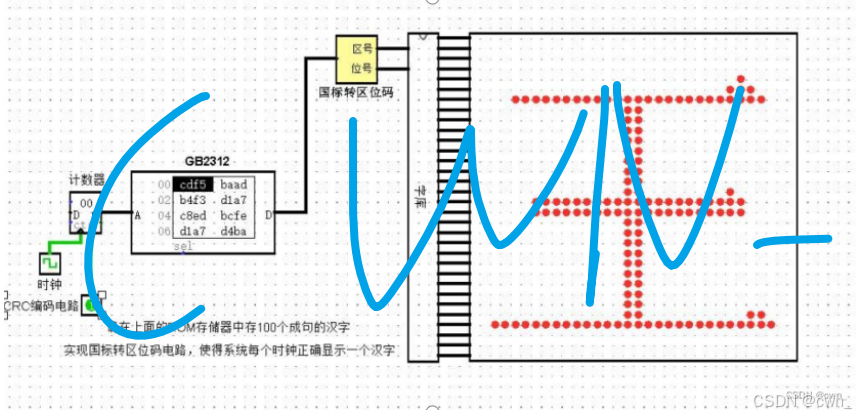

在LED点阵中显示“王”：

图5-9 “王”
