Harbor

文章目录

Harbor

1. 概述

Harbor是VMware公司开源的企业级Docker Registry 项目，其目标是帮助用户迅速搭建一个企业级的Docker Registry 服务。虽然Docker官方提供了公共的镜像仓库，但是从安全和效率等方面考虑，部署企业自己的私有镜像仓库也是非常必要的。

Harbor以docker公司开源的registry为基础，提供了管理UI，基于角色的访问控制（Role Based Access Control），AD/LDAP集成，以及审计日志（Auditlogging）等企业用户需求的功能，同时还原生支持中文。

Harbor的每个组件都是以Docker容器的形式构建的，使用docker-compose来对它进行部署；用于部署Harbor的docker-compose模板位于/usr/local/bin/harbor/docker-compose.yml(自定义)；Docker harbor有可视化的web管理界面，可以方便管理Docker镜像，又提供了多个项目的镜像权限管理及控制功能。

1.1 harbor的优势：

（1）基于角色控制：有管理员与普通用户，可赋权普通用户，比如只能上传和下载，可根据项目来进行操作和管理。

（2）基于镜像的复制策略：镜像可以在多个Harbor实例之间进行复制(同步)。

（3）支持LDAP/AD：Harbor 可以集成企业内部有的AD/LDAP (类似数据库的一-张表)，用于对已经存在的用户认证和管理。

（4）镜像删除和垃圾回收：镜像可以被删除，也可以回收镜像占用的空间。

（5）图形化用户界面：用户可以通过浏览器来浏览，搜索镜像仓库以及对项目进行管理。

（6）审计管理：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。

（7）支持RESTful API：RESTful API提供给管理员对于Harbor 更多的操控，使得与其它管理软件集成变得更容易。

（8）Harbor和docker registry的关系：Harbor实质上是对docker registry做了封装，扩展了自己的业务模板。

1.2 harbor的核心组件：

Harbor在架构上主要有Proxy、 Registry、 Core services、 Database ( Harbor-db)、Log collector ( Harbor-log)、Job services六个组件。

（1）Proxy：这是一个反向代理组件；Harbor 的Registry、UI、Token 服务等组件，都处在nginx 反向代理后边。该代理将来自浏览器、docker clients .的请求转发到后端不同的服务上。

（2）Registry：负责储存Docker 镜像，并处理Docker push/pull 命令；由于要对用户进行访问控制，即不同用户对Docker镜像有不同的读写权限，Registry 会指向一个Token 服务，强制用户的每次Docker pull/push 请求都要携带一个合法的Token，Registry会通过公钥对Token 进行解密验证。

（3）Core services: Harbor的核心功能，主要提供以下3个服务:

UI (harbor-ui) ：提供图形化界面，帮助用户管理Registry. 上的镜像(image) ，并对用户进行授权。
WebHook：网站的一些服务功能，为了及时获取Registry.上 image状态变化的情况，在Registry上配置Webhook，把状态变化传递给UI模块。
Token 服务：令牌，提供身份验证服务，负责根据用户权限给每个Docker push/pull 命令签发Token。 Docker 客户端向Registry 服务发起的请求，如果不包含Token，会被重定向到Token 服务，获得Token 后再重新向Registry 进行请求。
（4）Database (harbor-db) ：为core services提供数据库服务，负责储存用户权限、审计日志、Docker镜像分组信息等数据。

（5）Job services：主要用于镜像复制，本地镜像可以被同步到远程Harbor实例上。

（6）Log collector (harbor-log) ：负责收集其他组件的日志到一个地方。

Harbor的每个组件都是以Docker 容器的形式构建的，因此，使用Docker Compose 来对它进行部署。通过在docker- compose . yml所在目录中执行docker-compose ps命令来查看。

1.3 harbor主要功能及优势

基于角色的访问控制
用户与Docker镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。

基于镜像的复制策略
镜像可以在多个Registry实例中复制（可以将仓库中的镜像同步到远程的Harbor，类似于MySQL主从同步功能），尤其适合于负载均衡，高可用，混合云和多云的场景。

图形化用户界面
用户可以通过浏览器来浏览，检索当前Docker镜像仓库，管理项目和命名空间。

支持 AD/LDAP
Harbor可以集成企业内部已有的AD/LDAP，用于鉴权认证管理。

镜像删除和垃圾回收
Harbor支持在Web删除镜像，回收无用的镜像，释放磁盘空间。image可以被删除并且回收image占用的空间。

审计管理
所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。

RESTful API
RESTful API 提供给管理员对于Harbor更多的操控, 使得与其它管理软件集成变得更容易。

部署简单
提供在线和离线两种安装工具，也可以安装到vSphere平台(OVA方式)虚拟设备。

1.4 harbor的简易架构：

如图所示：
所有的请求都经过proxy代理，proxy代理转发给Core services和Registry，其中Core services包括UI界面、token令牌和webhook网页服务功能，Registry主要提供镜像存储功能。如果要进行下载上传镜像，要经过token令牌验证然后从Registry获取或上传镜像，每一次下载或上传都会生成日志记录，会记入Log collector，而用户身份权限及一些镜像语言信息会被存储在Database中。

2、部署

os/ip	server	备注
centos8/192.168.207.13	docker（24.0.5）、docker-compose（v2.23.2）、Harbor（v2.10.0）	私有镜像仓库
centos8/192.168.207.15	docker（24.0.5）	验证私有镜像仓库可用性

Harbor下载地址：https://github.com/docker/compose/releases/download/v2.23.2/docker-compose-linux-x86_64

docker-compose下载地址： https://github.com/goharbor/harbor/releases/download/v2.10.0/harbor-offline-installer-v2.10.0.tgz

2.1 docker部署

docker部署可查看 http://t.csdnimg.cn/mcLuB

2.2 Docker-Compose 部署

[root@docker opt]# ls
docker-compose-linux-x86_64
[root@docker opt]# ln -s /opt/docker-compose-linux-x86_64 /usr/local/bin/docker-compose  # 将下载资源上传至服务器并做软连接

[root@docker opt]# chmod +x /opt/docker-compose-linux-x86_64  # 赋予 x 权限
[root@docker opt]# docker-compose -v    # 查看版本
Docker Compose version v2.23.2

2.3 Harbor 部署

[root@docker opt]# tar -xf harbor-offline-installer-v2.10.0.tgz
[root@docker opt]# cd harbor
[root@docker harbor]# ll
total 631180
-rw-r--r--. 1 root root      3643 Dec 14 14:39 common.sh
-rw-r--r--. 1 root root 646285764 Dec 14 14:39 harbor.v2.10.0.tar.gz
-rw-r--r--. 1 root root     13761 Dec 14 14:39 harbor.yml.tmpl
-rwxr-xr-x. 1 root root      1975 Dec 14 14:39 install.sh
-rw-r--r--. 1 root root     11347 Dec 14 14:39 LICENSE
-rwxr-xr-x. 1 root root      1882 Dec 14 14:39 prepare
[root@docker harbor]# cp harbor.yml.tmpl harbor.yml
[root@docker harbor]# vi harbor.yml
hostname: 192.168.207.13     # 服务器IP或域名

# http related config
http:
  # port for http, default is 80. If https enabled, this port will redirect to https port
  port: 80

# 将下面https加上注释

# https related config
#https:
  # https port for harbor, default is 443
  # port: 443
  # The path of cert and key files for nginx
  # certificate: /your/certificate/path
  # private_key: /your/private/key/path


database:
  # The password for the root user of Harbor DB. Change this before any production use.
  password: root123   # 数据存储密码


# The initial password of Harbor admin
# It only works in first time to install harbor
# Remember Change the admin password from UI after launching Harbor.
harbor_admin_password: zhurs@123   # 登录密码



# The default data volume
data_volume: /data/harbor/data    # 数据存储路径（无需手动创建）


log:
  # options are debug, info, warning, error, fatal
  level: info
  # configs for logs in local storage
  local:
    # Log files are rotated log_rotate_count times before being removed. If count is 0, old versions are removed rather than rotated.
    rotate_count: 50
    # Log files are rotated only if they grow bigger than log_rotate_size bytes. If size is followed by k, the size is assumed to be in kilobytes.
    # If the M is used, the size is in megabytes, and if G is used, the size is in gigabytes. So size 100, size 100k, size 100M and size 100G
    # are all valid.
    rotate_size: 200M
    # The directory on your host that store log
    location: /data/harbor/logs     # 日志路径（需手动创建，否则报错无法找打路径）

 [root@docker harbor]# mkdir -pv /data/harbor/logs
mkdir: created directory '/data'
mkdir: created directory '/data/harbor'
mkdir: created directory '/data/harbor/logs'

[root@docker harbor]# ./prepare
prepare base dir is set to /opt/harbor
WARNING:root:WARNING: HTTP protocol is insecure. Harbor will deprecate http protocol in the future. Please make sure to upgrade to https
Generated configuration file: /config/portal/nginx.conf
Generated configuration file: /config/log/logrotate.conf
Generated configuration file: /config/log/rsyslog_docker.conf
Generated configuration file: /config/nginx/nginx.conf
Generated configuration file: /config/core/env
Generated configuration file: /config/core/app.conf
Generated configuration file: /config/registry/config.yml
Generated configuration file: /config/registryctl/env
Generated configuration file: /config/registryctl/config.yml
Generated configuration file: /config/db/env
Generated configuration file: /config/jobservice/env
Generated configuration file: /config/jobservice/config.yml
Generated and saved secret to file: /data/secret/keys/secretkey
Successfully called func: create_root_cert
Generated configuration file: /compose_location/docker-compose.yml
Clean up the input dir


[root@docker harbor]# ./install.sh
Note: stopping existing Harbor instance ...


[Step 5]: starting Harbor ...
[+] Running 10/10
 ✔ Network harbor_harbor        Created                                                                                                           0.2s
 ✔ Container harbor-log         Started                                                                                                           0.5s
 ✔ Container redis              Started                                                                                                           1.3s
 ✔ Container registryctl        Started                                                                                                           1.3s
 ✔ Container harbor-portal      Started                                                                                                           1.4s
 ✔ Container registry           Started                                                                                                           1.1s
 ✔ Container harbor-db          Started                                                                                                           1.0s
 ✔ Container harbor-core        Started                                                                                                           1.5s
 ✔ Container harbor-jobservice  Started                                                                                                           1.8s
 ✔ Container nginx              Started                                                                                                           1.8s
✔ ----Harbor has been installed and started successfully.----

[root@docker harbor]# docker ps
CONTAINER ID   IMAGE                                 COMMAND                  CREATED          STATUS                            PORTS                                   NAMES
8d80c0118575   goharbor/harbor-jobservice:v2.10.0    "/harbor/entrypoint.…"   10 seconds ago   Up 5 seconds (health: starting)                                           harbor-jobservice
ec8e2cd37307   goharbor/nginx-photon:v2.10.0         "nginx -g 'daemon of…"   10 seconds ago   Up 7 seconds (health: starting)   0.0.0.0:80->8080/tcp, :::80->8080/tcp   nginx
64eb3a4b7bd3   goharbor/harbor-core:v2.10.0          "/harbor/entrypoint.…"   10 seconds ago   Up 7 seconds (health: starting)                                           harbor-core
b7a4a7266180   goharbor/registry-photon:v2.10.0      "/home/harbor/entryp…"   10 seconds ago   Up 8 seconds (health: starting)                                           registry
832b7c7ff807   goharbor/harbor-registryctl:v2.10.0   "/home/harbor/start.…"   10 seconds ago   Up 8 seconds (health: starting)                                           registryctl
a89dfbfaf94d   goharbor/harbor-db:v2.10.0            "/docker-entrypoint.…"   10 seconds ago   Up 8 seconds (health: starting)                                           harbor-db
4a5e96c456c4   goharbor/harbor-portal:v2.10.0        "nginx -g 'daemon of…"   10 seconds ago   Up 8 seconds (health: starting)                                           harbor-portal
de4f0455f4d1   goharbor/redis-photon:v2.10.0         "redis-server /etc/r…"   10 seconds ago   Up 8 seconds (health: starting)                                           redis
75a3dc9f0154   goharbor/harbor-log:v2.10.0           "/bin/sh -c /usr/loc…"   10 seconds ago   Up 8 seconds (health: starting)   127.0.0.1:1514->10514/tcp               harbor-log
[root@docker harbor]# docker-compose ps
NAME                IMAGE                                 COMMAND                  SERVICE       CREATED          STATUS                             PORTS
harbor-core         goharbor/harbor-core:v2.10.0          "/harbor/entrypoint.…"   core          18 seconds ago   Up 16 seconds (health: starting)
harbor-db           goharbor/harbor-db:v2.10.0            "/docker-entrypoint.…"   postgresql    18 seconds ago   Up 16 seconds (health: starting)
harbor-jobservice   goharbor/harbor-jobservice:v2.10.0    "/harbor/entrypoint.…"   jobservice    18 seconds ago   Up 13 seconds (health: starting)
harbor-log          goharbor/harbor-log:v2.10.0           "/bin/sh -c /usr/loc…"   log           18 seconds ago   Up 17 seconds (health: starting)   127.0.0.1:1514->10514/tcp
harbor-portal       goharbor/harbor-portal:v2.10.0        "nginx -g 'daemon of…"   portal        18 seconds ago   Up 16 seconds (health: starting)
nginx               goharbor/nginx-photon:v2.10.0         "nginx -g 'daemon of…"   proxy         18 seconds ago   Up 16 seconds (health: starting)   0.0.0.0:80->8080/tcp, :::80->8080/tcp
redis               goharbor/redis-photon:v2.10.0         "redis-server /etc/r…"   redis         18 seconds ago   Up 16 seconds (health: starting)
registry            goharbor/registry-photon:v2.10.0      "/home/harbor/entryp…"   registry      18 seconds ago   Up 16 seconds (health: starting)
registryctl         goharbor/harbor-registryctl:v2.10.0   "/home/harbor/start.…"   registryctl   18 seconds ago   Up 16 seconds (health: starting)

3 验证

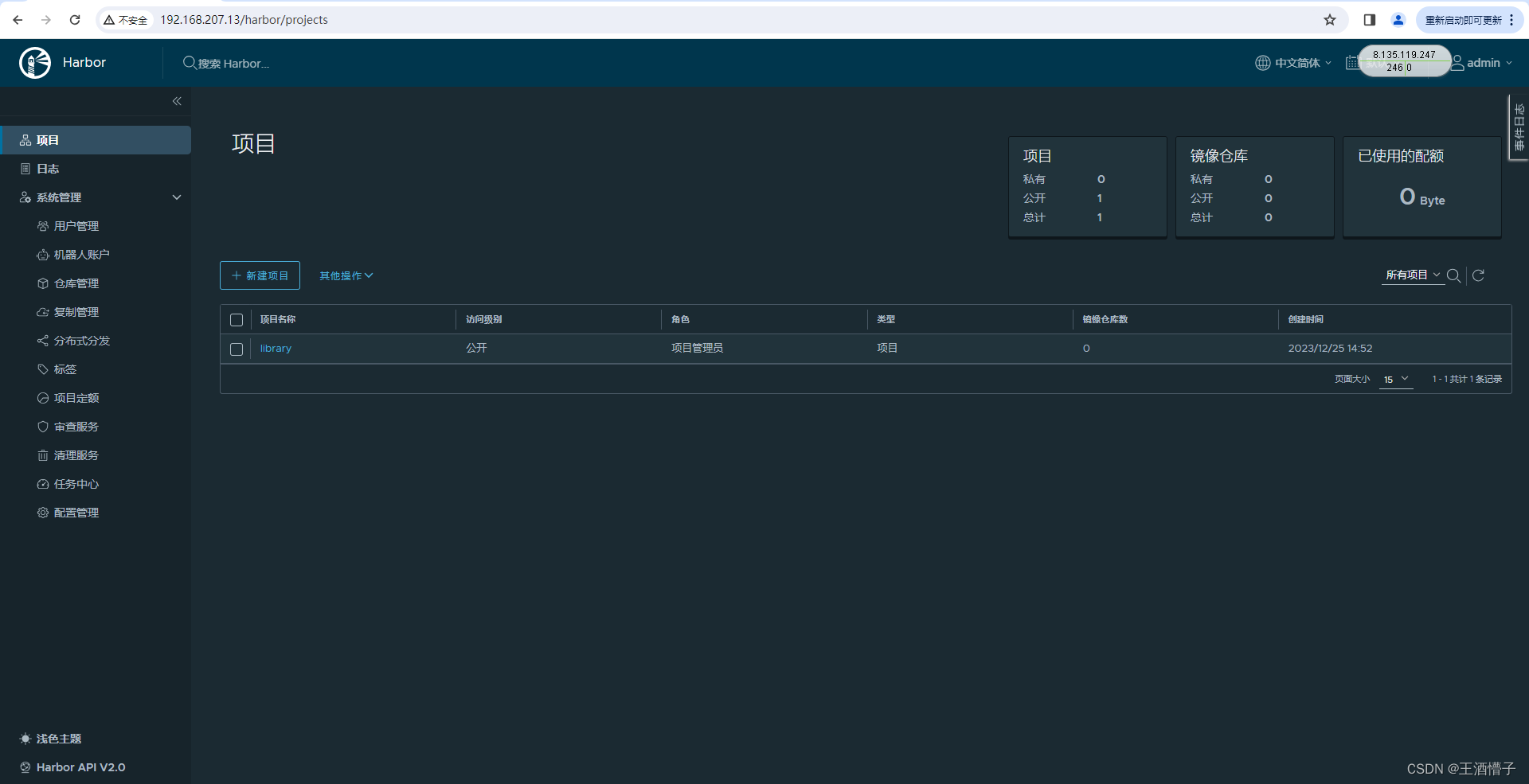

3.1 可用性验证

浏览器输入http://162.14.76.192/

登录用户：admin

登录密码：zhurs@123

在这里插入图片描述

3.2 功能性验证

# Docker 客户端配置 Harbor 私服连接
[root@localhost ~]# cat > /etc/docker/daemon.json << EOF
> { "insecure-registries":["192.168.207.13"] }
> EOF

# 重启 Docker 客户端
[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# systemctl restart docker

# Docker 客户端登录 Harbor 私服
[root@localhost ~]# docker login -u admin -p zhurs@123 192.168.207.13
WARNING! Using --password via the CLI is insecure. Use --password-stdin.
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded

# 任意 pull 一个测试镜像
[root@localhost ~]# docker pull busybox
Using default tag: latest
latest: Pulling from library/busybox
a307d6ecc620: Pull complete
Digest: sha256:ba76950ac9eaa407512c9d859cea48114eeff8a6f12ebaa5d32ce79d4a017dd8
Status: Downloaded newer image for busybox:latest
docker.io/library/busybox:latest
[root@localhost ~]# docker images
REPOSITORY   TAG       IMAGE ID       CREATED      SIZE
busybox      latest    9211bbaa0dbd   8 days ago   4.26MB

# 将该镜像打 tag 并 push 到 Harbor 镜像仓库
[root@localhost ~]# docker tag busybox:latest 192.168.207.13/library/busybox:v1.0
[root@localhost ~]# docker images
REPOSITORY                       TAG       IMAGE ID       CREATED      SIZE
192.168.207.13/library/busybox   v1.0      9211bbaa0dbd   8 days ago   4.26MB
busybox                          latest    9211bbaa0dbd   8 days ago   4.26MB
[root@localhost ~]# docker push 192.168.207.13/library/busybox:v1.0
The push refers to repository [192.168.207.13/library/busybox]
82ae998286b2: Pushed
v1.0: digest: sha256:7de5fa822a9d1e507c36565ee0cf50c08faa64505461c844a3ce3944d23efa35 size: 527

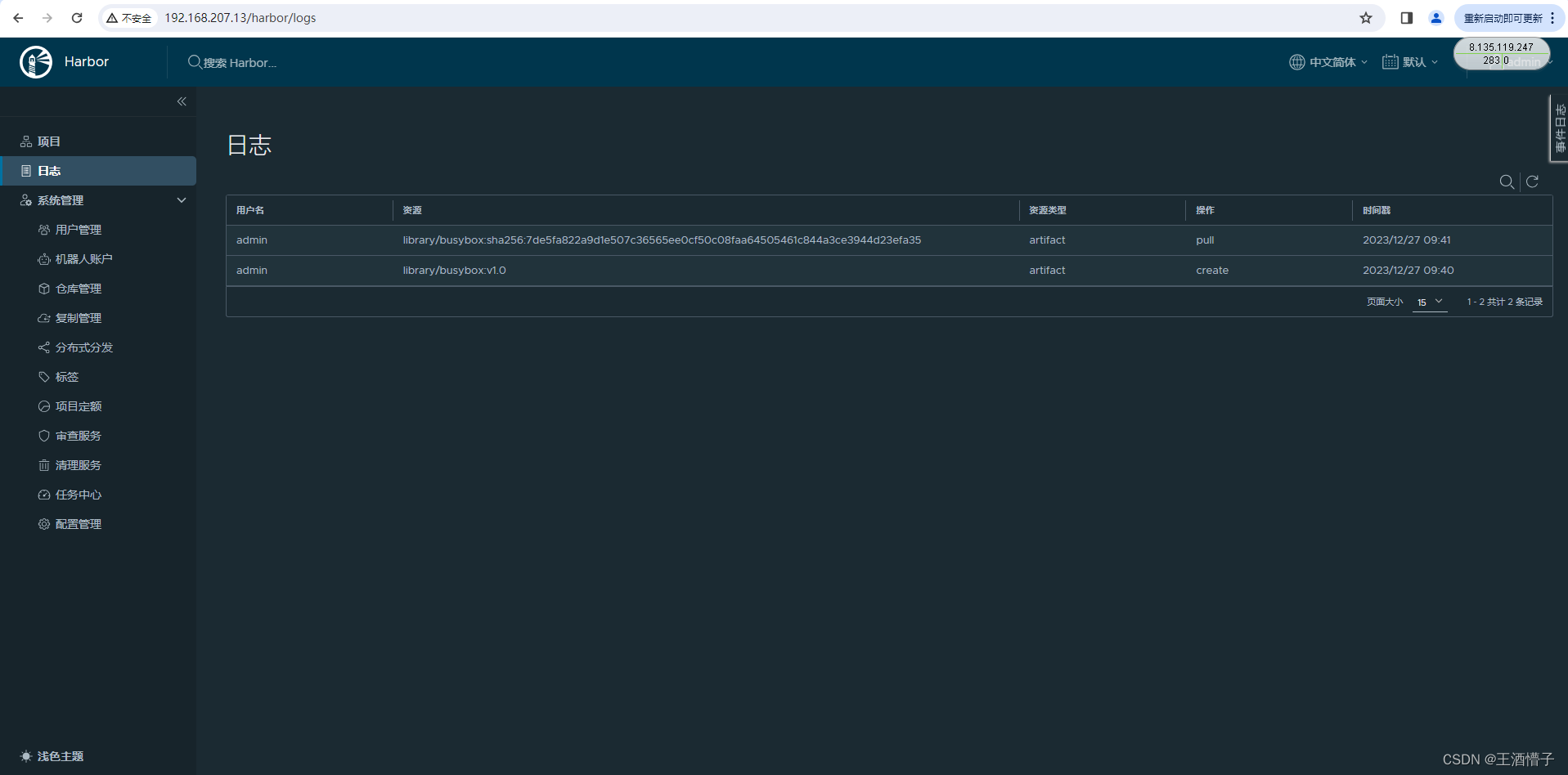

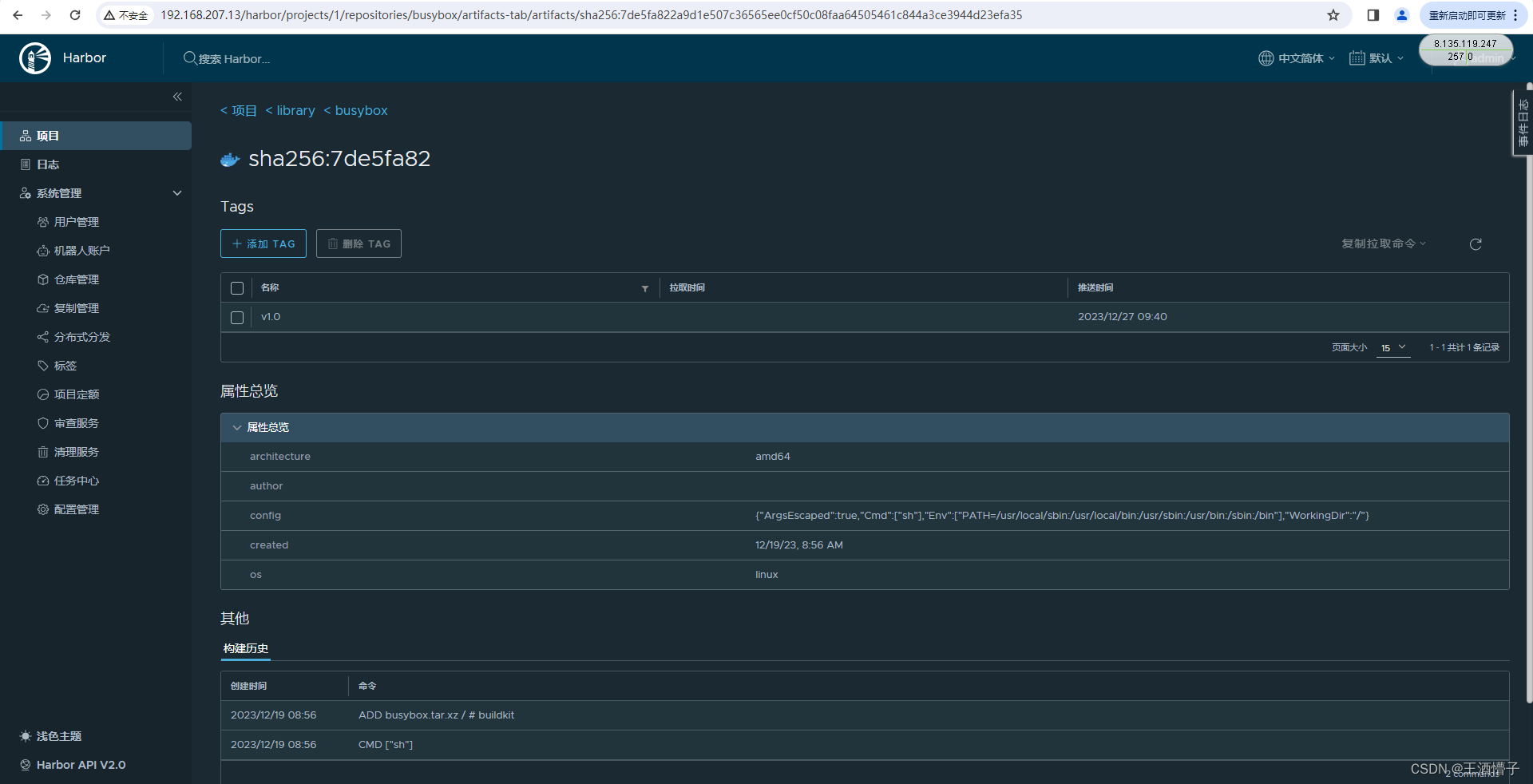

在 Harbor web 界面看看 push 的镜像
在这里插入图片描述

# 删除本地镜像，并 pull 远程 Harbor 仓库镜像
[root@localhost ~]# docker rmi busybox:latest
Untagged: busybox:latest
Untagged: busybox@sha256:ba76950ac9eaa407512c9d859cea48114eeff8a6f12ebaa5d32ce79d4a017dd8
[root@localhost ~]# docker images
REPOSITORY                       TAG       IMAGE ID       CREATED      SIZE
192.168.207.13/library/busybox   v1.0      9211bbaa0dbd   8 days ago   4.26MB
[root@localhost ~]# docker rmi 192.168.207.13/library/busybox:v1.0
Untagged: 192.168.207.13/library/busybox:v1.0
Untagged: 192.168.207.13/library/busybox@sha256:7de5fa822a9d1e507c36565ee0cf50c08faa64505461c844a3ce3944d23efa35
Deleted: sha256:9211bbaa0dbd68fed073065eb9f0a6ed00a75090a9235eca2554c62d1e75c58f
Deleted: sha256:82ae998286b2bba64ce571578647adcabef93d53867748d6046cc844ff193a83
[root@localhost ~]# docker images
REPOSITORY   TAG       IMAGE ID   CREATED   SIZE
[root@localhost ~]# docker pull 192.168.207.13/library/busybox:v1.0
v1.0: Pulling from library/busybox
a307d6ecc620: Pull complete
Digest: sha256:7de5fa822a9d1e507c36565ee0cf50c08faa64505461c844a3ce3944d23efa35
Status: Downloaded newer image for 192.168.207.13/library/busybox:v1.0
192.168.207.13/library/busybox:v1.0
[root@localhost ~]# docker images
REPOSITORY                       TAG       IMAGE ID       CREATED      SIZE
192.168.207.13/library/busybox   v1.0      9211bbaa0dbd   8 days ago   4.26MB

可通过 web 界面看到我们的操作日志
在这里插入图片描述

王酒懵子

关注

23
点赞
踩
17

收藏

觉得还不错? 一键收藏
0
评论
Harbor

Harbor是VMware公司开源的企业级Docker Registry 项目，其目标是帮助用户迅速搭建一个企业级的Docker Registry 服务。虽然Docker官方提供了公共的镜像仓库，但是从安全和效率等方面考虑，部署企业自己的私有镜像仓库也是非常必要的。
复制链接

扫一扫
