关于网络布线

一、传输介质

双绞线

总共8根双绞线，两两绞合在一起，常用的有5类、超5类和6类

5类线

5类线主要应用于100MB网络，常见的标准有10Base-T和100Base-T―有效传输100M
Base前的数宁表示网络传输速率BASE后的字母或数字指的是传输介质1.00Base-T指使用双绞线实现百兆网络，包括100Base-TX和10QBase-T4两个标准。100Base-TX规定只使用八根铜线中的四根进行数据传输，其中两根用于接收数据，而另外两根用于发送数据。1.00Basg-I4使用六根线传输数据。两根线用于冲交检测和控制信号的传输。目前，100Base-I4的标准已经被淘汰，所以很多人将100Base-T等同于100Base-TX。

超5类线(cat 5e)

越5类线在5类线的基础上做了进一步的优化。它的衰减更小，串扰更少，并可以用于铺设千兆网络。

6类线(cat 6)

6类线提供比超5类线更高的性能，适用于传输速率为1000Mb/s的场合，其带宽性能为1~250MHz。

相对于超5类线而言，6类线在串扰及回波损耗方面的性能得到很大改善，这也是它能够稳定实现千兆网络的重要原因之一。6类线更适合影音传输等高负载的环境。

7类线(Cat 7)

7类线目前还没有广泛应用，它具有更高的传输带宽，可达600MHz.
不仅如此，7类线采用双层屏蔽的双绞线，其在网络连接方式上也有很大变化，因此，它与传统的过·-45接口完全不兼容

双绞线的分类

并蔽双绞线

铜线外包裹一层金属网膜

用于电磁环境非常复杂的工业环境中

非屏蔽双绞线

 用于电磁干扰相对较弱的环境

光纤

光纤特点

●传输带宽高

●传输距离远

●抗干扰能力强

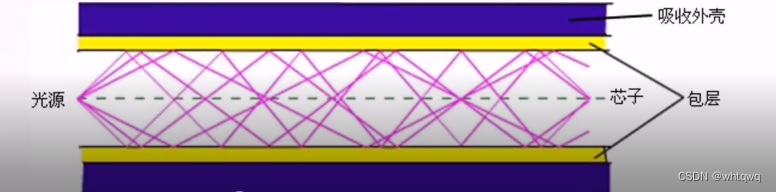

光脉冲在光纤中的传输是利用了光的全反射原理

 光纤的分类

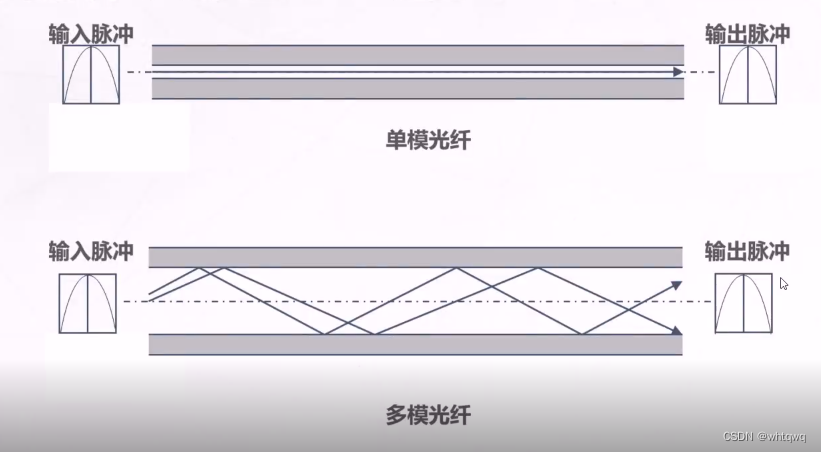

光纤分为单模光纤和多模光纤

单模光纤	多模光纤
用于高速度、长距离	用于低速度、短距离
成本高	成本低
端接较难	端接较易
窄芯线，需要激光源	宽芯线，聚光好，光源可采用激光或发光二极管
耗散极小，高效	耗散大，低效

综合布线系统

建筑物综合布线系统(PDS)是传输语音、数据、影像和其他信息的标准结构化布线系统
●是建筑物或建筑群内的传输网络
●物理结构一般采用模块化设计和星形拓扑结构
●使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接

工作区子系统

工作区子系统（Work A rea Subsystem）处在用户终端设备（包括电话机、计算机终端、监视器、数据终端等）和水平子系统的信息插座之间，起搭桥的作用。

工作区子系统由用户工作区的信息插座以及延伸到工作站终端设备处的连接线缆和适配器组成，     其作用是将用户终端方便有效地与网络连接，以实现信息的传输.

常用的信息插座采用RJ45接口。RJ45插座应与其旁边的电源插座保持20cm的距离，信息插座与电源插座的底边沿线距地板水平面30cm。

水平子系统

水平子系统是将干线子系统线路延伸到用户工作区。

该系统是从各个子配线间出发连向各个工作区的信息插座。而水平干线子系统通常处在同一楼层上，线缆一端接在配线间的配线架上，另一端接在信息插座上

管理子系统

管理子系统为各区布线系统的配线间，汇集各区水平线缆，由配线架和跳线组成，负责管理到各工作区的路由及连接分布放置的设备。

垂直主干子系统

由设备间子系统（主配线间）到管理子系统（分配线间）的主干线缆组成（大对数电缆或光纤），负责连接主设备间和各分配线间，共同构成主干系统。

设备间子系统

设备子系统是整个布线系统的主配线间，主要由服务器、交换机、配线架和跳线组成，负责管理到各工作区的路由及连接分布放置的设备。

建筑群子系统

建筑群子系统（Campus Backbone Subsystem）是指由建筑群配线架（CD）与其他建筑群配线架（BD）之间的缆线及配套设施组成的系统。

综合布线的优点

1、结构清晰，便于管理维护

2、材料统一先进，适应今后的发展需要

3、灵活性强，适应各种不同的需求，使用非常灵活

4、便于扩充，既节约费用又提高了系统的可靠性

综合布线中使用的材料

线槽、桥架、配线架等。

综合布线实施流程

包括打孔、装槽、布线、上架、测试等。布置遵循横平竖直。
