MySQL数据表绘制网页工具：dbdiagram.io

A free, simple tool to draw ER diagrams by just writing code.
Designed for developers and data analysts

语法

下面介绍一下它的语法。

定义表的语法如下：

Table users {
  id integer [pk]
  username varchar [not null, unique]
  full_name type [not null]
  .....
}

如果表名太长还支持取别名：

Table longtablename as t_alias {
  .....
}

定义外键支持如下三种关系：

< : One-to-many
> : Many-to-one
- : One-to-one

并且提供了3种定义外键的方式：

Ref name-optional {
  table1.field1 < table2.field2
}

Ref name-optional: t1.f1 < t2.f2

Table posts {
  id integer [pk, ref: < comments.post_id]
  user_id integer [ref: > users.id]
}

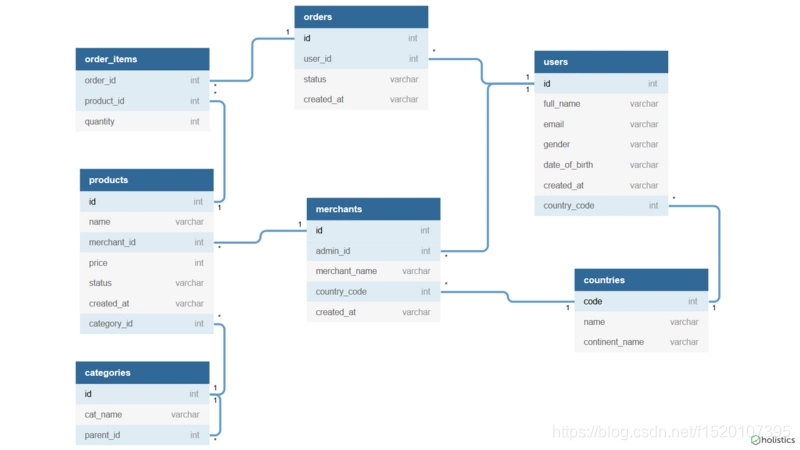

效果图

引用文章

• 在线数据库关系图设计工具 dbdiagram.io
